铰接式安装固定支座结构设计

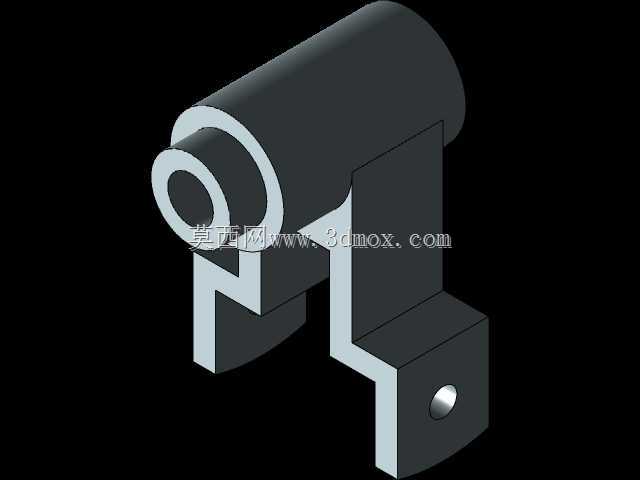

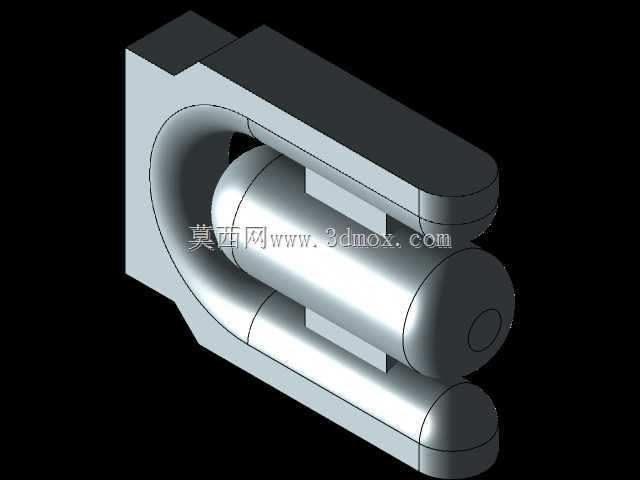

　　这类带铰接孔的弯折型安装支座，在轻工输送线、小型自动化工位的摆臂机构里十分常见，核心作用是为做定轴摆动的连杆、摆杆提供稳定的回转支撑，同时通过底部的安装孔完成与设备机架的刚性固定。从结构上看，上部的同轴通孔是核心功能区，孔内壁需要满足与铰接销轴的间隙配合要求，常规设计中会根据承载等级选择是否加装自润滑铜套，降低长期往复摆动带来的磨损，避免孔位失圆导致的摆臂晃动、定位精度下降问题。上部圆柱段的外径设计需要匹配对应铰接件的安装槽宽度，保证铰接部件装入后不会出现轴向窜动，同时圆柱段的端面需要做倒角处理，既方便销轴装配时的导入，也能去除机加工后的锐边，避免装配过程中划伤操作人员或配套零件。中间的弯折立板是主要的承力结构，

　　设计时需要根据实际承载的摆动力矩核算板材厚度，立板与上部圆柱、底部安装块的衔接位置都做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在设备长期承受交变载荷的工况下，这种过渡结构能大幅降低焊缝或一体成型位置的开裂风险，尤其在频繁启停的摆动工位，应力集中带来的疲劳失效是这类支座最常见的故障点，圆弧过渡的曲率半径需要根据板材厚度匹配，通常取板厚的0.3-0.5倍即可兼顾结构强度与空间占用。底部的安装块为方形结构，上面开设的沉头安装孔用于穿设固定螺栓，沉孔的深度需要保证螺栓装入后头部不高出安装面，避免摆臂摆动过程中与螺栓头部发生运动干涉，安装块的底面需要保证平面度要求，与机架安装面贴合时不能出现翘曲，否则固定螺栓锁紧后会导致支座整体变形，

　　上部铰接孔的同轴度被破坏，直接影响摆臂的转动顺畅度。设计这类支座时，首先要确认上部铰接孔的中心高尺寸，这个尺寸直接决定了配套摆臂的摆动行程范围，中心高过高会导致摆臂摆动时的运动轨迹超出设计范围，过低则可能出现摆臂与机架碰撞的问题；其次要确认底部安装孔的孔位间距，必须与机架上预设的安装螺孔位置完全匹配，否则现场安装时会出现无法对位的问题，若安装空间受限，还可以将安装块的外形做切角处理，避开周边的管线或其他零部件。在实际应用场景中，这类支座常被用在小型料仓的挡料板摆动机构、包装设备的拨杆支撑、输送线的导向摆轮安装位置，相比一体铸造成型的支座，这种弯折结构的加工难度更低，采用板材切割后焊接或者整块材料铣削成型都可以实现，

　　小批量制作时成本优势明显，同时结构重量更轻，在对设备自重有要求的移动工位上适用性更强。需要注意的是，若应用在有腐蚀介质的工况下，比如食品加工工位或者化工物料输送工位，需要对应选择不锈钢材质或者做表面防腐处理，避免锈蚀导致的铰接孔卡滞、结构强度下降问题；若承载的摆臂重量较大，还可以在立板侧面增设加强筋，进一步提升结构的抗扭能力，避免长期受力后立板出现弯折变形，导致铰接孔轴线偏移，摆臂运动卡滞。
