手动夹持式锁紧操作机构结构设计

　　这套手动夹持锁紧机构，常应用在小型工装工位的快速装夹场景，比如小型零件铣削加工的工位固定、线束端子压接的工件定位、实验室测试台的样件夹持环节，不需要外接气源或液压动力，纯手动操作就能完成工件的夹紧与释放，适合无动力配套的零散工位、户外临时检修装夹场景使用。从结构功能来看，整套机构分为握持操作段、传动锁紧段、安装固定段三个部分，握持的U型弯管手柄做了圆弧过渡处理，操作时手部贴合度更好，反复扳动不会出现硌手的问题，传动段采用双导杆平行推进结构，相比单杆推进的结构，推进过程中不会出现杆体偏转卡滞，前端的压头输出压力始终保持轴向一致，夹紧工件时不会出现压偏、工件移位的问题。安装固定段采用带安装孔的一体式基座，基座上的四个安装孔做了沉头处理，

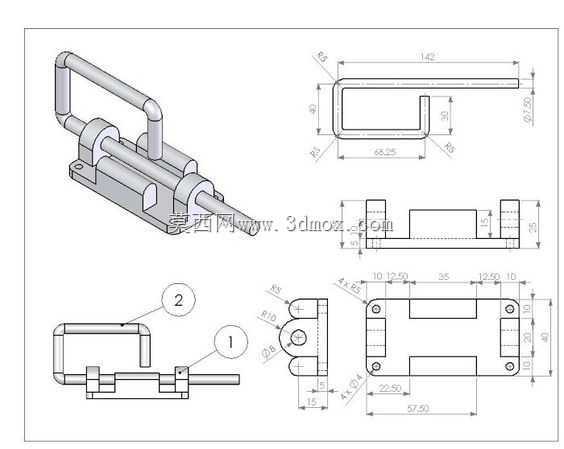

　　装配时螺栓头可以完全沉入沉孔内，不会突出基座平面干涉其他部件的运动，基座与导杆的配合段做了加长导向设计，导杆伸出长度达到最大行程时，导向段的配合长度仍能保持导杆不出现翘曲，长期反复使用也不会出现导杆磨损导致的间隙过大问题。设计过程中优先考虑了操作的力臂匹配，U型手柄的弯折位置经过力臂核算，普通人手部施加150N的握持力时，前端压头可以输出接近800N的锁紧力，足够满足常规小型金属件、塑料件的装夹固定需求，同时不会因为力臂过长导致操作行程过大，单次扳动的角度控制在45度以内就能完成全程锁紧，操作效率比传统的螺旋压紧结构高60%以上。从尺寸边界来看，整套机构装配完成后的总长度控制在142mm，总宽度为57.5mm，

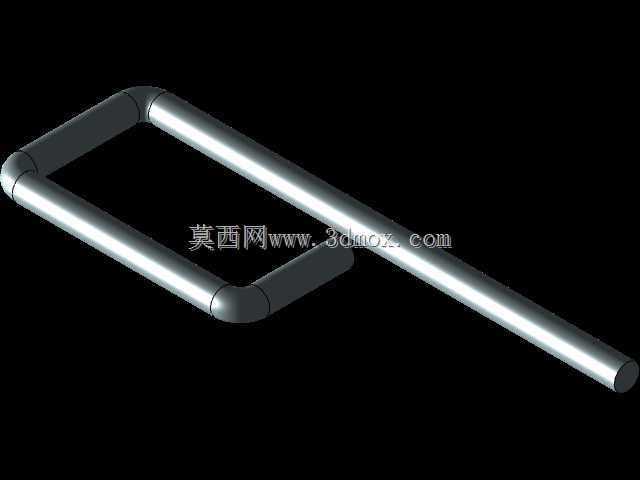

　　基座的安装孔位横向间距为35mm，纵向间距为22.5mm，安装时只需要在安装面板上加工对应位置的四个M4螺纹孔就能完成固定，不需要额外做复杂的适配加工；U型手柄的弯折高度为30mm，操作时手部的活动空间预留充足，不会出现操作时手部碰到安装面板的问题；导杆的最大推进行程为15mm，适配不同厚度的被夹持工件，压头的端面做了平面处理，接触工件时压强分布均匀，不会在软质工件表面压出明显凹痕。整套结构的运动部件之间预留了0.02mm的配合间隙，常规车间环境下即使有少量粉尘、切屑落入配合间隙，也不会出现卡滞问题，不需要频繁加注润滑脂维护，日常只需要定期清理导杆表面的切屑就能长期稳定使用。结构上没有采用复杂的异形零件，

　　所有部件都可以采用常规的圆钢、钢板通过车削、铣削、弯折工艺加工完成，加工成本低，备件替换方便，哪怕是小批量的机加工车间也能自行生产制作，不需要开模或者定制特殊型材。在实际应用中，这类机构也可以根据使用场景调整前端压头的形式，比如更换橡胶压头用于夹持表面易刮花的塑料件、更换V型压头用于夹持轴类零件，不需要改动基座和传动部分的结构，拓展性较强。
