双板铰接式工业支撑固定支座结构

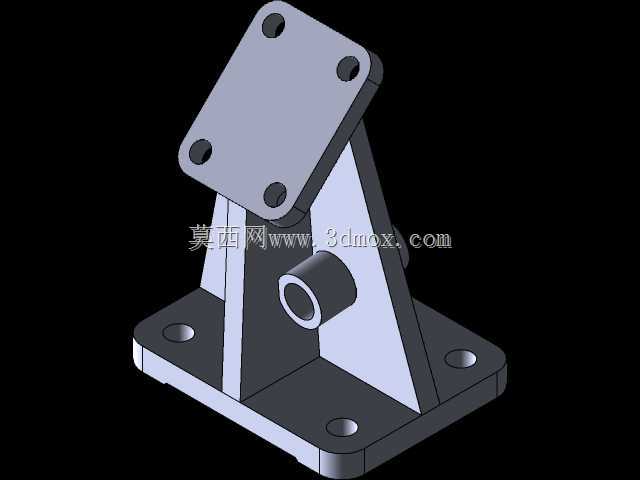

　　该双板铰接式支撑支座属于工业设备中常用的刚性支撑兼铰接传动类零部件，常见应用在轻工输送线侧边挡料机构、小型工装夹具的角度调节模块、非标自动化设备的支撑限位单元中，承担承载上部构件载荷、同时允许上部构件绕铰接轴做小角度摆动的功能，区别于完全固定的刚性支座，这类带铰接结构的支座能够适配设备运行中产生的微小位移偏差，避免构件因硬连接产生应力集中断裂的问题。从结构设计逻辑来看，整个支座采用上下双层安装板加两侧加强筋的布局，下部安装板为方形平板结构，四个角位设置通孔安装位，可通过螺栓将整个支座固定在设备机架的安装基准面上，安装板底部做了微小的沉台设计，能够规避安装面平面度误差带来的装配翘起问题，保证支座安装后的垂直度；

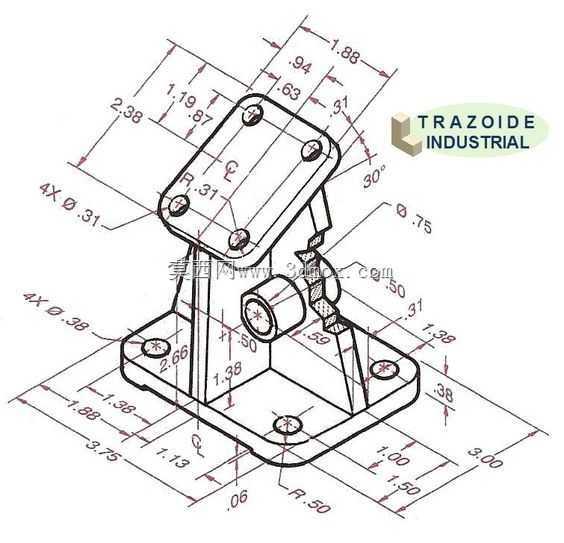

　　上部安装板尺寸略小于下安装板，同样设置四个安装孔，用于固定被支撑的上部构件，上下板之间通过两侧的三角形加强筋做刚性连接，筋板厚度与上下板厚度保持一致，在控制整体重量的前提下最大化提升结构抗弯折能力，避免支撑载荷过大时上下板出现变形。铰接轴套设置在上下板之间的中部位置，轴套内孔做了公差适配设计，可匹配对应直径的铰接销轴，轴套外侧做了环形凸台结构，既能够提升轴套本身的结构强度，也可以作为铰接构件的轴向限位面，避免铰接件在摆动过程中出现轴向窜动。从尺寸边界来看，整个支座的下部安装板长度方向尺寸为3.75英寸、宽度方向尺寸为3.00英寸，安装孔中心距在长度方向为3.00英寸、宽度方向为2.38英寸，安装孔直径为0.31英寸，

　　适配常用的美制5/16英寸规格安装螺栓；上部安装板的长度方向尺寸为1.88英寸、宽度方向尺寸为1.19英寸，上部安装孔的中心距长度方向为1.38英寸、宽度方向为0.87英寸，铰接轴的中心距离下部安装板底面的高度为1.38英寸，轴套外径为0.75英寸、内孔直径为0.38英寸，整个支座的总高度为1.98英寸，所有外露棱边均做了R0.50的圆角处理，既避免加工过程中产生锐边划伤操作人员，也能够减少应力集中点，提升构件的疲劳强度。在实际选型应用中，需要注意安装面的平面度公差需控制在0.1mm以内，避免支座安装后出现倾斜导致铰接轴卡滞；铰接销轴与轴套的配合建议采用间隙配合，配合间隙控制在0.02-0.05mm之间，

　　保证摆动顺畅的同时避免过大的旷量；上部承载的载荷需要沿支座中心方向施加，避免偏载过大导致加强筋部位出现断裂，若应用在有腐蚀的工况环境中，可对支座表面做阳极氧化或者镀锌处理，提升构件的防锈耐腐蚀能力。这类支座的建模过程需要重点关注安装孔的位置度公差，上下安装板的平行度公差，以及铰接轴与安装板的垂直度公差，这些形位公差直接影响最终的装配精度与使用性能，建模时需要将这些公差要求在工程图中明确标注，避免加工出来的零件无法满足装配要求。
