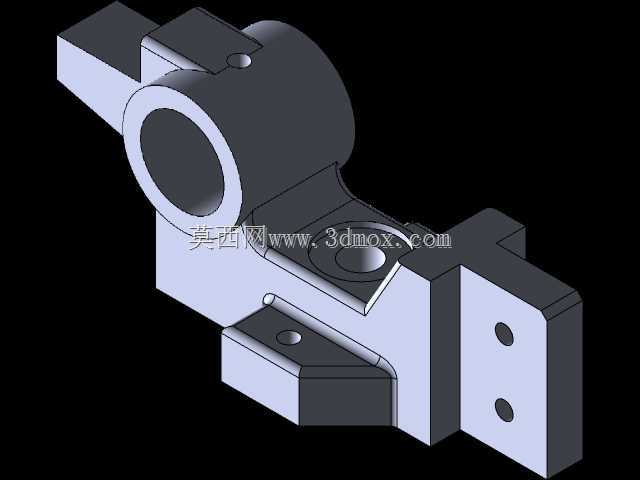

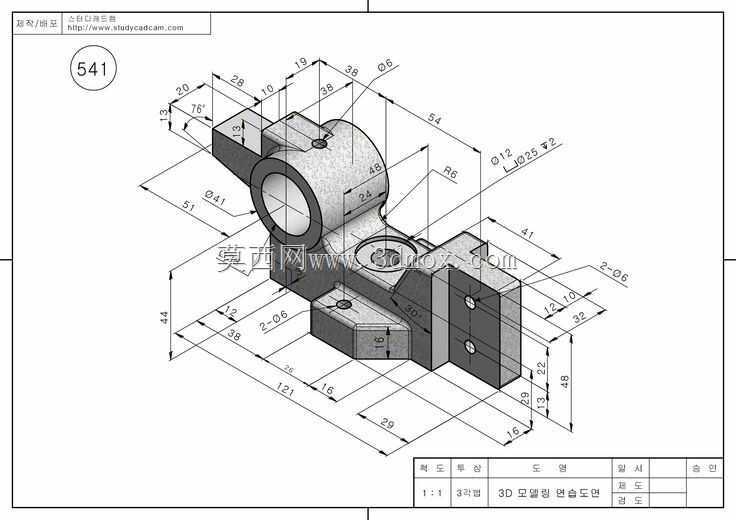

铰接式安装支座带轴孔支撑结构

　　这类带同轴轴孔的铰接安装支座，常见于轻工输送设备、小型自动化生产线的连杆传动机构中，核心作用是为回转类传动件提供稳定的旋转支撑基准，同时通过侧边的安装板结构实现与设备机架的刚性连接，避免传动过程中出现支撑偏移、轴系窜动的问题。从结构设计逻辑来看，主体的大直径轴孔是核心功能区域，孔壁厚度做了均匀加厚处理，对应轴类零件的配合长度经过匹配计算，既保证足够的接触支撑面积来分散径向载荷，又不会因为孔长过大增加不必要的加工成本与装配难度，轴孔外侧的环形凸台结构，一方面是为了提升孔口的结构强度，避免装配时轴件压入造成孔口变形，另一方面也可以作为轴向定位的基准面，配合轴用挡圈或者轴肩实现回转件的轴向限位，防止传动过程中出现轴向窜动。

　　支座下部延伸出的两块带安装孔的固定板，是整个零件与设备机架连接的核心承载部位，两块板呈垂直排布，一块沿轴孔轴向延伸，一块垂直于轴向布置，安装孔的孔位做了沉孔处理，装配时内六角螺栓的头部可以完全沉入沉孔内，不会突出安装面影响其他部件的排布，同时沉孔的深度经过精确计算，保证螺栓锁紧后有足够的螺纹啮合长度，不会因为振动出现松脱。轴孔下方设置的带小凸台的平面，是为辅助支撑或者润滑管路安装预留的安装位，小凸台上的小孔可以作为润滑油注油孔，连通到主轴承孔内部，为孔内配合的轴套或者转动轴提供润滑通道，避免长期转动出现干磨抱死的情况。从安装边界来看，零件的整体外轮廓没有多余的突出结构，所有棱边都做了R2-R3的圆角过渡，

　　既避免加工和装配过程中锐边划伤操作人员，也能减少应力集中，提升零件在交变载荷下的疲劳强度，安装时需要保证主轴承孔的轴线与机架安装面的平行度公差控制在0.02mm以内，两块安装板的贴合面平面度公差不超过0.015mm，避免装配后轴孔出现偏斜，导致转动件卡滞、磨损加剧。在实际应用场景中，这类支座通常会配合铜套或者滚动轴承使用，承载的径向载荷根据轴孔直径不同，覆盖几百牛到数千牛的区间，适合低速、中等载荷的连杆摆动、转轴支撑工况，比如包装设备的摆杆驱动机构、输送线的挡料器铰接位、小型工装夹具的翻转支撑位都能见到这类结构的应用。设计过程中需要重点关注轴孔与安装面的位置精度，以及各个承载部位的壁厚均匀性，避免出现壁厚突变导致的应力集中，

　　同时安装孔的孔距需要与对应机架的安装孔位做匹配公差设计，通常孔位公差按照IT9级精度控制，既保证装配时的互换性，又不会因为孔位间隙过大影响支撑刚性。零件的整体结构采用一体化铣削成型的工艺路线设计，没有多余的拼接结构，避免了焊接或者拼接带来的变形问题，所有加工面的粗糙度根据功能不同做了区分，轴孔内表面粗糙度控制在Ra1.6，保证与轴套或者轴承的配合精度，安装贴合面粗糙度控制在Ra3.2，非加工面保持铸造或者铣削后的自然表面即可，平衡加工成本与使用性能。在结构细节处理上，轴孔与安装板连接的部位都做了加强筋过渡，筋板的厚度根据承载大小设置为主体壁厚的0.8倍，既提升整体结构的抗扭、抗弯强度，又不会过多增加零件的整体重量，在满足刚性要求的前提下尽可能减少材料用量，降低零件的制造成本。
