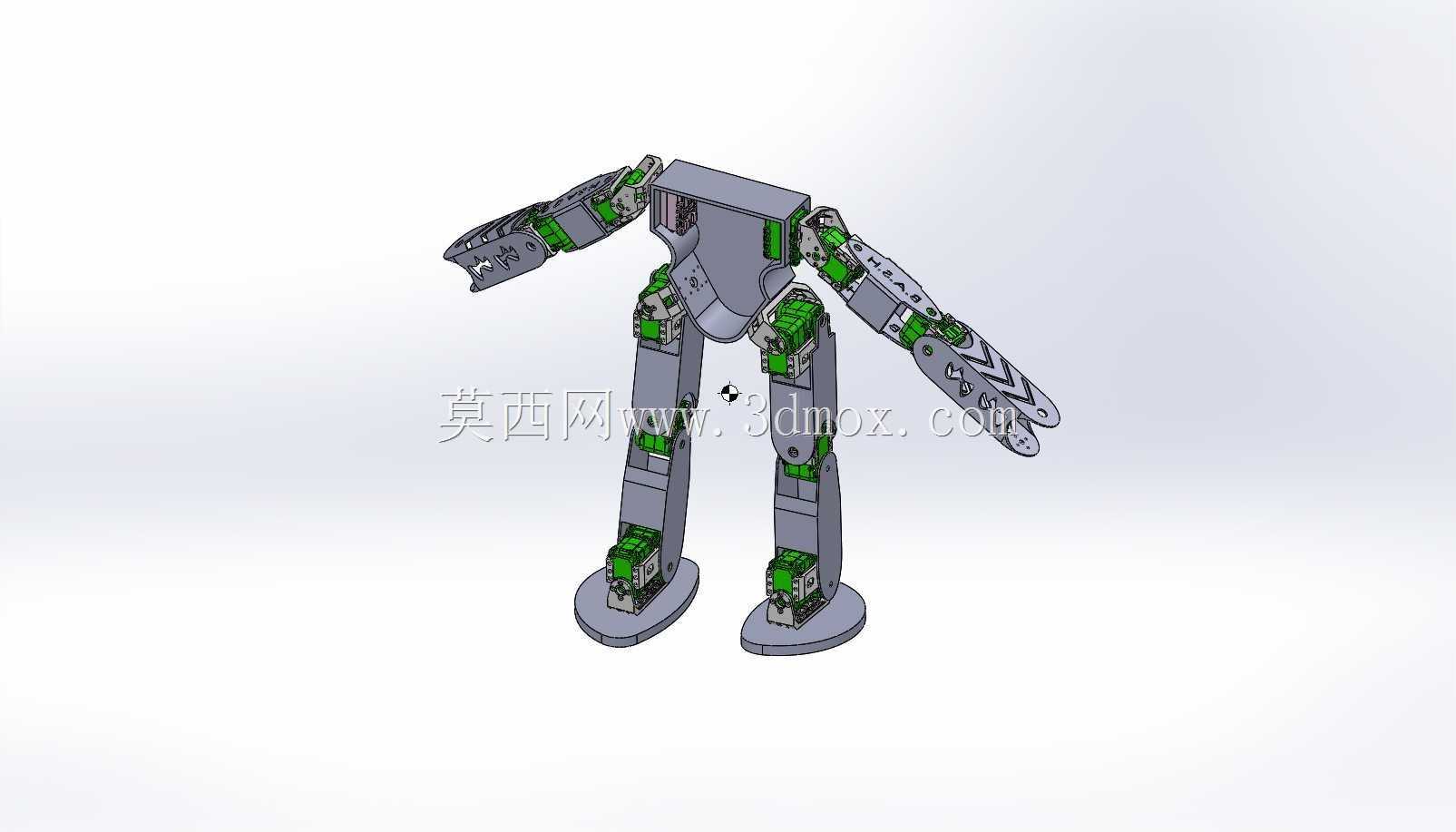

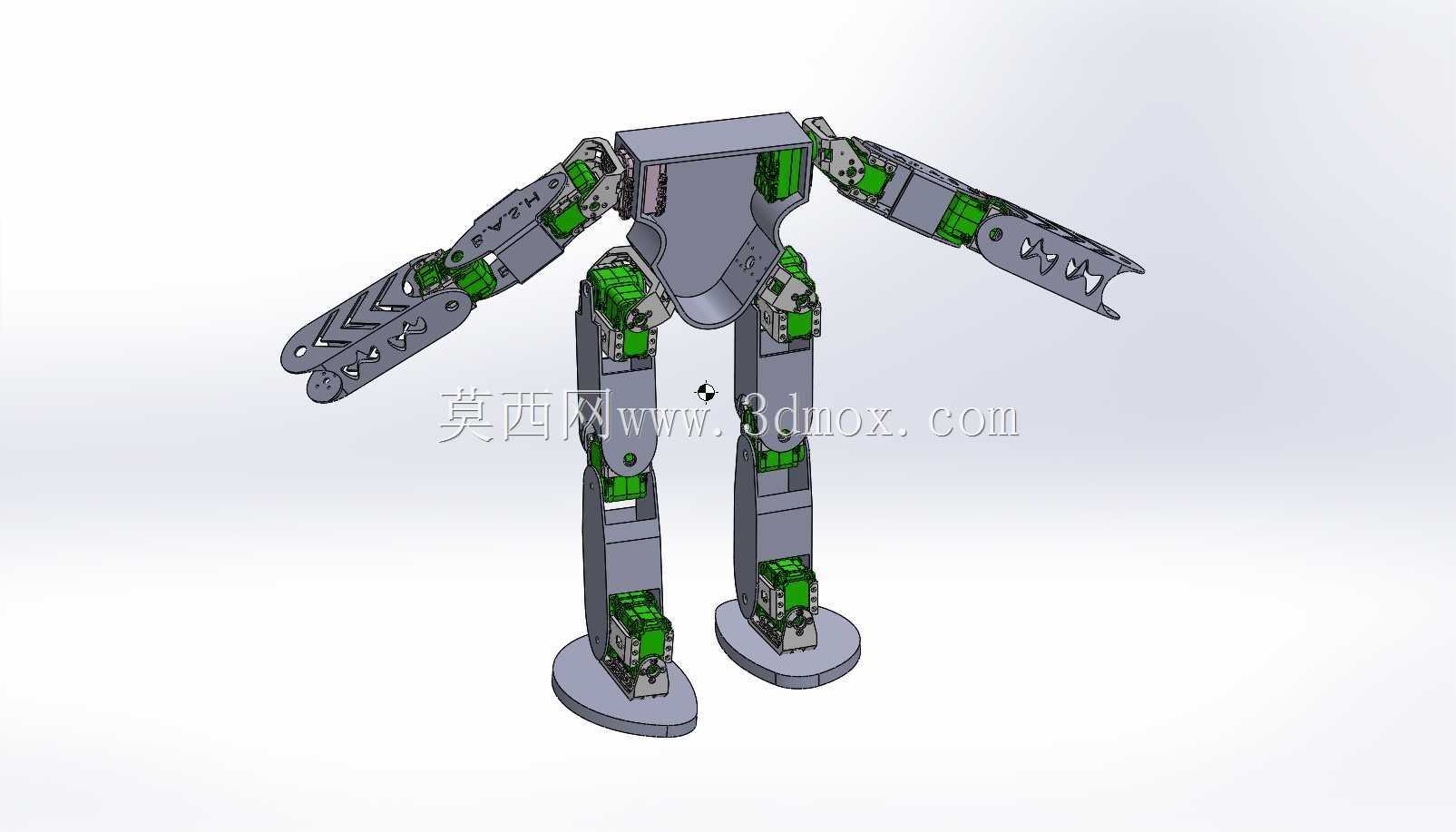

多自由度双足人形仿生机械结构设计

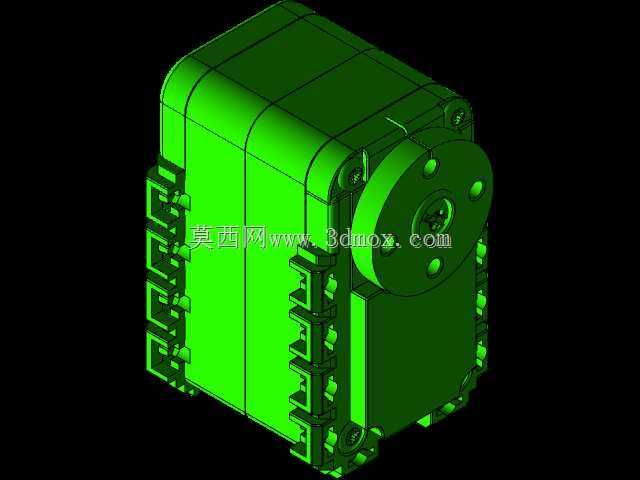

　　这套双足人形机械结构，核心面向仿生机器人教学验证、小型服务机器人原型开发、竞技类人形机器人赛事改装场景，可作为高校机械工程、机器人工程专业的课程设计载体，也能为小型商用迎宾机器人、科普展项机器人的本体开发提供结构参考。从实际落地用途来看，该结构预留了充足的舵机安装位与走线空间，可直接搭载标准数字舵机实现肢体多维度动作，完成行走、摆臂、转向、肢体姿态调整等基础动作，适配开源机器人控制板的二次开发需求，无需对主体结构做大规模切削修改即可完成电控系统的集成装配。

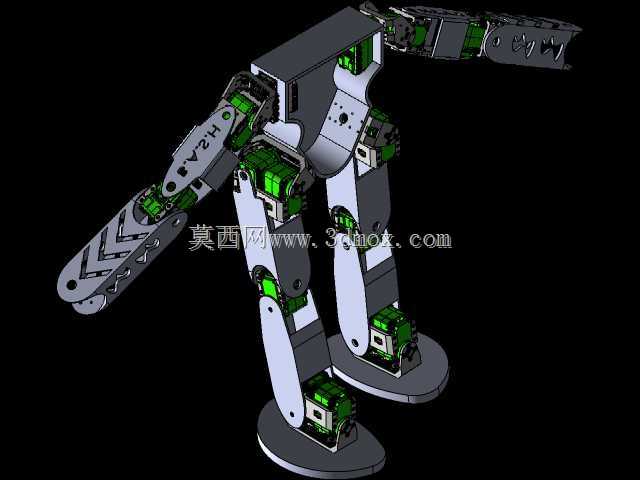

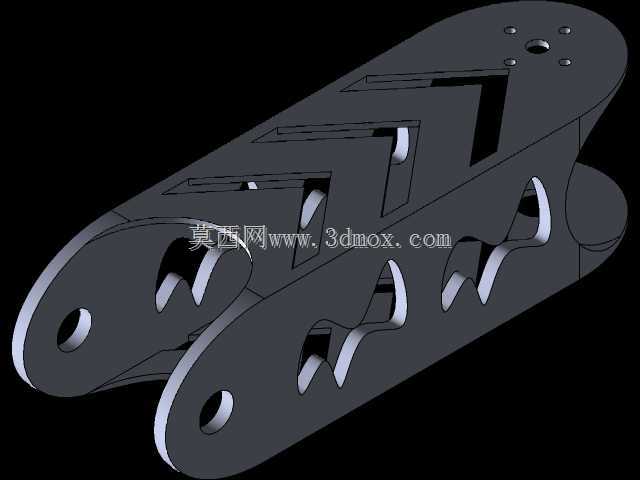

　　设计过程中优先考虑了关节运动的干涉规避，上肢部分从肩部分为三个运动自由度，大臂、小臂分别设置独立的转动副，手部采用夹爪式一体化结构，指节处预留铰接孔位，可根据需求加装微型舵机实现手指的张合动作，上肢的运动范围覆盖人体上肢日常活动的主要角度区间，可完成抬臂、屈肘、手部前伸等动作，满足抓取轻量物件、做出肢体交互动作的使用需求。下肢部分从髋部设置俯仰、侧摆两个自由度，大腿、小腿分别设置独立的俯仰转动关节，脚踝处设置两个维度的调节结构，可在行走过程中适配不平整地面的微小高度差，降低行走过程中的侧翻风险，足部采用大接触面积的平底设计，增大静态站立时的支撑多边形范围，提升整机站立的稳定性。

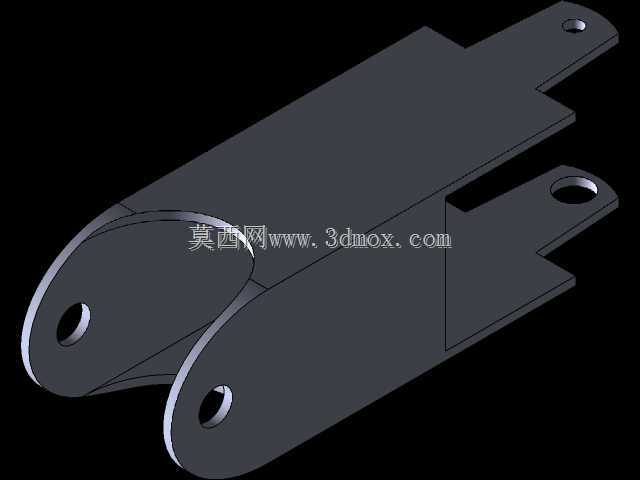

　　结构件的设计充分考虑了3D打印与小型CNC加工的工艺可行性，大部分板件采用等厚设计，安装孔位统一采用标准舵机的安装孔距，减少非标紧固件的使用，装配过程中仅需使用标准M2、M3螺丝即可完成整机组装，无需定制特殊连接件。肢体内部预留了规整的走线槽，所有舵机的连接线可从肢体结构内部的空腔穿行至躯干主控仓，避免走线外露造成的运动干涉与线路磨损问题，躯干部分采用中空腔体设计，可容纳主控板、电池、蓝牙模块等电控元件，腔体边缘设置了走线缺口与安装柱，可直接固定标准尺寸的控制电路板与电池组，无需额外设计安装支架。

　　从安装边界与尺寸适配来看，整机直立状态下的高度适配常规小型人形机器人的尺寸区间，肩宽尺寸控制在常规桌面级设备的摆放范围内，各关节转动时的最大外伸轮廓不会超出足部支撑面的投影范围过多，静态站立时的重心投影落在双足支撑区域的中心位置，单腿支撑阶段的重心调整行程经过初步校核，可满足慢步行走时的重心转移需求。结构的受力部位做了局部加厚处理，关节铰接处的轴孔位置预留了铜套安装位，可加装黄铜衬套降低转动过程中的磨损，提升结构的反复运动寿命，避免长期动作后轴孔松旷造成的运动精度下降。

　　在实际调试场景中，该结构可根据搭载的舵机扭矩参数调整肢体的负载能力，上肢末端可承载100g以内的轻量物件，满足搭载小型传感器、演示道具的需求，下肢的关节扭矩预留充足，可承载整机自重加200g以内的附加载荷，满足加装外壳、额外传感器的改装需求。结构的模块化程度较高，上肢、下肢、躯干部分均可独立拆分，单个关节的零件损坏后可单独更换对应零件，无需拆解整台设备，降低后期维护的成本与工作量。足部的底面平整，可根据需求加装防滑脚垫或者压力传感器，实现行走过程中的足底压力检测，为步态算法的调试提供数据支撑，肩、髋部位的关节限位结构经过反复调整，既保证了足够的运动角度范围，又能避免舵机超行程转动造成的结构碰撞与舵机损坏。
