内燃机活塞连杆组件结构设计

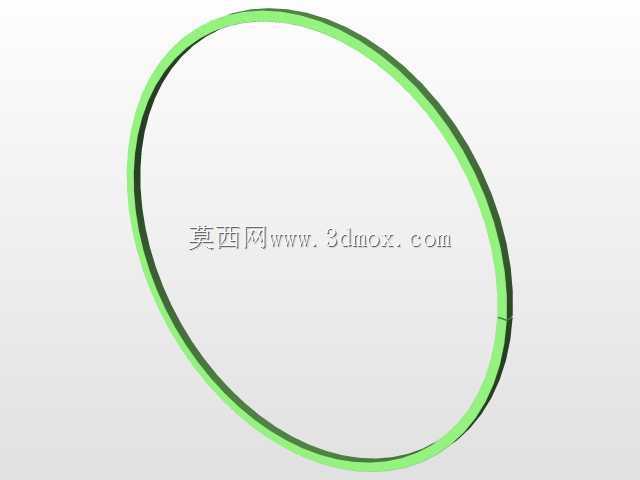

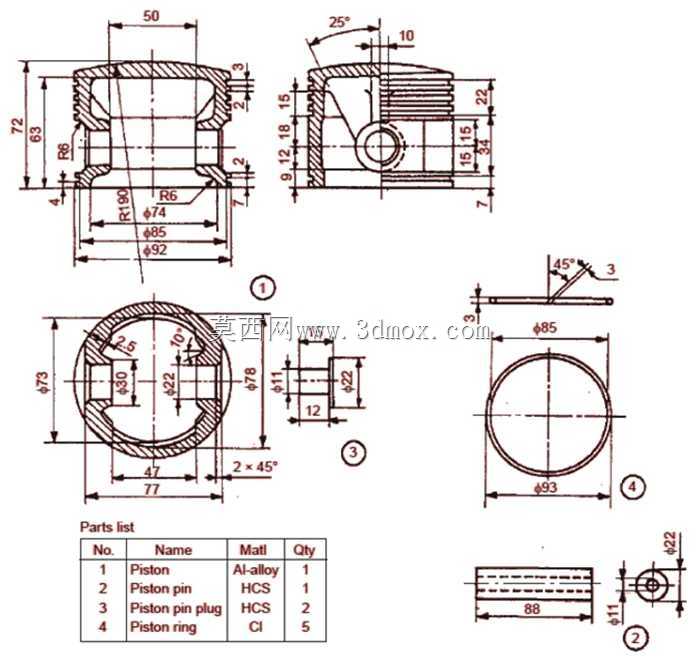

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，直接参与发动机工作循环的进气、压缩、做功、排气四个冲程，在往复式动力设备中承担着将燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量通用汽油机、单缸柴油机、小型动力机组等设备的动力端结构。从实际工况来看，活塞头部直接接触燃烧室高温高压燃气，工作瞬间温度可超过两千摄氏度，爆发压力作用在活塞顶面的载荷会通过活塞销传递给连杆，再由连杆带动曲轴完成旋转输出，因此整个组件的结构设计必须同时兼顾强度、轻量化、热变形补偿、运动导向多重需求。活塞头部设计有三道环槽，其中两道为气环安装位，一道为油环安装位，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱稀释润滑油，

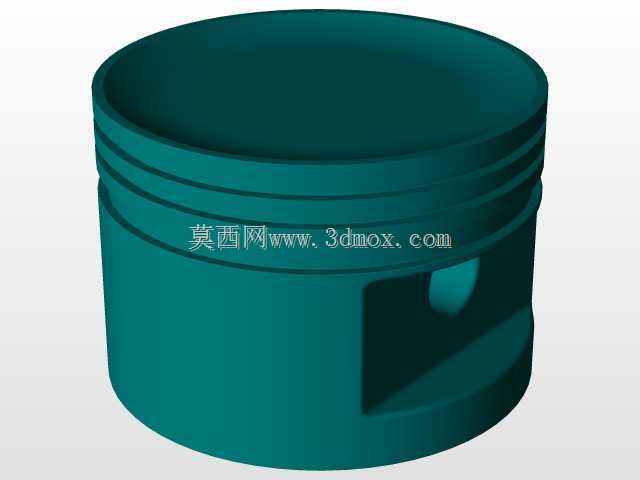

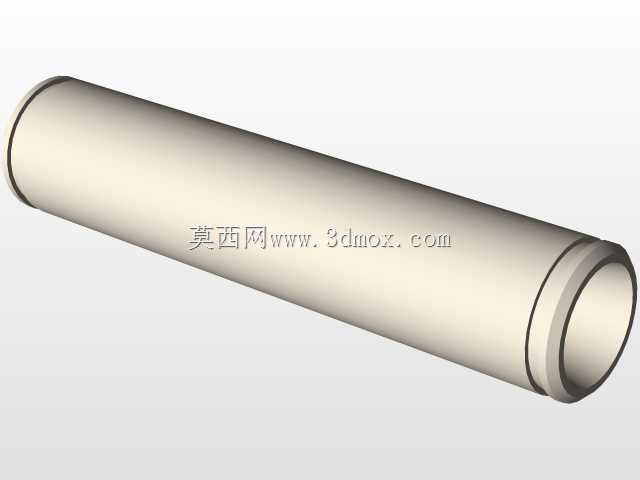

　　油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。环槽的轴向尺寸与径向深度需要和标准活塞环的规格完全匹配，安装后环的侧隙、背隙都控制在合理区间，既保证环组可以随活塞往复运动时自由张缩贴合缸壁，又不会因为间隙过大造成泵油效应或者密封失效。活塞裙部采用椭圆中凸型线设计，因为活塞工作时头部温度高于裙部，热膨胀量更大，同时活塞在侧压力作用下会产生机械变形，椭圆型线可以补偿热变形与机械变形带来的轮廓变化，保证活塞在全工况温度区间内都能和气缸壁保持均匀贴合，避免拉缸、敲缸等故障。活塞销座位于活塞裙部上方，采用半浮式安装结构设计，销座内部加工有润滑油道，发动机工作时压力润滑油会通过连杆小头的油孔进入销座间隙，在活塞销与销座、

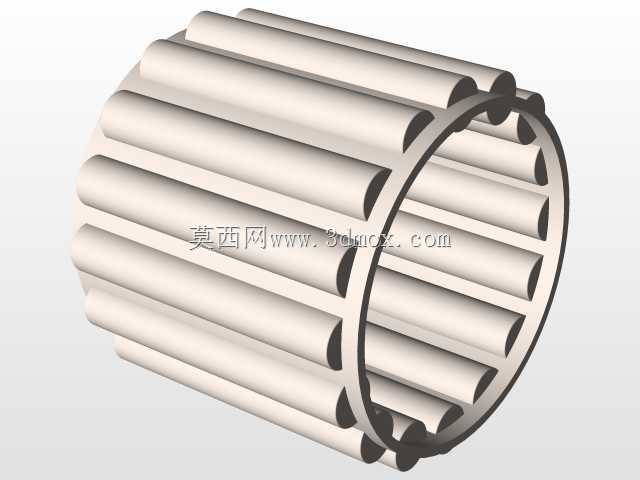

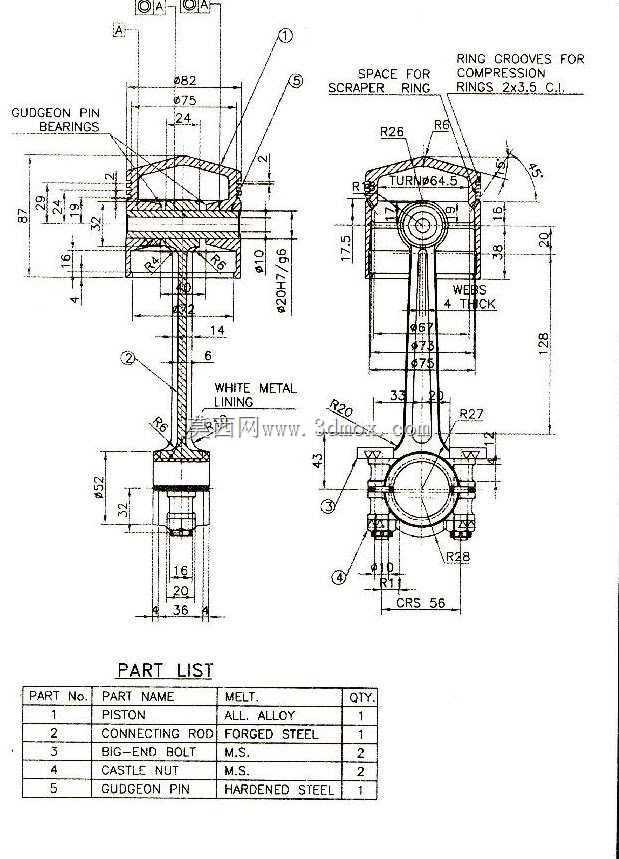

　　连杆小头衬套之间形成油膜，降低往复摆动过程中的摩擦磨损。连杆部分采用工字型截面结构，这种截面设计可以在尽可能降低连杆整体重量的前提下，保证足够的抗弯与抗扭强度，因为连杆在工作过程中不仅要承受活塞传递的轴向爆发压力，还要承受往复运动产生的惯性力，以及曲轴旋转带来的侧向摆动载荷，工字型截面的材料分布远离中性轴，相同截面积下的结构刚度远高于矩形截面，能有效降低高转速下连杆的弹性形变，避免活塞运动轨迹偏移造成的偏磨。连杆小头加工有衬套安装孔，压入铜基衬套后和活塞销配合，衬套内表面加工有布油槽，保证润滑油可以均匀分布在配合面；连杆大头为剖分式结构，和曲轴连杆轴颈配合，结合面采用定位套或者齿形定位，保证连杆盖安装后的位置精度，

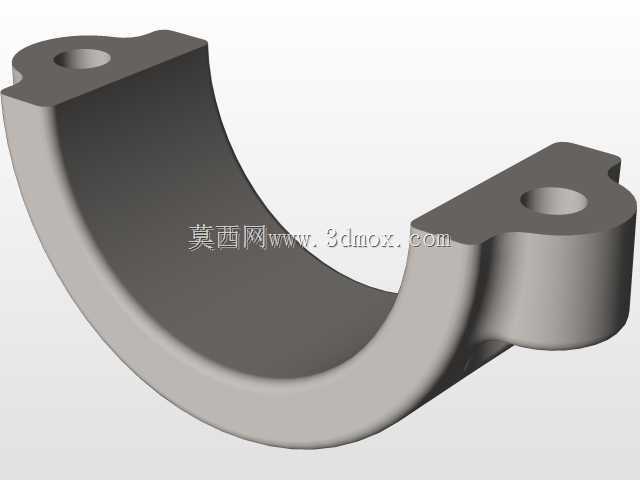

　　轴瓦安装位的尺寸精度控制在微米级，保证轴瓦过盈安装后不会出现转动或者窜动，同时和曲轴轴颈之间保持合理的配合间隙，形成稳定的压力润滑油膜。从安装边界来看，活塞的外径尺寸和配套气缸的内径采用基孔制间隙配合，配合间隙根据缸径大小、活塞材料的热膨胀系数确定，常温下的装配间隙需要保证活塞达到工作温度后，膨胀量不会造成活塞在缸筒内卡滞，同时也不会因为间隙过大造成密封失效、敲缸异响。活塞的压缩高度决定了燃烧室的实际压缩比，设计时需要严格控制活塞销孔中心到活塞顶面的尺寸公差，这个尺寸直接影响发动机的压缩余隙，公差过大会造成压缩比偏离设计值，要么出现压缩压力不足动力下降，要么出现压缩比过高爆震倾向增大。连杆的中心距尺寸直接决定活塞的行程参数，大小头孔的平行度公差需要严格控制，否则会造成活塞在缸筒内倾斜，出现偏磨、漏气、环组异常磨损等问题。整个组件的重量控制也有严格要求，同一台发动机配套的活塞连杆组重量差需要控制在很小的范围内，避免高转速下因为往复运动质量不平衡造成发动机振动过大，影响整机运行平顺性与轴承使用寿命。在建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机零部件设计规范进行设定，活塞的型线、环槽尺寸、销座位置、连杆的截面参数、大小头同轴度等关键尺寸都保留了参数化设计特征，可以根据不同排量、不同缸径的发动机设计需求快速调整参数，适配不同的动力设备开发场景。
