十字轴式万向连接关节结构设计

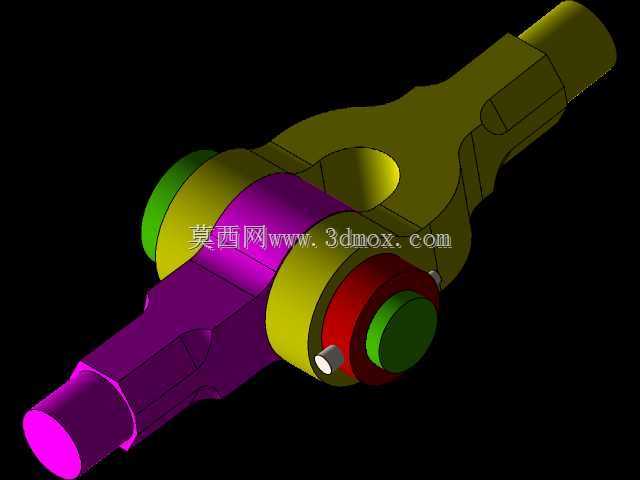

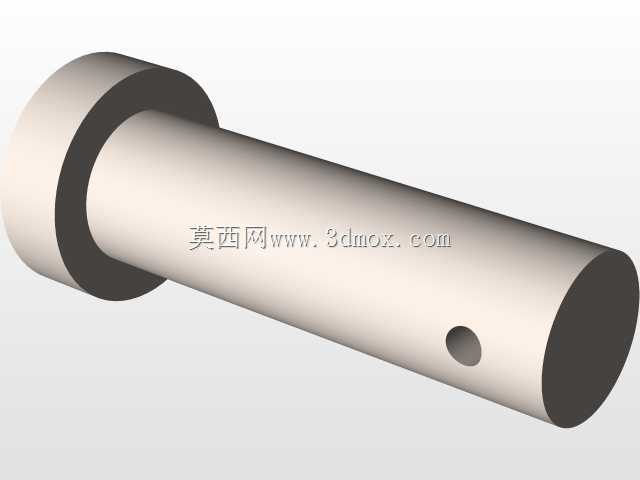

　　该铰接传动部件主要应用于存在轴线夹角的两轴间动力传递场景，常见于商用车底盘传动系统、工业设备传动轴系、农用机械动力传输单元中，可在主动轴与从动轴不同轴线、存在动态角度偏移的工况下持续稳定传递扭矩，补偿安装误差与运行过程中产生的相对位移，避免轴系因刚性连接产生的附加弯矩损坏轴承、轴体等配套部件。从结构功能来看，该部件采用十字轴作为核心铰接载体，两个叉形接头分别与待连接的轴端配合，十字轴的四个轴颈通过配套的轴套、滚针组件与叉耳的安装孔配合，实现两个方向的转动自由度，可同时适应径向、角度方向的偏移量，相比刚性联轴器，其允许的两轴夹角范围更大，常规工况下可适配15°至25°的轴间夹角，部分大偏角工况下可通过优化轴颈长度、

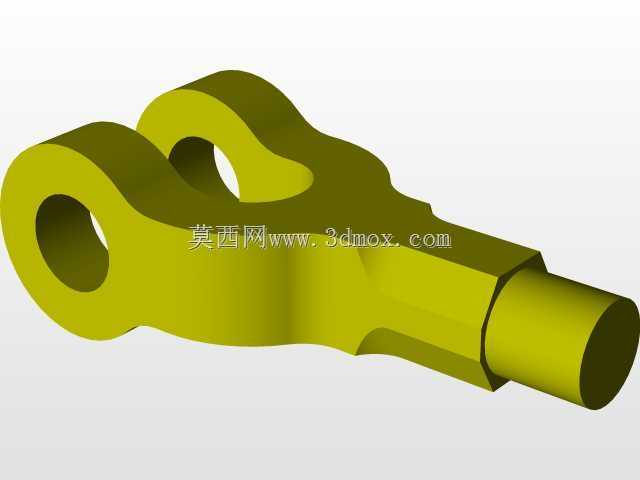

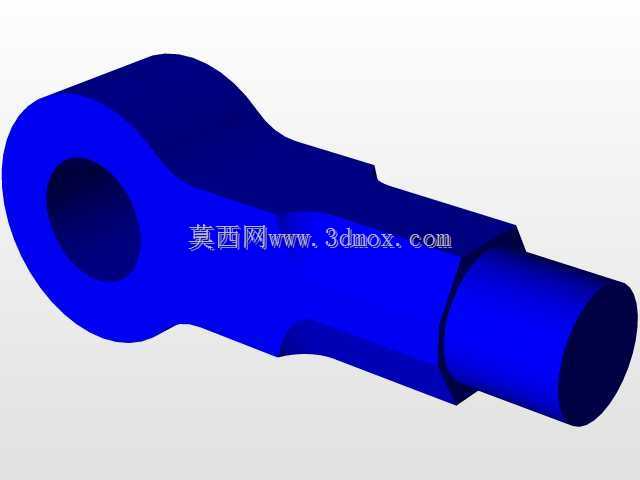

　　叉耳开口尺寸进一步提升角度适配能力。设计过程中首先需要明确传递扭矩的额定值，以此确定十字轴的轴颈直径、叉耳的截面厚度，避免运行过程中出现轴颈剪切断裂、叉耳变形失效的问题；叉形接头的端部连接结构根据配套轴的形式设计，图中所示的接头采用外花键式轴端结构，可与配套的花键套配合实现轴向滑动，进一步补偿轴系的长度方向窜动，适配设备运行过程中因振动、悬架形变产生的轴系长度变化。外形尺寸方面，叉耳的开口宽度需要匹配十字轴的轴向长度，两侧叉耳的安装孔需保证严格的同轴度，同轴度公差需控制在0.02mm以内，避免十字轴装配后出现卡滞、转动阻力过大的问题；十字轴的四个轴颈的位置度公差同样需要严格控制，保证四个轴颈的轴线处于同一平面且相互垂直，

　　否则会导致传动过程中产生转速波动、附加冲击载荷，缩短部件使用寿命。安装边界上，叉形接头的轴端长度需要根据配套的连接空间确定，保证装配后接头与周边部件不存在运动干涉，叉耳的外侧轮廓需要做圆弧过渡处理，避免在大角度转动时与相邻的轴套、护罩等部件发生剐蹭；十字轴的轴颈端部设置有密封结构安装位，可装配油封、防尘罩，阻挡外部粉尘、泥水进入轴颈与轴套的配合面，防止润滑脂流失、配合面出现磨粒磨损，提升部件在恶劣工况下的使用寿命。在建模过程中，需要重点验证两个叉形接头在最大偏转角度下的运动间隙，确认全行程范围内不存在结构干涉，同时对十字轴的轴颈根部做圆角过渡处理，降低应力集中系数，避免交变载荷作用下出现疲劳断裂；

　　叉耳的安装孔与轴套的配合采用过盈配合，过盈量根据传递扭矩的大小计算确定，保证轴套在承受冲击载荷时不会与叉耳发生相对转动。该类部件的润滑通道通常设计在十字轴的中心位置，通过注油嘴可向四个轴颈的配合面加注润滑脂，减少配合面的摩擦磨损，日常维护时无需拆解部件即可完成润滑作业，降低设备运维的工作量。
