SolidWorks金属卷笔刀结构设计方案

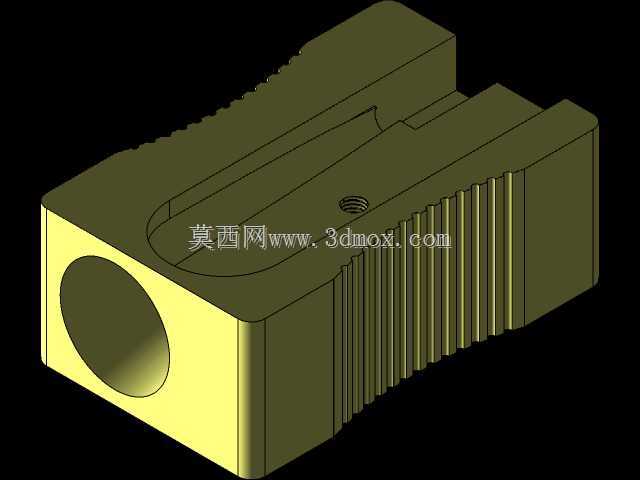

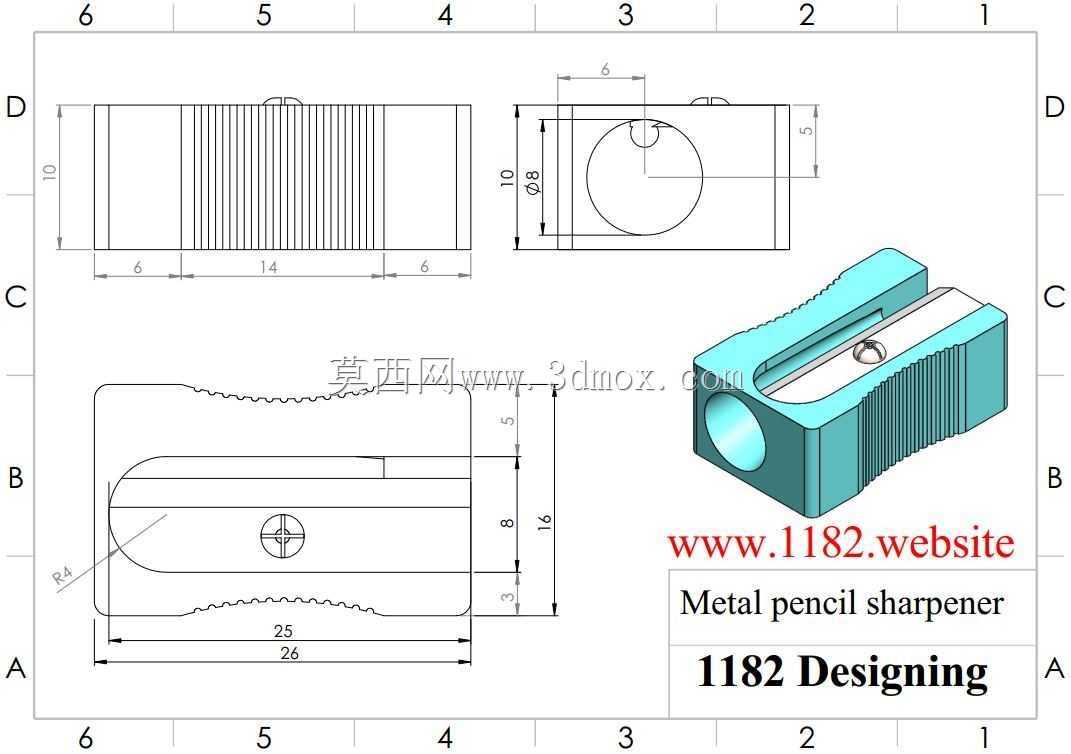

　　日常办公与学生文具场景中，金属卷笔刀是普及率极高的小型切削工具，相比塑料壳体卷笔刀，金属材质的壳体具备更高的结构强度与抗摔性能，长期使用不会出现壳体开裂、螺纹滑牙等失效问题，在高频使用的教室、办公室、绘图工作室场景下，使用寿命可达到普通塑料卷笔刀的3-5倍。这款金属卷笔刀的整体结构采用分体式设计思路，主体壳体为铝合金冷挤压成型后经表面阳极氧化处理，握持区域设计有等距环形防滑滚花，滚花节距控制在1.4mm，既可以保证手持施力时的摩擦力足够，不会出现打滑脱手的问题，又不会因为滚花纹路过深导致握持硌手，适配不同手型的用户单手握持操作。从尺寸边界来看，产品总长度控制在26mm，主体圆柱段直径为16mm，属于口袋级便携尺寸，可轻松放入笔袋、

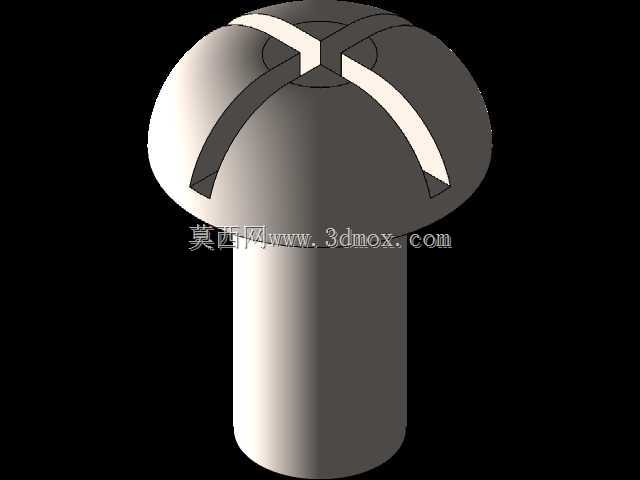

　　文具盒甚至工装裤的侧袋中，不会占用过多收纳空间。进笔孔设计为直径8mm的标准圆孔，孔口做了0.5mm的倒角过渡，避免铅笔插入时刮伤笔杆漆面，同时可以适配市面上绝大多数直径7-8mm的常规木杆铅笔，进笔深度限位为10mm，可保证削出的铅笔笔尖长度控制在合理范围，不会因为进笔过深导致铅芯断裂。切削刀片采用标准高速钢刀片，通过十字槽沉头螺钉固定在壳体的斜向安装面上，安装面的倾斜角度经过反复校核，确定为24度，这个角度下切削出的笔尖锥度适中，既可以保证书写时的笔尖强度，不容易断芯，又能保证切削过程顺畅，不会出现卡滞或者削出的笔屑过碎的问题。刀片安装位置的定位槽公差控制在±0.02mm，保证刀片更换时的定位精度，

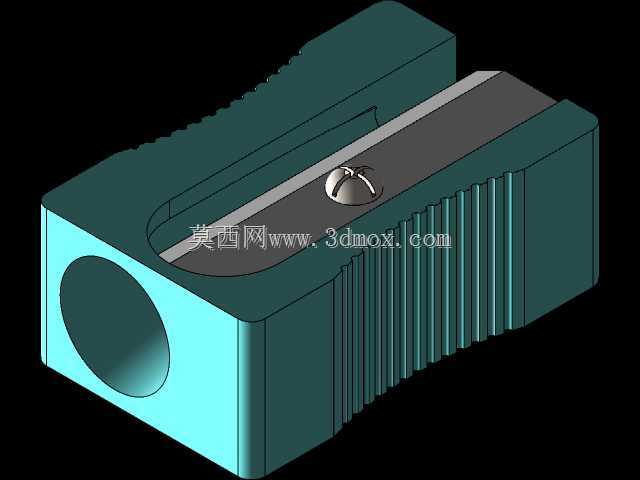

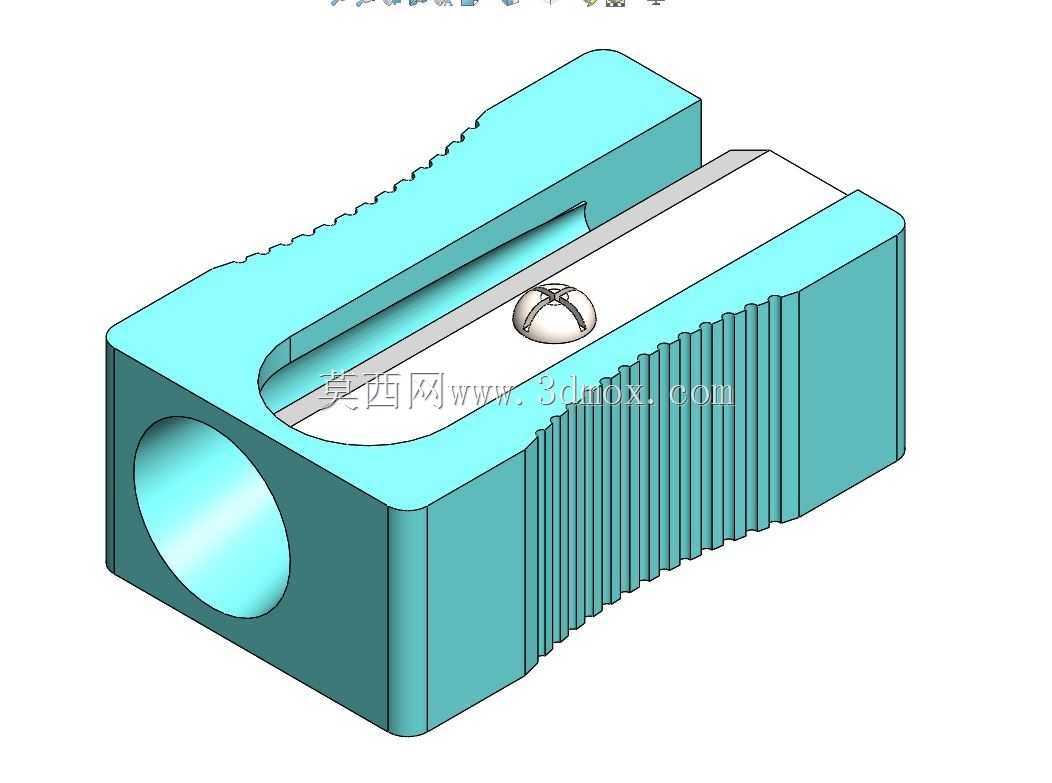

　　用户自行更换同规格刀片后不需要额外调整即可正常使用。出屑口为开放式长槽结构，槽宽5mm，长度14mm，切削产生的螺旋状笔屑可以顺着槽体顺畅排出，不会在壳体内腔堆积造成堵塞，清理时只需要轻磕壳体即可倒出残留笔屑，维护十分方便。产品的两端做了圆弧过渡处理，没有尖锐的棱角，放在口袋中携带时不会勾刮衣物面料，壳体尾部的平面设计可以保证卷笔刀平放在桌面时不会随意滚动，避免从桌面跌落损坏。在建模过程中，首先通过旋转特征生成主体壳体的基础轮廓，之后通过拉伸切除生成进笔孔、刀片安装槽与出屑口结构，防滑滚花部分采用圆周阵列的方式生成等距环形凹槽，阵列数量与节距严格匹配设计尺寸，刀片与固定螺钉采用标准件库调用后配合装配约束完成整体装配，

　　装配完成后进行干涉检查，确认刀片与壳体、螺钉与安装孔之间不存在干涉问题，同时模拟铅笔插入与切削的运动过程，验证进笔路径与切削角度的合理性。这款金属卷笔刀除了日常文具使用场景外，还可以作为工业绘图场景下的专业削笔工具，适配工程绘图用的专业木杆铅笔，金属壳体的稳定性可以保证切削过程中刀片不会出现晃动，削出的笔尖一致性好，满足工程绘图对笔尖粗细的严格要求。相比传统的小刀削笔，卷笔刀的切削效率更高，对使用者的操作技巧没有要求，即便是初次使用的用户也可以快速削出符合使用要求的笔尖，同时切削过程中笔屑不会随意散落，更容易保持桌面整洁。在结构强度校核方面，针对壳体最薄的出屑口边缘位置做了受力仿真，模拟1.5米高度自由跌落至水泥地面的冲击载荷，确认该位置的最大应力小于铝合金的屈服强度，不会出现开裂变形的问题，刀片固定螺钉的拧紧力矩控制在0.2N·m，既可以保证刀片固定牢固不会在切削过程中移位，又不会因为力矩过大导致铝合金壳体的螺纹孔滑牙。整体结构没有多余的复杂零件，全部零件数量仅为壳体、刀片、固定螺钉三个，装配工艺简单，适合大批量量产，零件的加工工艺性良好，壳体可以通过冷挤压一次成型后做少量机加工即可达到尺寸要求，不需要复杂的多工序加工，有效控制生产制造成本。
