三爪式轴承拉拔拆卸工具结构设计

项目分类:通用五金配件 发布时间:2023-07-04 ID:695294
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计
  • 三爪式轴承拉拔拆卸工具结构设计

  在设备运维、机械装配的现场场景里,轴系部件的拆卸始终是高频且考验工具适配性的环节,过盈配合的轴承、皮带轮、联轴器等零件如果采用敲击、撬别等暴力方式拆卸,很容易造成轴颈拉伤、轴承内圈变形、端盖配合面崩损等不可逆损伤,三爪拉拔器正是针对这类拆卸需求设计的手动工具,其结构合理性直接决定了拆卸作业的效率与零件完好率。

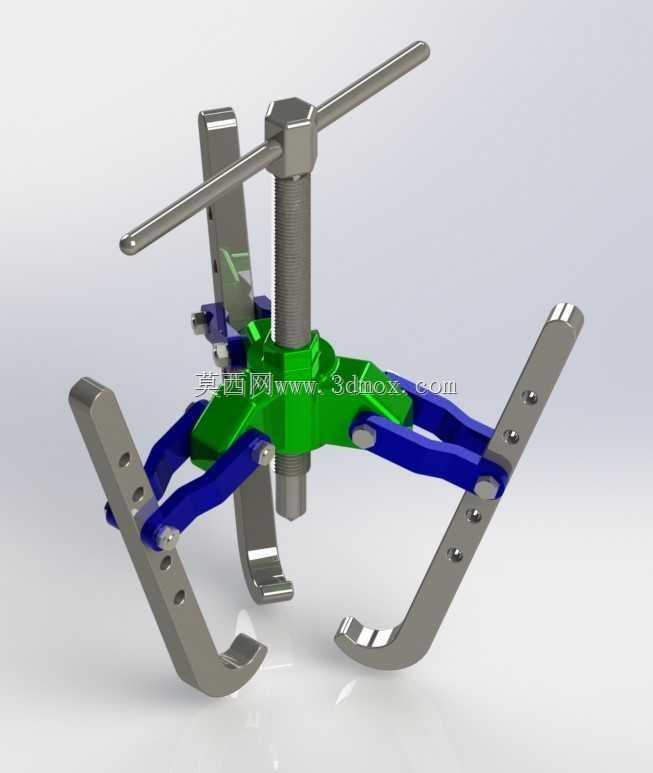

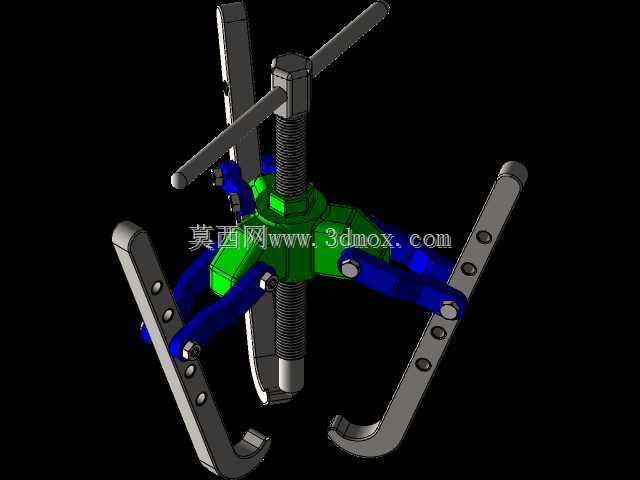

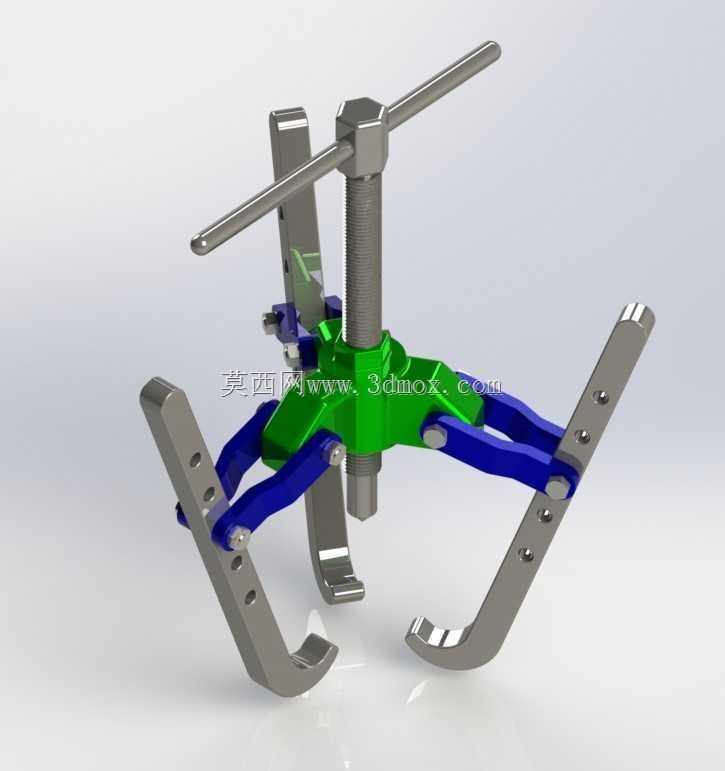

  这款三钳口拉拔结构的核心受力框架采用中心顶杆配合三爪同步联动的布局,中心顶杆采用梯形传动螺纹,相比普通三角螺纹具备更好的自锁性能与轴向承载能力,旋转顶杆时的传动效率更适配手动施力的工况,不会因为轴向反力过大出现螺纹倒转打滑的问题。三个拉爪沿中心轴线呈120°均匀分布,作业时三个爪钩同步勾住待拆卸零件的背面端面,顶杆端头对准轴端的中心定位孔,整个受力体系沿轴系中心对称分布,避免单侧受力导致的零件偏斜、卡滞问题。

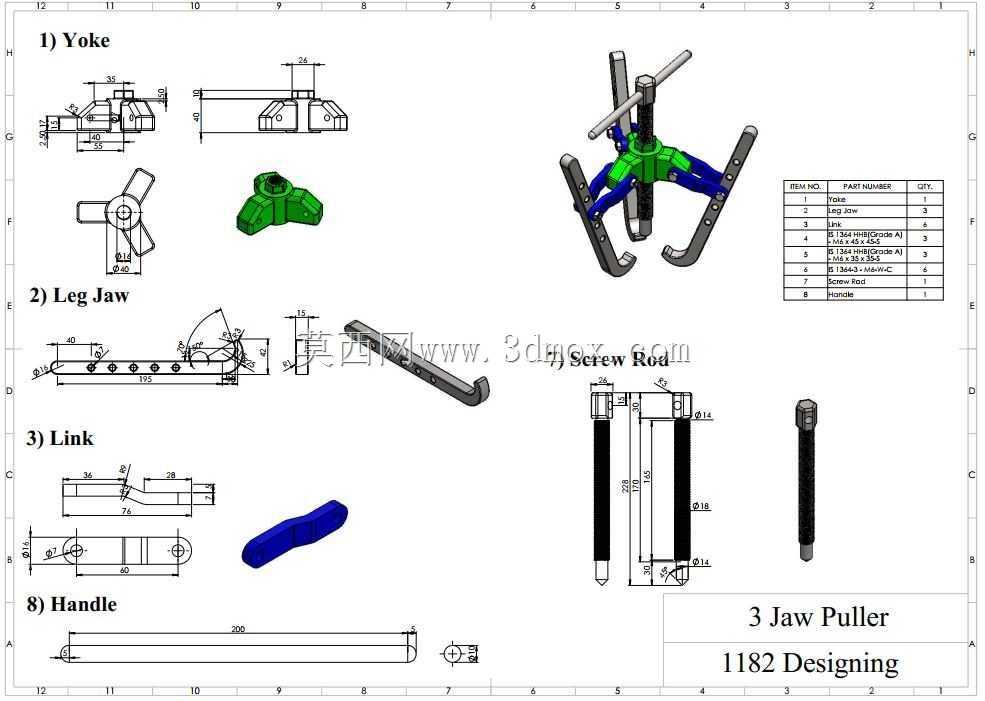

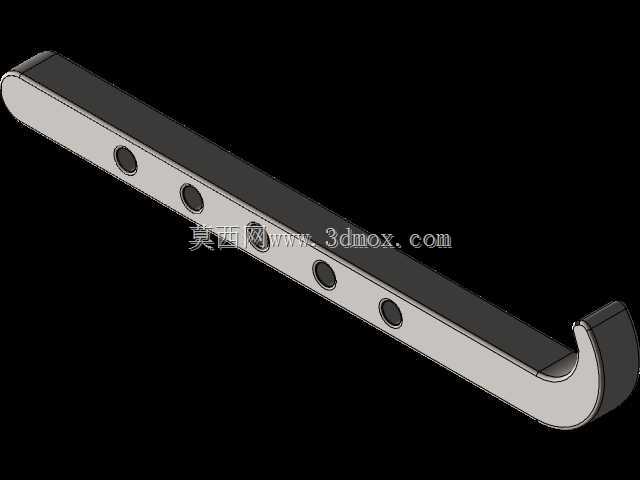

  从结构设计细节来看,拉爪与主体支架之间采用铰接连接,每个拉爪设置了多组铰接孔位,可根据待拆卸零件的外径尺寸调整爪臂的张开角度,适配不同直径规格的轴承与轴上零件,调整孔位的间距经过匹配计算,在最小张开档位时可夹持小尺寸的微型轴承,最大张开档位下可覆盖常规工业场景中多数中小型设备的轴端零件拆卸需求。爪钩的勾边做了加厚与倒角处理,接触零件端面的位置采用平面贴合设计,避免尖锐边角压伤零件的配合端面,同时爪臂采用变截面的受力结构,在靠近铰接点的高应力区域做了加厚处理,爪钩末端适当收窄,可伸入零件与安装基座之间的狭窄缝隙,适配不同安装空间下的作业需求。

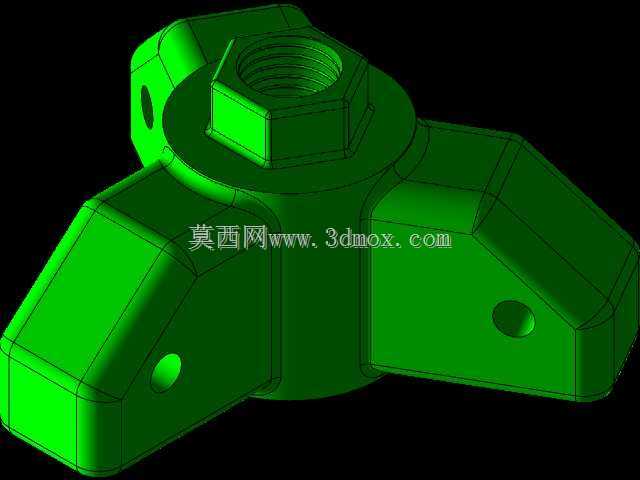

  主体支架与中心顶杆的配合部位做了加厚的导向凸台,保证顶杆旋转过程中始终与拉爪的中心轴线重合,不会出现顶杆偏斜导致的轴端顶伤问题。顶部的旋转横杆采用穿杆式设计,可根据所需的拆卸力矩调整横杆的伸出长度,遇到配合过盈量较大的拆卸场景时,可适当延长力臂长度降低手动施力的强度,横杆两端做了防滑的滚花处理,避免施力旋转时出现手打滑的情况。顶杆的端头采用可替换的硬质合金端头,长期顶压轴端不会出现端头变形、凹陷的问题,磨损后可单独更换,延长整个工具的使用寿命。

  在实际作业的适配边界上,这款拉拔器的爪臂深度覆盖了常规中小型轴承的安装宽度,作业时不需要额外加装接长杆即可勾住轴承内圈的背面,避免了勾住轴承外圈拆卸导致的滚动体、保持架受力变形的问题。三个拉爪的联动结构保证了施力过程中三个爪的进给量一致,待拆卸零件会沿轴线方向平稳脱出,不会出现偏斜卡滞,对于安装在盲孔轴端、周边操作空间狭窄的场景,三爪对称的结构相比两爪拉拔器具备更好的稳定性,不需要额外扶持找正,单人即可完成拆卸操作。

  从结构建模的角度来看,整个模型的装配关系完全还原实际工具的运动逻辑,铰接位置的配合间隙符合五金工具的实际加工公差,中心顶杆的螺纹参数、拉爪的运动行程都经过实际工况的匹配验证,既可以作为手动工具结构设计的参考案例,也可用于维修工具选型的结构确认,帮助设计人员快速理解这类拉拔工具的受力传递路径与结构优化方向,比如针对大吨位拆卸场景时,可在现有结构基础上对爪臂截面、螺纹规格做等比例强化,适配更高的承载需求;针对狭小空间作业场景,可调整爪臂的弯折角度,缩小工具的整体径向尺寸,提升空间适配性。
