双色注塑餐饮用盛汤勺结构设计

　　这款双色结构的盛汤勺，核心应用场景覆盖连锁餐饮门店后厨配餐、家庭日常盛取汤羹、外卖餐品配套附赠等多个民用餐饮场景，区别于一次性薄款塑料勺，整体结构做了加厚处理，可耐受100摄氏度以内的高温汤品，不会出现遇热软化变形、握持端弯折的问题。从功能特性来看，勺头部分做了内凹弧面优化，深度控制在18毫米左右，单次盛取容量约25毫升，刚好适配成人单次入口的汤量，不会因为勺头过浅导致盛汤时汤汁沿路滴落，也不会因为勺头过深造成入口时汤汁倾洒。勺头边缘做了0.8毫米的薄化收边处理，贴合碗壁弧度的时候可以轻松刮取碗底残留的汤汁或粥类食物，不会出现边缘过厚卡滞、刮取不净的问题。握持手柄部分做了12度的上翘弧度设计，这个角度是经过实际握持测试确定的，

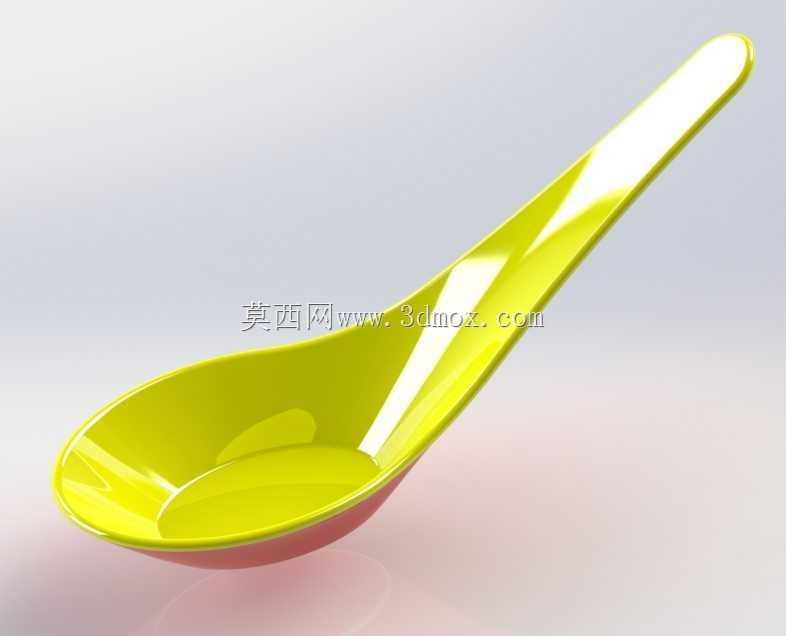

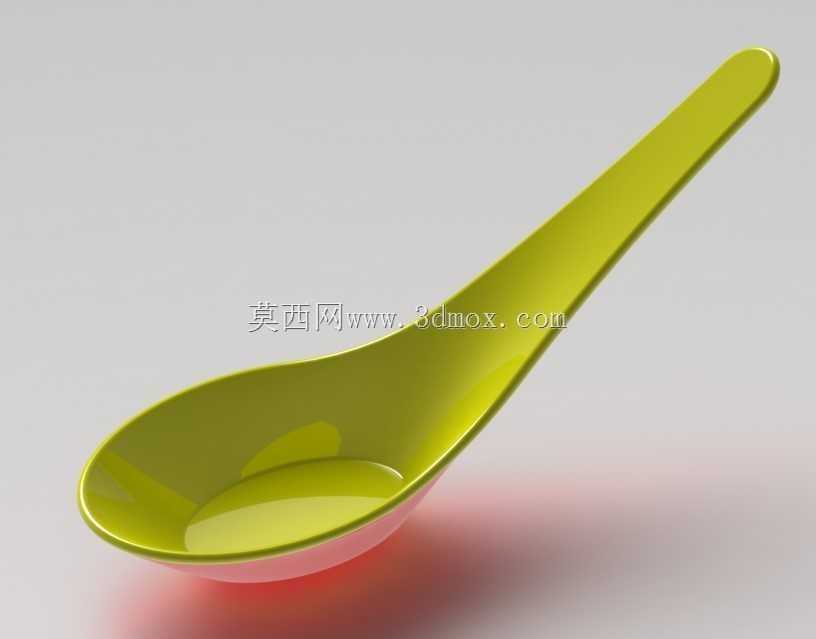

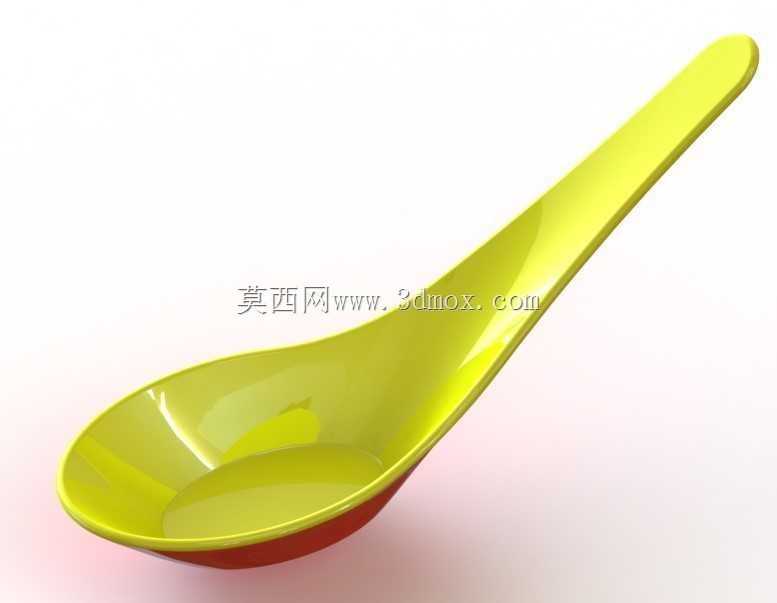

　　当人手握持手柄末端盛取汤品时，勺头可以自然保持水平状态，不需要手腕额外调整角度就能避免汤汁洒出，手柄表面做了细微的磨砂纹理处理，即使手上沾有油污或者水渍，也不会出现打滑脱手的情况。手柄和勺头的衔接位置做了渐变过渡的加强筋结构，从手柄末端到勺头根部的壁厚从3毫米逐步过渡到2.2毫米，既保证了衔接位置的结构强度，在盛取较重的浓汤或者带固体食材的汤品时不会出现弯折断裂，也不会因为局部壁厚过厚导致注塑成型时出现缩痕、翘曲的缺陷。这款汤勺采用双色注塑工艺设计，接触食材的勺体内层采用食品级聚丙烯材质，颜色做亮面浅黄色处理，方便使用者观察勺内汤品的状态，是否有杂质或者食材残留；外层包括手柄外侧、勺体底部采用红棕色的耐刮擦聚丙烯材质，

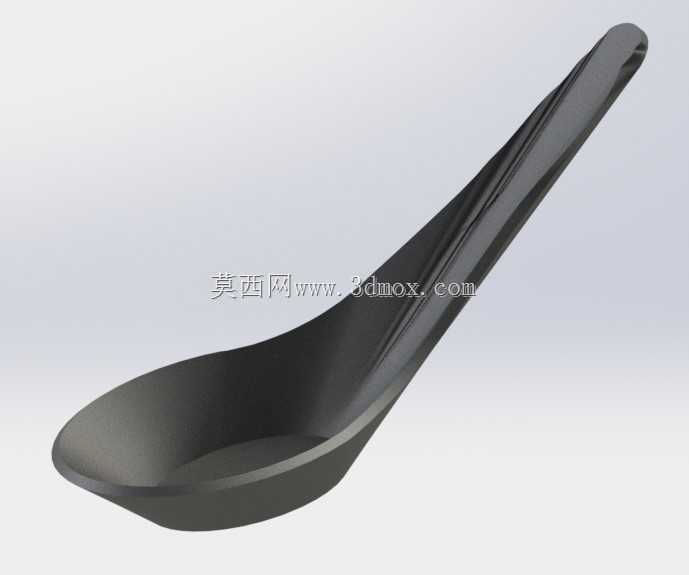

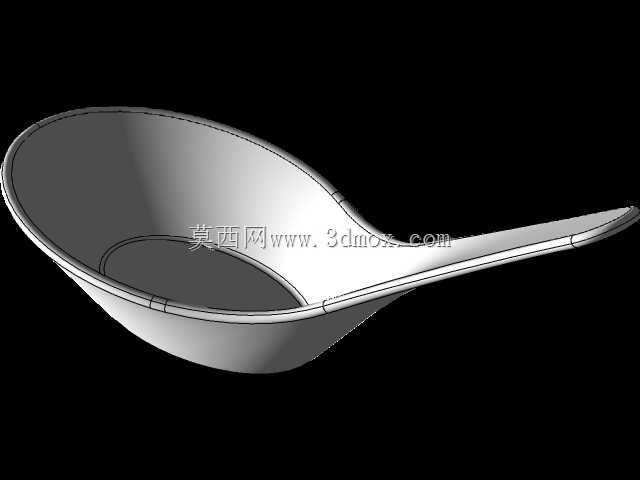

　　日常使用过程中即使和餐具碰撞、反复清洗摩擦，也不会出现明显的划痕，长期使用依旧能保持外观整洁。从设计思路上来说，建模初期先确定整体的长度边界为175毫米，最大宽度为勺头位置的48毫米，整体收纳厚度为12毫米，这个尺寸刚好适配常规的餐具收纳盒格位，也能适配多数外卖餐盒的餐具卡槽尺寸，不会出现放不进配套餐具位的问题。建模过程中先构建勺头的基础曲面，通过多组截面线控制内凹弧面的顺滑度，保证曲面的G2连续，避免出现曲面棱线导致清洁时残留污渍；之后构建手柄的扫掠路径，沿着握持的受力方向调整截面的椭圆度，手柄最窄位置的截面尺寸为12毫米*8毫米，刚好贴合成人手指的握持弧度，长时间握持也不会出现硌手的问题。双色结合面的位置设计成嵌入式的卡扣结构，

　　两种材质注塑时可以紧密贴合，不会出现长期使用后两层材质分层脱落的问题，结合缝位置做了0.1毫米的错位溢料槽，注塑时多余的胶料会溢入槽内，不会在产品外表面形成明显的合模飞边，减少后续修边的工序成本。勺头的底部设计了三个微小的凸点支撑，当汤勺平放在桌面的时候，勺头不会直接接触桌面，避免勺头接触不洁台面造成污染，三个凸点的高度控制在0.5毫米，不会影响汤勺放置的稳定性，也不会因为凸点过高导致放置时出现晃动。另外在手柄的末端做了一个直径3毫米的挂孔设计，日常收纳时可以挂在厨房的挂钩上，沥干清洗后的残留水分，避免勺体积水滋生细菌，挂孔的边缘做了圆角倒钝处理，不会刮伤悬挂的挂钩或者使用者的手指。整个模型的曲面构建充分考虑了注塑成型的拔模角度，所有外表面的拔模角度控制在1.5度以上，内壁的拔模角度控制在1度以上，不会出现注塑后顶出困难、表面拉伤的问题，壁厚整体控制均匀，最大壁厚差不超过1毫米，避免成型时出现气泡、缺胶、翘曲变形等工艺缺陷，完全可以直接导入模流分析软件进行进胶点位置、冷却水路的优化设计，直接对接后续的模具开发工作。
