钳工锻打作业用钢砧结构设计

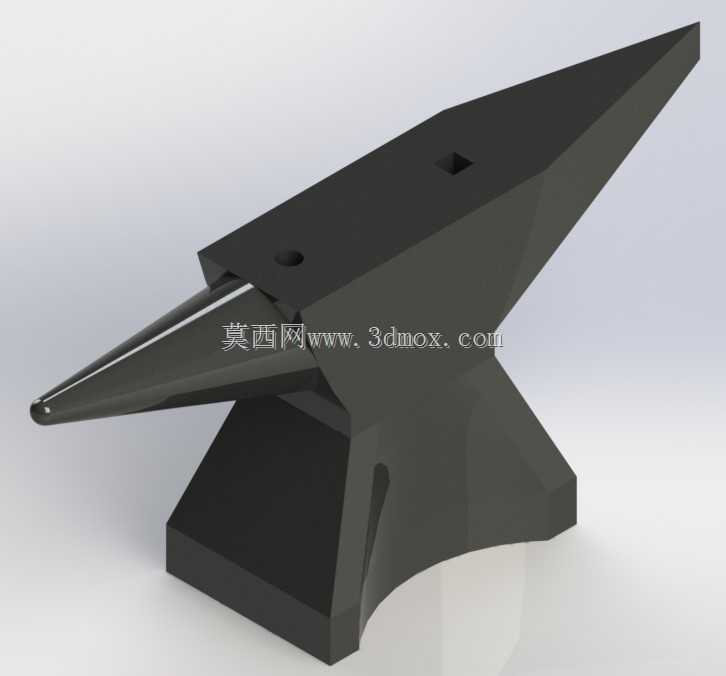

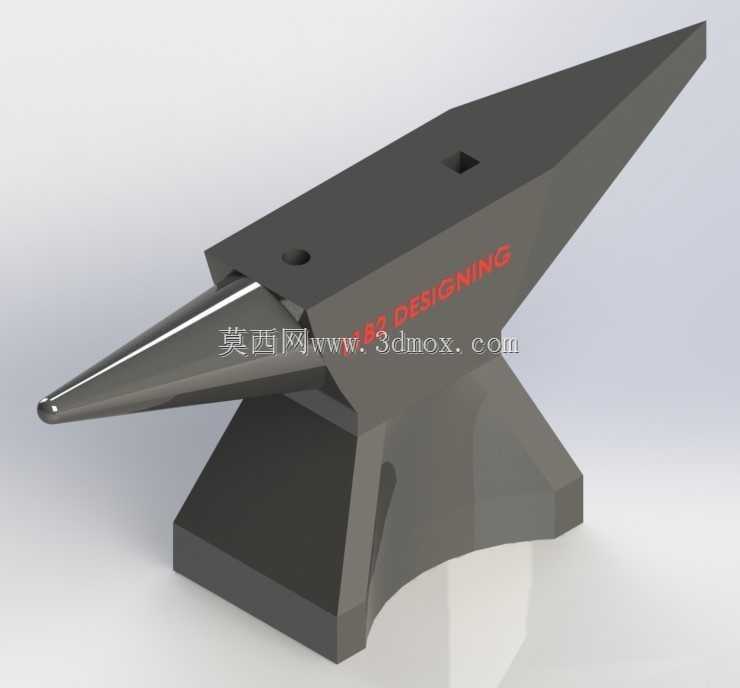

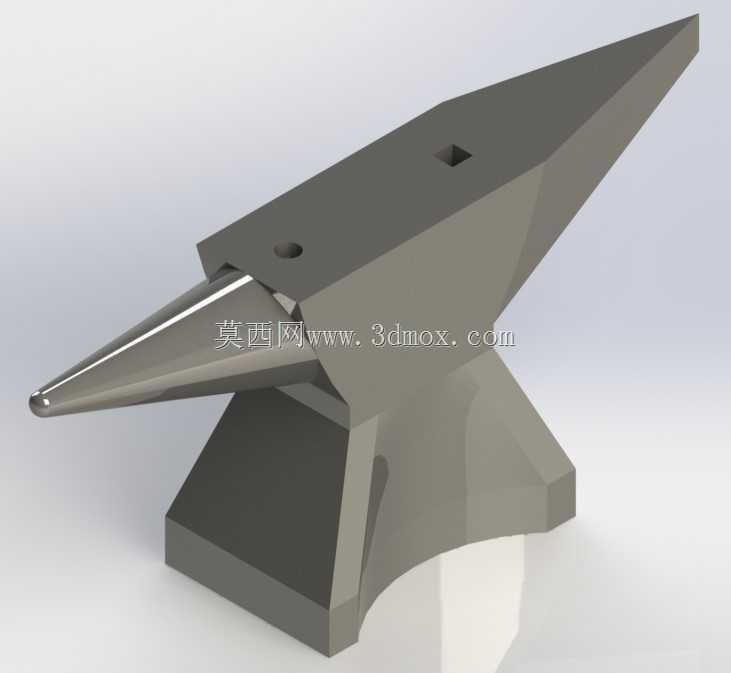

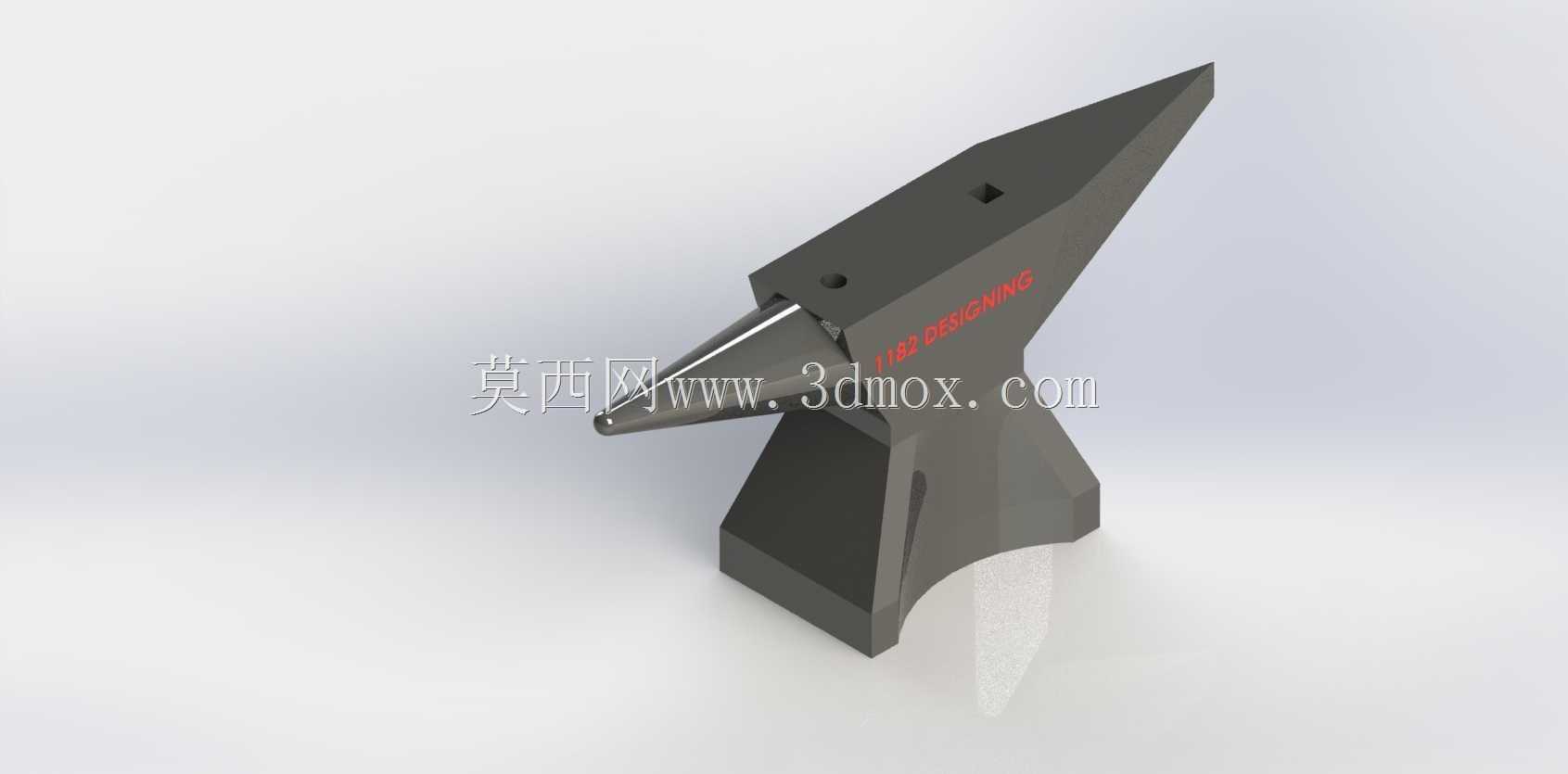

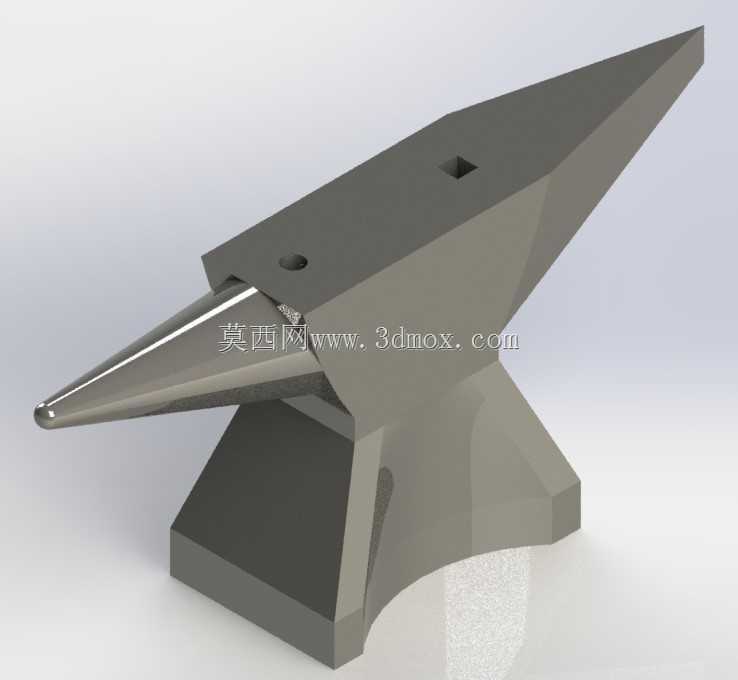

　　在金属锻打、钣金校正、小型零件冲压整形的作业场景里，钢砧是所有工位的核心承载基准，不管是五金维修作坊的零散修配，还是小型五金加工厂的批量小零件锻制，甚至是首饰、铁艺加工的精细敲击作业，都离不开钢砧提供的刚性支撑面。这款钢砧的结构设计完全围绕实际作业的受力需求展开，整体采用上宽下窄的梯形承力结构，顶部主工作面为平整的高硬度平面，是日常平敲、校直、折弯作业的主要区域，平面一侧延伸出锥形尖角结构，专门用来完成圆弧弯折、环形工件整形、小件局部锻打这类需要曲面支撑的工序，尖角的锥度经过反复校核，既保证足够的结构强度避免敲击时崩裂，又能适配不同曲率半径的工件弯折需求。主工作面靠近尖角的位置预留了两个方形工艺孔，一个用来放置小型冲头完成冲孔作业，

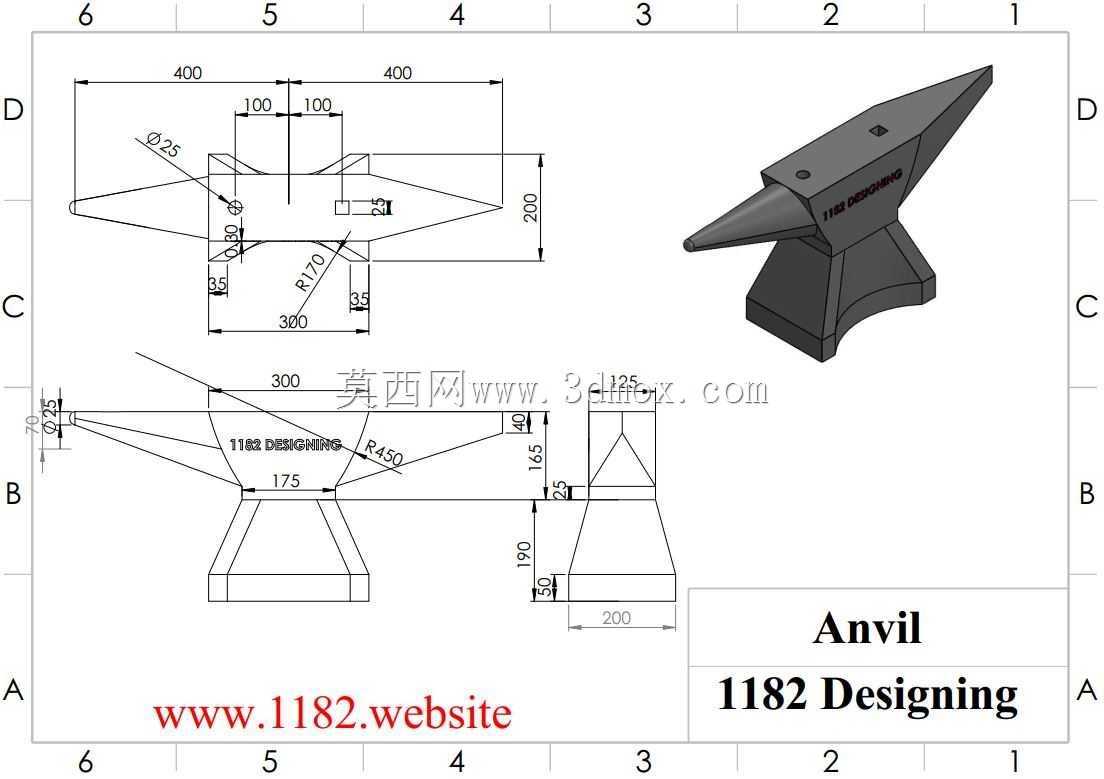

　　另一个可以作为工件弯折时的定位挡边，不用额外加装工装就能完成简单的直角弯折工序，减少工位辅助工具的配置数量。从尺寸边界来看，钢砧总长度控制在800mm，主工作面宽度200mm，整体高度380mm，底部安装基座宽度200mm，安装时只需要在工位台面上预留对应尺寸的安装区域，通过底部基座的四个固定孔用螺栓锁紧即可，不需要额外浇筑混凝土基础，适配大多数现有钳工台、锻打工位的安装条件，不会对原有工位布局造成过大改动。设计过程中重点考量了受力传递路径，所有敲击产生的冲击力都会顺着顶部工作面的加强筋结构直接传导到底部基座，不会在结构内部形成应力集中，主工作面与锥形尖角的过渡位置采用R170的大圆弧过渡，避免尖角位置长期受冲击出现裂纹，

　　侧面的弧形支撑面采用R450的大曲率设计，既可以作为大直径圆管、轴类零件校直的支撑面，又能强化砧身的整体抗扭强度，避免大力敲击时出现砧身侧弯的问题。钢砧的底座采用阶梯式收窄结构，最底部的安装面做了加厚处理，安装时可以在基座与工位台面之间加装橡胶减震垫，既能够减少敲击时的震动传导到工位台，降低作业噪音，又能避免长期震动导致固定螺栓松动。日常使用时，锥形尖角除了弯折作业，还可以用来套入环形工件完成内圈的整形、扩口作业，主工作面上的刻度标记可以辅助工人快速完成工件的长度测量、折弯定位，不需要额外拿取钢直尺就能完成简单的尺寸校核，提升小件加工的作业效率。针对不同作业场景的需求，这款钢砧的工作面硬度设计为均匀的高硬度层，深度达到20mm以上，

　　长期敲击不会出现凹陷、变形，砧身核心部分采用韧性更好的材质，能够吸收敲击时的冲击力，避免整体脆断，这种“面硬芯韧”的结构设计，既保证了工作面的耐磨性能，又提升了整体的抗冲击寿命，不会因为偶尔的大力敲击出现崩块、断裂的安全隐患。在安装边界的校核上，底部基座的安装孔位采用对称布局，不管是正向安装还是侧向安装都能保证受力均匀，工位台面的承载能力只需要达到500kg以上即可满足安装要求，不需要对原有工位做额外的加固处理，适配大多数现有加工工位的改造需求。实际作业中，这款钢砧可以覆盖从0.5mm薄铁皮的折弯校平，到20mm圆钢的局部锻打整形的全系列小件加工需求，不需要频繁更换不同规格的支撑工装，单个工位配置一台就能完成绝大多数常规敲击、锻打、校形作业，有效减少工位的工具占用面积，提升作业的连贯性。
