可调式管道夹持紧固管子扳手结构设计

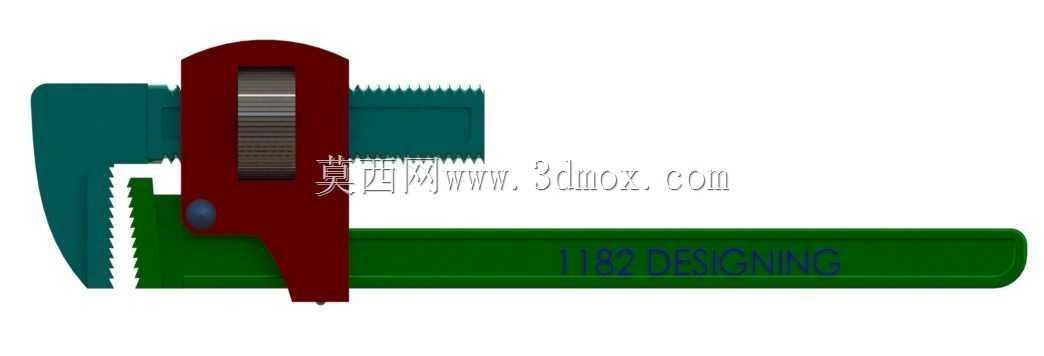

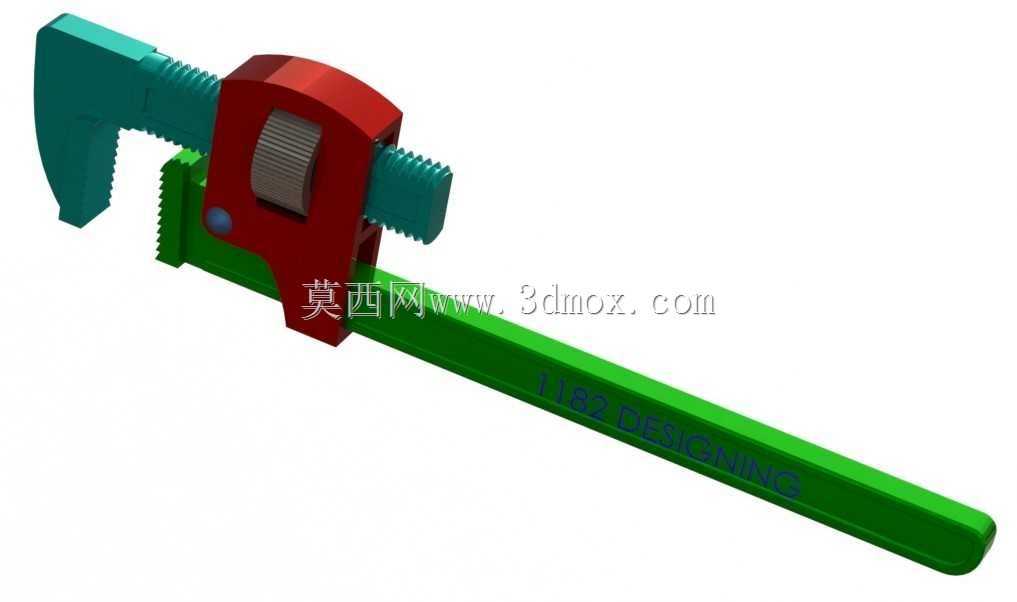

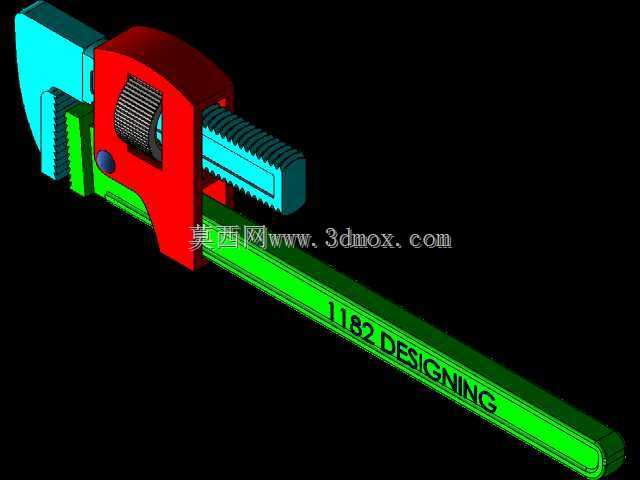

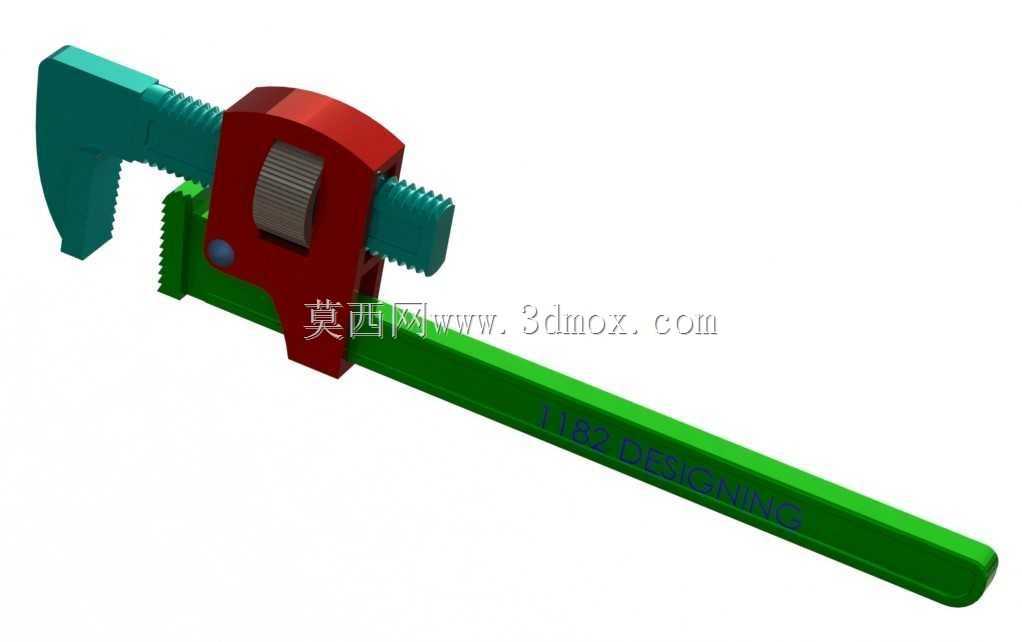

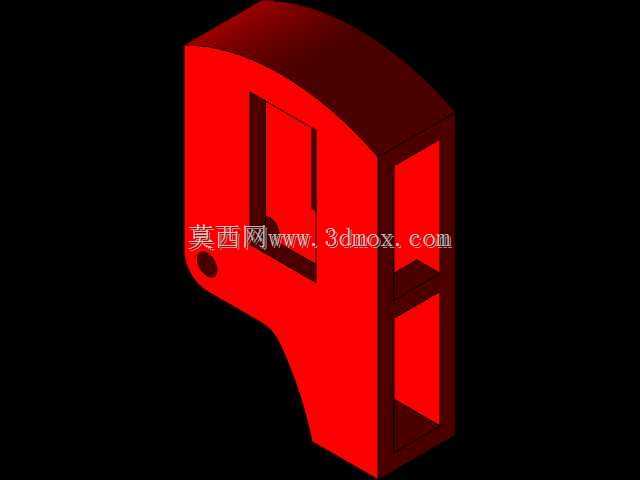

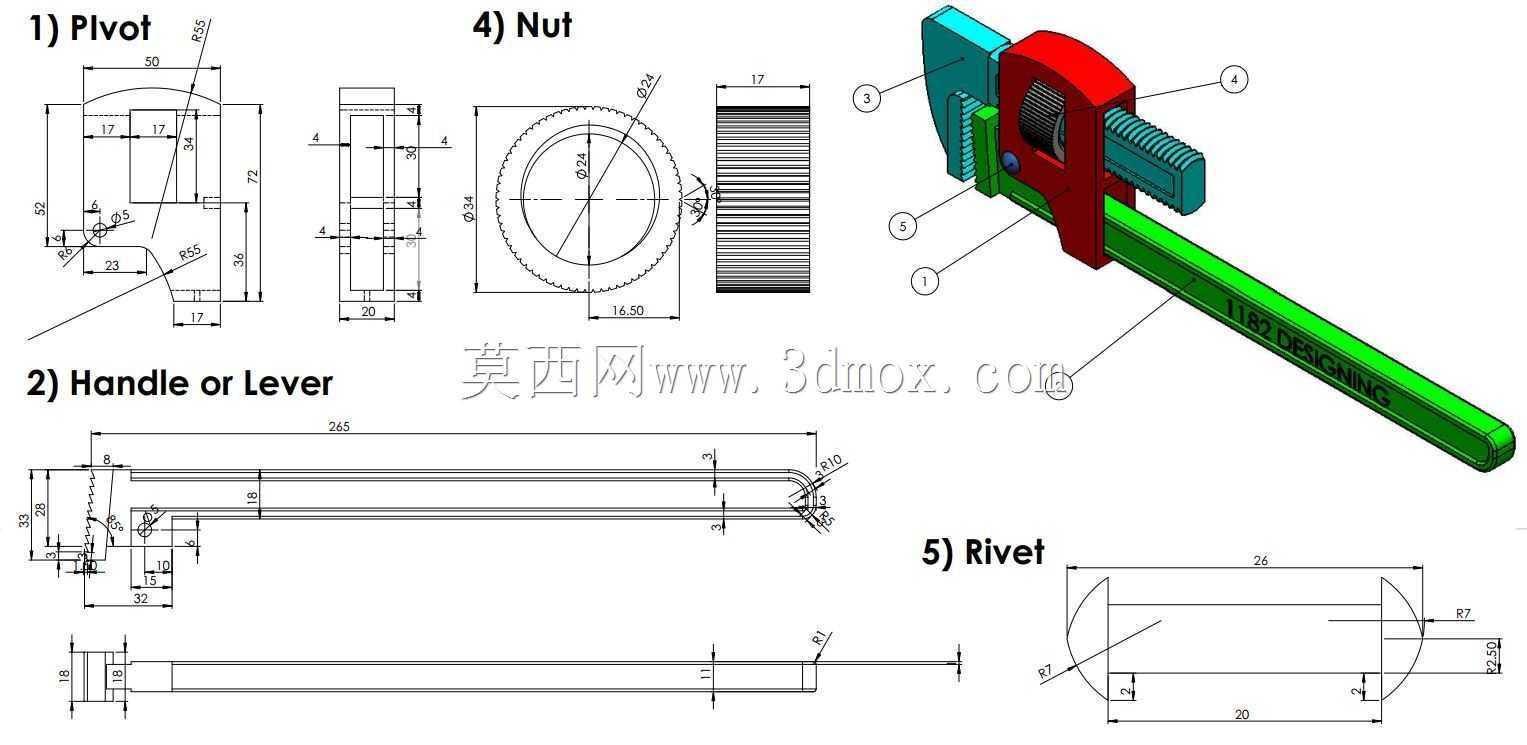

　　在民用给排水施工、工业管道铺设、设备运维检修、油气输送管线日常维护等场景中，管子扳手是作业人员随身携带的核心手动夹持工具，区别于普通固定开口扳手，这类工具专门针对圆形金属管件、大规格螺纹连接件的大扭矩旋拧需求设计，可在狭窄作业空间内提供稳定的夹持力，避免管件表面打滑造成的施力失效或工件表面损伤。整套结构采用分体式装配设计，共包含五个核心组成部件：作为施力主体的长手柄、带齿面的活动钳口、固定在钳头位置的枢轴、调节钳口开合量的调节螺母、以及连接活动钳口与调节结构的铆钉，所有部件的配合公差均按照手动工具的重载使用要求设定，活动部件的滑动间隙控制在0.1mm以内，既保证调节过程顺畅无卡滞，也避免大扭矩施力时出现钳口晃动、咬合力不足的问题。

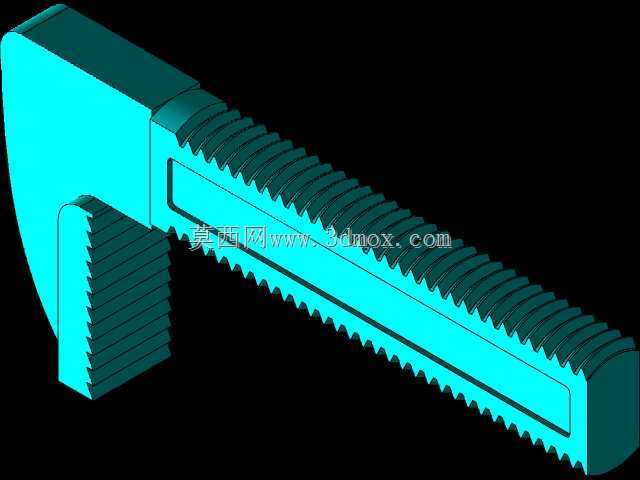

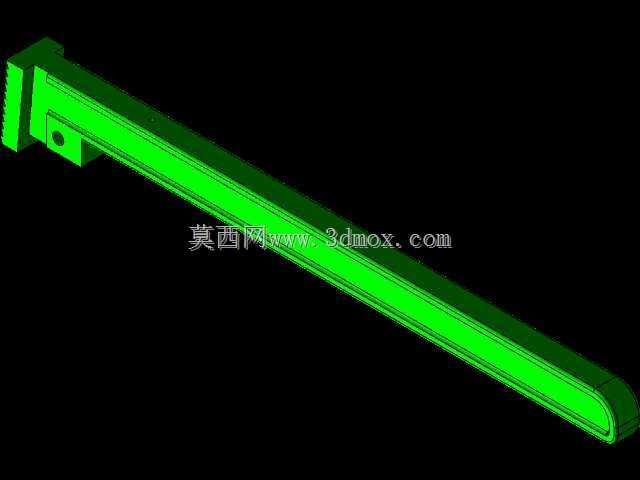

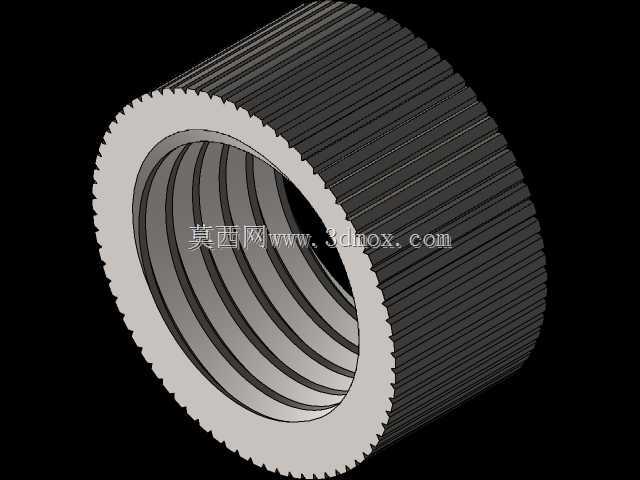

　　从实际使用的功能逻辑来看，固定钳头与活动钳口的咬合面均加工有同向倾斜的锯齿结构，齿形角度经过反复验证，当向管件旋紧方向施力时，锯齿会随着扭矩增大逐步嵌入管件表层，形成自锁式的咬合效果，不会因为施力过大出现钳口脱开的风险；反向扳动时齿面会自动松脱，方便作业人员快速调整扳手位置，实现连续往复的旋拧作业，这种结构设计无需额外的锁止机构，仅靠齿形与施力方向的配合就能实现夹持力的自适应调整，大幅降低了工具的结构复杂度与后期维护成本。设计过程中针对不同部件的受力特性做了差异化的材质与结构匹配：长手柄采用长直杆结构，长度设定充分考虑人力施力的杠杆比，在成年人正常臂力输出下，钳口位置可产生足够的咬合扭矩，满足DN15到DN50常规管径镀锌管、无缝钢管的旋拧需求，手柄表面做滚花防滑处理，避免带油污或沾水的作业环境下出现脱手风险；活动钳口作为直接承受咬合反力的部件，采用更高强度的合金结构钢设计，齿面做淬火硬化处理，硬度达到HRC45-50，保证长期使用后齿形不会出现磨损卷边，延长工具整体使用寿命；调节螺母采用细牙梯形螺纹结构，与活动钳口尾部的齿条配合，转动螺母时可精确调整钳口的开合尺寸，适配不同外径的圆形管件，螺纹配合面做润滑处理，即使长期暴露在户外潮湿、多尘的作业环境中，也不会出现螺纹锈蚀卡滞、无法调节的问题。从安装与尺寸边界来看，整套扳手装配完成后，钳头最大开合尺寸可覆盖常规民用与工业检修场景的绝大多数管件规格，整体外形为细长杆状结构，

　　最小作业空间仅需预留略大于手柄长度的操作空间即可，在管道靠墙安装、管沟内作业、设备夹缝处管线维护等狭窄场景下，可通过调整握持位置改变施力扭矩，无需额外搭配加长套管就能完成常规的螺纹紧固与拆卸作业。各部件之间采用铆钉与枢轴的刚性连接方式，无多余的松散配件，日常使用中仅需定期在螺纹配合处、枢轴转动位置加注少量润滑脂即可完成维护，无需复杂的拆解保养。在结构细节处理上，钳头与手柄的连接位置做了圆弧过渡加强设计，避免大扭矩施力时应力集中造成的钳头断裂风险，所有外露棱边均做倒角去毛刺处理，避免作业过程中划伤操作人员手部；活动钳口的滑动轨道设置在钳头的内部导向槽内，可承受径向与轴向的复合载荷，即使在偏载施力的情况下，也不会出现钳口脱出、

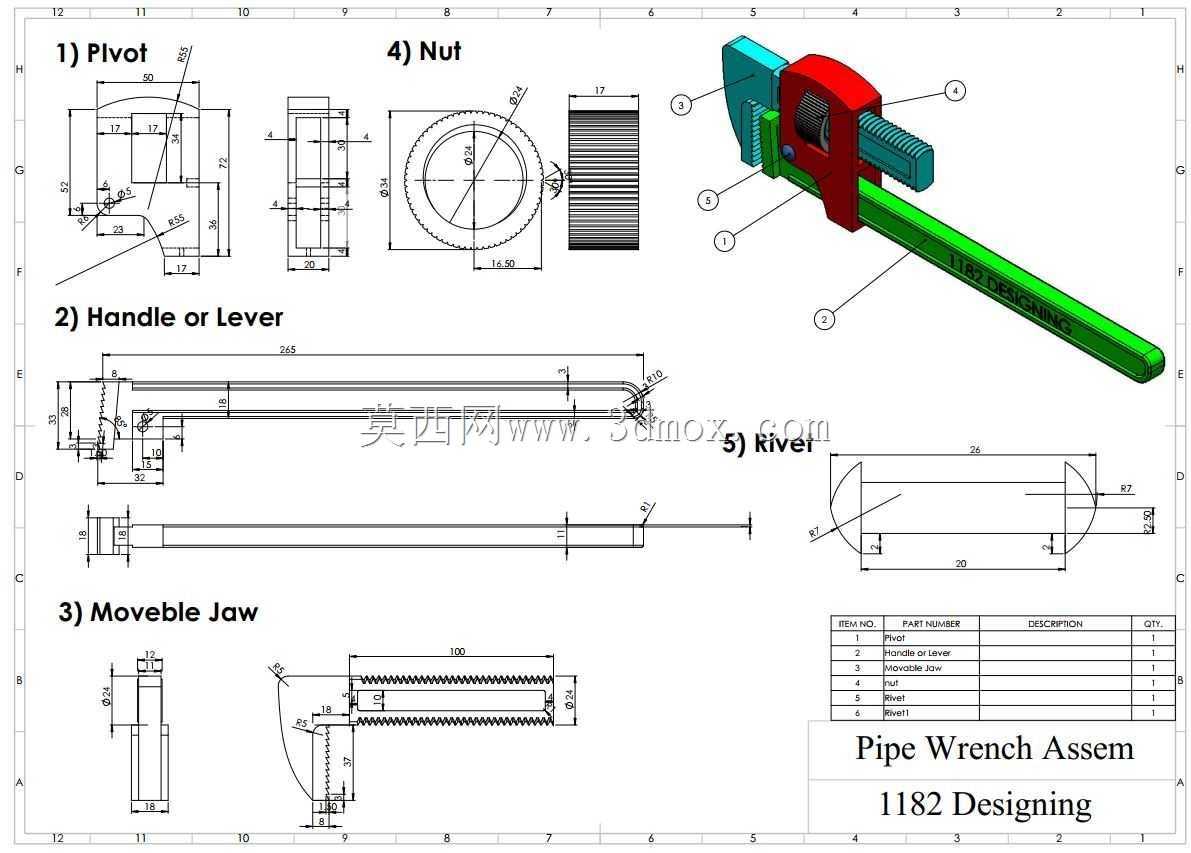

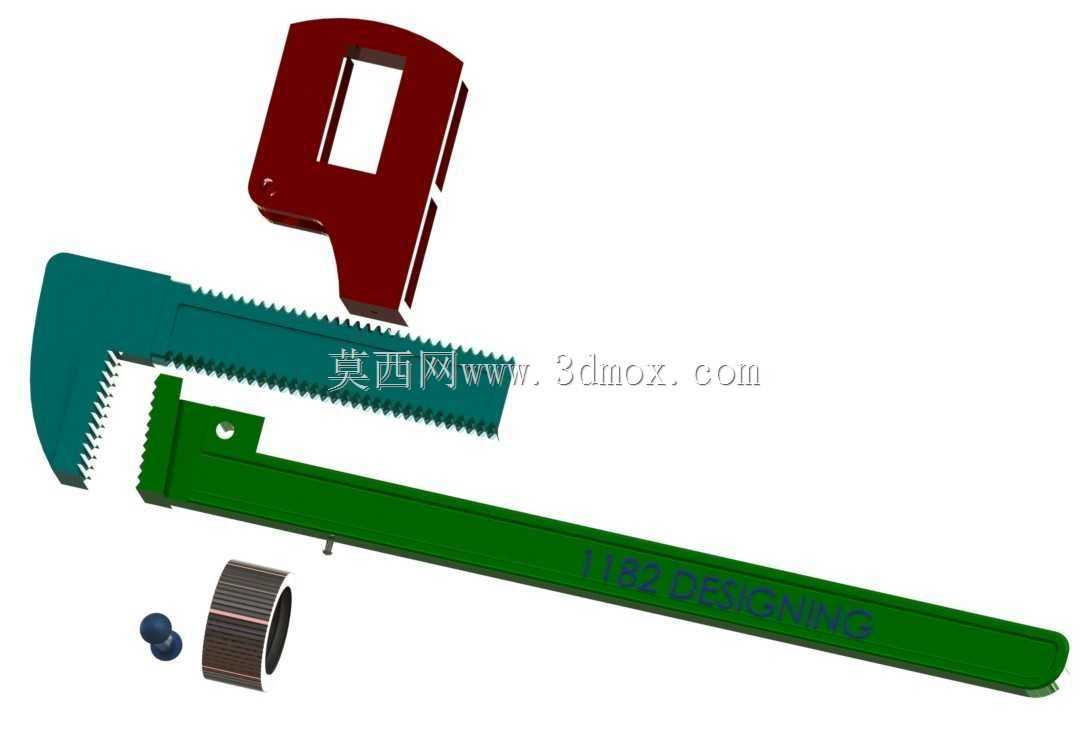

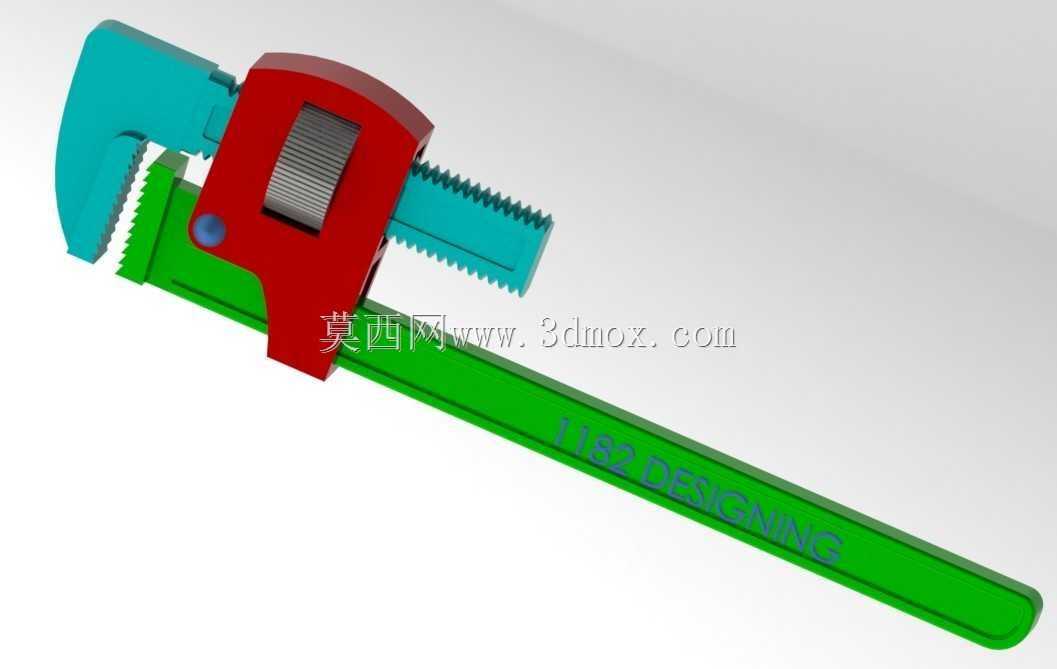

　　轨道变形的问题。针对实际作业中常见的管件表面镀层保护需求，齿形的齿尖做了小圆弧钝化处理，在保证足够咬合力的前提下，尽可能减少对管件表面镀锌层、防锈涂层的破坏，降低管线安装完成后的锈蚀风险。这种分体式的结构设计也为易损件更换提供了便利，当活动钳口齿面出现过度磨损、调节螺母螺纹滑牙时，仅需拆解对应位置的铆钉即可单独更换损坏部件，无需整体报废工具，大幅降低了一线作业人员的工具采购成本。在三维建模过程中，所有部件的配合面均按照实际加工公差做了间隙设定，装配完成后可直接模拟钳口调节、施力咬合的完整动作过程，验证各部件在极限开合位置、最大施力角度下的运动干涉情况，为后续的工程图输出、实物加工生产提供准确的尺寸依据，也方便工具设计从业者参考这类经典手动工具的结构逻辑，优化现有同类产品的受力结构与使用体验。
