带内齿圈的双联传动齿轮结构设计

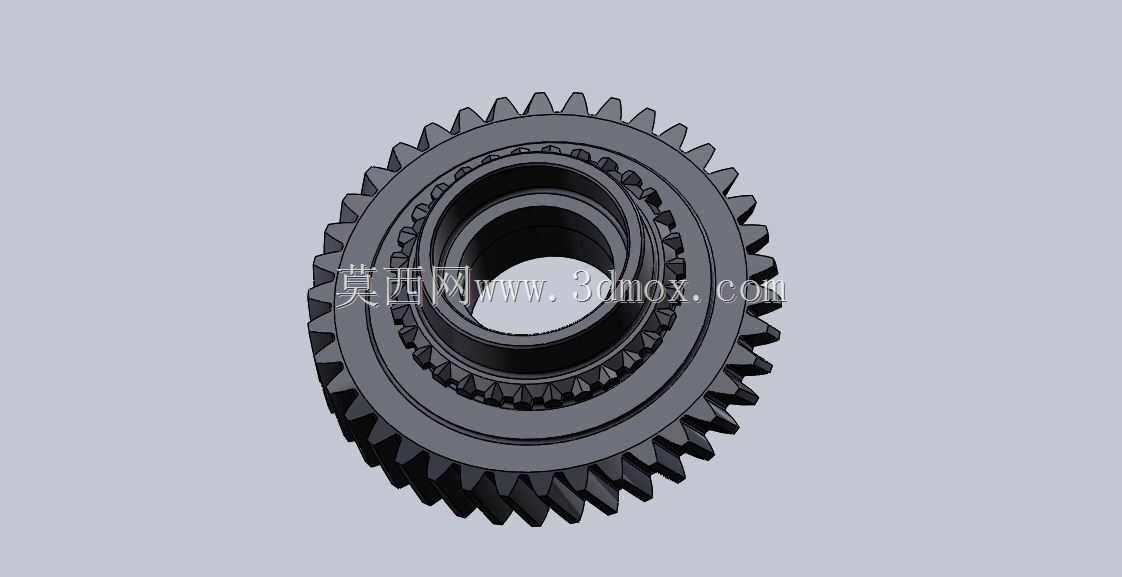

　　这款双联结构齿轮主要应用于需要多级变速、同轴动力分流的传动场景中，常见于手动变速器的挡位啮合组、机床主轴进给传动箱、农用机械的动力输出换向单元这类需要紧凑布局传递扭矩的工况。从实际使用逻辑来看，这类带内齿的双联齿轮并非单一啮合副，外侧的斜齿圈负责和常啮合齿轮保持持续动力衔接，内侧的三角齿形接合齿圈则是和同步器齿套配合，完成挡位的锁止与动力切换，中间的光滑内孔是装配在传动轴的支撑轴颈上，工作时既可以随轴同步转动，也能在空挡状态下相对轴体空转，避免动力硬连接带来的打齿冲击。

　　做这个结构的三维建模时，首先要明确各部分的功能边界，外侧斜齿的螺旋角、模数、压力角需要和配对常啮合齿轮完全匹配，齿向修形量要根据额定传递扭矩设定，避免重载下齿面偏载；内侧接合齿的齿形倒角是建模时容易忽略的细节，这个倒角是为了同步器接合时能顺利滑入，没有倒角的话会出现换挡卡滞、齿端撞击磨损的问题，齿端的倒角角度通常控制在30度到45度之间，倒角深度要覆盖齿端1.5到2个齿厚的距离。齿轮的径向尺寸要匹配安装腔的空间边界，最大外圆直径不能超过箱体内壁的避让间隙，内孔的直径公差要按照过渡配合选取，保证装配后不会出现径向窜动，同时还要预留润滑油脂的流通间隙，在齿根和内孔的连接壁上要设计均匀分布的油孔，让传动过程中飞溅的润滑油能进入内孔和轴的配合面，减少滑动摩擦带来的温升。

　　从安装适配的角度看，齿轮的轴向定位靠内孔两侧的卡簧槽实现，建模时卡簧槽的深度、宽度要符合标准挡圈的尺寸规范，槽的位置要保证齿轮装配后轴向窜动量控制在0.1到0.3毫米之间，窜动量过大会导致啮合齿面错位，加剧齿面磨损，窜动量过小则会在热胀冷缩时出现卡滞。齿坯的壁厚设计要兼顾强度和轻量化，外侧齿圈和内侧接合齿圈之间的连接辐板厚度不能过薄，要能承受最大输出扭矩下的剪切应力，通常按照额定扭矩的1.5倍安全系数核算辐板厚度，避免重载下辐板断裂。另外，齿面的粗糙度要求也要在建模时明确标注，啮合齿面的粗糙度要达到Ra1.6以下，接合齿面的粗糙度可以适当放宽到Ra3.2，内孔配合面的粗糙度要控制在Ra0.8，保证装配后的配合精度。

　　实际工况中，这类齿轮的失效形式主要是外侧斜齿的点蚀、内侧接合齿的端磨，所以建模时还要考虑热处理后的变形补偿，齿面渗碳淬火的变形量通常在0.05到0.1毫米之间，建模时齿厚要预留对应的磨量，避免热处理后齿厚超差导致啮合侧隙过小。齿轮的动平衡也是设计时需要考虑的点，双联结构的两个齿圈同轴度要控制在0.02毫米以内，辐板上如果有减重孔，要均匀对称分布，避免高速转动时出现离心振动，影响整个传动系统的平稳性。在装配关系上，这个齿轮通常和同步器总成、相邻挡位齿轮同轴布置，轴向尺寸要和相邻零件保持0.5毫米以上的间隙，避免转动时出现端面摩擦，齿轮的端面跳动量要控制在0.03毫米以内，保证和同步器齿套接合时能平顺贴合，不会出现冲击异响。
