传动系统用斜齿小齿轮结构设计

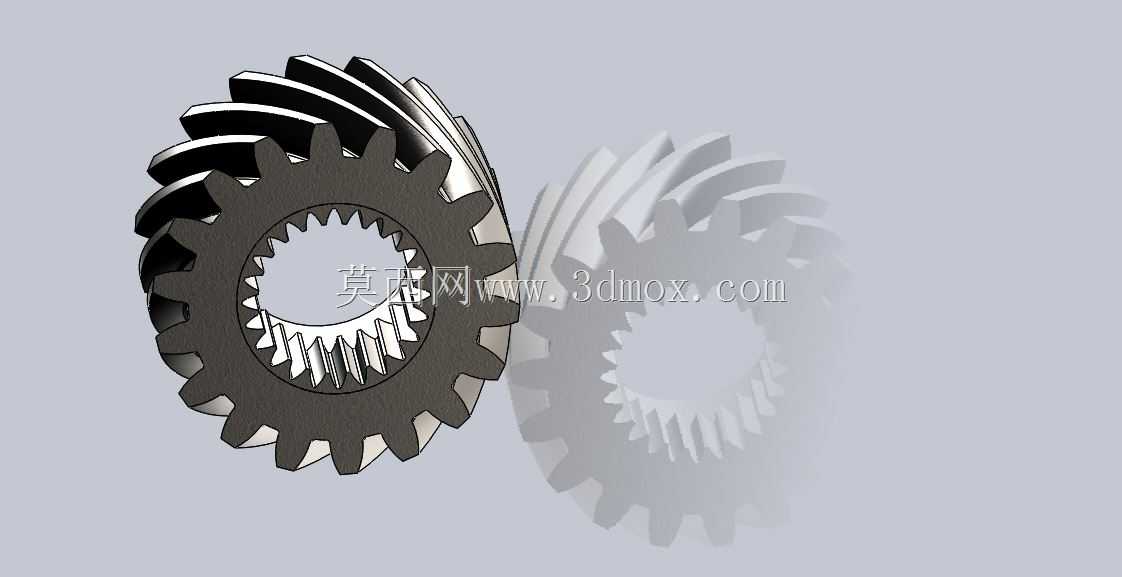

　　这款斜齿小齿轮是动力传动链路中的核心啮合零件，主要适配中小功率闭式齿轮箱的高速级传动场景，常见于工业输送设备、小型工程机械的动力输入端、农用机械的变速单元以及轻工自动化设备的传动模组中，承担着将输入轴扭矩通过齿面啮合平稳传递至下一级传动件的作用，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从齿端局部接触逐步扩展至全齿宽啮合，能有效降低传动过程中的冲击、振动与运行噪音，适合转速偏高、对传动平稳性有一定要求的工况。从结构设计来看，该齿轮采用整体式锻造毛坯加工的结构形式，中心设置内花键孔，用于和输入轴实现周向固定，传递额定扭矩，花键齿的定心方式采用齿侧定心，能保证齿轮与轴装配后的同轴度，避免高速运转时出现偏心带来的动不平衡问题。

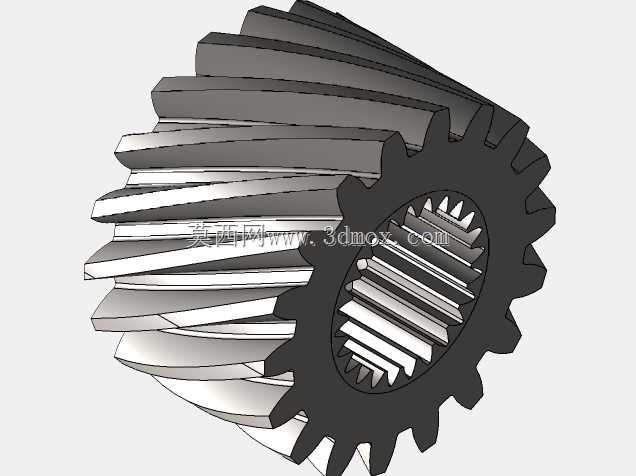

　　轮齿部分采用斜齿构型，螺旋角经过匹配计算，既保证足够的啮合重合度，又控制轴向力在配套轴承可承受的载荷范围内，齿顶部分做了合理的倒角处理，避免装配过程中齿端磕碰损伤，同时减少啮合起始阶段的应力集中。齿宽的设计结合了传递扭矩的大小与安装空间的限制，在满足齿面接触强度、齿根弯曲强度的前提下，尽可能控制齿轮的轴向尺寸，适配紧凑型齿轮箱的安装边界。齿轮的外径、内花键的参数、齿顶圆与安装基准面的跳动公差都经过严谨校核，能保证与配对齿轮的正确啮合侧隙，避免运转过程中出现卡滞、偏载或者侧隙过大带来的回程误差。在实际装配场景中，该齿轮装入齿轮箱后，需要保证端面与轴肩的贴合度，斜齿产生的轴向力会通过轴端的轴承组传递至箱体，

　　因此设计时也同步考虑了齿轮端面与轴承内圈的配合尺寸，避免出现轴向窜动量超标的问题。齿面的结构设计预留了足够的加工余量空间，可根据实际工况需求选择调质、表面淬火等不同的热处理工艺，满足不同载荷等级下的齿面硬度要求，兼顾加工经济性与使用寿命。从安装边界来看，该齿轮的最大外圆尺寸、轴向安装长度都适配常规小型齿轮箱的内腔空间，不会和箱体内壁、相邻的传动件发生运动干涉，中心花键的参数匹配通用的渐开线花键轴标准，互换性较强，可直接替换同参数的失效齿轮，降低设备维护的配件选型成本。在传动系统匹配时，需要注意该齿轮的旋向要与配对大齿轮的旋向相反，保证啮合点的轴向力方向能相互抵消一部分，降低轴承的轴向载荷，同时安装时要控制合理的中心距偏差，

　　保证齿面接触斑点处于齿宽中部的合理位置，避免偏载导致的局部齿面过早磨损。这类小齿轮作为传动系统的易损核心件，其结构精度直接影响整个齿轮箱的传动效率与运行寿命，建模过程中严格还原了齿廓的渐开线曲面、齿根过渡圆角、内花键的齿形细节，可直接用于结构干涉检查、装配模拟、工程图导出以及后续的加工工艺编制，也可作为同类型传动齿轮设计的参考基准，帮助结构设计人员快速完成齿轮箱传动链路的方案搭建，减少重复建模的工作量。
