多槽带轮式冷却传动轮结构设计

　　该轮式冷却传动部件主要应用于中小功率内燃机前端附件传动系统，同时兼顾冷却液循环回路的散热导流功能，常见于小型工程机械、农用动力机组、固定式发电机组的附属传动布局中，替代传统独立布置的传动带轮与外置冷却导流轮，减少动力舱内的零部件占用空间，降低装配工序的累计误差。从实际使用场景来看，这类部件安装在发动机曲轴前端输出位，外侧多楔带槽对接发电机、冷却水泵的传动带，内侧的空腔结构对接冷却回路的导流通道，轮体转动过程中，带轮自身的旋转动能可带动冷却液在局部回路中形成湍流，破坏冷却液贴壁形成的温度边界层，提升换热效率，同时轮体上的镂空孔可在转动时带动周边空气形成定向气流，对带轮与皮带的接触摩擦面进行风冷降温，避免皮带长期高温工况下出现早期老化龟裂。

　　设计过程中首先明确安装边界：中心轴孔采用H7级公差配合，适配常用的直径20mm标准曲轴输出轴，键槽宽度6mm，符合GB/T 1095标准平键安装要求，轴向定位依靠轴端挡圈完成，轮体总厚度控制在42mm，最大外圆直径180mm，可适配安装空间轴向尺寸不小于50mm、径向预留间隙不小于15mm的动力舱布局，不会与周边的正时罩盖、水管接头、线束固定支架产生运动干涉。外侧的多楔带槽采用PK型带型标准，共设置4道槽，适配4PK规格的多楔带，槽型角度40度，槽深3.5mm，可保证传动过程中皮带与槽面的接触面积足够，传递额定扭矩不发生打滑，同时槽面粗糙度控制在Ra1.6以内，降低皮带运行过程中的磨损速率。

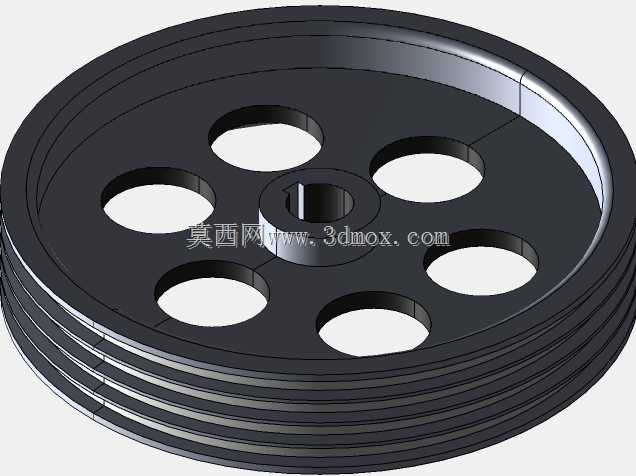

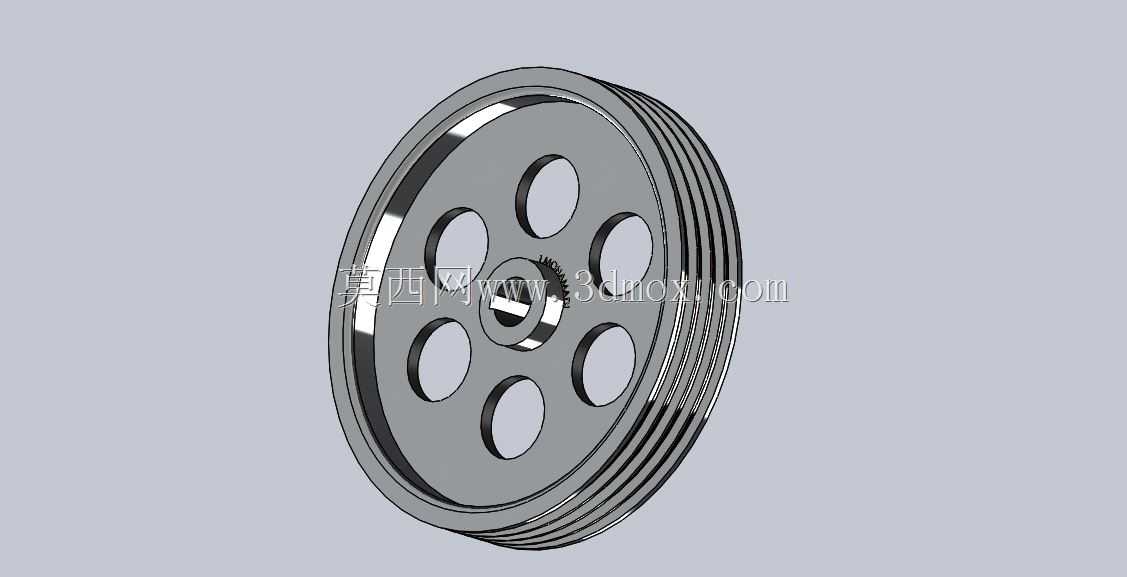

　　轮体的结构设计采用辐板式镂空布局，共设置6个均匀分布的椭圆形镂空孔，单个孔的长轴尺寸32mm，短轴尺寸18mm，孔边缘做R3mm的圆角过渡，避免应力集中，这种设计一方面可降低轮体自身的转动惯量，减少发动机启动瞬间的冲击载荷，另一方面镂空孔可作为气流通道，轮体高速转动时，空气从轮体一侧经镂空孔流向另一侧，持续带走带槽面摩擦产生的热量，同时轮体中心的轮毂部分做加厚处理，厚度达到12mm，保证轴孔配合面的接触长度足够，传递扭矩时不会出现轮毂开裂的问题，轮毂与辐板的连接位置做R5mm的过渡圆角，分散应力传递路径。内侧的冷却导流腔采用环形迷宫结构，轮体与固定端盖配合后形成3道环形流道，冷却液从端盖的进水口进入后，沿环形流道做圆周流动，在轮体转动的离心力作用下，热态冷却液沿流道外壁流动，与外界空气通过轮体外壁完成热交换，降温后的冷却液沿流道内壁回流至出水口，整个过程不需要额外增设导流元件，依靠轮体自身的旋转即可完成冷却液的扰动与输送。

　　实际选型匹配时需要注意，该部件的额定工作转速范围为800-3600r/min，适配发动机额定功率不超过60kW的动力单元，安装时需保证带轮的安装端面与曲轴轴线的垂直度公差不超过0.1mm，否则会导致皮带运行时出现偏磨，大幅缩短皮带使用寿命，同时冷却回路的工作压力不能超过0.15MPa，避免轮体与端盖的配合位置出现渗漏。轮体材质选用压铸铝合金，牌号为ADC12，兼顾轻量化与导热性能，压铸成型后做T6热处理提升整体强度，表面做硬质阳极氧化处理，氧化膜厚度不小于10μm，提升带槽面的耐磨性能与流道内表面的抗腐蚀性能，避免冷却液长期冲刷导致的表面腐蚀脱落，堵塞冷却回路。
