开缝式冷却液滚切衬套结构设计

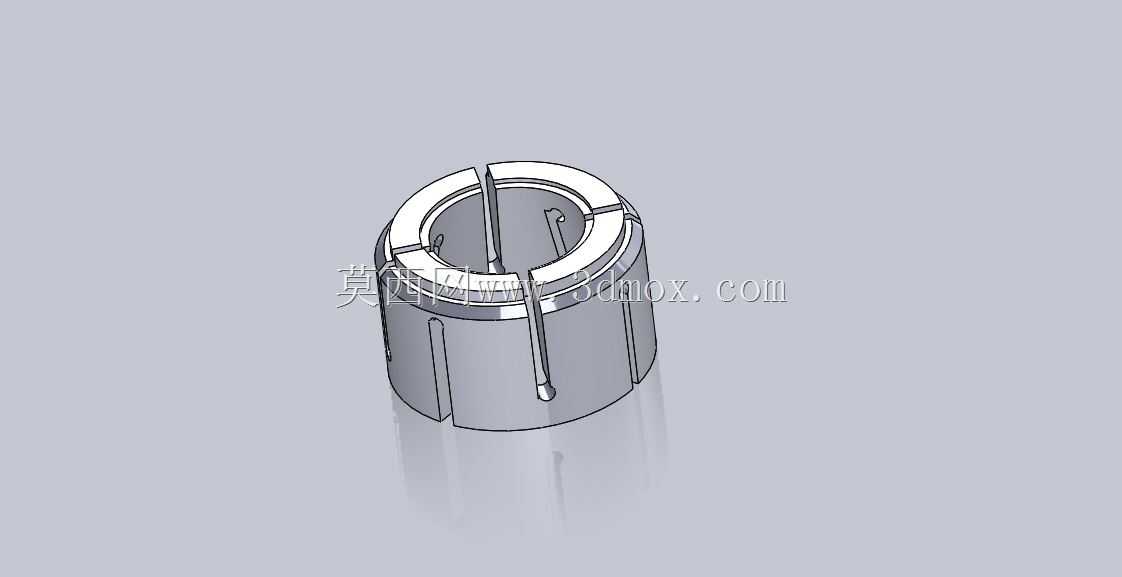

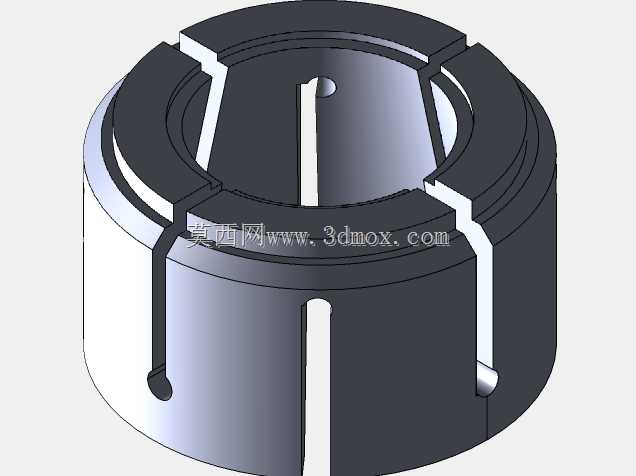

　　在金属切削加工的冷却回路配套构件设计中，这类带轴向开缝的筒状滚切构件，主要承担冷却液定向导流、刀具安装间隙补偿以及切削工况下的微动缓冲作用，常见于多轴车床、深孔钻床的内冷却刀具装夹单元，也可适配模块化快换工装的流体通路对接场景。从结构细节来看，构件整体为薄壁圆筒构型，筒壁均匀分布三道轴向开通缝，缝道从筒体上端面延伸至距下端面约四分之一筒体高度的位置，这种开缝设计并非简单的开槽减重，而是为了在筒体装入对应安装孔时，依靠材料自身的弹性形变产生均匀的径向抱紧力，避免过盈压装导致的筒壁变形堵塞内部冷却液通路，同时开缝结构也能抵消切削过程中刀具高频振动带来的连接松动风险。筒体上端面设计有三段均布的凸台卡位结构，

　　凸台高度约为筒体总高度的八分之一，卡位凸台的作用是与安装座的对应卡槽配合，限制筒体工作过程中的周向转动，毕竟在高压冷却液持续冲刷、刀具滚切作业带来的周向摩擦力作用下，无周向限位的筒状构件很容易出现移位，导致冷却液喷口偏离切削刃的最佳冷却位置，直接影响刀具冷却效率与加工表面质量。筒体内壁设计有环形定位台阶，台阶位置距离上端面约六分之一筒体高度，这个台阶是安装时的轴向定位基准，能够保证构件装入安装座后，内部冷却液通路的对接面完全贴合，避免高压冷却液出现侧漏，同时台阶的圆角过渡处理也能降低冷却液流经时的流阻，减少紊流产生的压力损失。从安装边界来看，构件的外径公差需要控制在h7精度区间，与安装座内孔的配合选用间隙不超过0.

　　02mm的过渡配合，既保证开缝结构的弹性抱紧效果，又不会因为过盈量过大导致开缝处出现应力集中，长期受交变温度影响产生开裂。筒体的壁厚设计需要兼顾结构强度与弹性形变需求，壁厚过薄会导致抱紧力不足，高压冷却液作用下容易出现窜动，壁厚过厚则会让开缝结构的弹性形变能力下降，安装时需要较大的压入力，容易刮伤安装座内孔表面，同时也会压缩内部冷却液的通流截面积，降低冷却液流量。在实际工况适配中，这类构件需要耐受切削液的长期腐蚀，同时承受切削过程中传递的部分振动载荷，因此建模时需要重点关注开缝末端的应力集中处理，所有开缝的末端都设计有小圆角过渡，避免应力集中导致的疲劳裂纹扩展；筒体外壁的轴向导流槽设计，能够在构件抱紧安装孔壁时，

　　形成辅助的冷却液导流支路，对安装配合面进行持续冷却，避免长时间高速切削导致配合面温度过高，出现构件与安装座粘连的问题。不同于普通的整体式衬套，这种开缝式滚切构件的设计需要平衡弹性、密封性、结构强度三者的关系，建模过程中需要反复校核开缝数量、开缝深度、凸台尺寸、壁厚参数的匹配性：开缝数量过多会导致筒体整体刚性不足，受径向力时容易出现过度形变；开缝数量过少则会导致抱紧力分布不均，周向不同位置的接触压力差异过大，容易出现局部泄漏。另外，筒体下端的收口过渡设计，能够让冷却液流出时形成更集中的束流，精准喷射到滚切刀具的切削接触区，相比直口结构的筒体，冷却液的有效利用率能提升三成左右，同时也能减少冷却液飞溅，改善加工区域的作业环境。在装配逻辑上，这类构件不需要额外的紧固件固定，依靠自身开缝结构的弹性抱紧力加上上端凸台的周向卡位即可完成固定，拆装时只需要用专用卡簧钳类工具收紧开缝，即可轻松取出，非常适合需要频繁更换刀具的批量加工场景，能够大幅减少工装更换的辅助时间，提升加工线的整体作业效率。建模时还需要考虑构件的加工工艺性，所有转角位置都预留了合理的退刀空间，筒壁的内外表面粗糙度要求控制在Ra1.6以内，既减少冷却液流动的阻力，也能降低切削杂质附着在筒壁上的概率，避免长期使用后杂质堆积堵塞冷却液通路。
