卧式带支腿法兰连接承压储液罐体结构

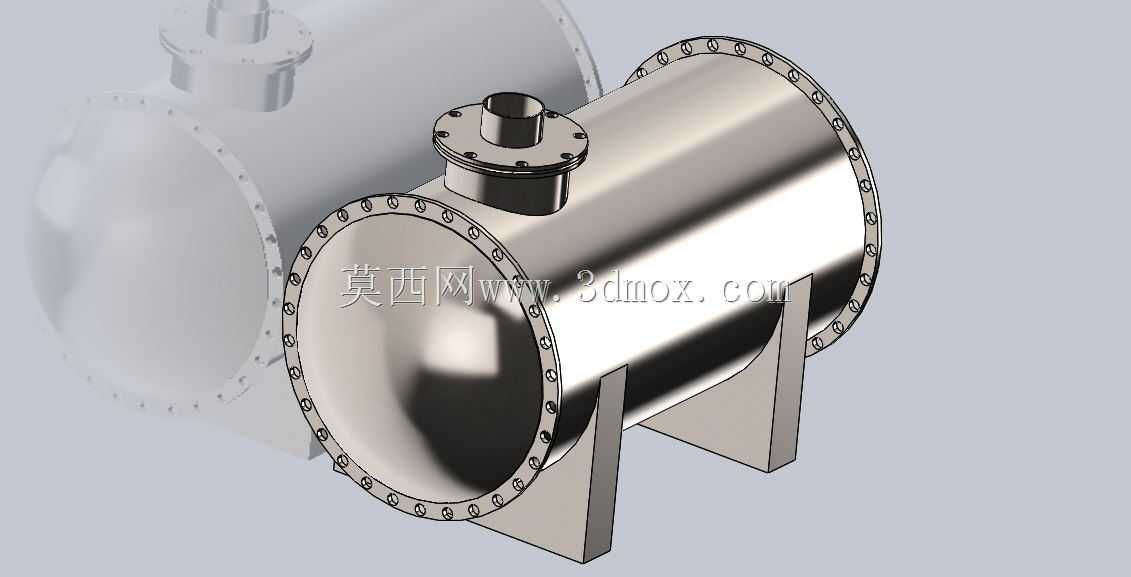

　　该卧式承压储液罐体的三维结构设计，核心面向化工流体存储、轻工物料中转、暖通系统循环介质缓存等多场景的工程应用需求，区别于立式储罐的占地特性，卧式结构更适配低矮厂房、车载集成、撬装设备组的安装空间限制，可直接集成在成套工艺管线中作为中间缓存单元或终端存储单元使用。从实际功能层面看，罐体主体采用等径直筒结构，两端采用标准椭圆封头成型，相比平盖封头可有效降低承压状态下的应力集中系数，适配0.1-1.6MPa区间的中低压工况存储需求，可兼容液态水、导热油、低腐蚀性化工溶剂等多种流体介质的存储要求。顶部设置的带颈法兰接管，可根据实际工艺需求对接进料管线、排气阀、安全阀、液位计接口等不同功能组件，法兰密封面采用突面结构，

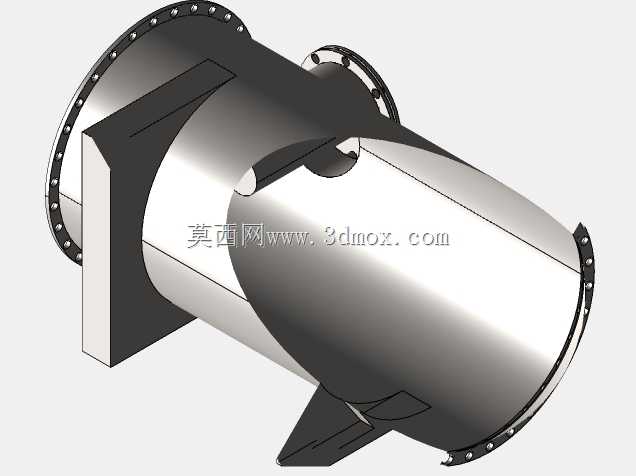

　　配套标准螺栓孔位可直接匹配通用管路法兰，无需额外加工转接结构。筒体两端的法兰结构采用满焊连接工艺，法兰端面沿圆周均匀分布螺栓通孔，可对接端盖、外接管路、换热组件等扩展结构，法兰背面设置三角加强筋，可抵消螺栓预紧力产生的局部形变，避免长期运行后出现密封渗漏问题。底部采用对称式双支腿支撑结构，支腿与筒体下表面采用弧形贴合焊接，相比点式支撑可大幅降低接触位置的局部压应力，支腿底部预留安装通孔，可直接通过地脚螺栓固定在混凝土基础或撬装底座上，支腿的高度设计预留了底部排液接口、排污阀的安装操作空间，日常运维时无需额外垫高罐体即可完成底部阀门的拆装操作。设计过程中优先遵循压力容器结构设计的通用逻辑，

　　筒体壁厚根据常规中低压工况的承压需求做等厚设计，避免变径结构带来的应力突变，所有焊接位置均做圆滑过渡处理，减少应力集中点，降低长期承压运行下的疲劳开裂风险。接管位置设置在筒体顶部中心位置，既可以保证进料时流体沿罐体轴向均匀分布，减少进料冲击对筒壁的冲刷，也可避免满溢时介质从接管处渗漏。从安装边界尺寸来看，筒体长度与直径的比例控制在2:1区间，属于典型的卧式储罐通用比例，既保证了足够的存储容积，也不会因为长径比过大导致筒体挠度超标，支腿的跨距设置在筒体总长度的三分之二位置，可保证罐体充液后的重心稳定，不会出现倾覆风险，两端法兰的外伸尺寸控制在标准螺栓拆装所需的最小操作空间范围内，不会额外增加设备整体占地宽度，

　　适配现有撬装框架的安装尺寸要求。结构细节上，法兰的螺栓孔采用跨中布置方式，可保证安装时法兰受力均匀，密封垫片的压缩量一致，接管法兰的压力等级与筒体两端法兰保持一致，方便现场备件的统一采购与更换，支腿的板材厚度根据满液状态下的总载荷做强度校核，可承受满载状态下1.5倍的动载荷冲击，适配带移动需求的撬装设备使用场景。该结构没有冗余的装饰性设计，所有外部结构均服务于功能需求，筒体表面为光滑圆弧面，减少了积液挂壁的死角，方便内部清洗与排污作业，整体结构可直接拆分出筒体、封头、法兰、接管、支腿五个独立加工件，所有零件均可采用常规板材切割、卷圆、焊接工艺加工成型，无需特殊定制加工设备，加工成本可控，适合批量生产应用。
