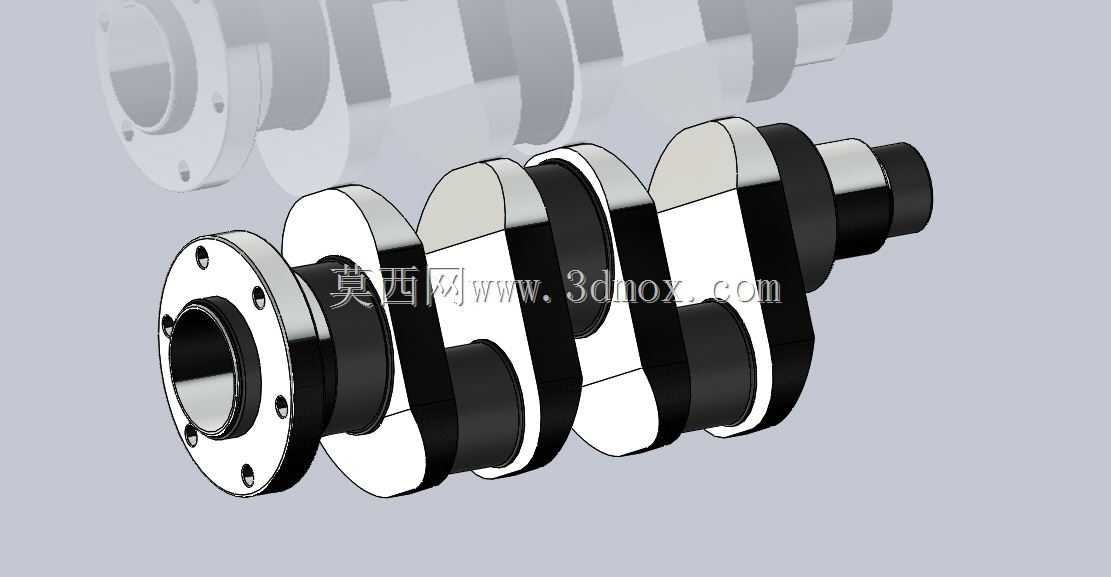

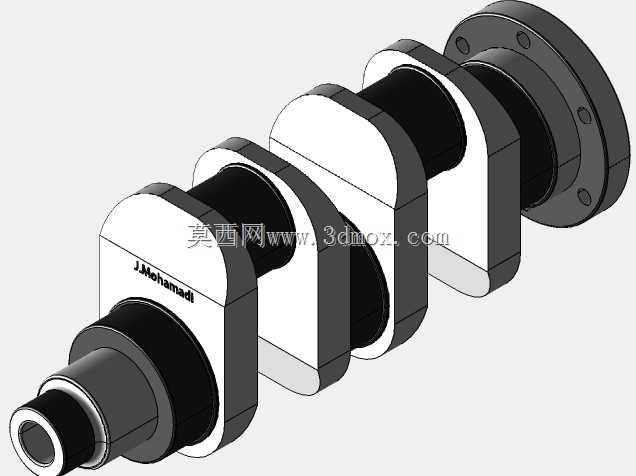

内燃机核心传动曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。从实际装机场景来看，这类多拐曲轴普遍适配直列三缸及以上排量的车用、工程机械用内燃机，安装时需匹配缸体主轴承座的同轴度公差，前端通过法兰结构连接正时齿轮、减振器与皮带轮系，后端则对接飞轮总成与离合器输入轴，整套安装边界需严格控制各主轴颈的径向圆跳动量，避免运转过程中出现轴瓦偏磨、振动超限的问题。

　　设计这类曲轴时，首先要根据整机的发火顺序确定各曲柄销的相位角，相邻曲拐的夹角需匹配气缸做功间隔角，保证各缸做功冲程的冲击力均匀作用在曲轴上，降低输出端的扭矩波动。从结构细节来看，主轴颈与曲柄销之间采用大圆角过渡设计，避免应力集中在轴颈与曲柄臂的连接位置，这也是曲轴承受交变冲击载荷时最容易出现疲劳裂纹的区域，建模过程中需要严格控制圆角的曲率半径，不能为了追求轻量化随意缩减过渡区域的尺寸。曲柄臂的截面采用椭圆形优化设计，在保证足够抗弯、抗扭截面模量的前提下，尽可能降低旋转部分的往复惯量，减少平衡轴的配平负担，同时主轴颈与曲柄销的表面都设计有高精度的油孔通道，连通缸体主油道的压力润滑油会通过这些油孔输送到轴瓦配合面，形成稳定的油膜承载层，避免金属直接接触出现干磨。

　　实际选型匹配时，需要重点核对曲轴的轴向定位尺寸，通常在中间主轴颈位置设置止推片安装位，控制曲轴运转过程中的轴向窜动量在允许公差范围内，窜动量过大会导致正时系统错位、离合器分离不彻底，窜动量过小则会在热机状态下出现轴瓦端面卡滞的问题。曲轴前端的法兰端面设置有定位销孔，用来保证正时齿轮的安装相位，避免配气相位偏差导致的进排气正时错乱，后端的法兰则通过高精度止口与飞轮定位，保证飞轮的动平衡精度与曲轴的动平衡精度匹配，整机装配后曲轴飞轮组需要整体做动平衡校验，剩余不平衡量需控制在规范要求范围内，否则高转速工况下会出现整机共振、轴承过早失效的问题。

　　从结构强度设计角度，这类曲轴的曲柄臂厚度、轴颈直径都经过了载荷谱校核，能够承受爆发压力作用下的弯曲载荷与扭矩输出时的扭转载荷，油孔位置特意避开了应力最大的轴颈受力面，油孔边缘也做了倒角钝化处理，减少油孔周边的应力集中系数。在实际维修与装配场景中，曲轴的各轴颈圆柱度、表面粗糙度都有严格要求，装配时轴瓦的配合间隙需要根据轴颈实际尺寸选配，间隙过大会导致机油压力过低、油膜建立困难，间隙过小则会在热膨胀后出现抱轴故障。另外曲轴的平衡块设计与曲柄臂集成在一起，平衡块的重心偏移量经过精确计算，用来抵消曲拐、活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动水平，不同缸数的曲轴平衡块布置逻辑存在差异，需要根据整机的平衡策略确定平衡块的数量与配重大小，避免过平衡或者欠平衡导致的额外振动载荷传递到缸体与悬置系统。
