工业接触式温度检测热电偶结构设计

　　在工业生产的温度检测环节，接触式测温的热电偶是应用覆盖范围极广的核心检测部件，从冶金炉窑的高温工况监测，到化工反应釜的介质温度采集，再到动力设备的管路壁温、流体温度测量，都能见到这类测温元件的身影。不同于非接触式的红外测温装置，热电偶需要将检测端直接与被测介质或被测表面接触，依靠两种不同金属导体形成的热电效应输出对应温度的电信号，因此其结构设计的合理性，直接决定了测温响应速度、测量精度以及复杂工况下的使用寿命。

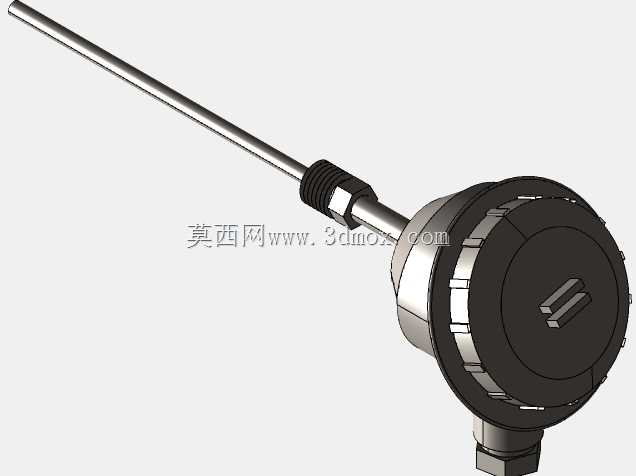

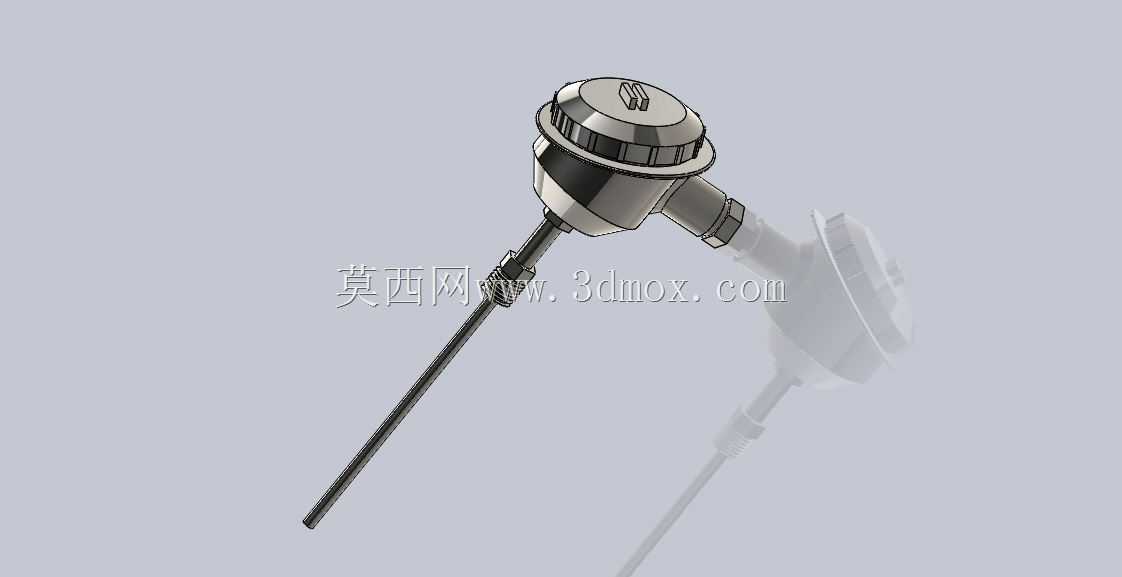

　　从结构组成来看，这套热电偶的设计分为接线端防护壳体、过程连接结构、保护套管、测温芯体四个核心部分。顶部的防护壳体采用压铸铝合金材质做表面喷塑处理，内部预留接线端子的安装空间，侧面预留线缆出线的密封接口，既可以阻挡现场的粉尘、水汽侵入接线部位造成信号干扰或接线锈蚀，也能避免现场检修时的磕碰直接损坏内部接线结构。壳体顶部设置的快开盖结构，不需要完全拆卸壳体就能完成接线校验、芯体更换的操作，适配工业现场频繁运维的实际需求。

　　过程连接部位采用标准螺纹连接结构，这种设计是工业现场最通用的安装形式，不管是在设备外壁预留的测温安装座，还是管路焊接的连接凸台，都能直接通过螺纹旋合完成固定，不需要额外加工定制连接结构。连接部位与保护套管的衔接处做了圆弧过渡处理，避免应力集中导致的套管断裂问题——很多现场应用中，热电偶的失效都来自安装时的应力集中，或是设备运行时的振动在衔接位置产生疲劳裂纹，圆弧过渡的结构能有效分散应力，提升抗振动性能。

　　保护套管采用细长杆式结构，根据不同的测温工况可以选择不同的材质，比如中低温工况用304不锈钢，高温腐蚀工况用316L或者高温合金材质，套管的直径和插入深度是设计时需要重点考量的安装边界：直径过粗会增加测温响应的滞后时间，直径过细则会降低套管的机械强度，在高速流体冲刷的工况下容易出现弯折断裂；插入深度需要满足测温端处于被测介质的主流区域，避免靠近管壁或设备内壁导致测量值偏低，同时也要预留足够的安装空间，避免插入过深触碰设备内部的运动部件。

　　设计这类热电偶结构时，首先要匹配现场的安装空间约束，很多老旧设备改造时，测温点周围的操作空间十分有限，过大的接线盒尺寸会导致安装时无法顺利旋紧螺纹，因此接线盒的外径、出线方向都要做适配性设计，侧面出线的结构相比顶部出线，能减少垂直方向的空间占用，更适合空间局促的安装点位。其次要考虑测温响应速度的需求，保护套管的壁厚在满足强度要求的前提下尽可能做薄，同时在测温端位置让内部的热电偶芯体尽可能贴近套管端部，减少热传导的路径长度，提升温度变化时的信号响应速度。

　　在实际选型应用中，还要根据现场的工况压力调整连接结构和套管的壁厚参数，高压管路中的测温热电偶，需要承受管路内的流体压力，套管的壁厚要做对应的强度校核，连接螺纹也要选用高压密封螺纹形式，避免介质泄漏。对于存在强电磁干扰的工况，接线盒内部还要预留屏蔽层的接地端子，将线缆的屏蔽层可靠接地，减少动力电缆对测温信号的干扰，保证温度采集的稳定性。

　　很多现场运维人员在更换热电偶时，经常会忽略插入深度的匹配问题，直接用同螺纹规格但长度不同的产品替换，要么插入过深被内部流体冲弯，要么插入过浅导致测量值与实际介质温度存在明显偏差，因此在建模设计时，会在套管表面标注深度刻度线，方便安装人员直观确认插入深度是否符合要求，减少安装失误导致的测量误差。接线盒内部的端子采用防松结构设计，即使设备长期运行产生持续振动，接线端子也不会出现松脱导致的信号中断问题，适配冶金、电力等行业设备长期连续运行的使用需求。
