饲料单螺杆挤出机螺杆套筒配套组件

　　在饲料加工生产线的挤出成型工段，螺杆与套筒是整套单螺杆挤出设备的核心做功部件，二者的配合精度直接决定了物料的塑化均匀度、挤出稳定性以及最终成品颗粒的成型质量。这套配套组件针对饲料产品的加工特性做了适配性结构设计，区别于普通塑料挤出用的螺杆结构，其螺槽深度、螺棱宽度的参数设置充分考虑了粉状饲料原料的摩擦系数、受热软化特性，避免物料在输送过程中出现打滑、焦糊或者输送压力不足的问题。

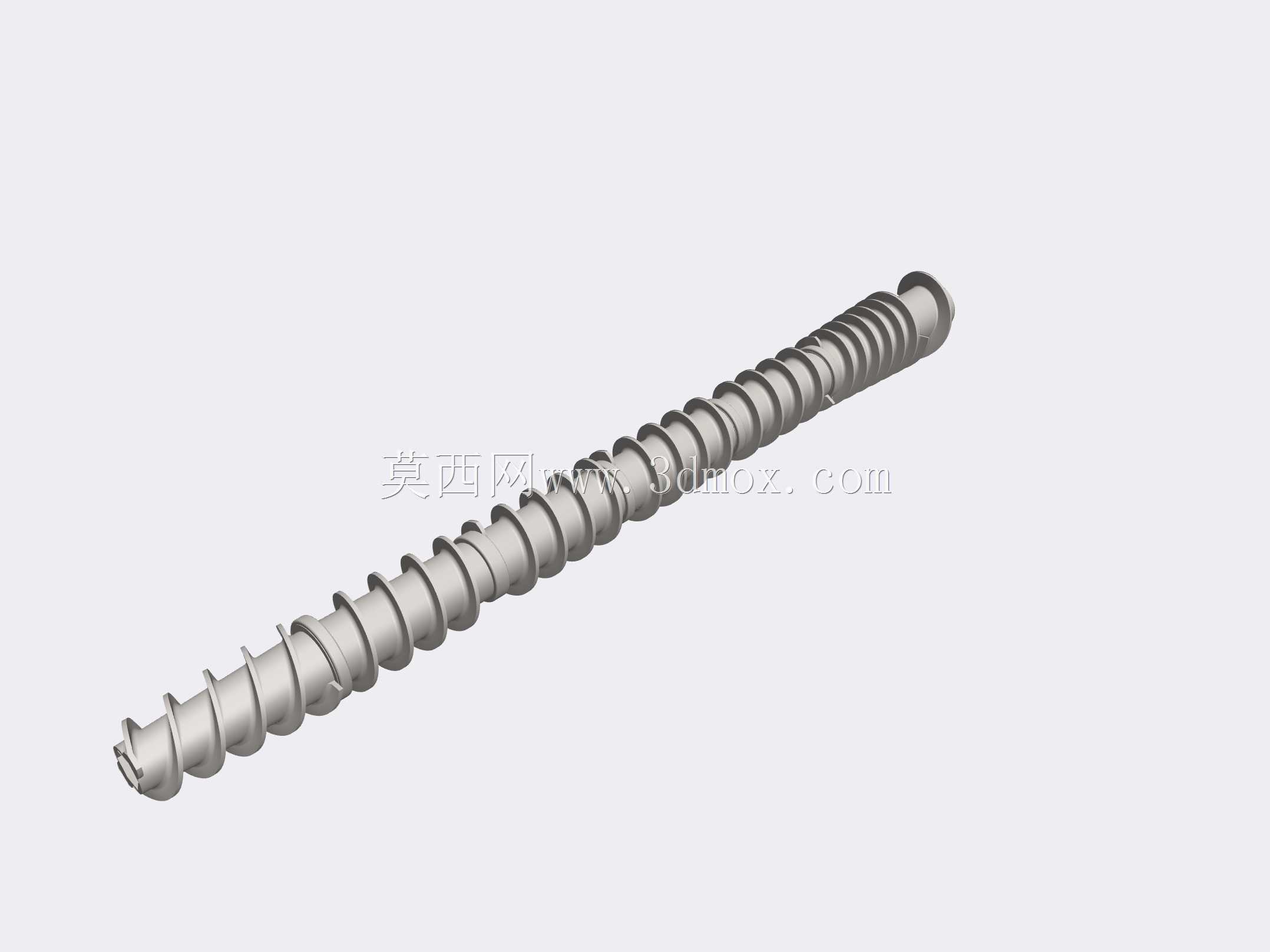

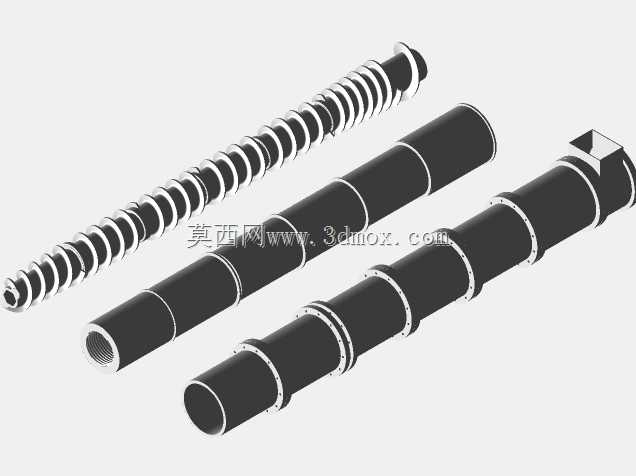

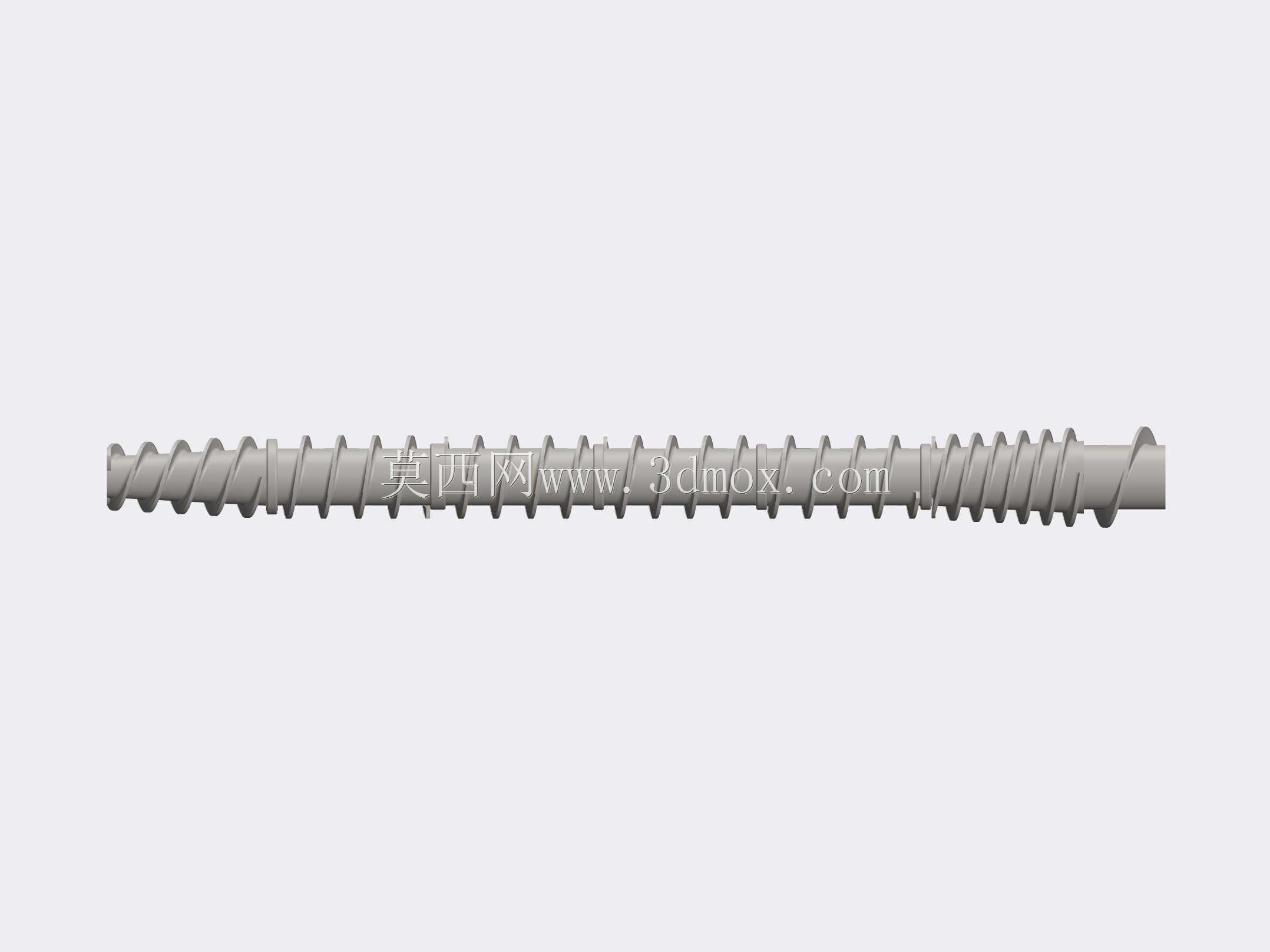

　　从结构设计逻辑来看，整套组件包含三根不同功能段的螺杆与对应配套套筒，分别对应挤出过程的加料输送段、压缩塑化段、均化计量段。加料段螺杆采用等距等深的螺槽结构，能够保证从喂料口落入的粉状饲料原料被稳定向前推送，螺棱的推进角度经过反复校核，既不会因为角度过小导致输送效率偏低，也不会因为角度过大造成物料回流；对应套筒的内壁做了粗糙化处理，增大与物料的摩擦力，避免物料随螺杆同步空转，保证送料效率稳定。压缩段的螺杆螺槽深度逐渐变浅，螺距也做了收窄设计，配合套筒外部的加热模组，能够在物料向前输送的过程中逐步增大压力，将物料颗粒间的空气从加料段排出，同时让物料在压力与温度的双重作用下逐步软化塑化，形成连续均匀的熔融态料流，这一段的套筒内壁做了高精度珩磨处理，保证与螺杆螺棱的配合间隙控制在合理范围，既不会因为间隙过大造成熔料回流压力损失，也不会因为间隙过小导致螺杆与套筒内壁发生干摩擦磨损。均化计量段的螺杆采用等距等深的浅螺槽设计，能够将已经塑化均匀的物料进一步稳压、稳流，保证从挤出模头送出的料流压力波动控制在工艺允许范围内，让最终切出的饲料颗粒长度均匀、密度一致。

　　从安装边界与尺寸配合来看，每根螺杆的端部都设计了标准的传动连接结构，能够与挤出机的减速箱输出轴直接对接，连接部位的同轴度公差严格控制在0.02mm以内，避免高速运转过程中出现偏摆震动；套筒的外部设置了多组定位法兰与安装凸台，法兰上的连接孔位完全匹配常规单螺杆挤出机的机筒安装座尺寸，不需要额外做改装就可以直接替换原有老旧部件，套筒的分段式设计也方便后续维护过程中单独更换磨损严重的区段，降低设备运维成本。螺杆与套筒的配合间隙根据不同功能段的工作温度做了差异化设置，高温段预留了合理的热膨胀余量，避免设备升温后螺杆受热膨胀卡滞在套筒内部。

　　在实际生产场景中，这套组件除了应用在常规畜禽饲料的挤出造粒环节，也可以适配水产膨化饲料、宠物饲料的加工需求，只需要根据具体物料的特性调整螺杆的转速与套筒的加热温度，就可以实现不同配方物料的稳定挤出。螺杆表面做了硬化耐磨处理，能够耐受饲料原料中矿物质添加剂的磨损，长期运行也不会出现螺棱过度磨损导致的输送效率下降问题；套筒外部预留了温度传感器安装孔位，方便生产过程中实时监测不同区段的物料温度，配合温控系统实现精准的温度控制，避免物料因为温度过高出现营养成分破坏，或者温度过低导致塑化不足、颗粒松散的问题。整套组件的结构完全遵循单螺杆挤出设备的通用安装规范，在做三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了标注，装配关系完全还原真实设备的组装逻辑，既可以作为设备改造升级的设计参考，也可以用于新设备研发过程中的结构校核，帮助设计人员快速完成挤出系统的方案搭建，减少重复建模的工作量。
