挤出机用变径输送螺杆结构设计

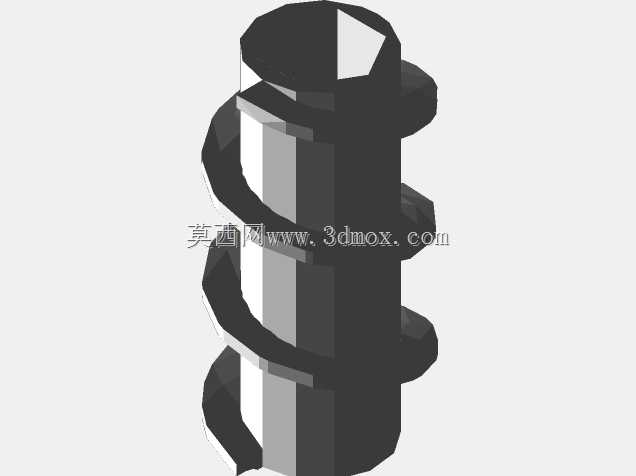

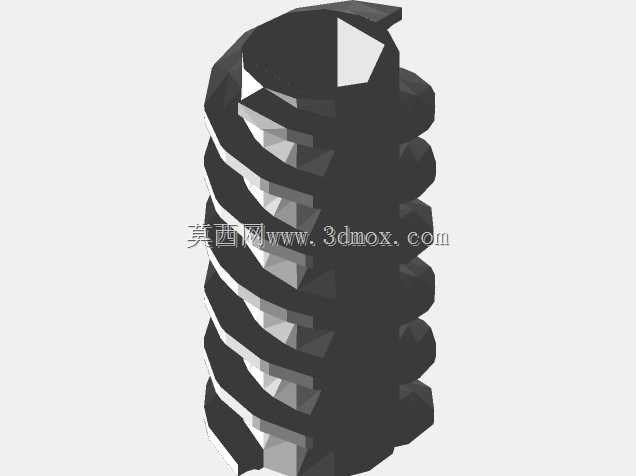

　　在聚合物加工、食品物料输送、3D打印耗材生产这类场景里，螺杆是核心的物料输送与塑化做功部件，不同于常规紧固件类螺钉的连接功能，这类变径输送螺杆的核心作用是通过螺旋槽的容积变化，完成物料的推送、压实、混炼甚至熔融塑化全流程，直接决定整套挤出系统的出料稳定性与成品均一性。从结构设计逻辑来看，这类螺杆采用等距不等深的基础构型，根部与驱动端连接的位置做了切边处理，并非常规的外螺纹紧固结构，切边平面是用来和驱动轴的卡槽配合，传递旋转扭矩，避免传动过程中出现打滑空转的问题，相比键连接的结构，这种切边传动的加工难度更低，装配时不需要额外的键槽加工工序，适合小规格桌面级挤出设备的快拆需求。螺杆的螺旋升角经过针对性匹配，针对颗粒状物料的进料段，

　　螺旋升角取偏大值，让进料口落下的物料能快速被螺旋齿卷入槽内，避免物料在进料口架桥堵塞；随着螺杆向出料端延伸，螺槽深度逐步收窄，这个设计是为了在物料向前输送的过程中，逐步压缩物料间的空隙，排出物料夹带的空气，同时配合机筒外壁的加热模块，让熔融态物料在螺槽内建立稳定的挤出压力，保证出料端的熔体密度均匀。从安装边界来看，这类螺杆的外径和配套机筒的内壁间隙控制在0.1到0.2毫米之间，间隙过大会导致物料在螺棱和机筒的缝隙处滞留，长时间受热出现降解碳化，直接影响挤出成品的外观和性能；间隙过小则会提高加工装配的精度要求，螺杆受热膨胀后容易和机筒内壁发生刮蹭，轻则增大驱动电机的负载，重则出现螺杆抱死的故障。螺杆的中心通孔是为了适配温控管路，

　　部分工况下需要在螺杆内部通入循环导热油或者冷却水，精准控制螺杆不同区段的表面温度，避免物料在螺杆表面粘附焦烧。螺旋齿的齿顶做了微小的倒角处理，不是尖锐的直角结构，一方面是避免装配过程中齿顶边缘刮伤机筒内壁的光洁表面，另一方面也能减少齿顶位置的物料滞留，让物料在螺槽内的流动更顺畅，减少局部剪切过热的问题。在实际应用中，这类单螺杆结构除了用在常规的塑料挤出生产线，也大量适配桌面级FDM3D打印机的耗材挤出机构，以及小型实验室用的混炼挤出设备，相比双螺杆结构，单螺杆的加工成本更低，维护拆装更方便，针对单一物料的稳定输送场景，可靠性反而更高。设计这类螺杆的时候，需要重点校核螺杆的扭转强度，因为螺杆在挤出过程中，

　　出料端的熔体反压会作用在螺杆端面上，加上物料和螺槽、机筒内壁的摩擦阻力，驱动端需要传递足够的扭矩才能带动螺杆稳定旋转，所以螺杆的芯轴直径不能过小，避免长期高负载运行下出现扭转变形甚至断裂的问题。另外螺棱的厚度也需要匹配加工物料的特性，加工带有玻纤填充的改性物料时，螺棱表面需要做硬化处理，同时适当增加螺棱厚度，减少硬质填料对螺棱的磨损，延长螺杆的使用寿命；如果是加工粘性较高的弹性体物料，螺棱厚度可以适当减小，增大螺槽的有效容积，提升物料的输送效率。螺杆末端的结构没有做额外的混炼元件设计，属于基础型输送螺杆，适合对混炼要求不高的纯色物料挤出场景，如果需要做共混改性加工，可以在这个基础构型的末端增加销钉或者屏障段结构，提升物料的剪切混炼效果，但对应的驱动扭矩也需要同步提升。
