工业设备支撑立柱底座结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:697889
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计
  • 工业设备支撑立柱底座结构设计

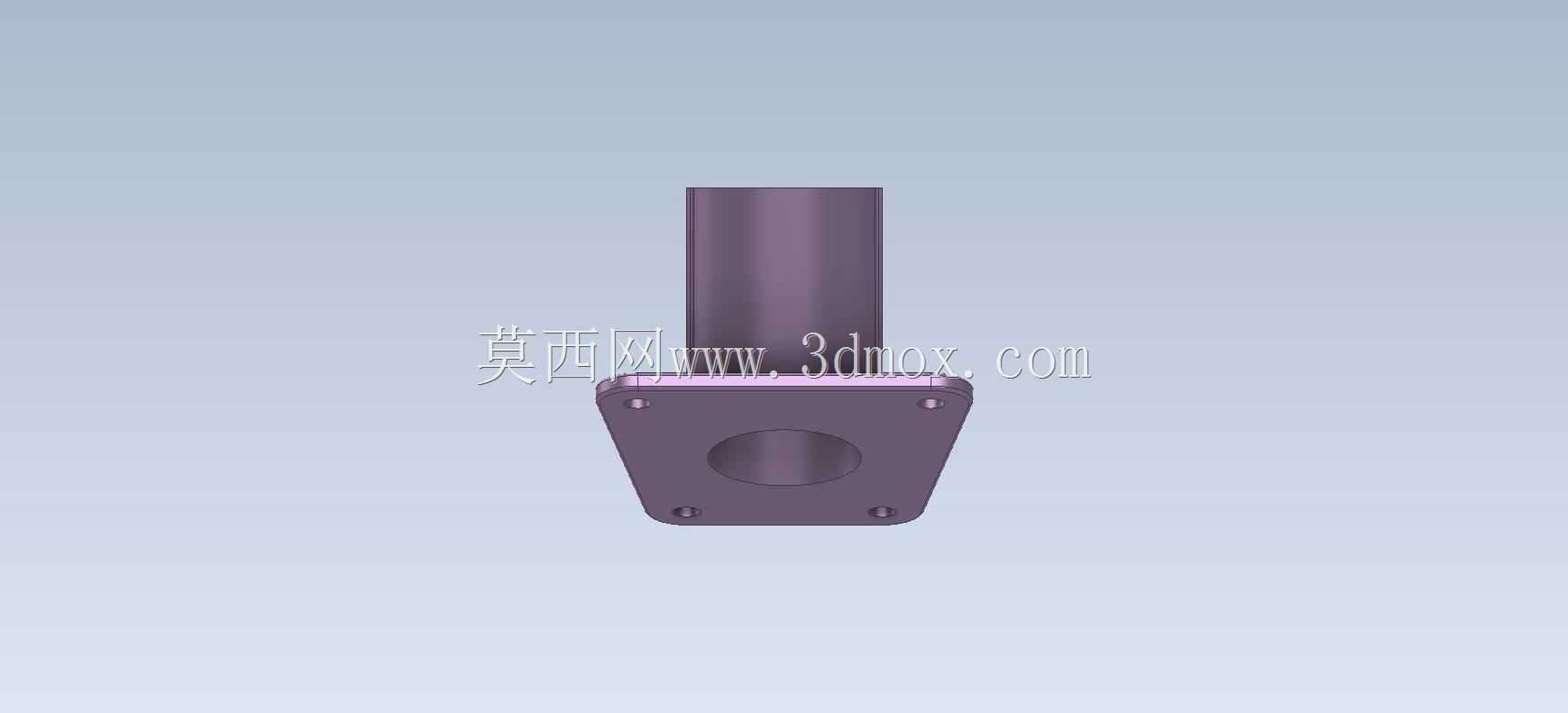

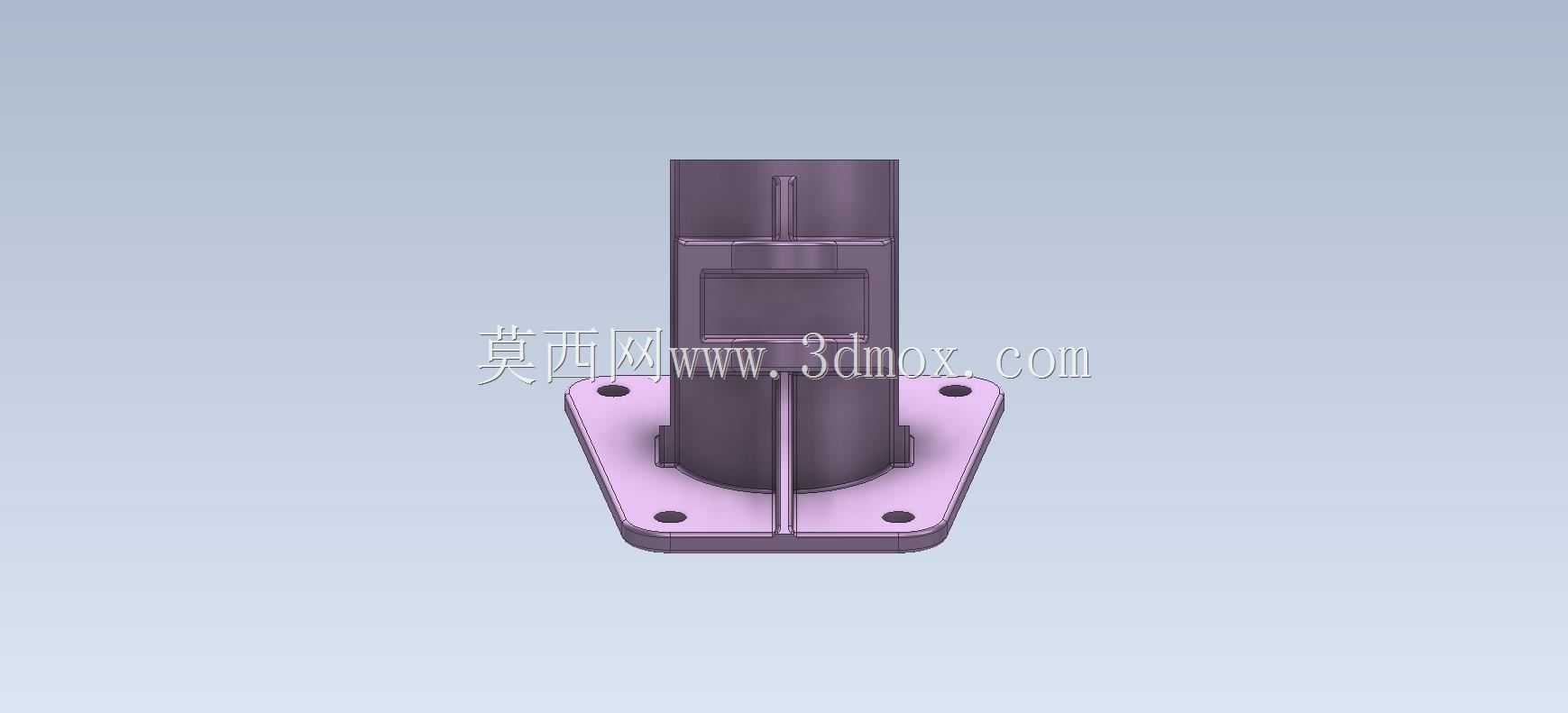

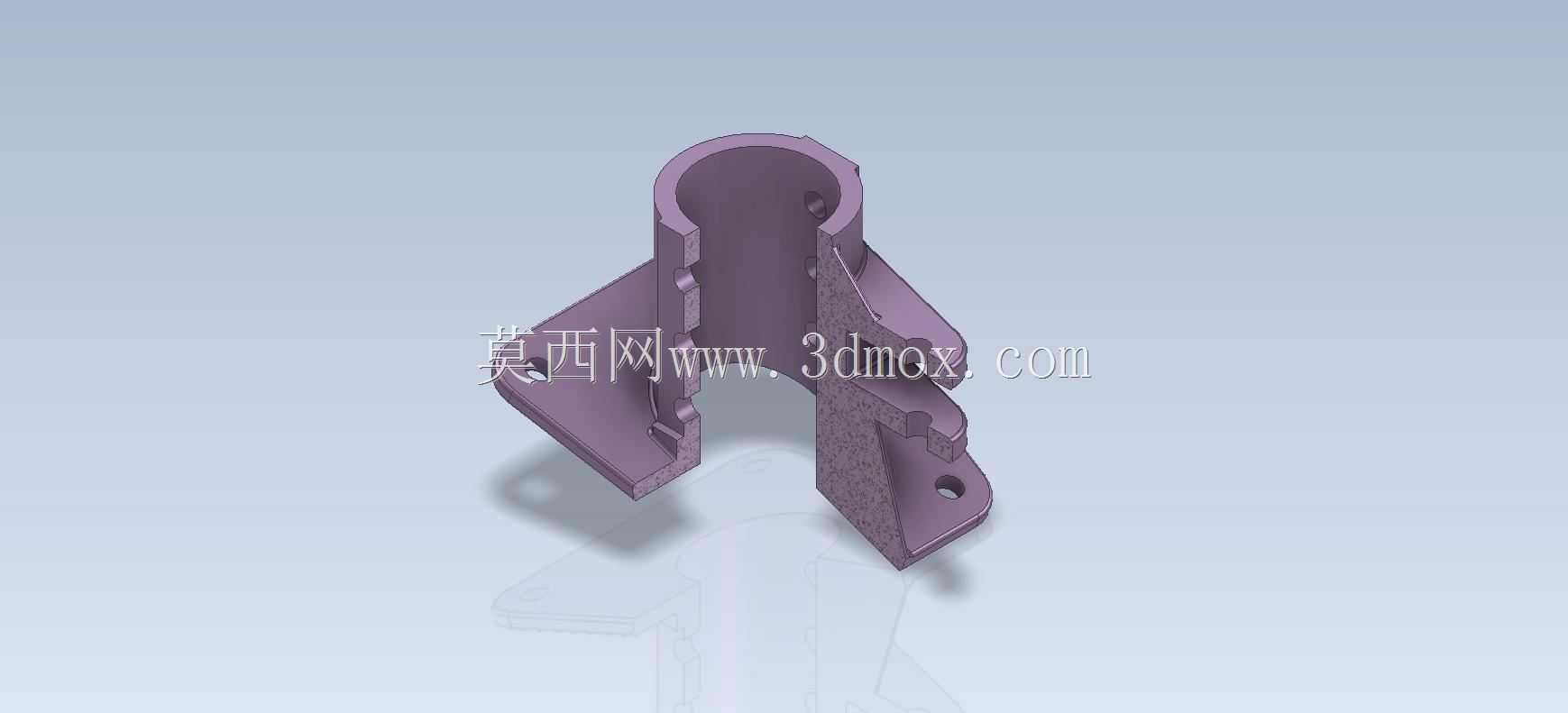

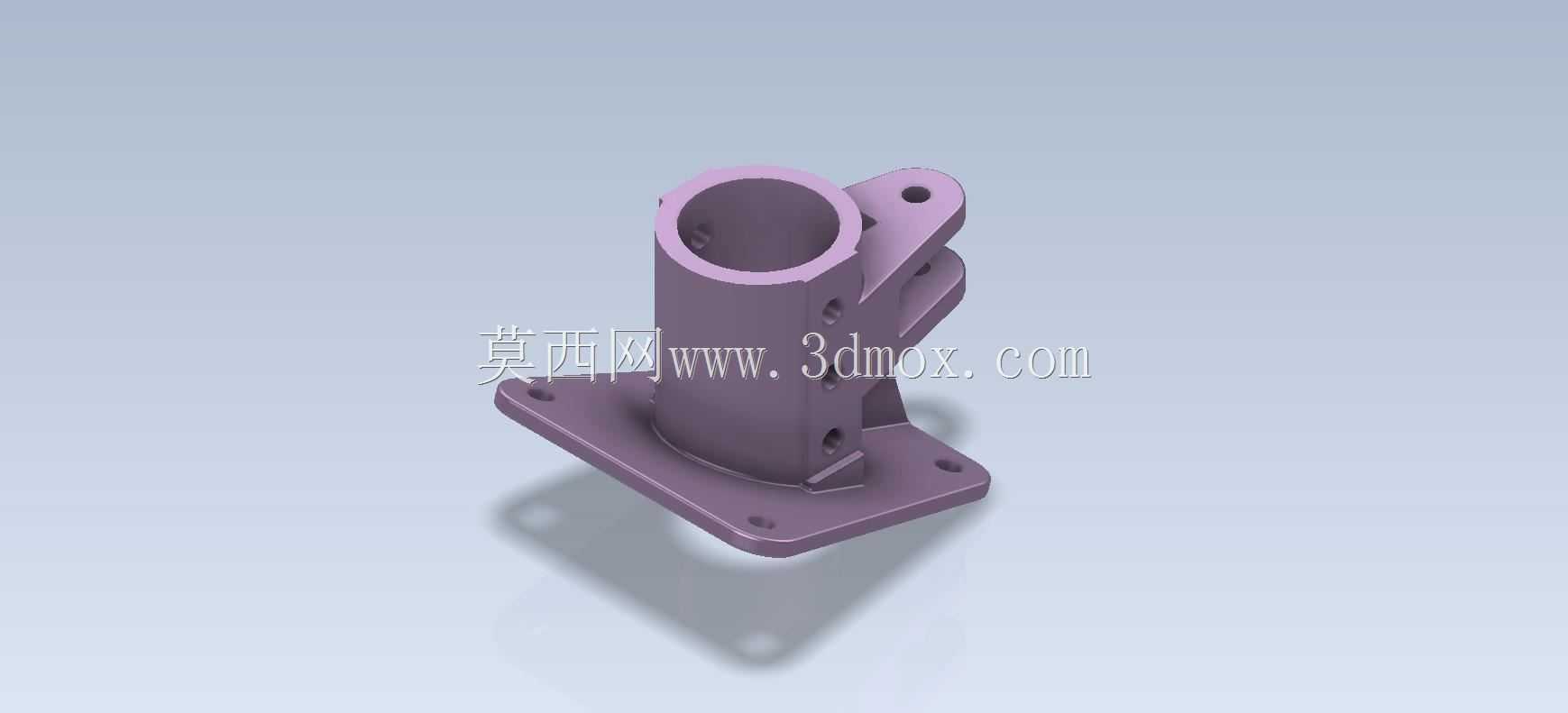

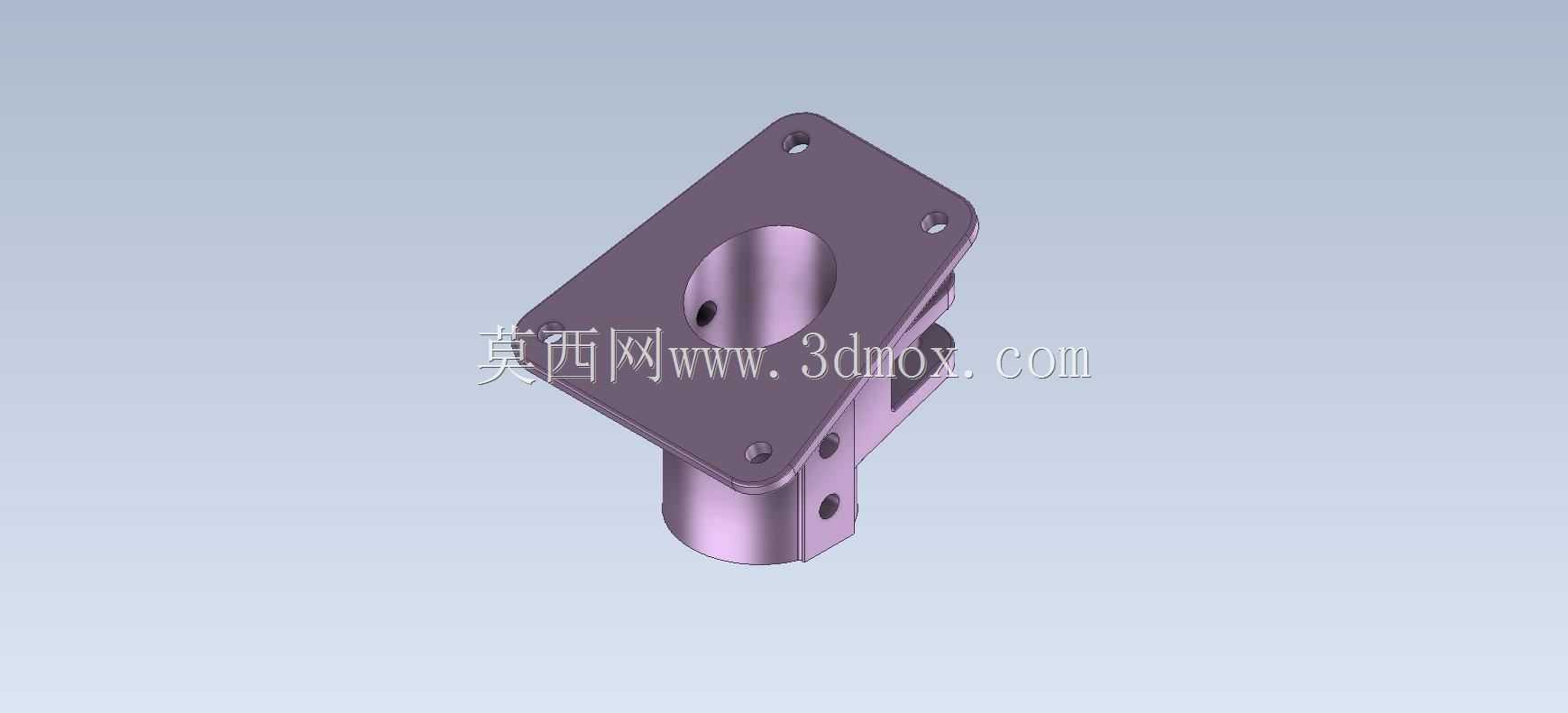

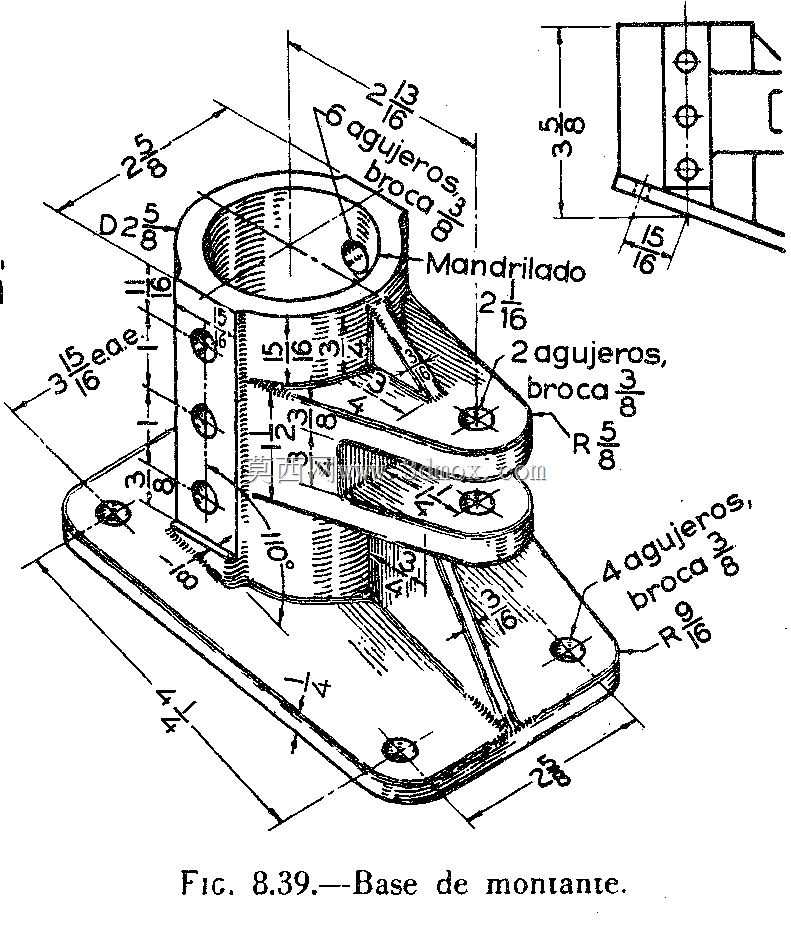

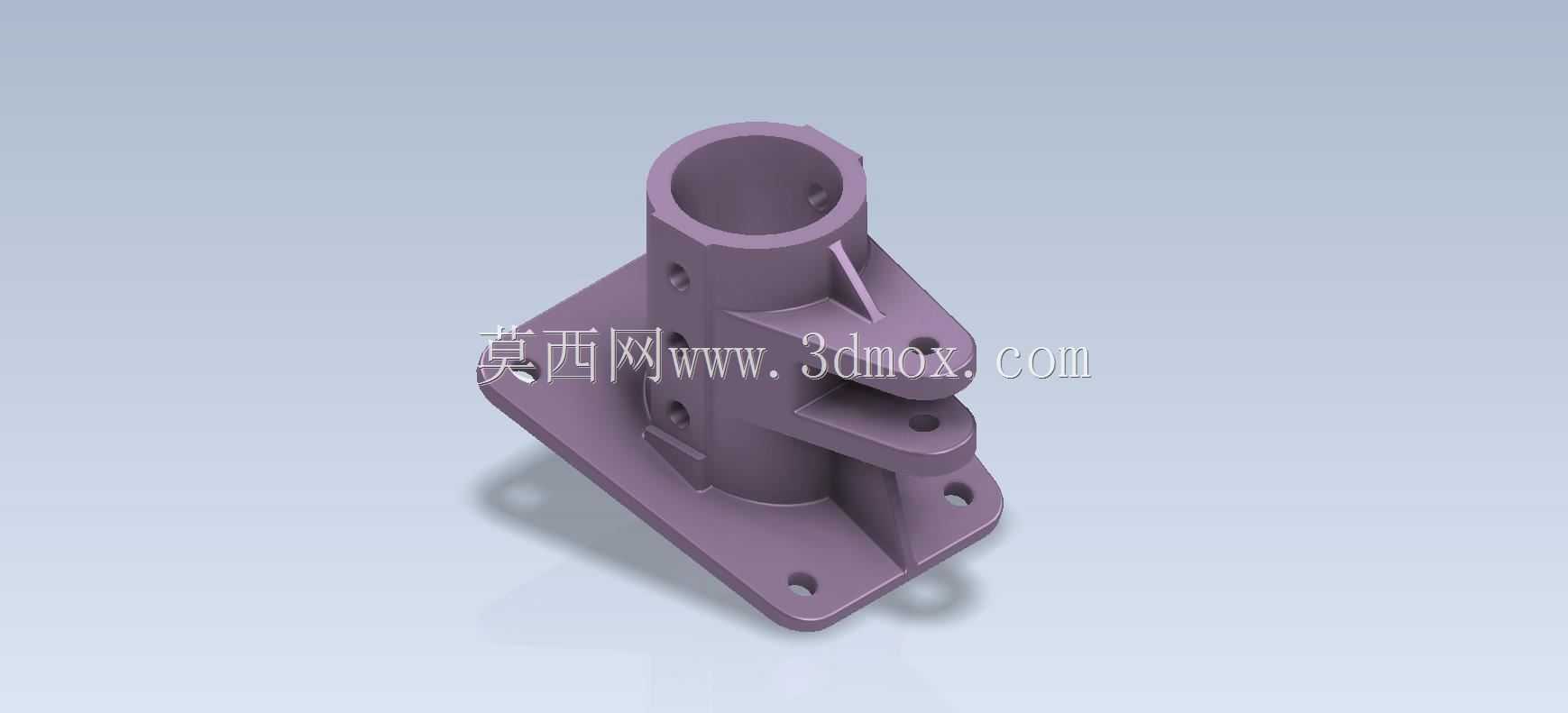

  这类带方形安装法兰的立柱支撑座,在轻工自动化输送线、小型工装夹具架体、物料分拣设备的立柱接驳环节应用十分广泛,核心作用是实现竖向圆管立柱与底部安装基面的刚性连接,同时为侧面挂载的传感器支架、导向滑轨、小型气动元件提供统一的安装接口。从实际使用场景来看,这类零件大多采用铸铁压铸或者铝合金铣削加工,部分小载荷场景也会采用增强尼龙注塑成型,不同材质对应的载荷适配区间差异明显,铸铁款适配单立柱承载150kg以内的静态架体,铝合金款适配80kg以内的轻量化移动设备,尼龙款则多用于30kg以内的桌面级小型工装。

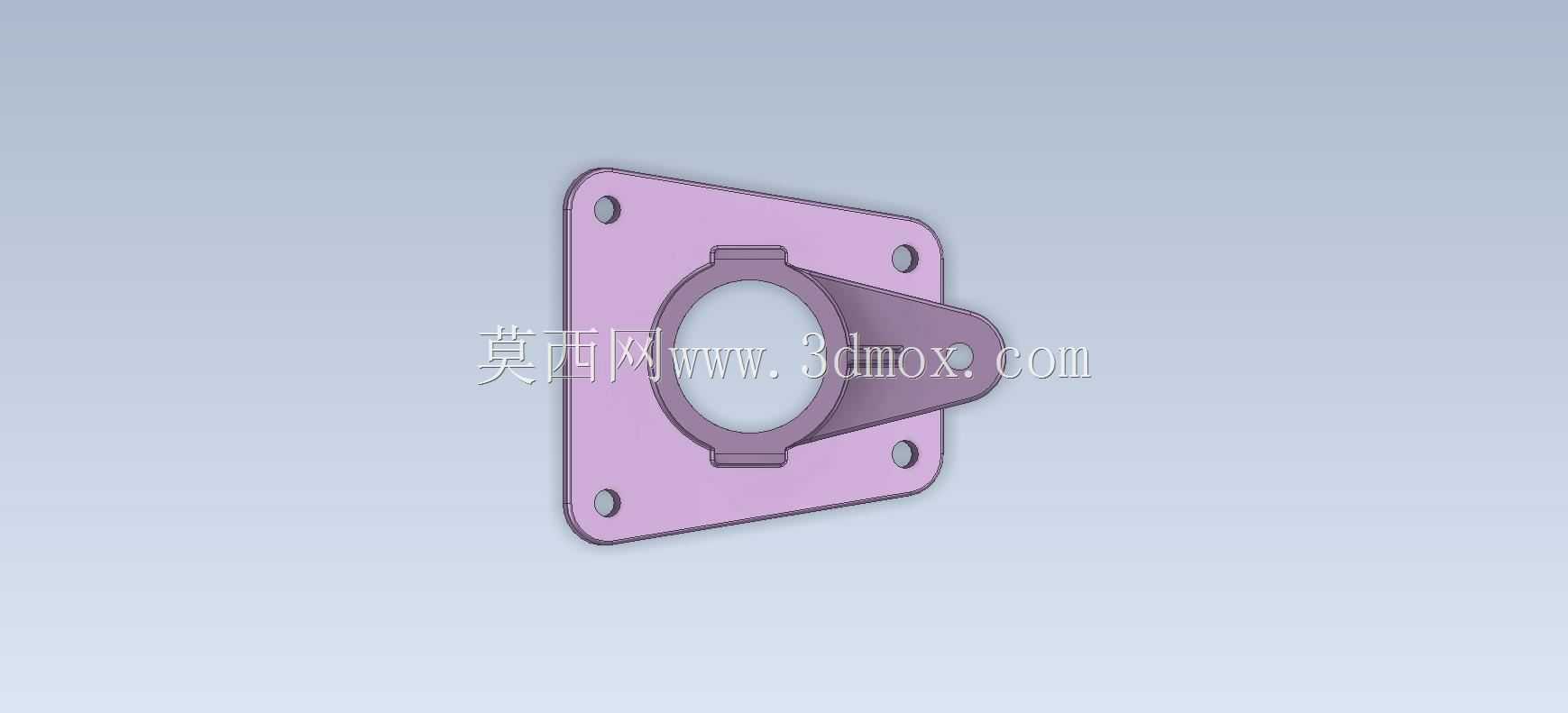

  从结构设计逻辑来看,底部方形法兰的四个安装孔采用沉头设计,适配M8内六角螺栓安装,沉头深度控制在3mm,既可以保证螺栓头完全埋入法兰平面不突出,避免安装后底座与基面存在间隙影响支撑稳定性,又能控制法兰整体厚度在12mm,兼顾刚性与材料成本。法兰与竖向立柱筒体的衔接位置设置了周向均匀分布的三角加强筋,筋板厚度4mm,从法兰上表面一直延伸到筒体总高度的三分之一位置,这个高度的加强筋设计可以有效抵消立柱受侧向力时在根部产生的弯矩,避免长期受载后焊缝或者衔接位置出现开裂,相比无筋板的直筒衔接结构,侧向抗形变能力可以提升60%以上。

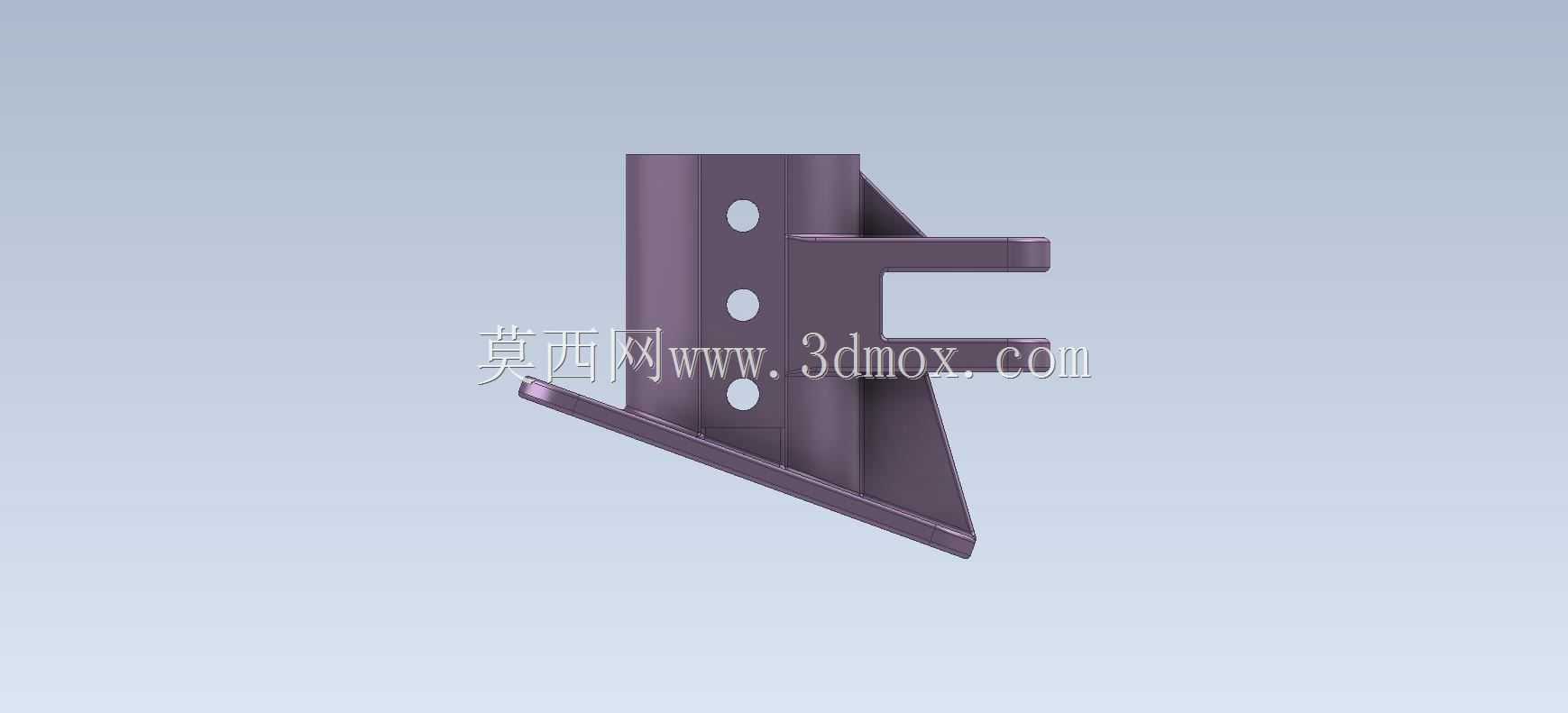

  竖向筒体的内径适配直径40mm的标准圆管立柱,筒体侧壁设置了两个径向的顶丝孔,安装时将圆管插入筒体内部,拧紧M6顶丝即可实现立柱与底座的无间隙固定,不需要额外焊接,拆装调整十分方便,适合需要频繁调整架体高度的实验类工装、临时搭建的生产线接驳工位。筒体侧面延伸出的两层带孔耳板,是专门为侧面挂载件设计的安装接口,两层耳板的孔位同轴度控制在0.1mm以内,适配直径10mm的铰接销轴,可以直接挂载小型气动推杆的尾端、导向杆的固定座或者传感器安装支架,不需要额外在立柱上钻孔焊接,大幅降低现场装配的工作量。耳板与筒体衔接的位置同样设置了小型加强筋,避免挂载件受载后耳板出现弯折变形。

  在安装边界方面,这款底座的法兰外形尺寸为100mm×100mm,四个安装孔的中心距为78mm×78mm,安装时需要在基面预留至少110mm×110mm的平整安装区域,若采用膨胀螺栓安装在水泥基面,需要保证基面钻孔深度不小于40mm,确保膨胀螺栓的锚固力足够。筒体总高度为120mm,立柱插入筒体的深度不小于60mm,才能保证顶丝锁紧后立柱不会出现晃动。侧面耳板的外伸长度为35mm,挂载点距离立柱中心的水平距离为55mm,设计挂载载荷时需要考虑力臂带来的弯矩影响,单耳板的静态挂载载荷建议不超过15kg,动态冲击场景下需要将载荷控制在8kg以内,避免长期受载后耳板出现疲劳变形。

  从建模细节来看,所有棱边都做了R1.5的圆角处理,既可以避免加工后锐边割手,又能减少压铸或者铣削加工时的应力集中,提升零件的抗疲劳性能。筒体顶部的端口做了1×45°的倒角,方便安装时圆管能够顺利插入,不会因为端口的毛刺或者微小变形导致卡滞。顶丝孔的位置设置在筒体总高度的二分之一处,这个位置锁紧顶丝时,顶丝的顶紧力可以作用在插入立柱的中间段,避免顶在立柱端部导致锁紧力不足。两层耳板的间距为40mm,适配市面上绝大多数小型气动元件、铰接件的安装尺寸,不需要额外加装垫片调整间距。

  在实际设备装配中,这类支撑座往往作为架体的基础固定件批量使用,一条10米长的小型输送线通常需要8-12个同规格底座来支撑整体架体,相比传统的焊接式立柱底座,这种装配式底座的安装效率可以提升40%以上,后期设备移位或者调整布局时,只需要松开螺栓和顶丝就可以拆解,不会产生焊接废件,材料复用率更高。针对有防腐需求的食品加工场景,还可以在零件表面做阳极氧化或者喷塑处理,适配潮湿、有弱腐蚀的生产环境,处理后的零件表面硬度更高,抗刮擦性能更好,适合频繁拆装调整的使用场景。
