带安装座的管状连接支撑机械构件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:697890
  • 带安装座的管状连接支撑机械构件
  • 带安装座的管状连接支撑机械构件
  • 带安装座的管状连接支撑机械构件
  • 带安装座的管状连接支撑机械构件
  • 带安装座的管状连接支撑机械构件
  • 带安装座的管状连接支撑机械构件
  • 带安装座的管状连接支撑机械构件

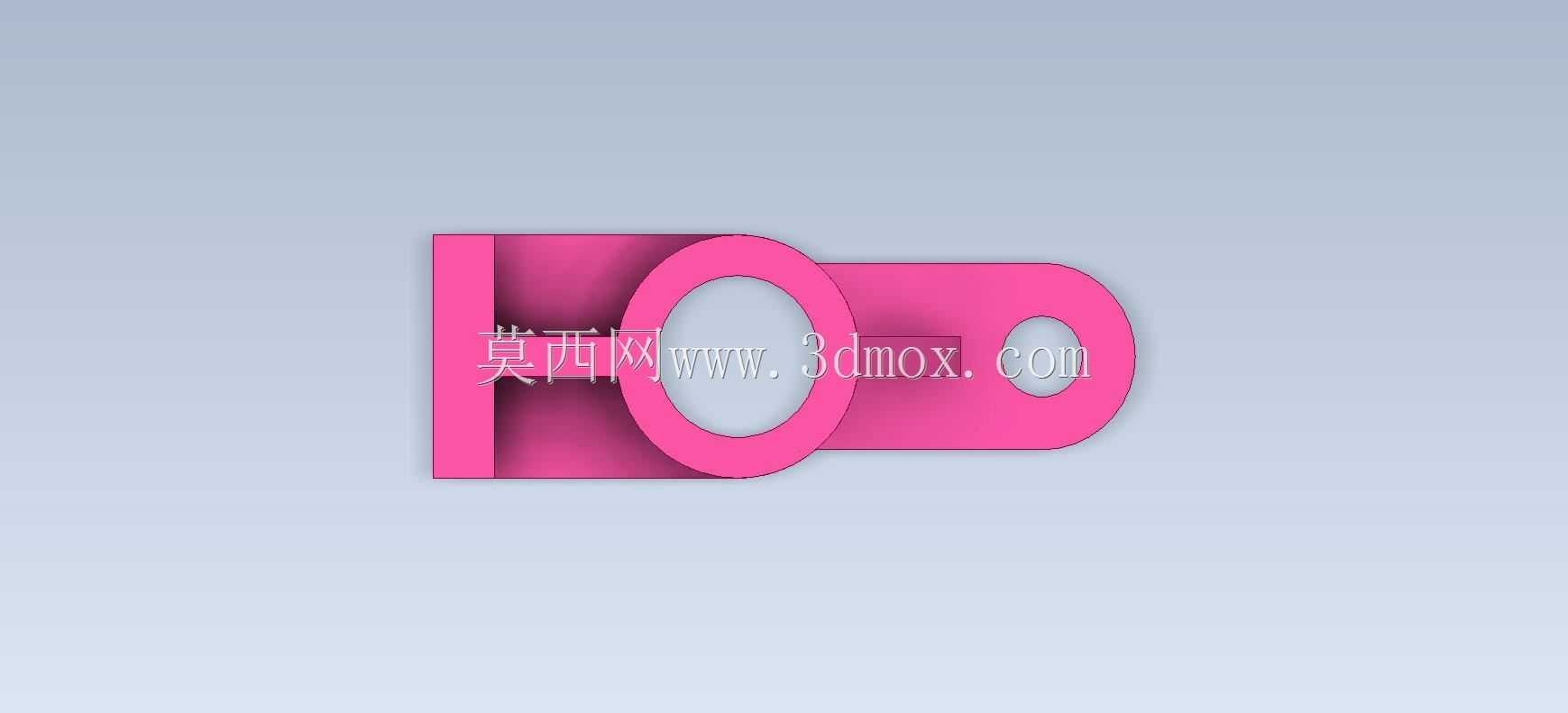

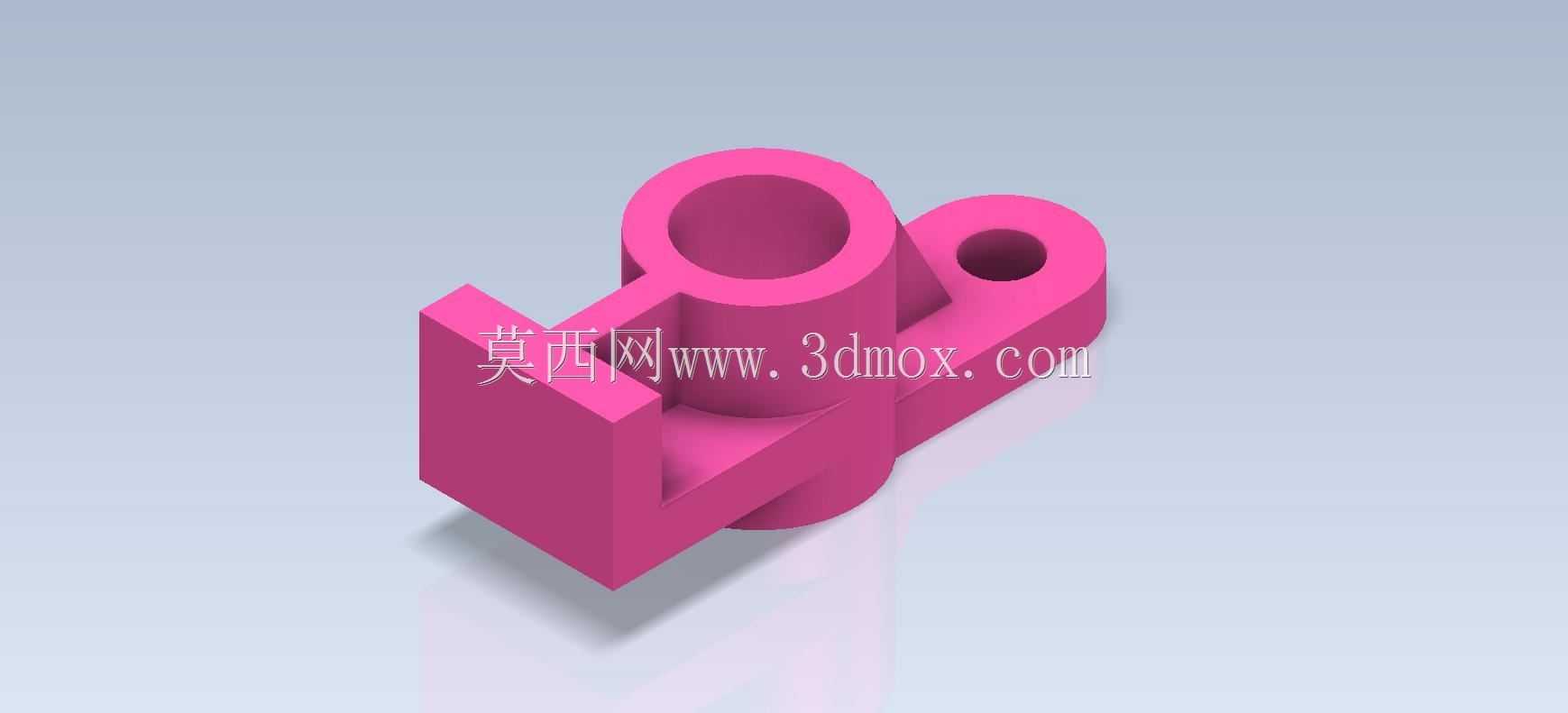

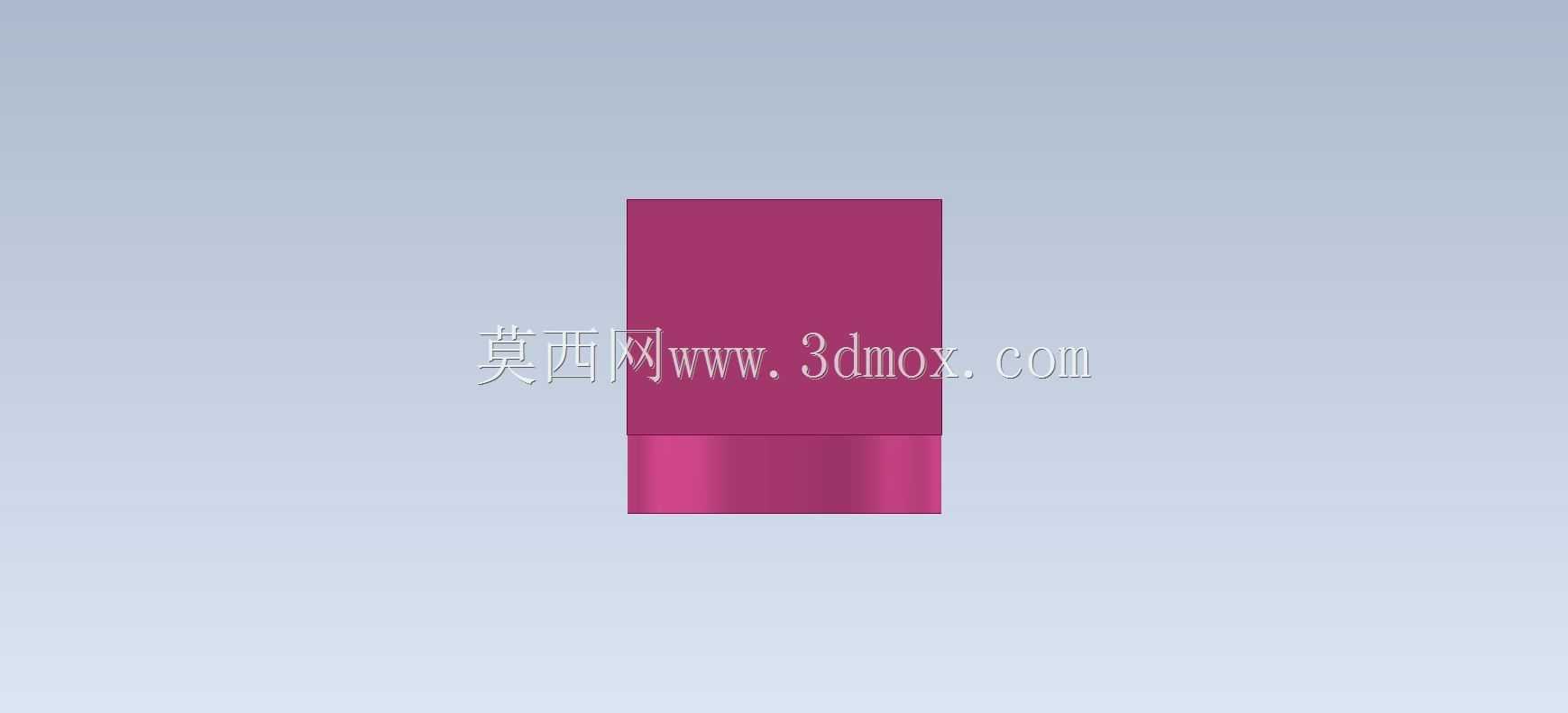

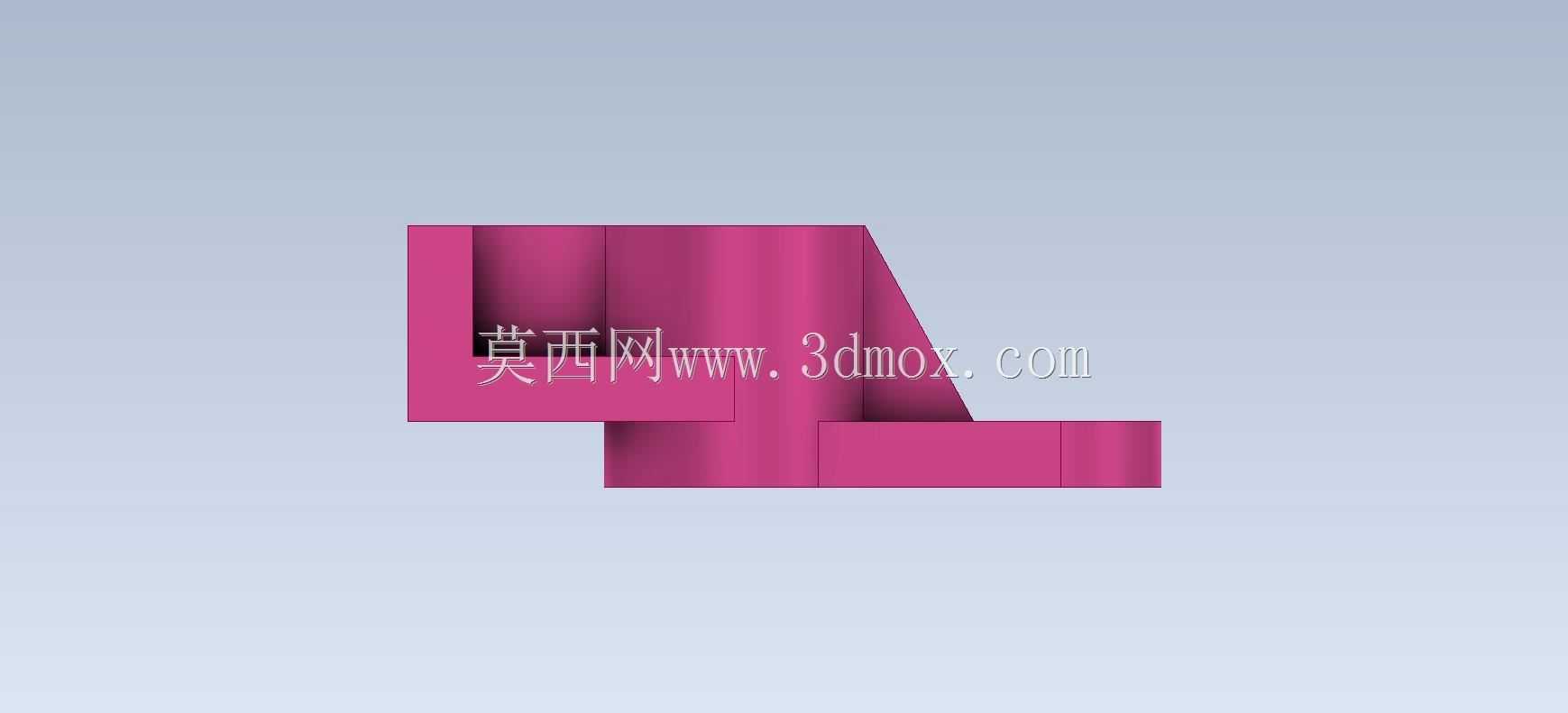

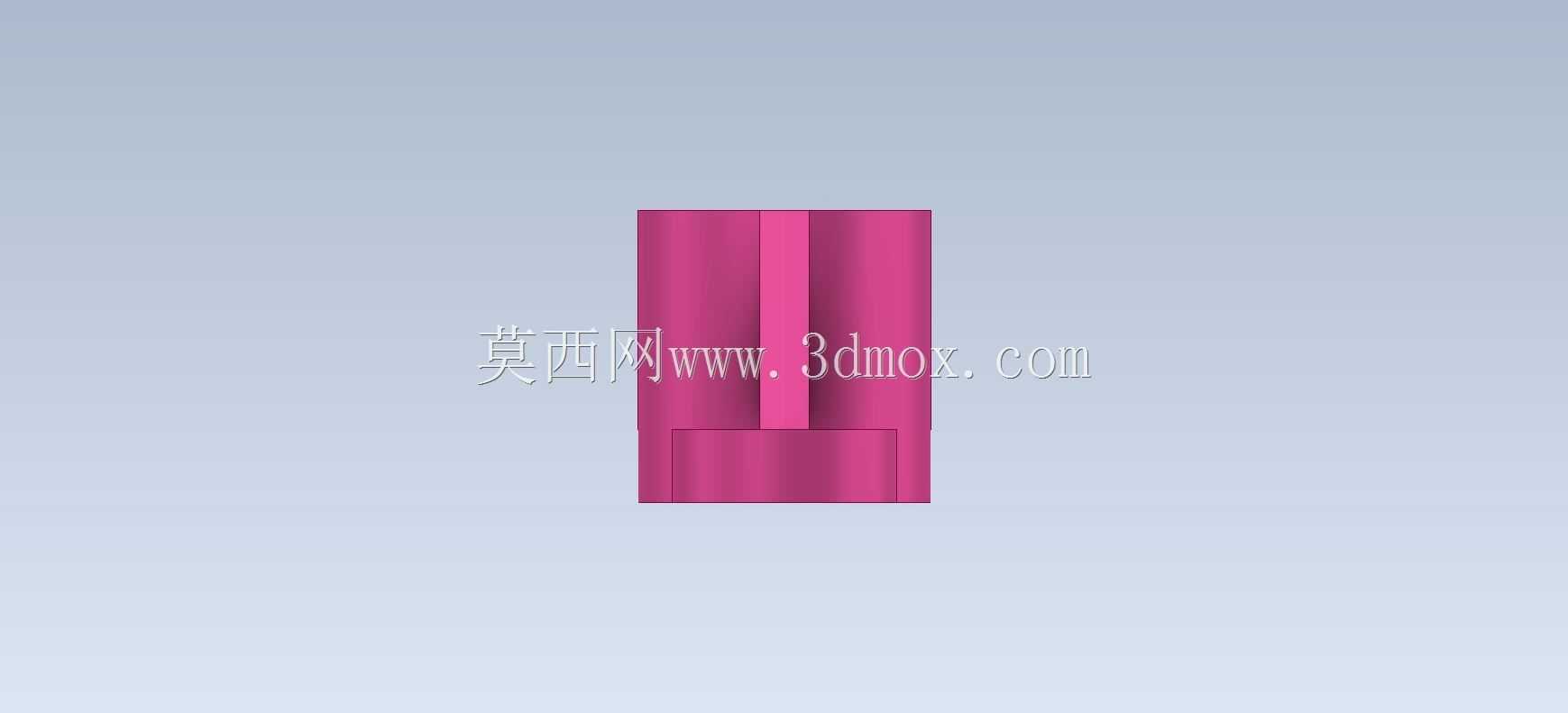

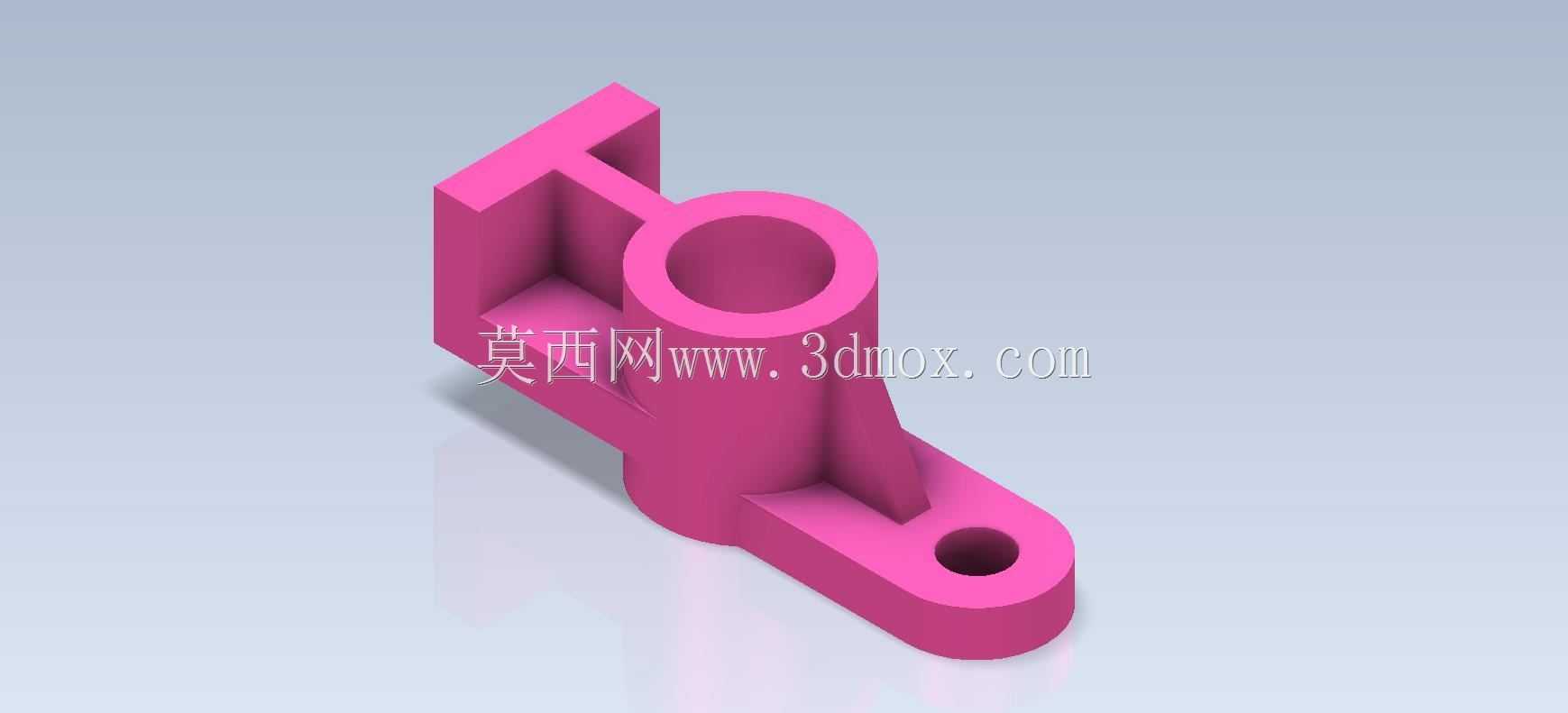

  这类带侧向安装耳的管状支撑构件,在轻工输送线、小型自动化工作站的气路管线排布场景中十分常见,主要承担硬质管路的末端定位、外接执行元件的承载连接作用,区别于普通的直通管接头,它自带的一体化安装底座不需要额外搭配管夹,能直接通过螺栓固定在设备的型材框架或者安装板面上,减少装配环节的零件数量,降低现场安装的调整工作量。从结构细节来看,主体的竖直圆筒段是核心的通流或者轴类零件容纳空间,内壁的加工精度需要根据实际使用场景调整,如果走压缩空气介质,内壁粗糙度要控制在Ra1.6以内,避免气流扰动带来的额外噪音,如果是作为光轴的滑动支撑座,内壁还需要预留油槽或者镶嵌自润滑衬套的安装余量。侧向延伸的安装耳和主体圆筒做了圆弧过渡的加强筋连接,

  这个位置是应力集中的高发区域,在做有限元校核的时候要重点关注,当管路受到侧向冲击力或者外接元件存在偏载的时候,加强筋能把集中应力分散到整个安装耳的平面上,避免根部出现断裂失效。安装耳上的通孔是沉孔设计,装配的时候内六角螺栓的头部可以完全沉入孔内,不会突出安装平面,避免和周边的运动部件发生干涉,两个安装孔的中心距需要严格控制公差,一般要做到±0.05mm以内,保证和设备安装面上的预加工孔位完全对齐,不会出现强行装配带来的内应力残留。设计这类零件的时候,首先要确定主体圆筒的内径尺寸,这个尺寸是和适配的管路外径或者支撑轴径直接匹配的,要根据流通的介质流量、或者支撑轴的承载能力来计算,壁厚的选择要兼顾强度和轻量化,一般在3-5mm之间,

  根据实际使用的材料调整,如果用ABS工程塑料做3D打印验证,壁厚可以适当加厚到6mm,如果是铝合金压铸量产,壁厚可以控制在2.5mm左右,避免压铸过程出现缩孔缺陷。安装耳的伸出长度要根据现场的安装空间确定,不能太长导致整体结构刚性不足,也不能太短让螺栓安装的时候没有足够的扳手操作空间,一般来说安装孔中心到主体圆筒外壁的距离要大于螺栓直径的1.5倍,保证装配的时候套筒扳手能顺利操作。零件的所有外边缘都做了R1左右的倒角处理,一方面是避免加工和装配过程中锋利的边缘划伤操作人员,另一方面也能减少应力集中,提升零件的抗疲劳性能。在实际的设备改造场景中,这类零件经常用来替换原来的管夹加接头的组合结构,原来的组合结构需要采购标准管夹、直通接头、

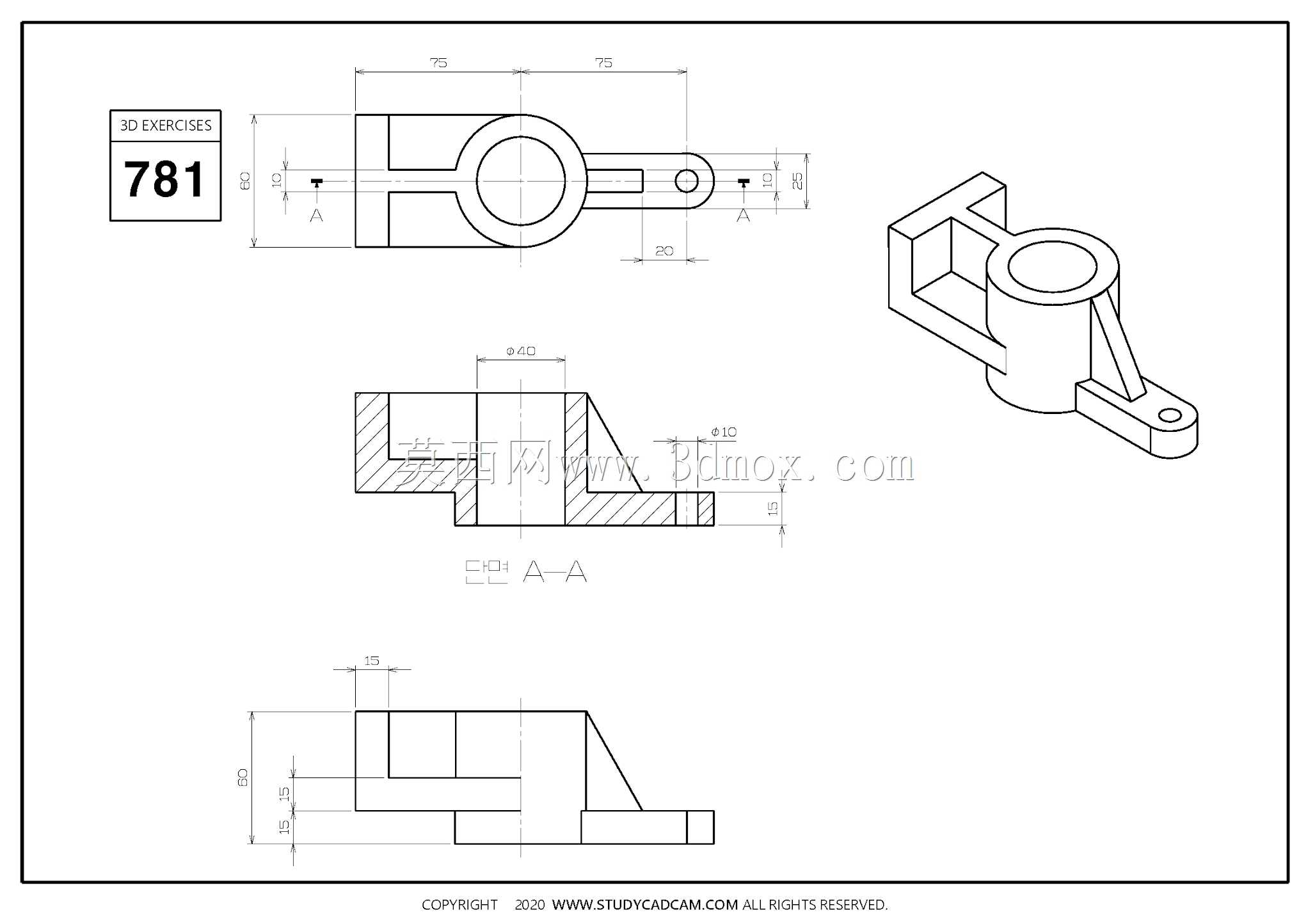

  安装螺栓三个零件,装配的时候还要调整管夹的松紧度,太松会出现管路窜动,太紧会夹扁塑料管路影响通流,一体化的支撑构件直接把这几个功能整合到一起,一次安装就能完成定位和连接,后期维护的时候也不需要反复调整管夹位置。做三维建模的时候,要注意几个特征的先后顺序,首先拉伸主体圆筒的基础特征,然后做安装耳的拉伸,之后添加过渡的加强筋,最后做安装孔、倒角和圆角的细节,建模过程中要充分考虑后续的加工工艺性,如果是采用机加工方式生产,要避免出现内部的倒扣结构,所有特征都要能通过三轴铣床一次装夹加工完成,如果是采用注塑或者压铸生产,要拔模斜度控制在1°-1.5°之间,方便零件从模具中顺利脱出,不会出现表面拉伤的问题。安装边界方面,零件装配完成后,主体圆筒的轴线要和安装面保持垂直,垂直度公差要控制在0.1mm以内,如果是作为气路连接使用,这个垂直度偏差会导致外接管路出现倾斜,长期使用会在管路接头处产生持续的内应力,容易出现漏气的问题,如果是作为轴支撑使用,垂直度偏差会导致光轴滑动的时候出现卡滞,加速衬套的磨损。零件底部和安装面接触的平面要保证平面度在0.05mm以内,装配的时候能完全贴合在安装板面上,不会出现倾斜,连接螺栓的预紧力要控制在合理范围,不能太大导致安装耳出现变形,尤其是采用塑料材质的时候,过大的预紧力会导致安装耳开裂,一般M4的螺栓搭配塑料零件的时候,预紧力控制在1.5N·m左右就足够。
