日常做非标设备结构设计时,这类带安装耳的轴套支撑件是非常常见的功能件,很多小型传动、定位机构里都会用到类似结构,核心作用是给旋转轴、导向杆提供稳定的径向支撑,同时通过自带的安装位直接固定在设备基板或者型材架上,省去额外做转接支架的麻烦。先看实际应用场景,这类零件常出现在小型自动化送料机构的摆臂转轴支撑位、轻工设备的连杆铰接座、工装夹具的定位导套安装位,部分小型检测设备的探针导向组件也会用到同构型的支撑件,因为结构紧凑,安装固定点和支撑孔位集成在一体,不需要额外拼接多个零件,装配时的累计误差更容易控制。

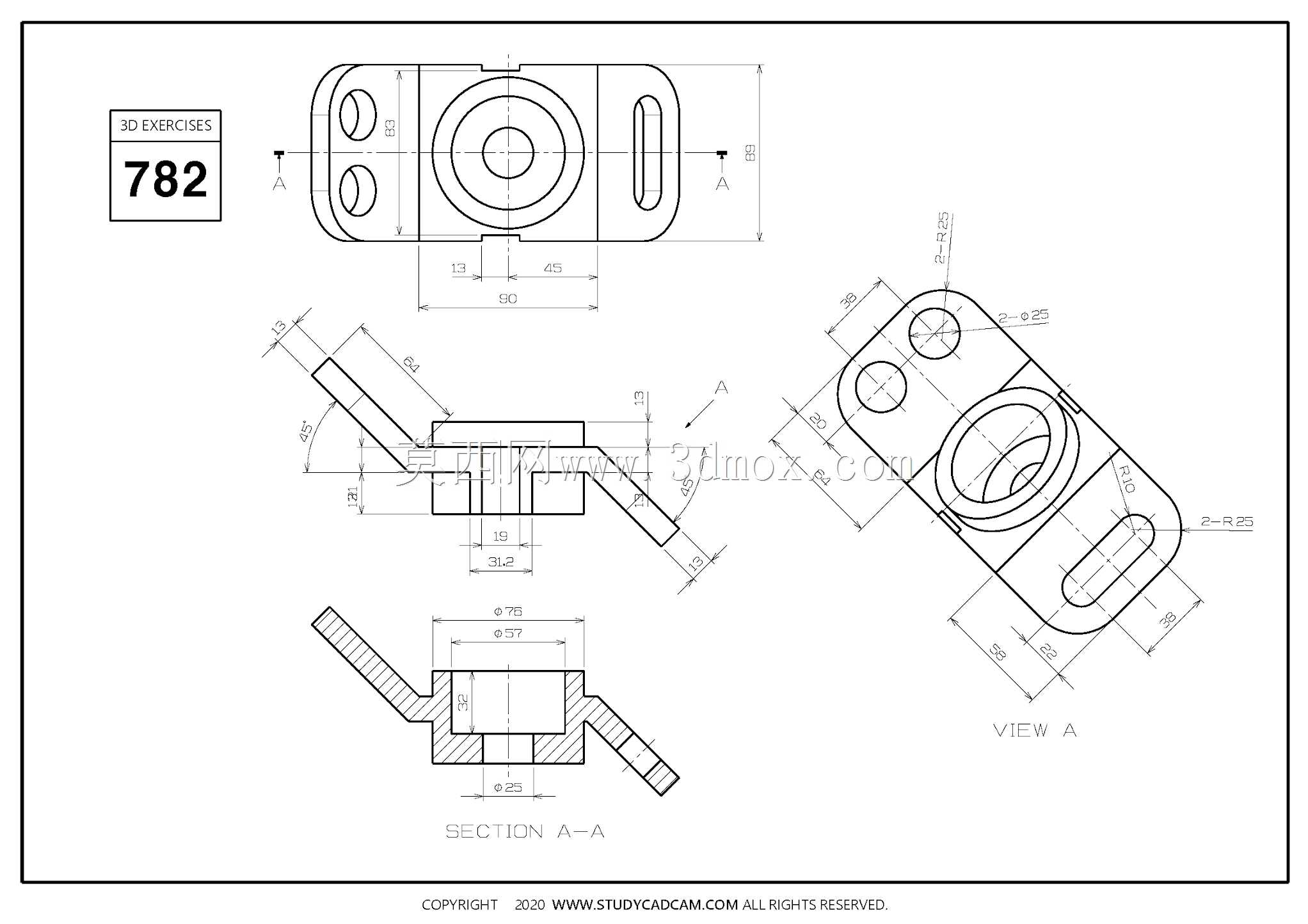

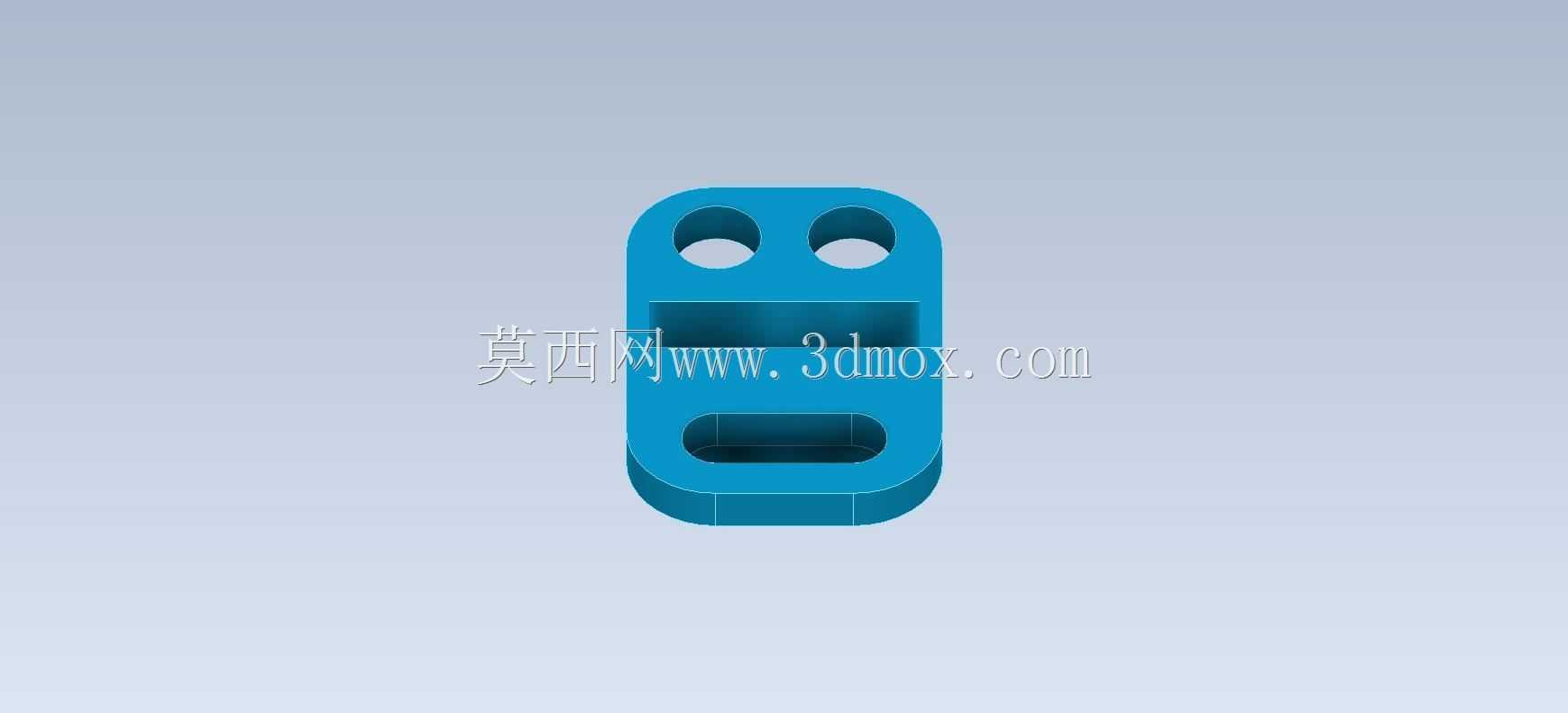

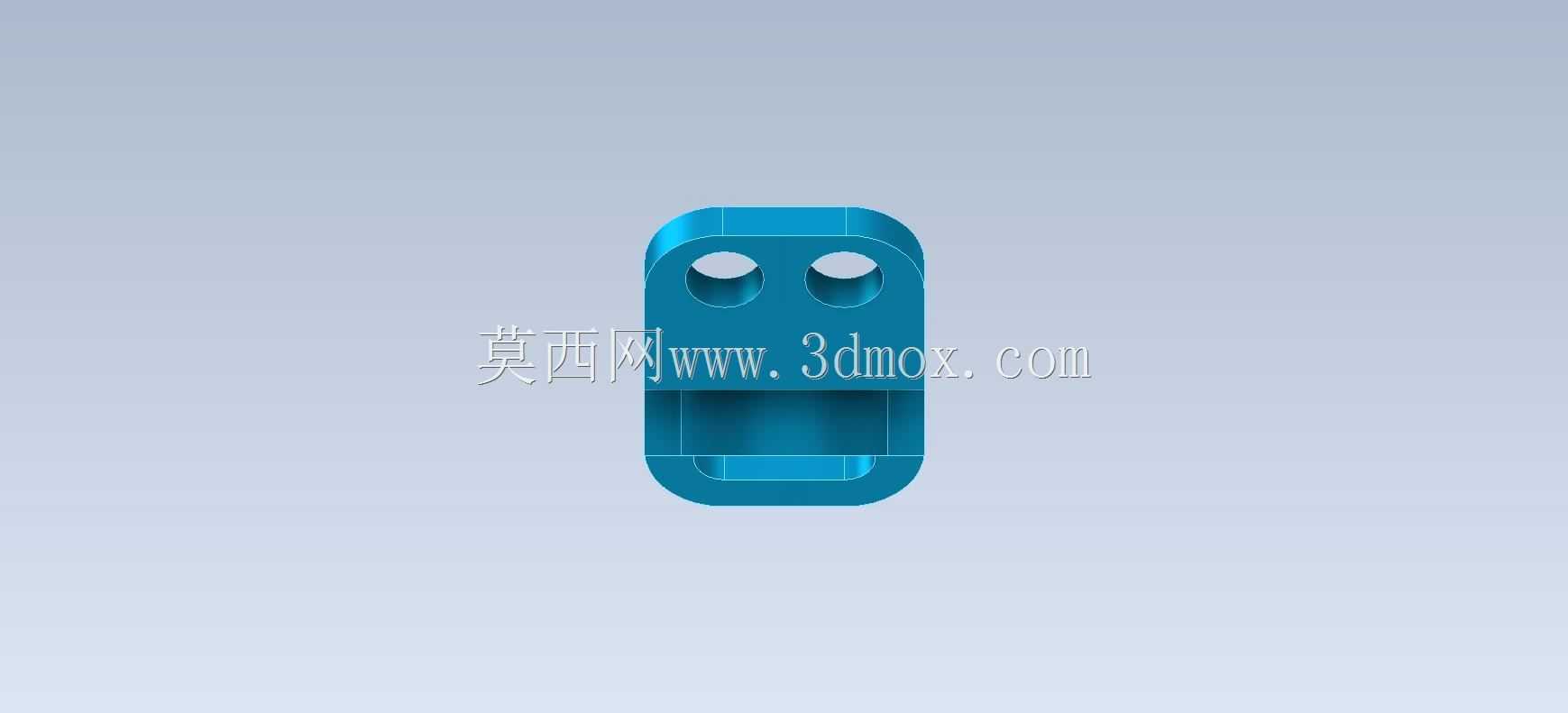

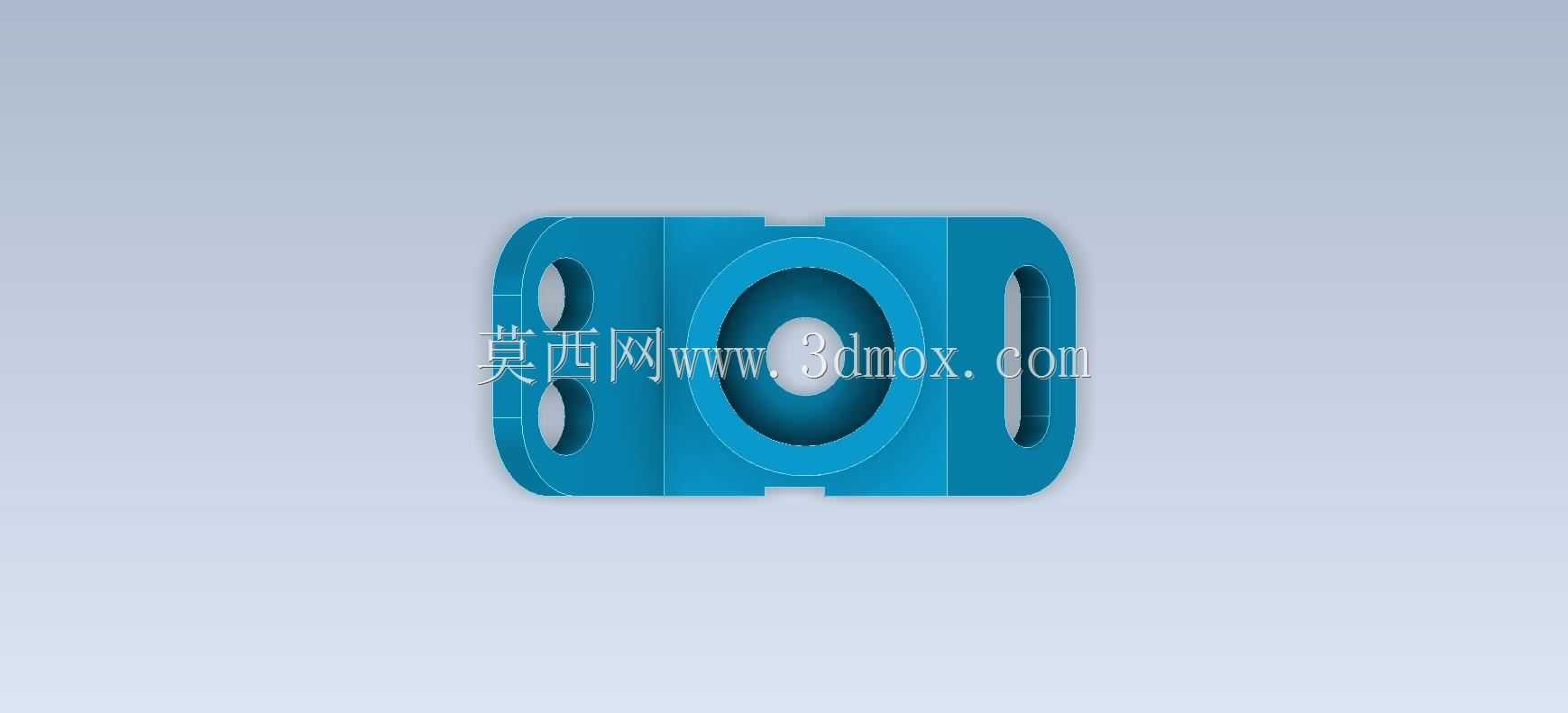

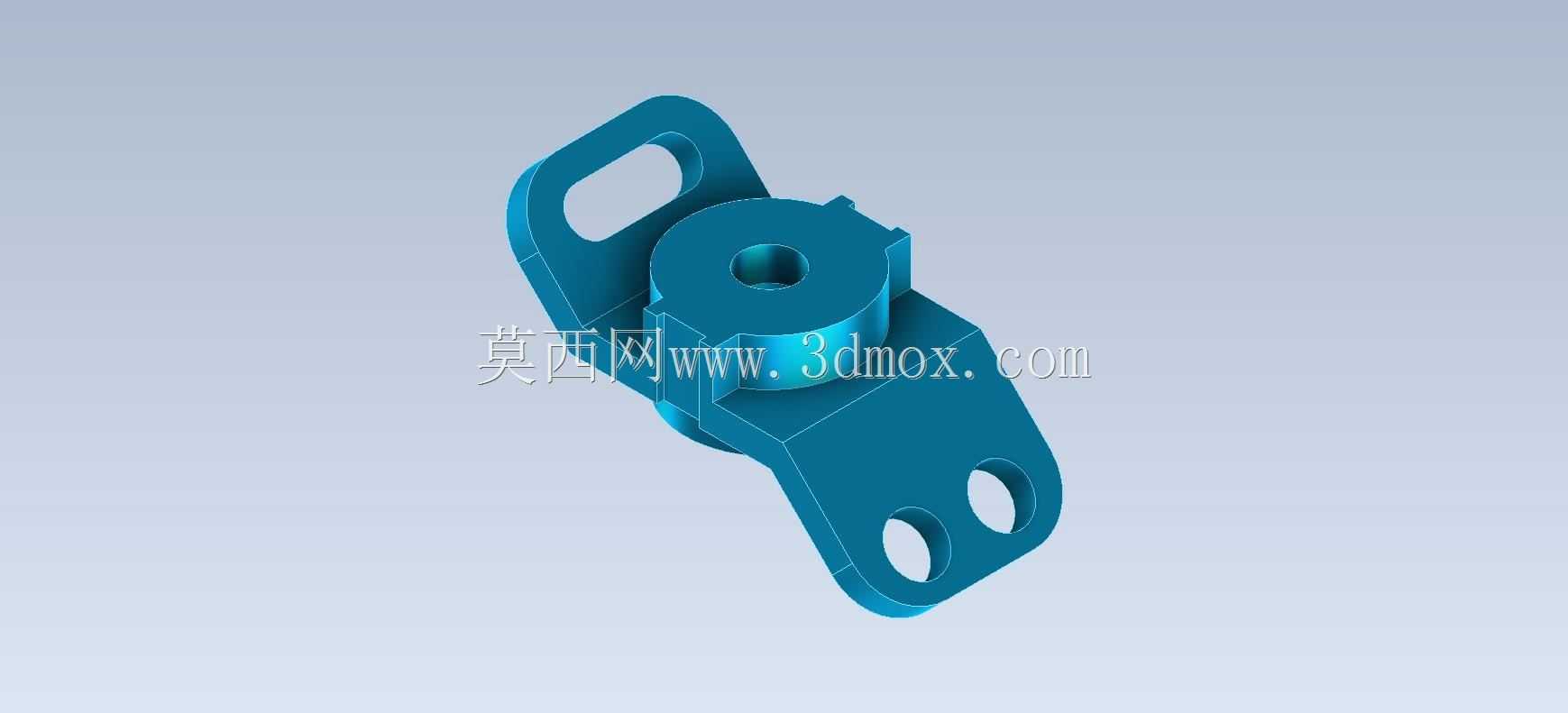

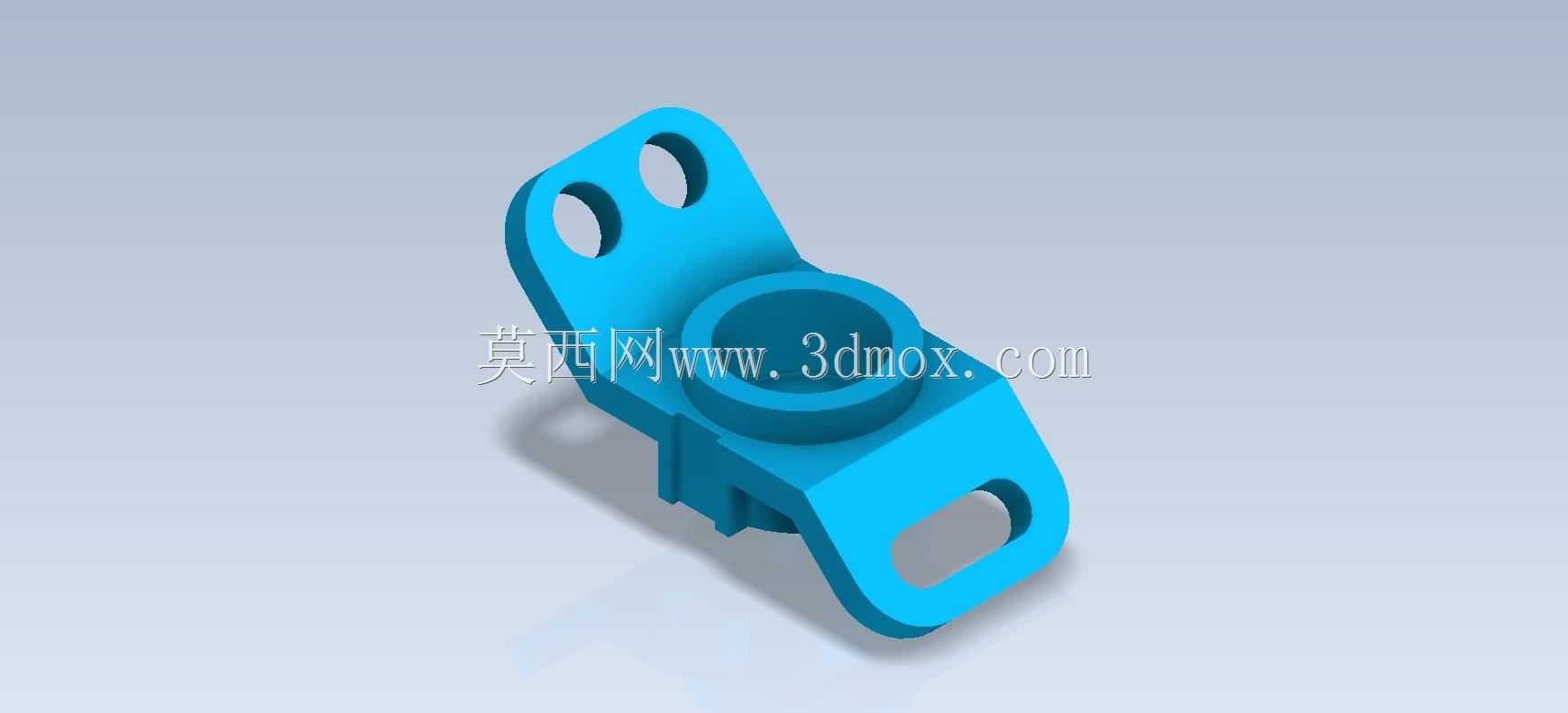

从功能特性来看,中间的带台阶通孔是核心功能位,台阶结构可以对装入的轴套或者轴承做轴向限位,避免轴系工作时出现轴向窜动,孔的内壁需要保证足够的圆柱度和表面粗糙度,才能和配套的轴套、轴承外圈形成稳定配合,减少转动时的偏磨。两侧延伸出的安装耳上开有安装孔,其中一侧的两个孔是圆形通孔,用来穿螺栓做主要的紧固定位,另一侧的长圆孔是腰型调节孔,装配时可以微调整个支撑座的安装位置,补偿机架加工时的孔位误差,也能在后期维护时调整轴系的中心距,消除装配应力,这个细节是很多新手设计时容易忽略的,全用圆孔的话一旦机架加工孔位有偏差,零件就装不上,或者强行锁紧后会让支撑孔产生形变,导致轴转动卡滞。

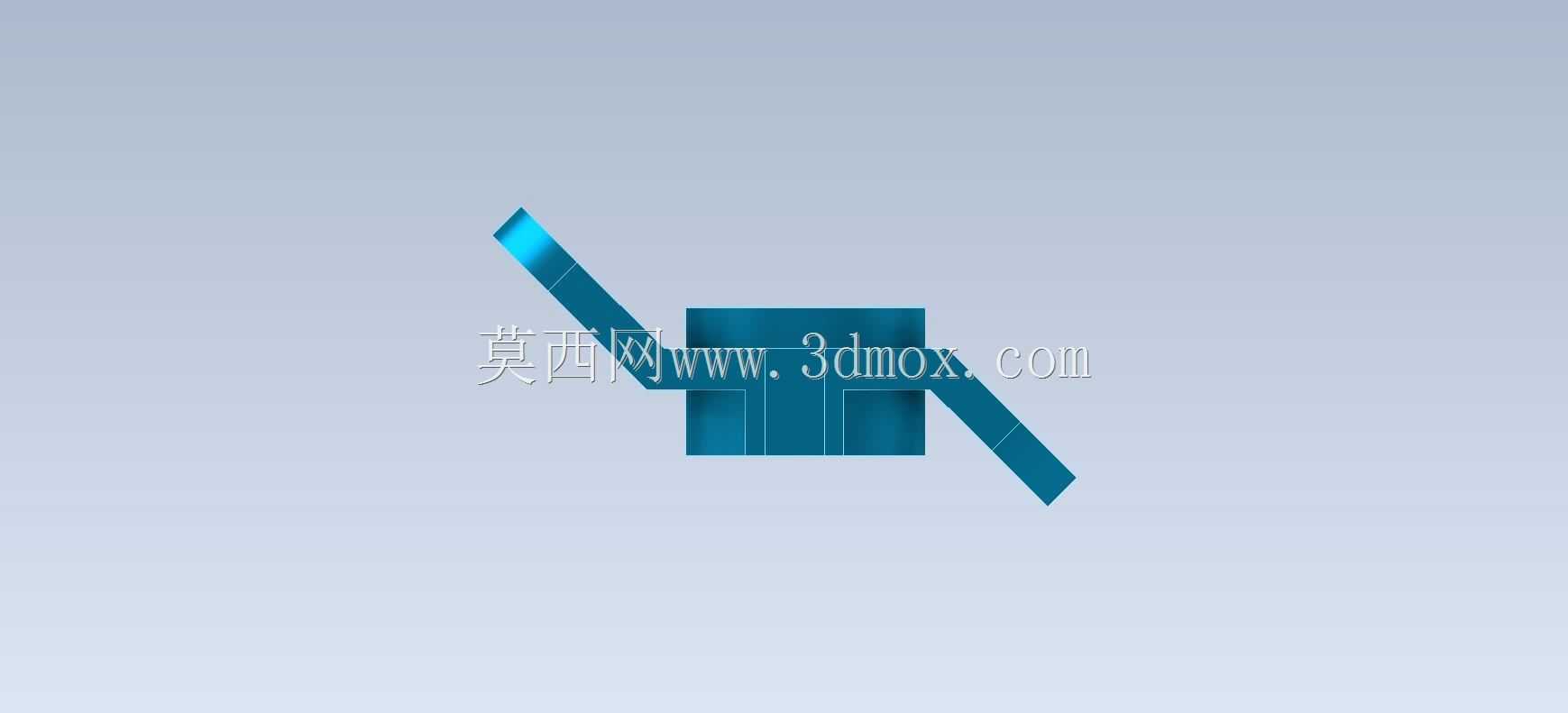

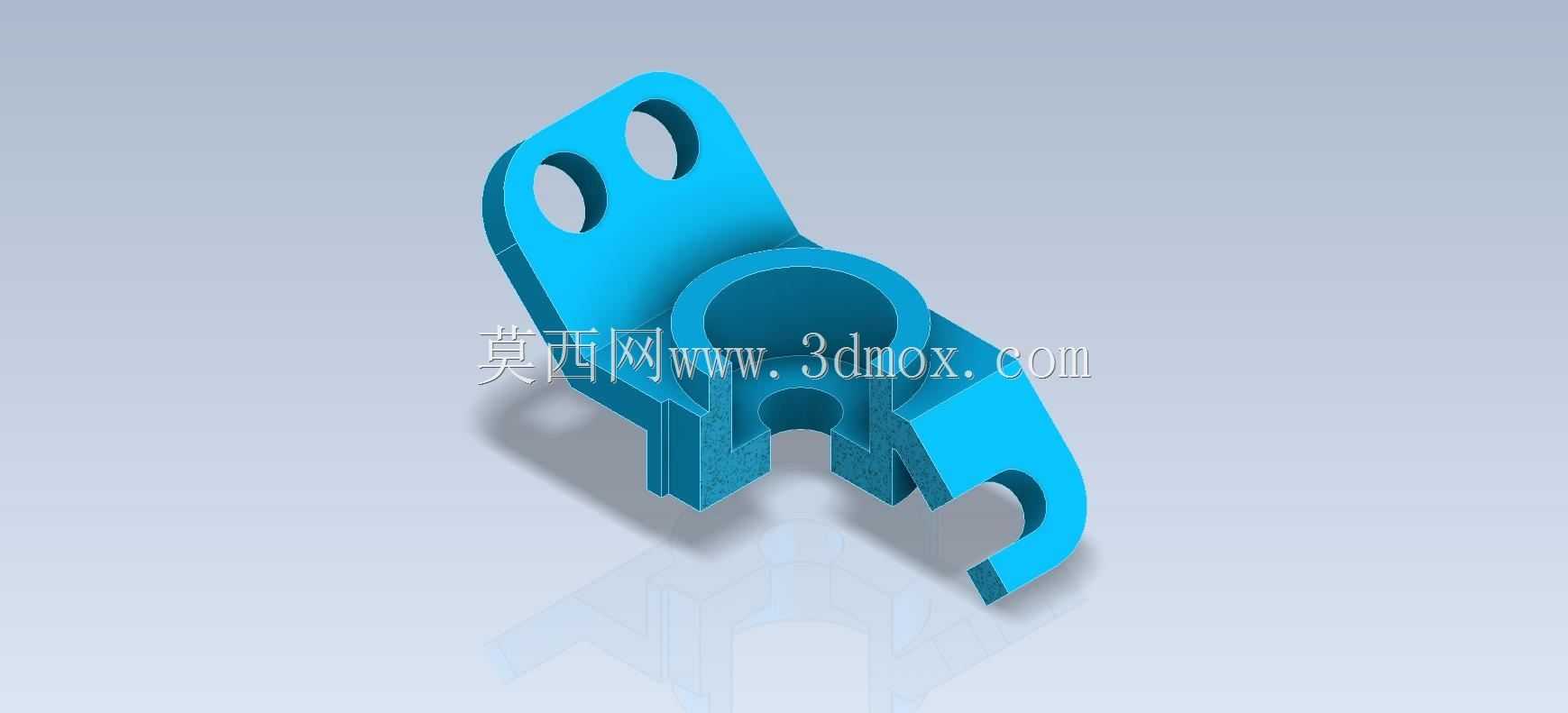

设计思路上,这个零件采用一体化注塑或者铣削加工都能实现,主体的支撑筒部分做了加厚处理,因为轴系工作时会传递径向载荷,筒壁太薄容易在长期受力后出现开裂变形,安装耳和筒体连接的位置做了圆弧过渡,避免应力集中,很多初学者做这类结构时喜欢直接做直角连接,受力后连接位置很容易出现断裂,尤其是用塑料材质做快速样机验证时,直角位的应力集中问题会非常明显。零件底部的卡槽结构是用来卡在机架的定位凸台上的,装配时可以先把零件卡在凸台上做预定位,不用手扶着就能拧螺栓,大幅提升装配效率,同时卡槽还能承受部分径向剪切力,减少螺栓受到的横向载荷,提升连接的可靠性。
关于尺寸和安装边界,这类小型支撑件的整体长度一般在60-80mm区间,筒体的外径根据支撑轴的直径匹配,通常支撑轴直径在12-20mm区间时,筒体外径会做到25-35mm,保证足够的壁厚强度。安装耳的厚度比筒体壁厚稍薄,一般在4-6mm,既能满足螺栓锁紧的强度要求,也不会过度增加零件重量。安装孔的中心距需要和常用的铝型材安装孔距匹配,比如适配3030铝型材的话,两个圆孔的中心距要控制在20mm或者30mm,和型材的槽口中心距对齐,不需要额外做转接板就能直接安装。腰型孔的长度一般留3-5mm的调节余量,太长会降低安装耳的结构强度,太短又起不到误差补偿的作用。需要注意的是,安装时螺栓的锁紧扭矩要控制在合理范围,尤其是塑料材质的零件,扭矩过大会压溃安装耳的接触面,导致连接松动,金属材质的零件虽然强度更高,但也要在接触面加平垫分散压力,避免长期受力后接触面出现凹陷。另外筒体上端的台阶深度要和配套的轴套法兰厚度匹配,保证轴套装入后法兰面和筒体端面齐平,不会突出影响其他零件的装配,也不会凹进去导致轴向限位失效。
