组合开口梅花两用扳手结构设计

　　这款两用组合扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，整合了开口扳手与梅花扳手的双重功能，单支工具即可覆盖两种作业需求，能有效减少现场作业时的工具更换频次，提升拆装作业效率。在实际生产场景中，这类扳手广泛应用于设备组装生产线、机加工车间日常维保、机电设备安装、汽修作业、五金维修等多个场景，针对不同规格的外六角螺栓、螺母类紧固件完成拧紧与拆卸操作，相比单功能扳手，能减少工具携带数量，尤其适合外出抢修、高空作业等工具携带空间有限的工况。

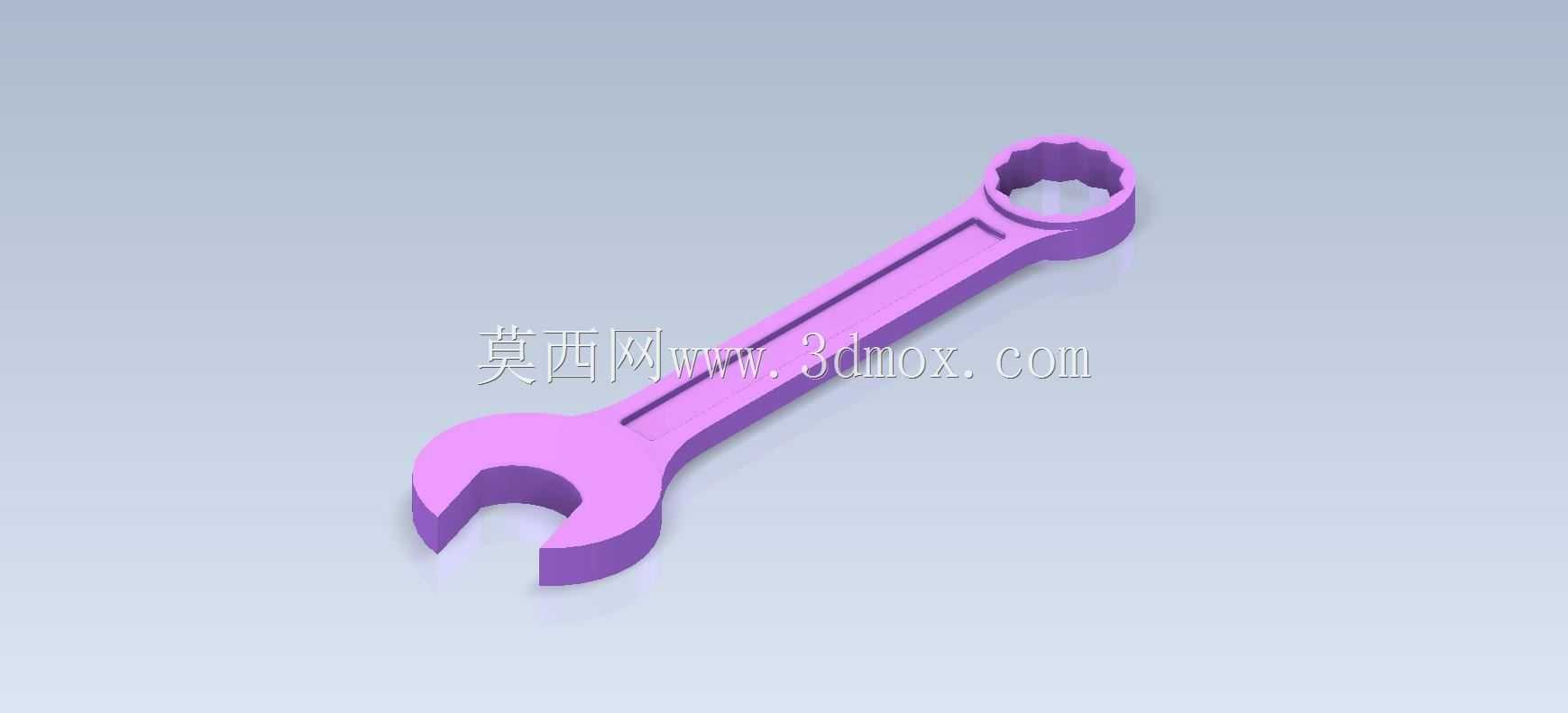

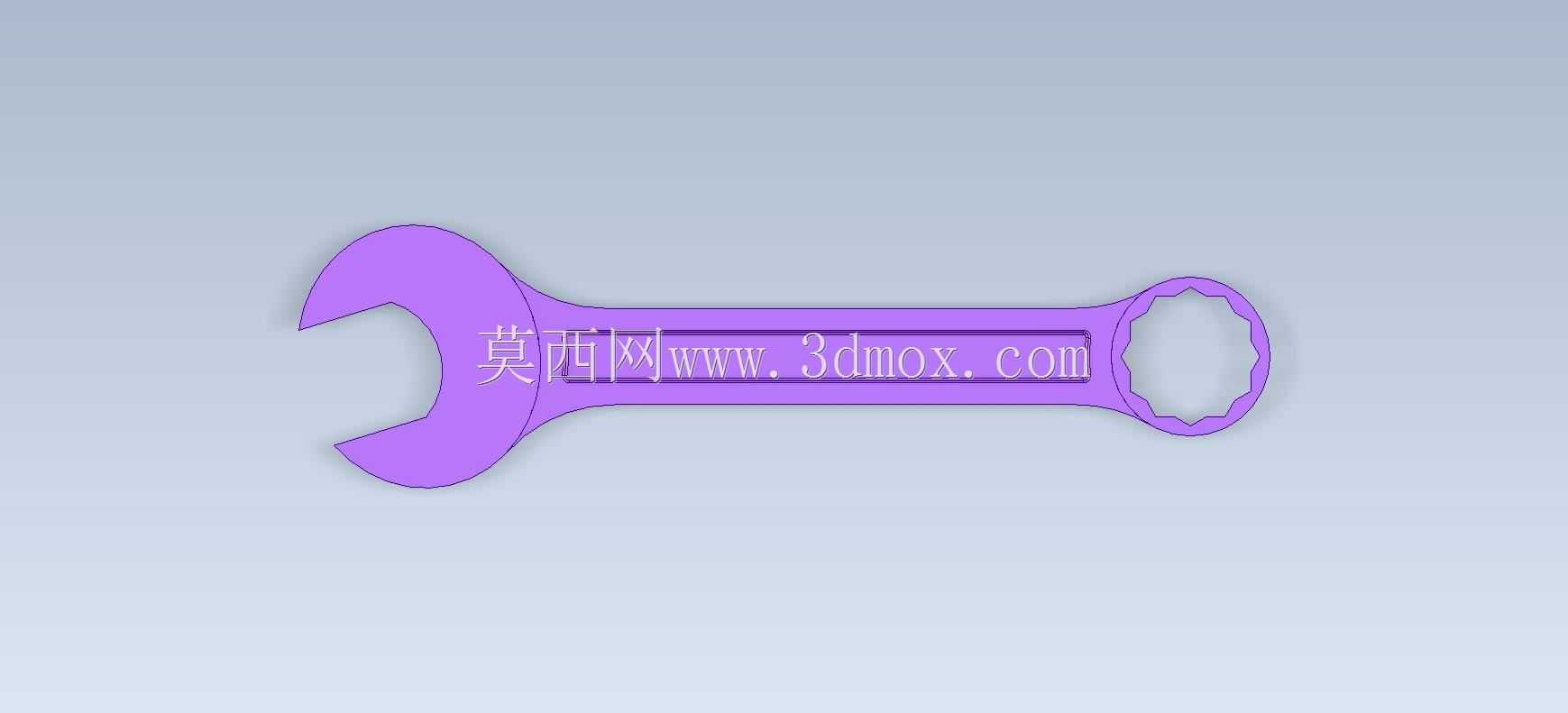

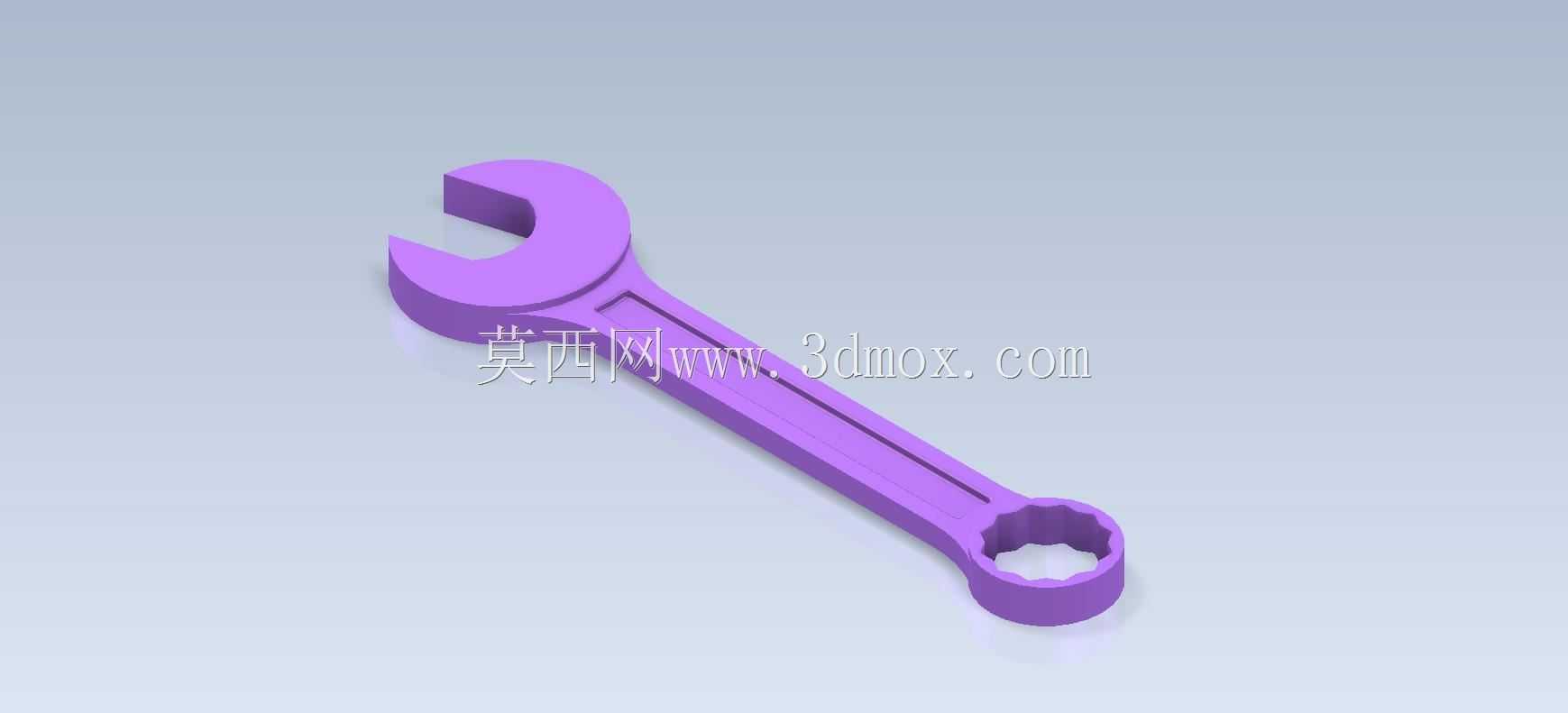

　　从功能特性来看，扳手一端为开口式结构，开口尺寸与对应规格紧固件的对边尺寸严格匹配，开口端的优势在于可以从紧固件的侧面快速卡入，针对紧固件周边操作空间狭小、无法从端部套入的作业场景，开口端能快速完成对位，适合浅度、快速拆装的作业需求；另一端为梅花式环形结构，内环为12角花键结构，能完整包裹紧固件的六个受力面，受力均匀分散，不会像开口扳手那样容易因为受力偏载造成紧固件棱角磨损、打滑，适合大扭矩拧紧、紧固件锈蚀咬死需要施加较大力矩的作业场景，能有效保护紧固件棱角，延长紧固件的重复使用寿命。

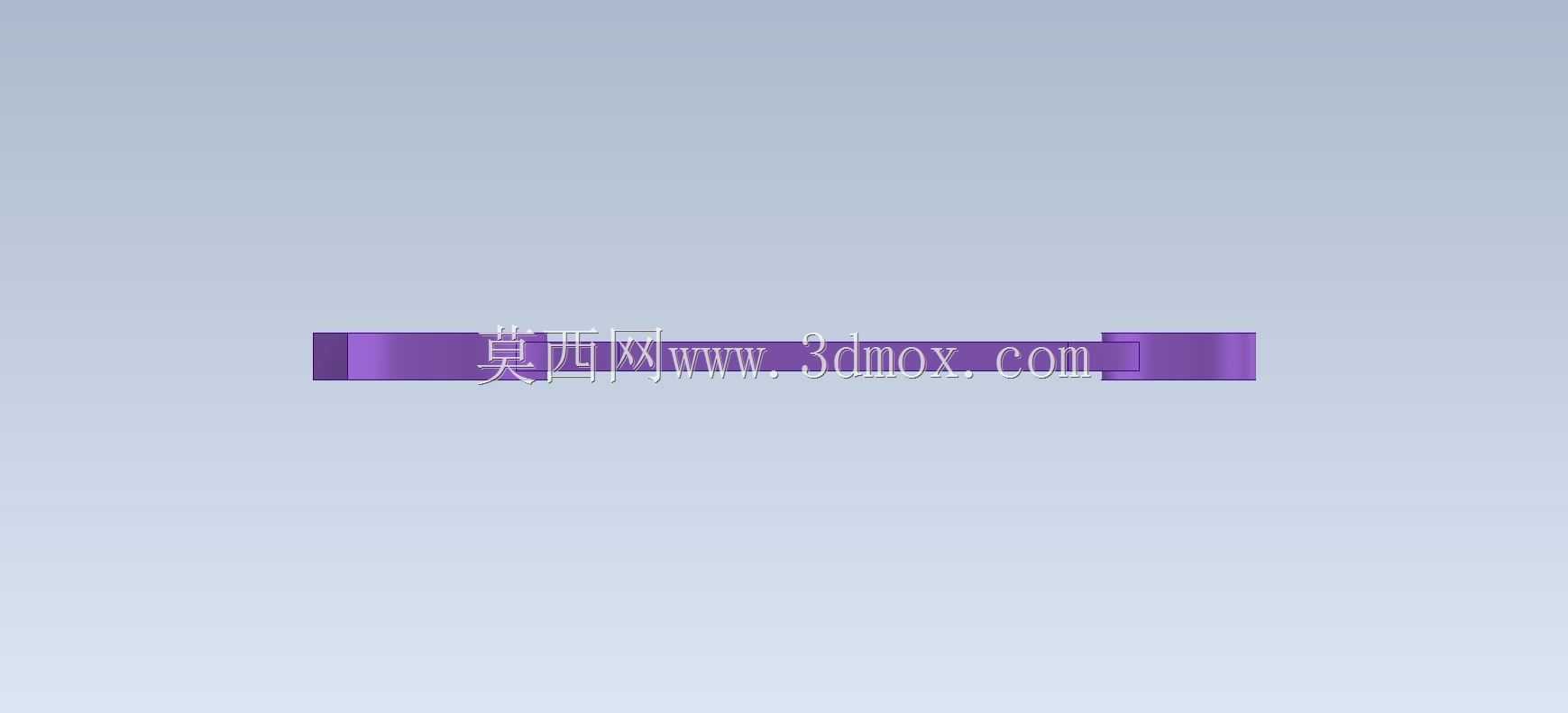

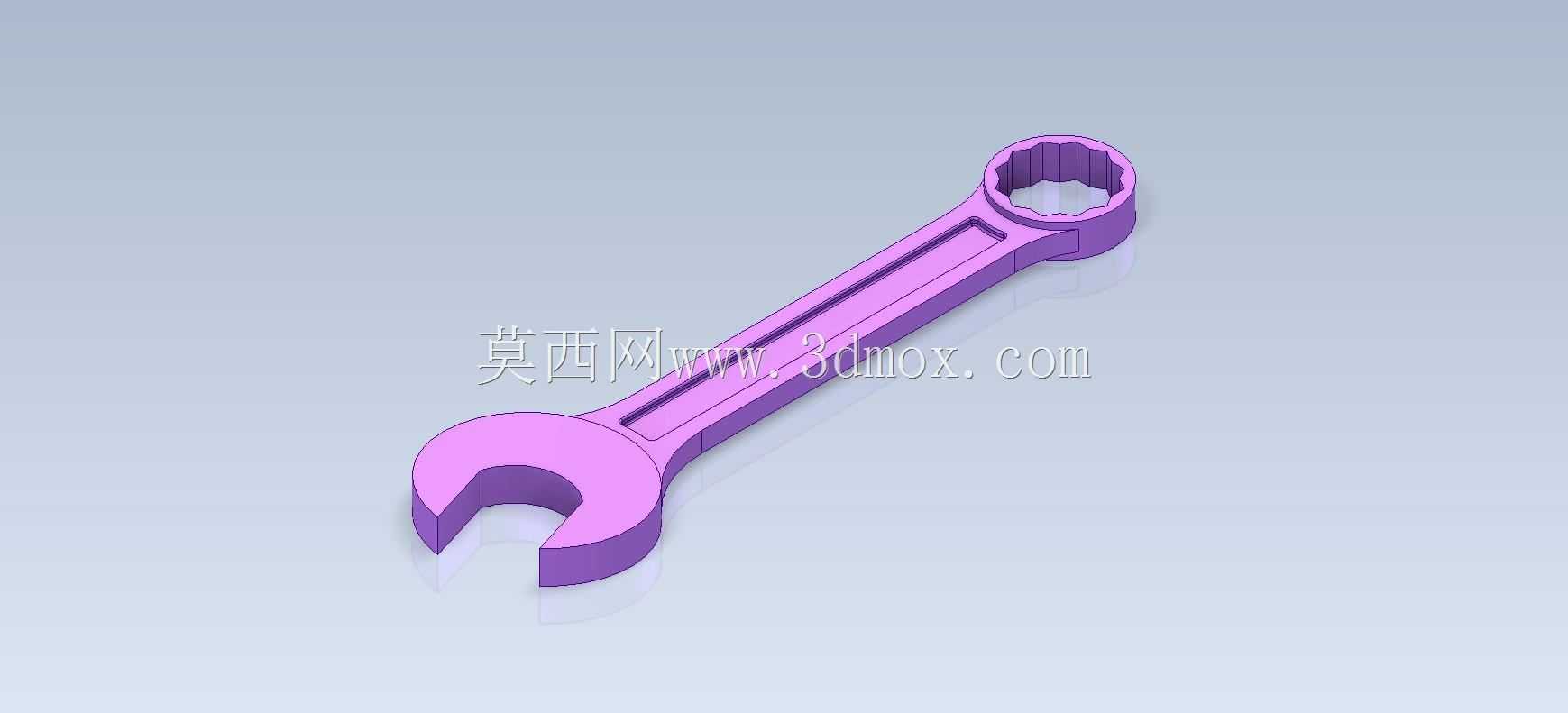

　　设计过程中，首先需要明确对应规格紧固件的对边尺寸公差，扳手的开口尺寸、梅花内环尺寸需要按照紧固件的国标公差带做匹配设计，既要保证能顺利套入对应规格的紧固件，又要避免间隙过大造成受力时打滑、磨损棱角。整体杆身的截面设计采用渐变式结构，靠近两端工作头的位置截面厚度更大，向杆身中部逐步过渡收窄，在保证整体强度满足额定扭矩要求的前提下，尽可能降低工具整体重量，减少长时间手持作业的疲劳感。杆身表面设计有纵向凹槽结构，一方面可以提升杆身的抗弯强度，抵消大扭矩施加时杆身的弯曲变形量，另一方面也能增加手持时的摩擦力，减少施力时手部打滑的概率。

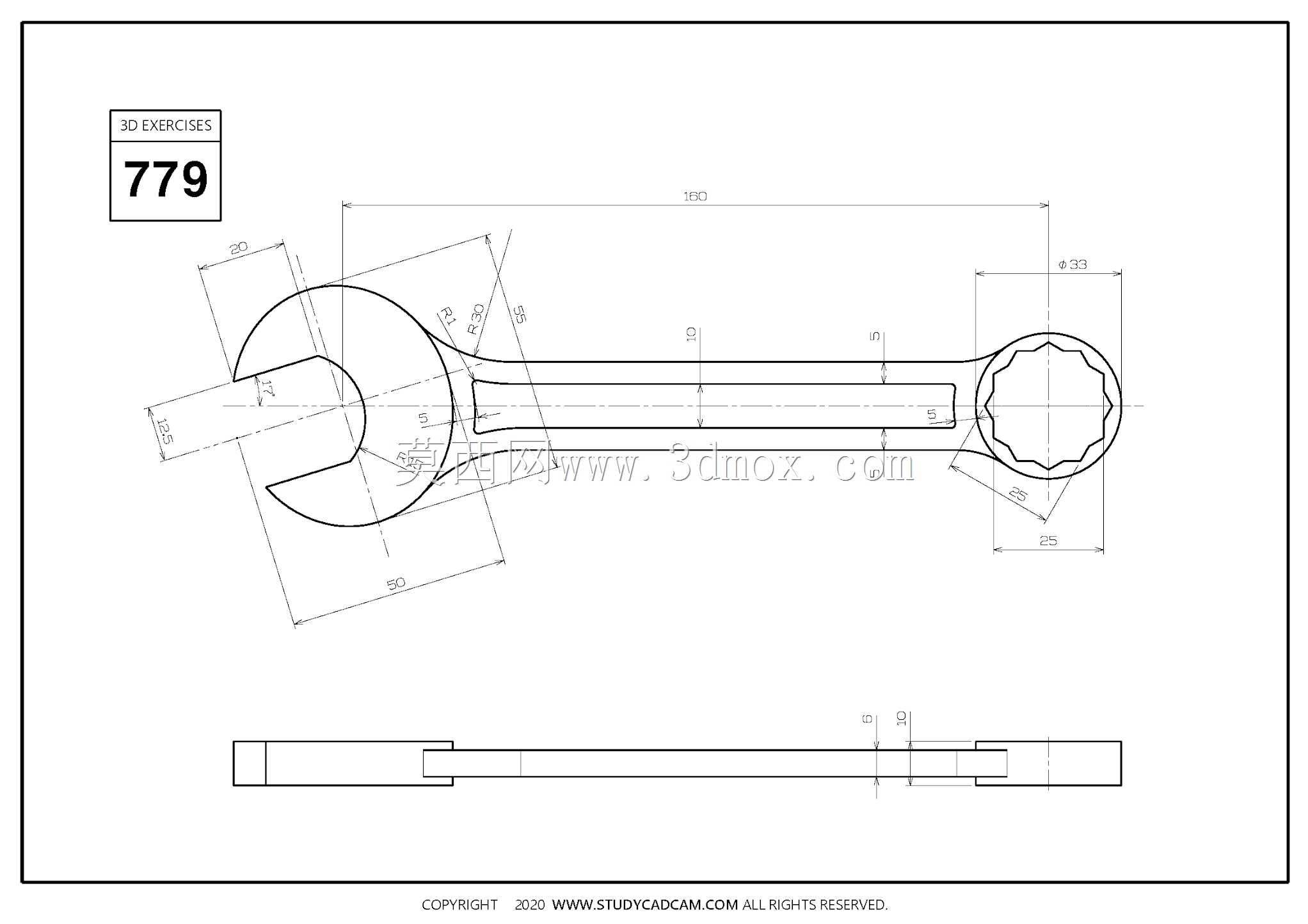

　　外形尺寸方面，整支扳手的长度根据对应规格的额定拧紧扭矩做匹配设计，小规格扳手长度较短，适配小扭矩紧固件的操作需求，避免力臂过长造成扭矩过载拧断紧固件；大规格扳手长度相应增加，通过合理的力臂长度设计，让操作人员施加正常手动力即可达到紧固件要求的拧紧力矩，不需要额外加接延长杆。安装边界层面，这类手动工具不需要额外的安装固定，手持即可操作，设计时需要重点考虑两端工作头的外围尺寸：开口端的头部厚度、开口外侧的倒角需要匹配紧固件周边的避让空间，保证在狭窄空间内也能顺利卡入紧固件；梅花端的头部外径、环形厚度同样需要做避让设计，针对沉头孔内安装的紧固件，梅花端的头部尺寸要能顺利伸入沉孔内部，套住紧固件完成操作。

　　结构细节上，两端工作头与杆身的连接位置采用大圆弧过渡设计，避免直角连接造成的应力集中，防止大扭矩施力时连接位置出现断裂失效；工作头的受力面做了局部强化处理，提升表面硬度，保证长期使用过程中受力面不会出现凹陷、变形，维持尺寸精度；整体边缘做了倒角钝化处理，去除加工毛刺，避免手持操作时划伤手部，也能减少工具与周边零部件磕碰时造成的零件表面损伤。在实际建模过程中，需要重点校验两端工作头的尺寸公差、杆身的强度校核、整体的受力变形量，确保模型的结构参数完全符合手动工具的行业使用标准，能直接用于后续的工艺加工、3D打印样件验证或者教学演示使用。
