单头开口呆扳手三维结构设计

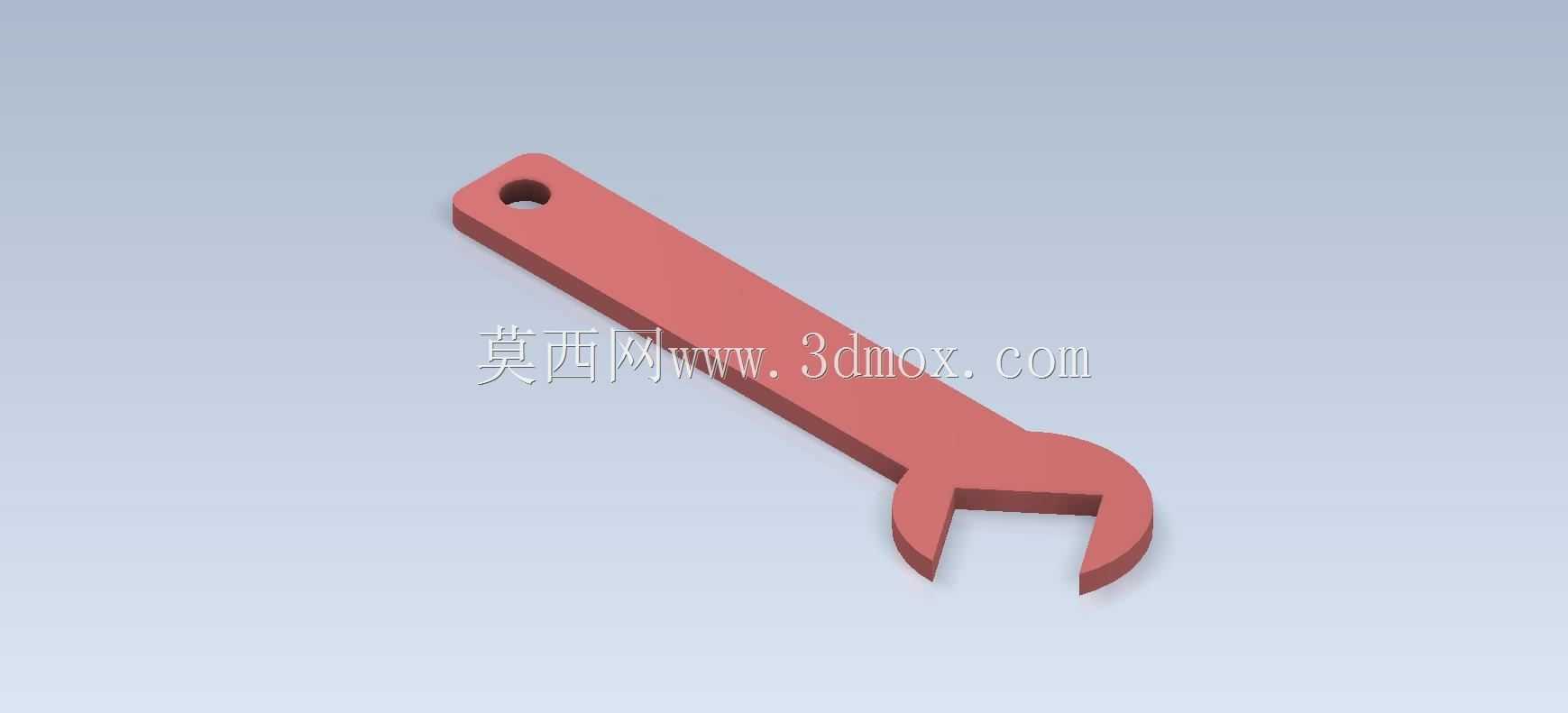

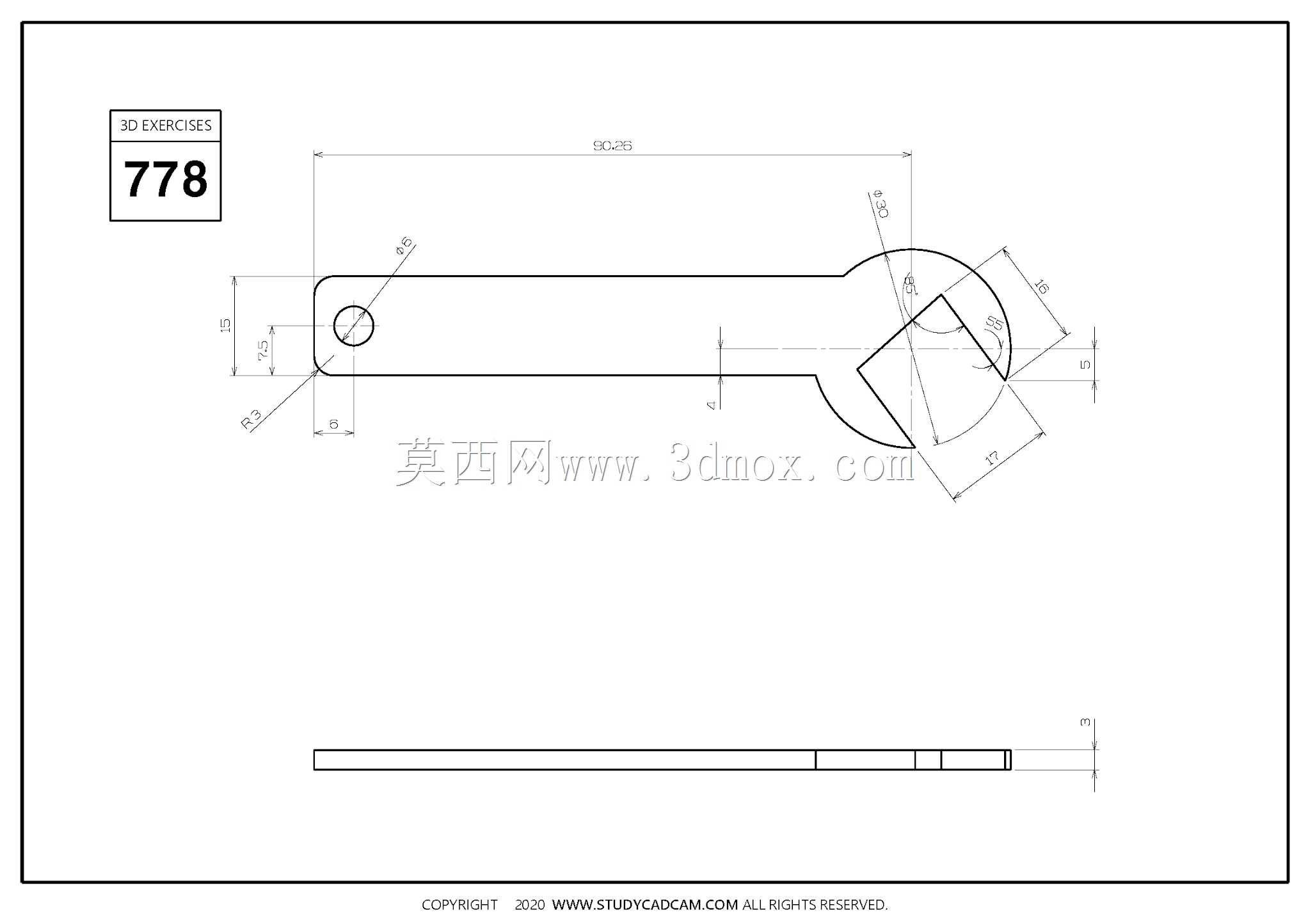

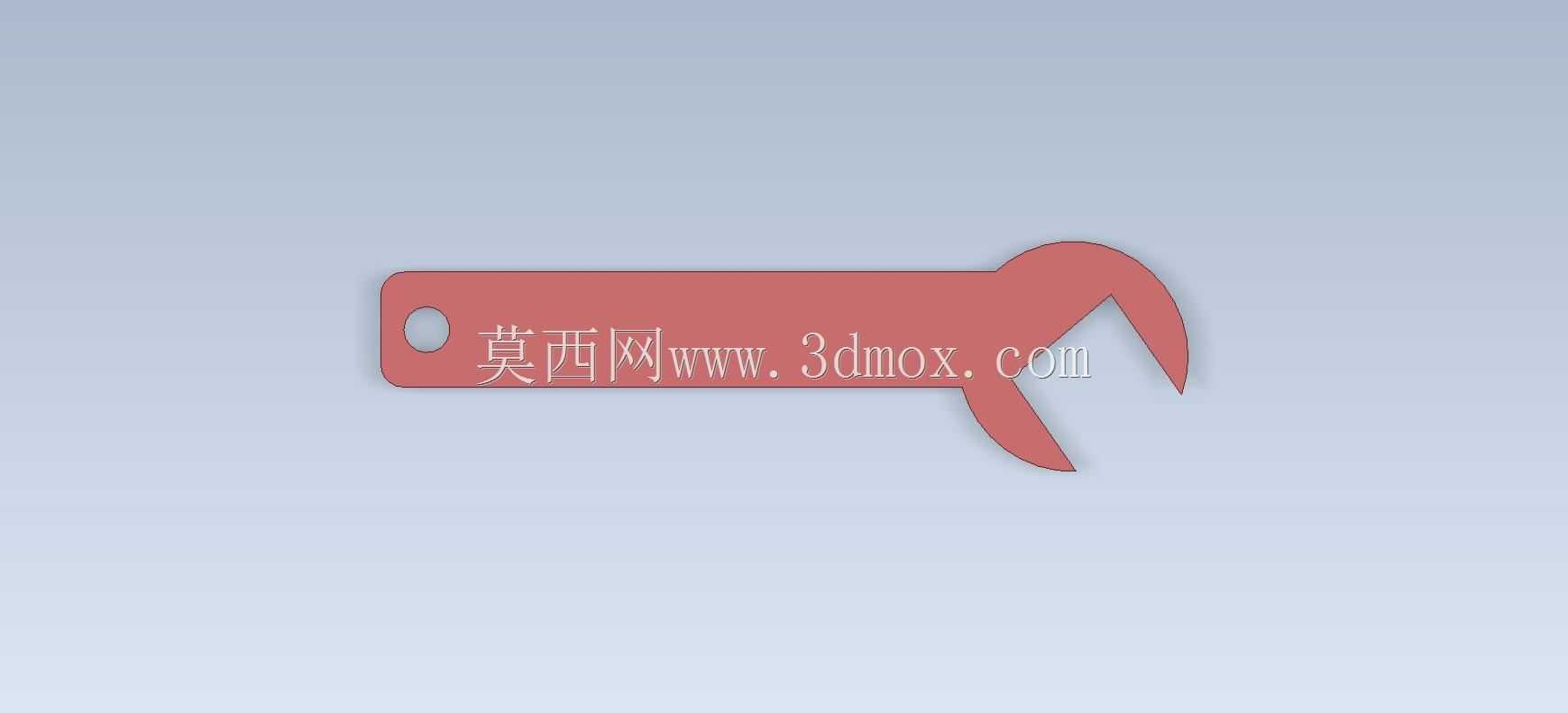

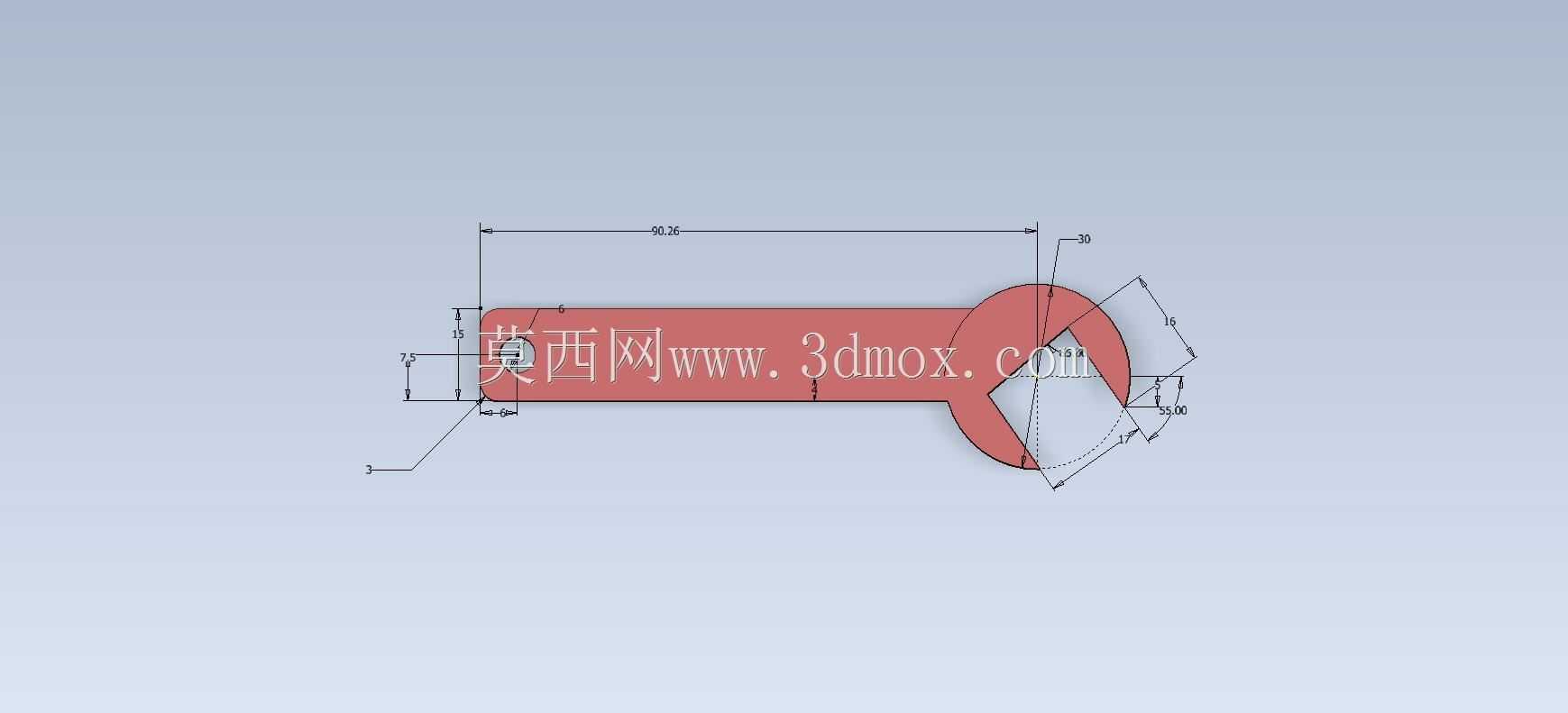

　　这款单头开口呆扳手是机械装配、设备运维场景中最常用的手动紧固工具之一，日常产线装配工位、设备售后维修现场、五金加工车间的工具柜里，这类扳手都是标配工具，主要用于拧紧或拆卸对应规格的六角头、方头螺栓与螺母，相比活动扳手，它的开口尺寸固定，与紧固件的贴合面更大，施力时不容易打滑损伤紧固件棱角，适合对扭矩传递稳定性有要求的作业场景。从结构设计来看，整体采用一体式长杆构型，手柄末端设计有圆形挂孔，既可以在工具架上悬挂收纳，避免工具杂乱堆放导致的磕碰损伤，也能在高空作业时穿入安全绳防止工具坠落引发安全事故。扳手的开口工作端是核心功能部位，开口的两个平行夹持面做了适配对应螺栓规格的尺寸公差设计，建模时需要严格控制开口的宽度尺寸、

　　夹持面的平面度以及开口与手柄轴线的夹角，常规开口扳手的开口与手柄会设置15度左右的偏角，这个角度设计是为了在狭窄的装配空间里，扳手翻转180度后可以实现小角度拧动紧固件，避免空间干涉，适配设备内部、管路旁等操作空间受限的作业场景。手柄部分采用等截面长杆设计，截面为带圆角的矩形，既保证了施力时的结构强度，避免扭矩过大导致手柄弯曲变形，又能通过合适的宽度保证握持手感，不会因为棱边过于锋利硌伤操作人员手掌，手柄长度是根据对应规格扳手的额定扭矩设计的，利用杠杆原理，足够的力臂长度可以让操作人员用较小的握持力输出满足紧固件拧紧要求的扭矩，同时也不会因为力臂过长导致施力过载，造成螺栓断裂或者螺纹滑牙。建模过程中，

　　工作端与手柄的过渡位置做了圆弧过渡处理，避免直角位置产生应力集中，在大扭矩施力时出现断裂风险，整个零件的棱边都做了小圆角倒角处理，既符合五金工具的加工工艺要求，去除冲压、铣削加工产生的毛刺，也能提升使用时的安全性，避免锋利边缘划伤操作人员。从安装边界和适配场景来说，这款扳手属于手动工具，不需要额外配套安装结构，本身的外形尺寸需要适配对应规格紧固件的操作空间，开口尺寸严格匹配对应螺栓的对边宽度，使用时将开口完全卡入紧固件的头部，确保两个夹持面完全贴合紧固件的受力面，再沿手柄方向施力即可完成紧固或拆卸作业，在设备日常巡检、小型机械装配、家电维修、水电安装等场景都能适用，相比套筒类工具，它不需要完全套入紧固件头部，在紧固件顶部有遮挡、

　　轴向空间不足的场景下，开口扳手可以从侧面卡入紧固件，具备更好的场景适配性。设计时还需要考虑整体的重量平衡，手柄部分的重量分布均匀，长时间握持作业不容易产生疲劳，工作端的厚度要保证足够的结构强度，避免施力时开口出现张开变形，导致扳手打滑飞出，整个模型的结构完全按照实际五金工具的量产工艺设计，没有冗余结构，既可以作为三维建模练习的典型案例，也能用于工具类产品的结构展示、虚拟装配场景的工具模型调用。
