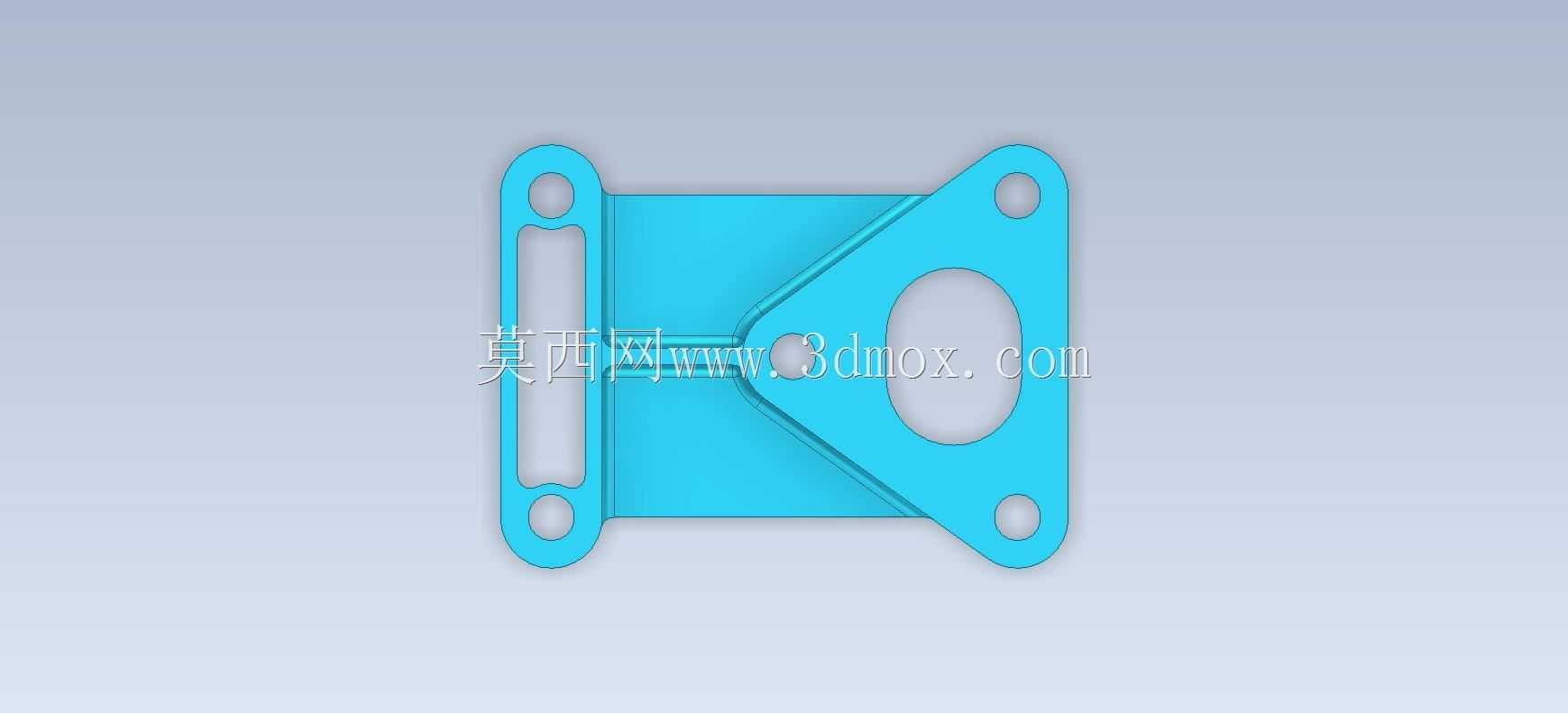

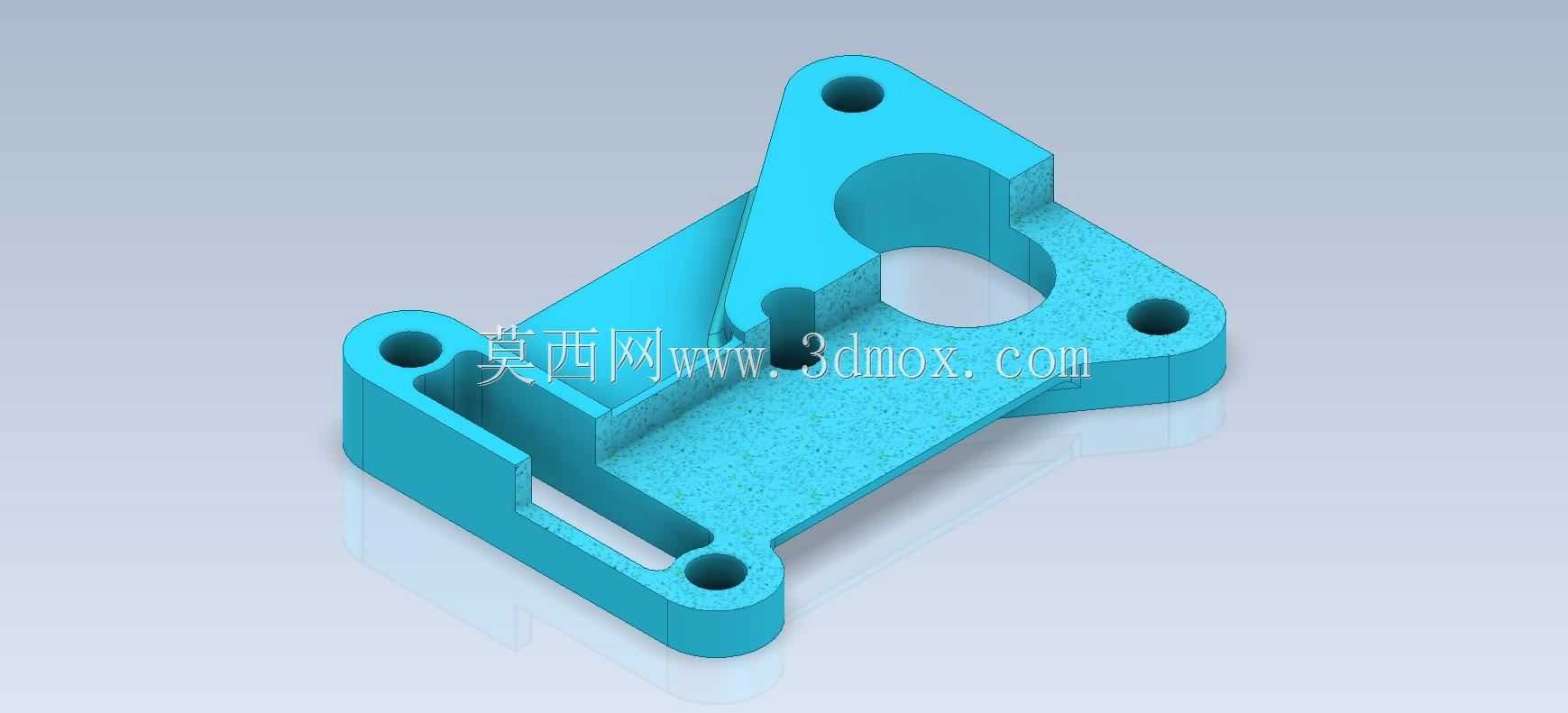

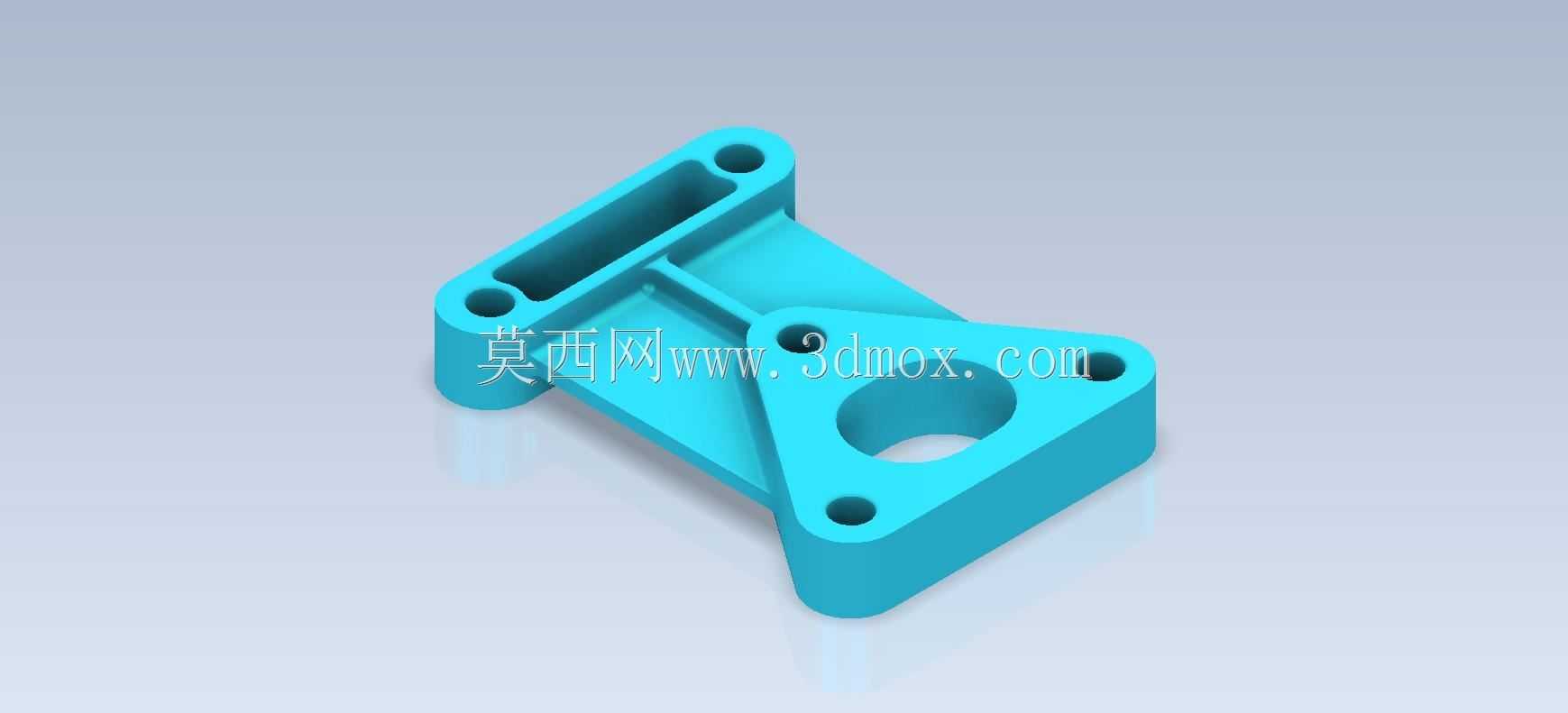

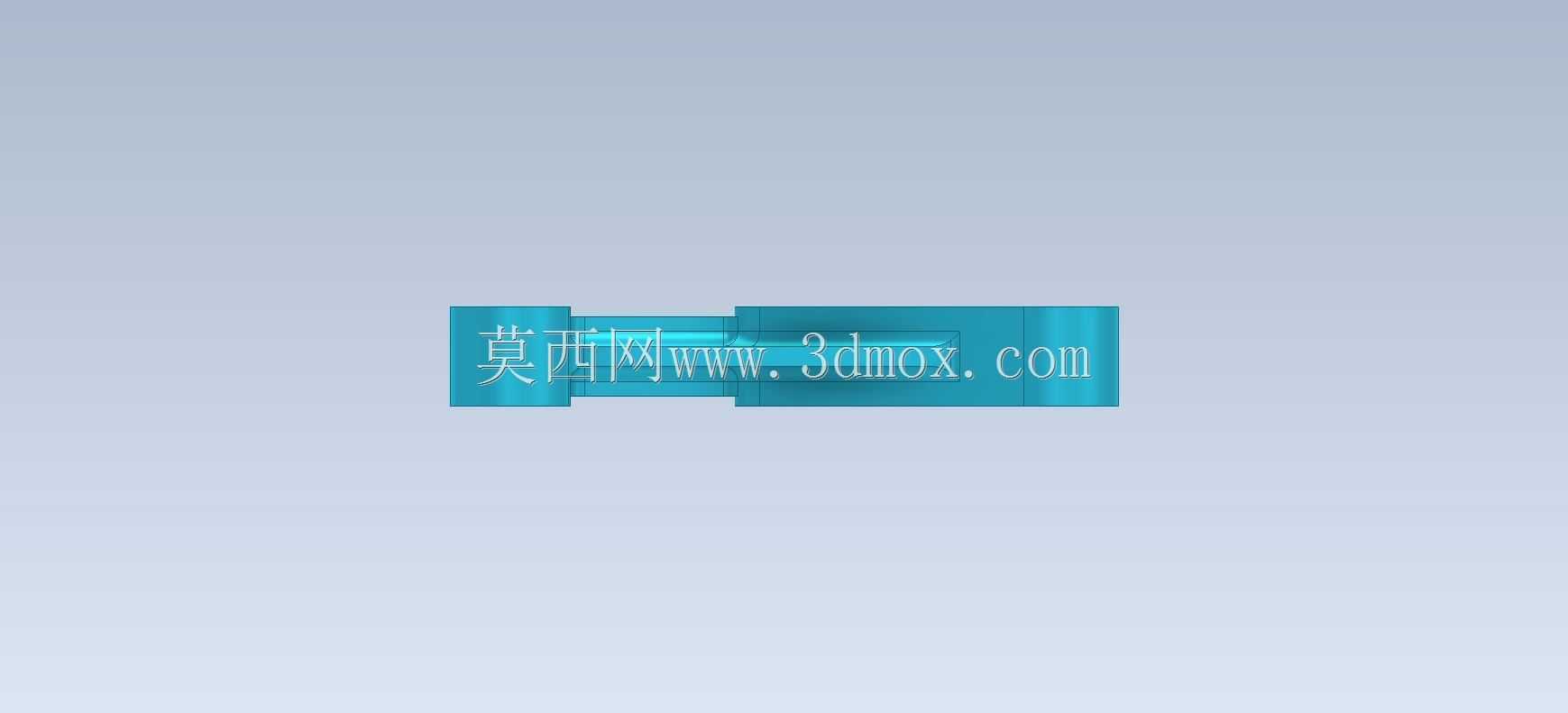

在小型自动化生产线的工位定位模块、桌面级检测设备的载具固定单元,以及教学类机械拆装实训台的组件搭建场景中,这类带加强筋的异形连接支座是非常常见的结构件,它不需要承担大吨位的重载载荷,但对安装定位的重复精度、多方向连接的适配性有明确要求。从实际使用场景来看,这类支座往往作为过渡连接件,一端要和设备的铝型材框架基准面贴合固定,另一端要承托小型传感器安装支架、气动夹指的固定座或者轻质导向轴的支撑端,部分场景下还需要穿过走线槽或者避让小型管路,所以结构上做了长条形开槽和多组安装孔的组合设计。
设计这类零件的时候,首先要明确安装边界:和基准面贴合的底部安装面需要保证平面度公差在0.1mm以内,避免安装后出现翘曲导致上部连接的部件出现位置偏移;三个角位的通孔是用于穿装M4或者M5的内六角圆柱头螺钉,孔位做了沉头设计,保证螺钉安装后头部不突出安装面,不会和其他运动部件产生干涉。中间位置的大直径通孔是用于穿装定位销或者穿过导向轴,孔的内壁需要保证同轴度,避免穿装轴类零件的时候出现卡滞,孔边缘做了0.5mm的倒角,既可以去除加工毛刺,也能方便轴件的导入。侧面的长条形通槽是走线或者走小型气管的通道,槽的宽度刚好适配常用的4mm直径气管或者包塑金属走线,槽的边缘同样做了圆角处理,避免穿线的时候割破线缆外皮。

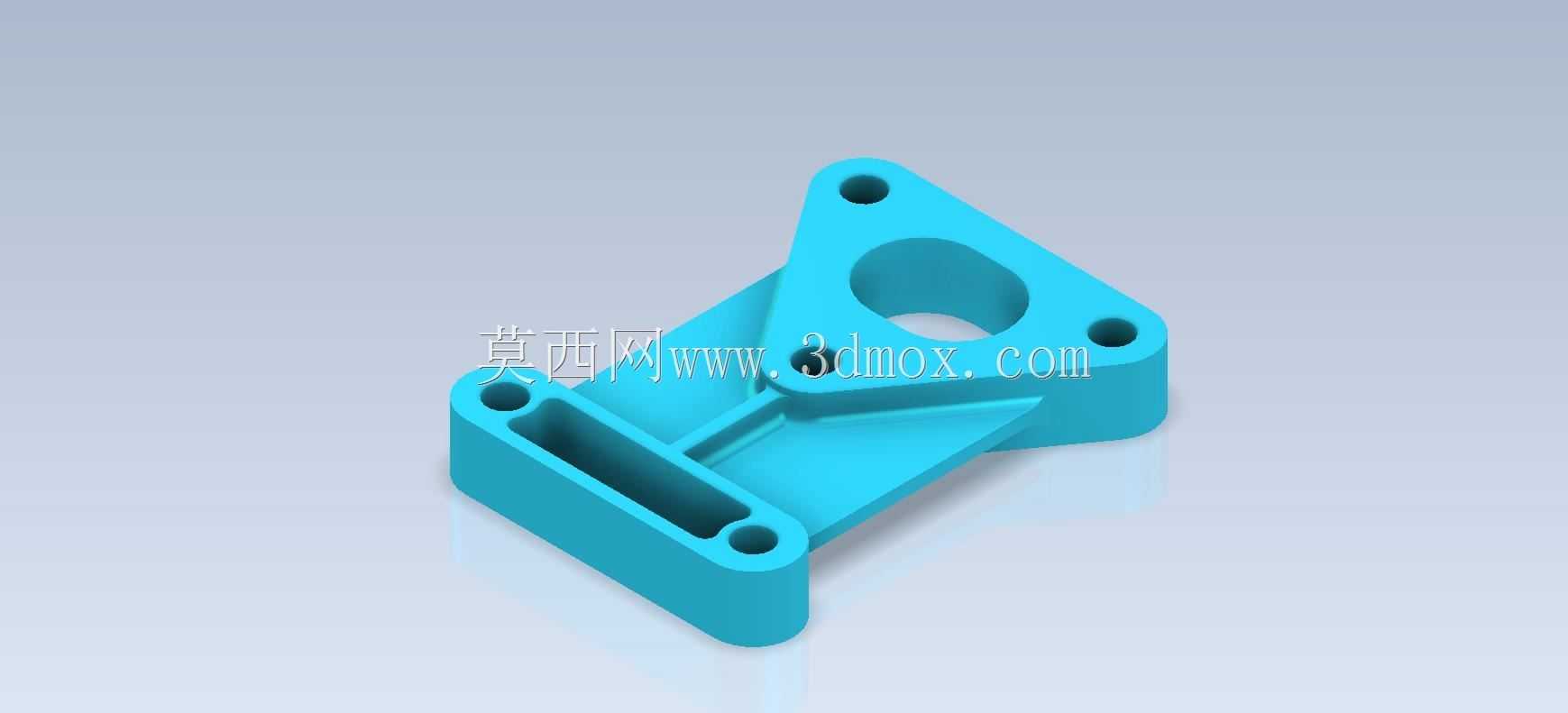

结构上的三角加强筋设计是这个零件的核心受力优化点,支座的立板和底板之间如果没有加强筋,在承受侧向载荷的时候很容易出现立板弯折变形,三角筋的厚度和底板、立板保持一致,采用等壁厚设计,不管是采用3D打印做原型验证,还是采用注塑或者铝合金铣削做量产件,都能避免壁厚不均导致的缩痕或者应力集中问题。从安装适配性来看,三个角的安装孔呈三角形分布,相比四边形的四个安装孔,三角形定位本身就具备更好的防转效果,不需要额外增加定位销就能避免支座在受侧向力的时候出现转动偏移,同时减少了一个安装孔位,也能节省安装空间,适合在紧凑的设备内部布局。

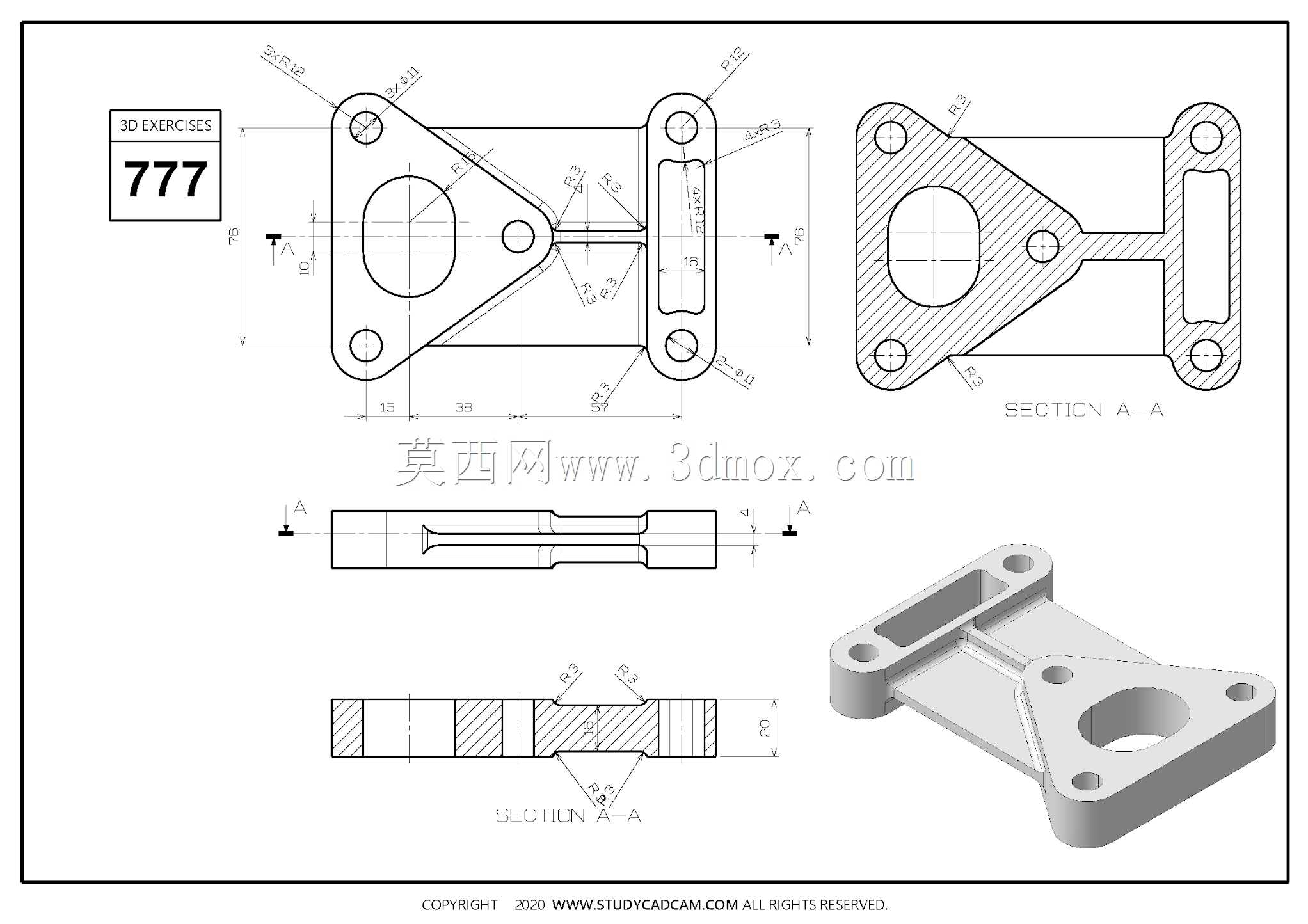

实际选型使用的时候,需要注意这个支座的安装高度,它的整体高度不超过50mm,属于低矮型支撑座,适合安装在设备台面附近的位置,如果需要更高的支撑高度,就需要搭配等高柱或者延长支座使用。零件的所有外露棱边都做了R1的圆角处理,没有尖锐的边角,在设备维护拆装的时候不会划伤操作人员,也能避免应力集中导致的零件开裂。从建模逻辑来看,绘制这个零件的时候首先要绘制底板的轮廓草图,拉伸生成基础底板,之后绘制立板的轮廓拉伸生成立板结构,再绘制加强筋的轮廓生成三角加强筋,之后依次切除生成各个安装孔、中间大孔和侧面长槽,最后对所有棱边做圆角和倒角处理,建模过程中需要注意各个孔位的位置尺寸公差,尤其是中间大孔和三个安装孔的相对位置,要保证和配套安装的部件孔位完全对齐,避免出现安装错位的问题。
在教学实训场景中,这类零件是非常典型的草图绘制、拉伸切除、筋特征、圆角倒角综合练习案例,涵盖了机械零件建模最常用的几个基础特征,能帮助初学者快速掌握从二维草图到三维实体的建模思路,同时也能理解机械结构设计中加强筋的作用、安装孔沉头设计的意义、棱边倒角的实际用途,把建模操作和实际工程需求结合起来,避免只会软件操作不懂实际设计逻辑的问题。在实际设备改造场景中,这类支座也可以根据实际安装需求调整孔位距离、槽的宽度和整体尺寸,快速适配不同的安装场景,不需要重新做复杂的结构设计,属于通用性很强的小型连接支撑类零件。
