CATICS竞赛练习用筒式支撑连接结构件

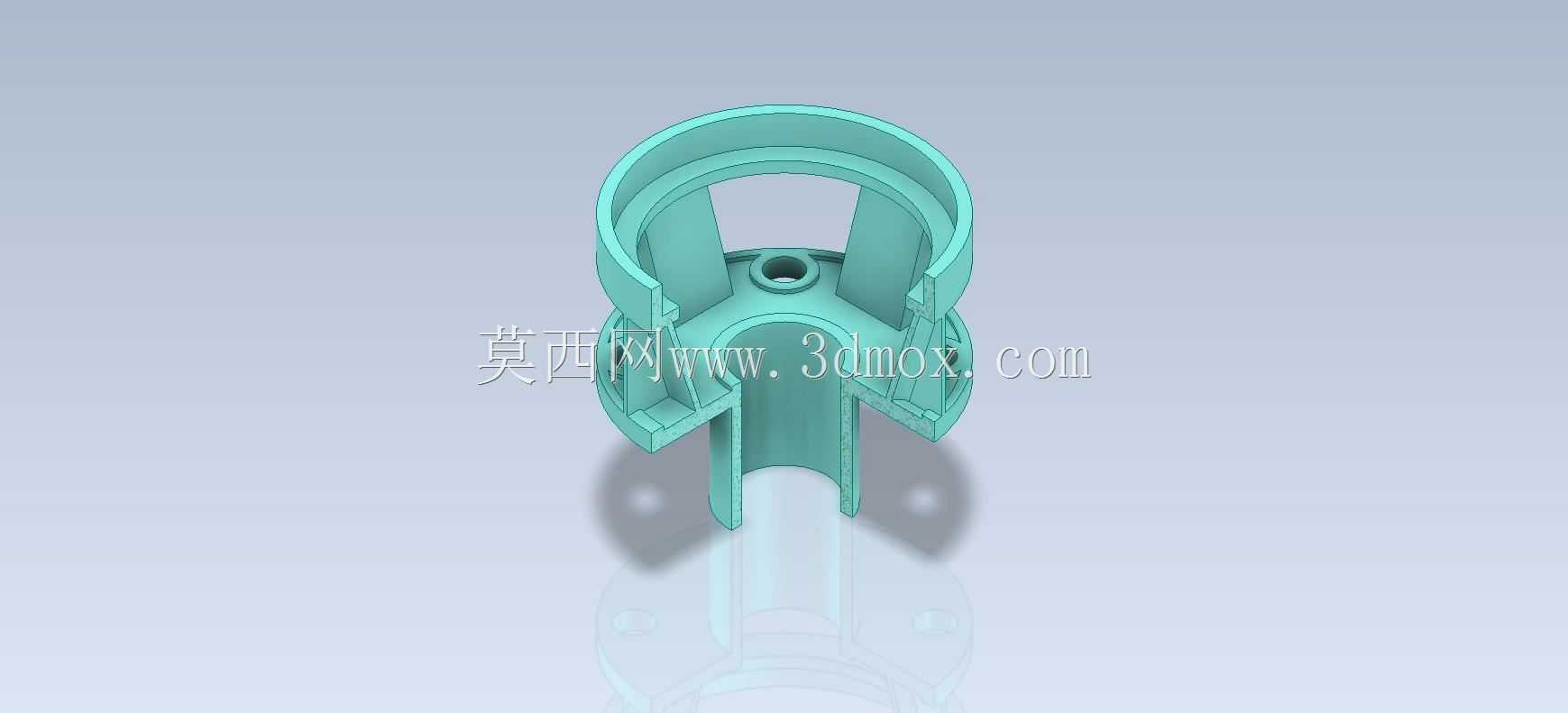

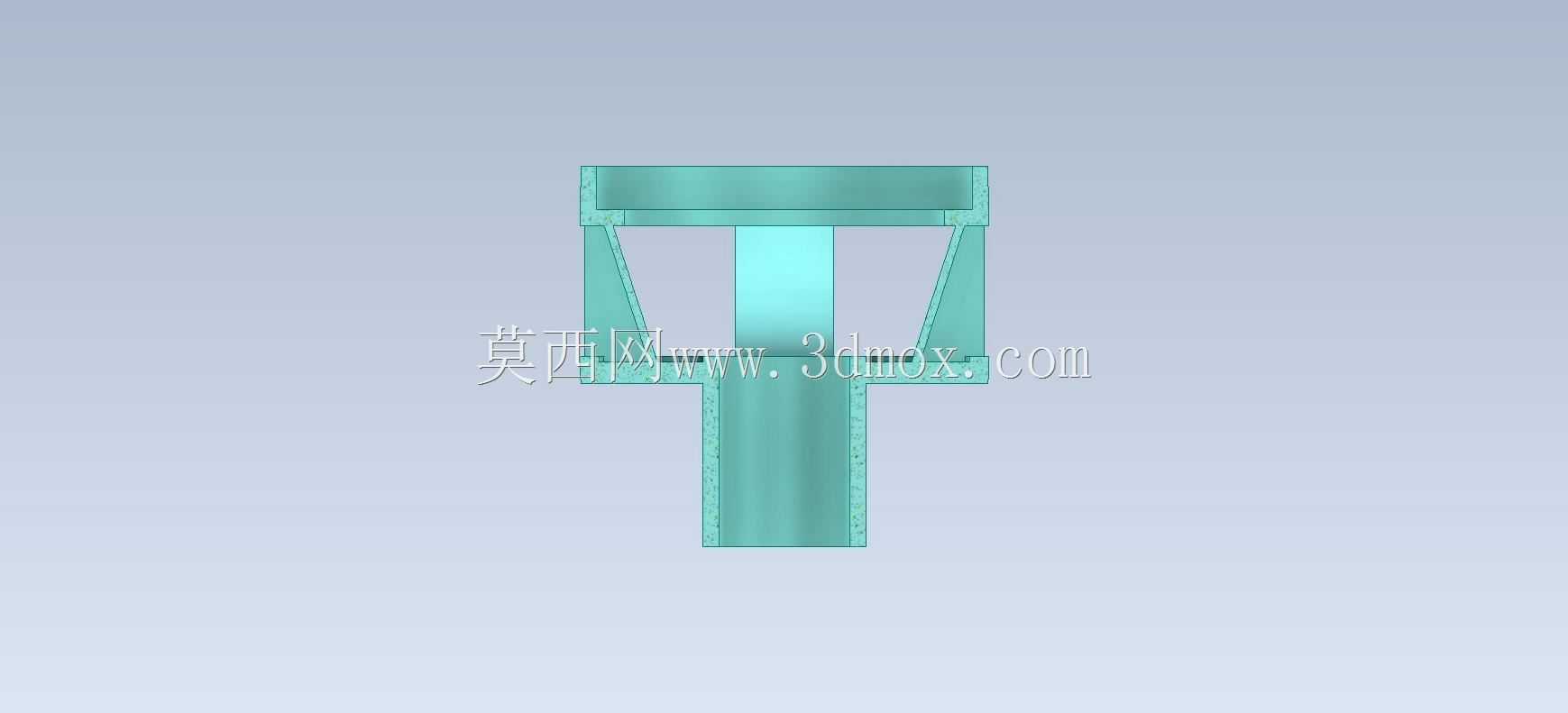

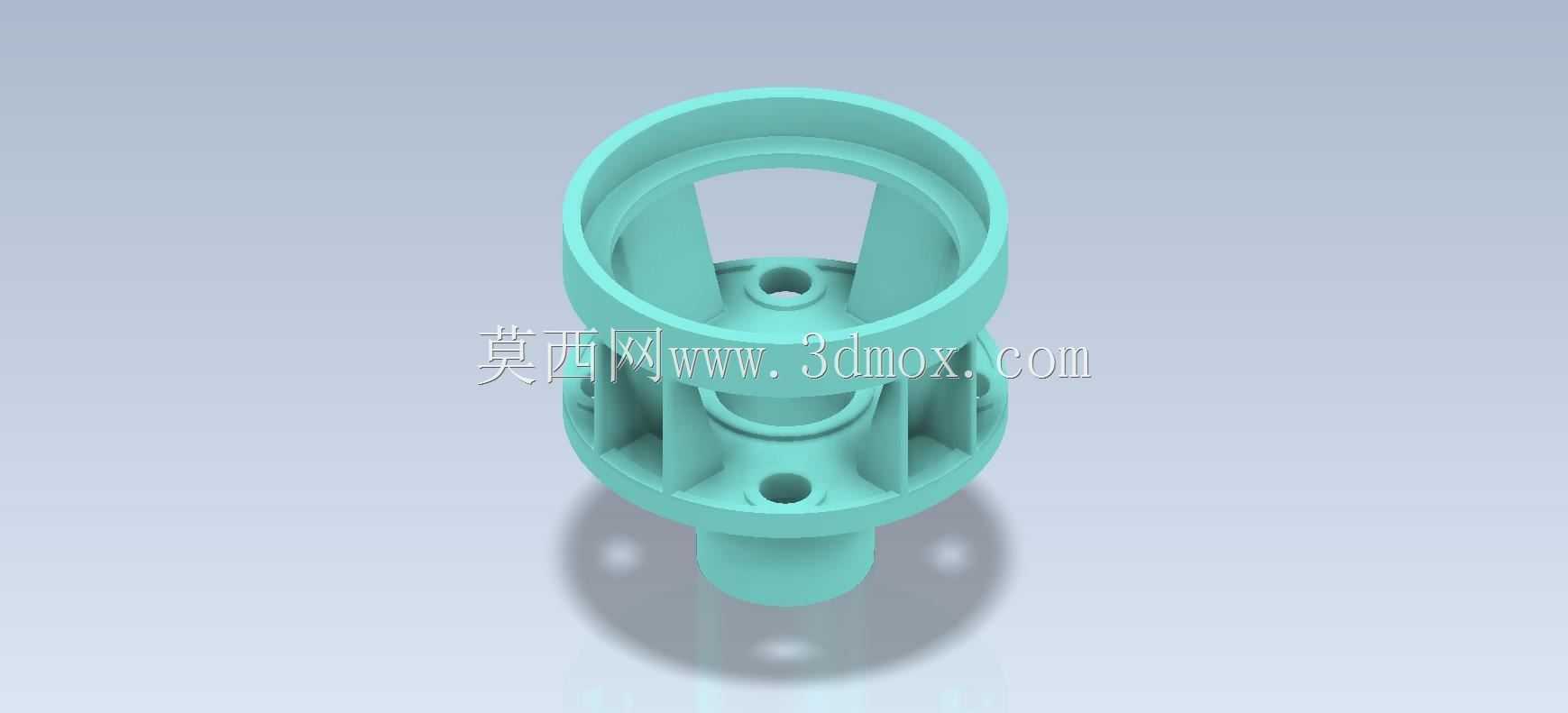

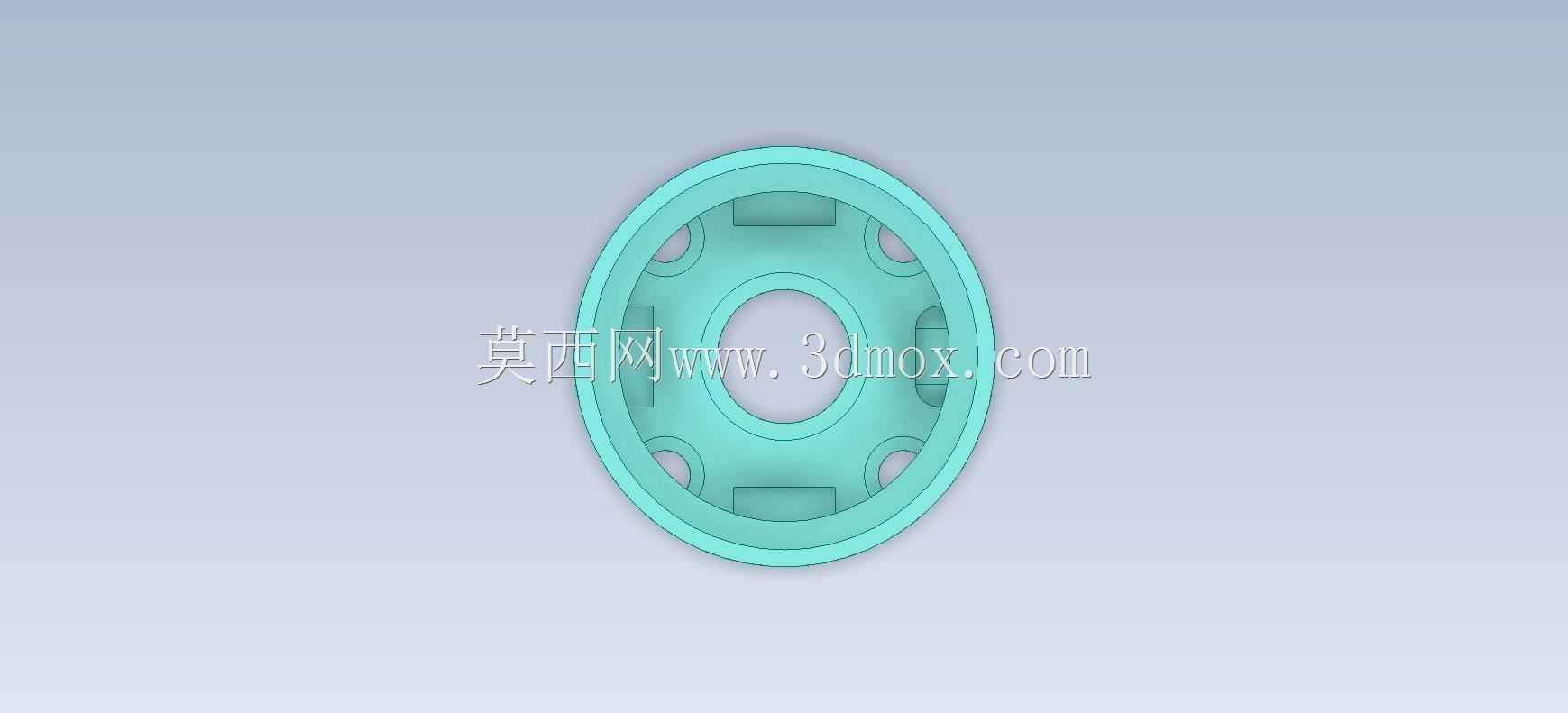

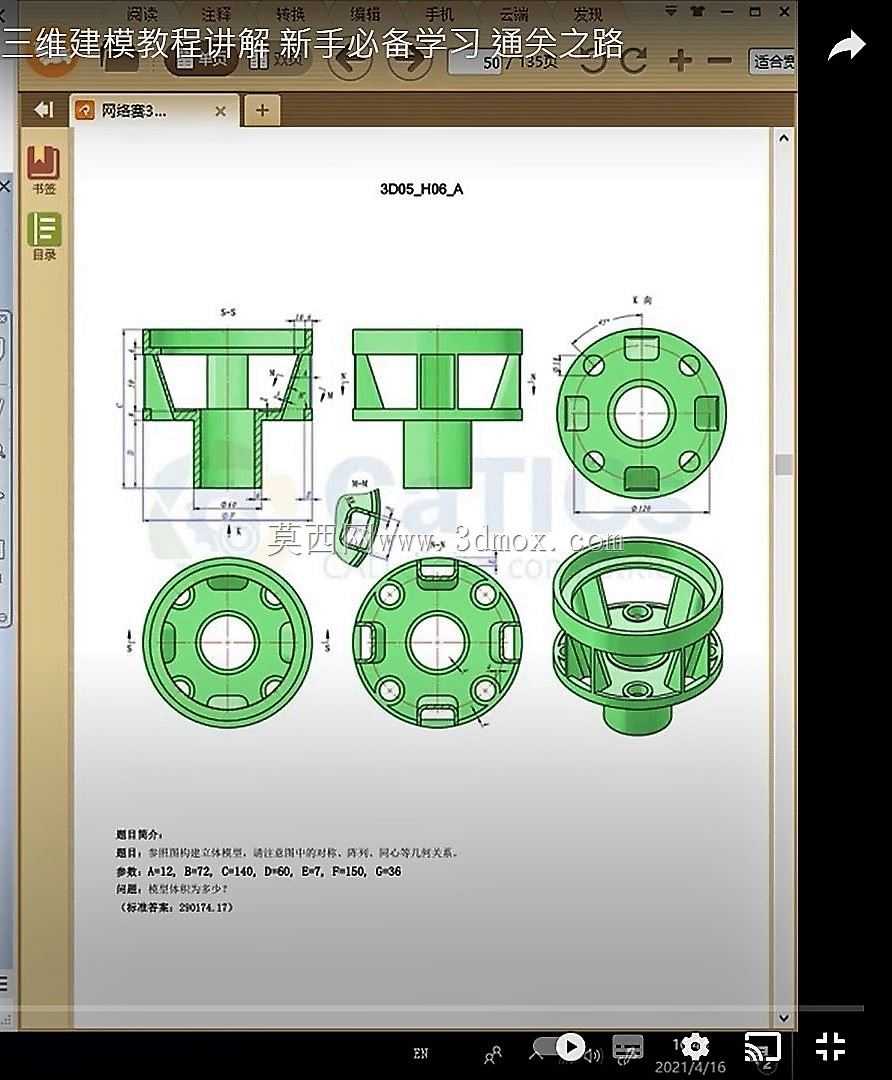

　　这类带周向均布筋板的筒式支撑连接结构，在轻工自动化输送线、小型流体设备的管路支撑模块、台式实验设备的立柱连接段中十分常见，核心作用是实现上下两段不同直径构件的刚性同轴连接，同时在有限的安装空间内兼顾减重与结构强度要求。从结构细节来看，上端为大直径敞口筒段，内壁设置三道径向支撑筋，将筒体内腔分隔为三个对称的镂空区域，既可以减少实体材料的用量，降低构件整体自重，也能为上端对接的配套零件提供周向定位的卡位空间，避免对接后出现周向转动错位；上端筒的端面上预留了三个均布的小孔，可穿装紧固件实现与上端对接件的端面固定，孔位的分度精度直接影响对接后的同轴度误差，建模时需要严格保证120度的均布角度偏差控制在0.05度以内，

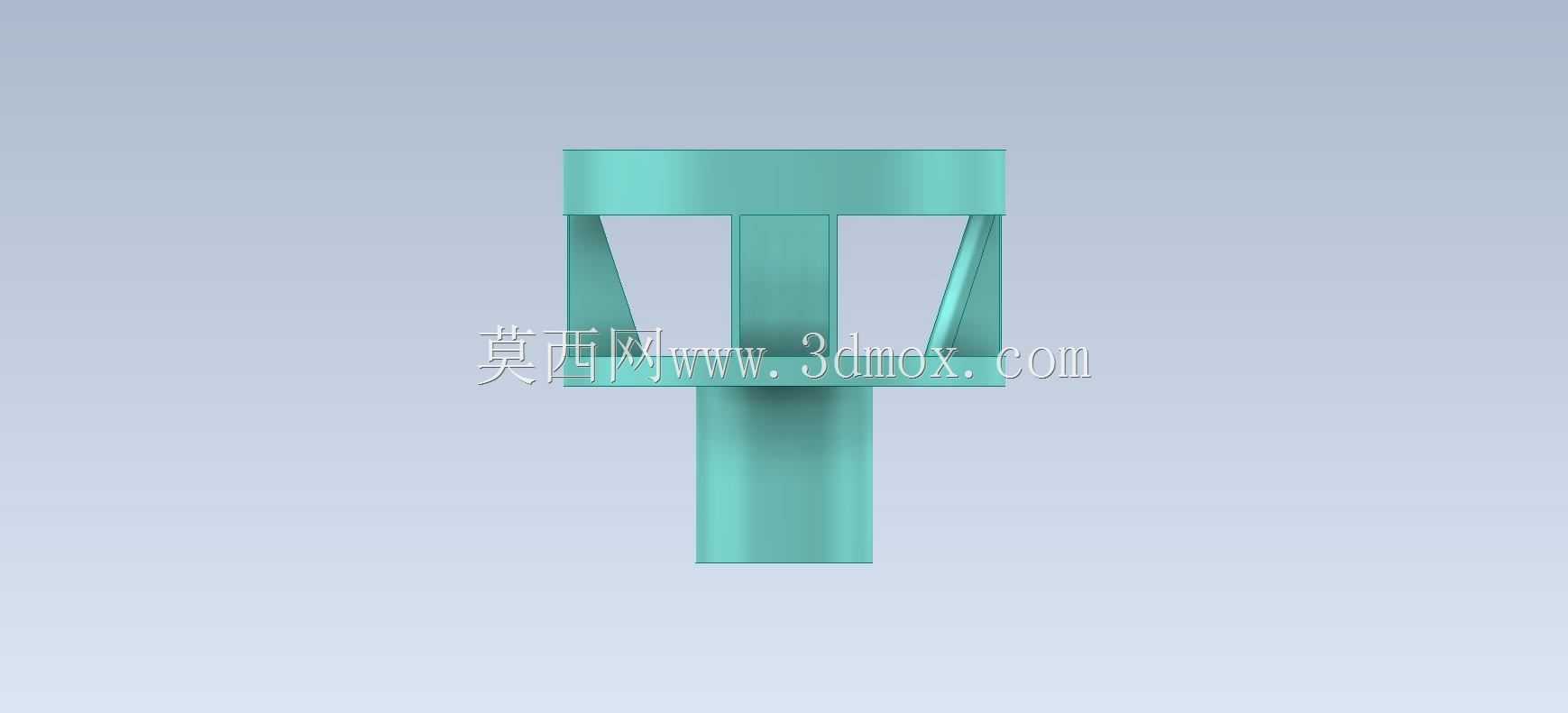

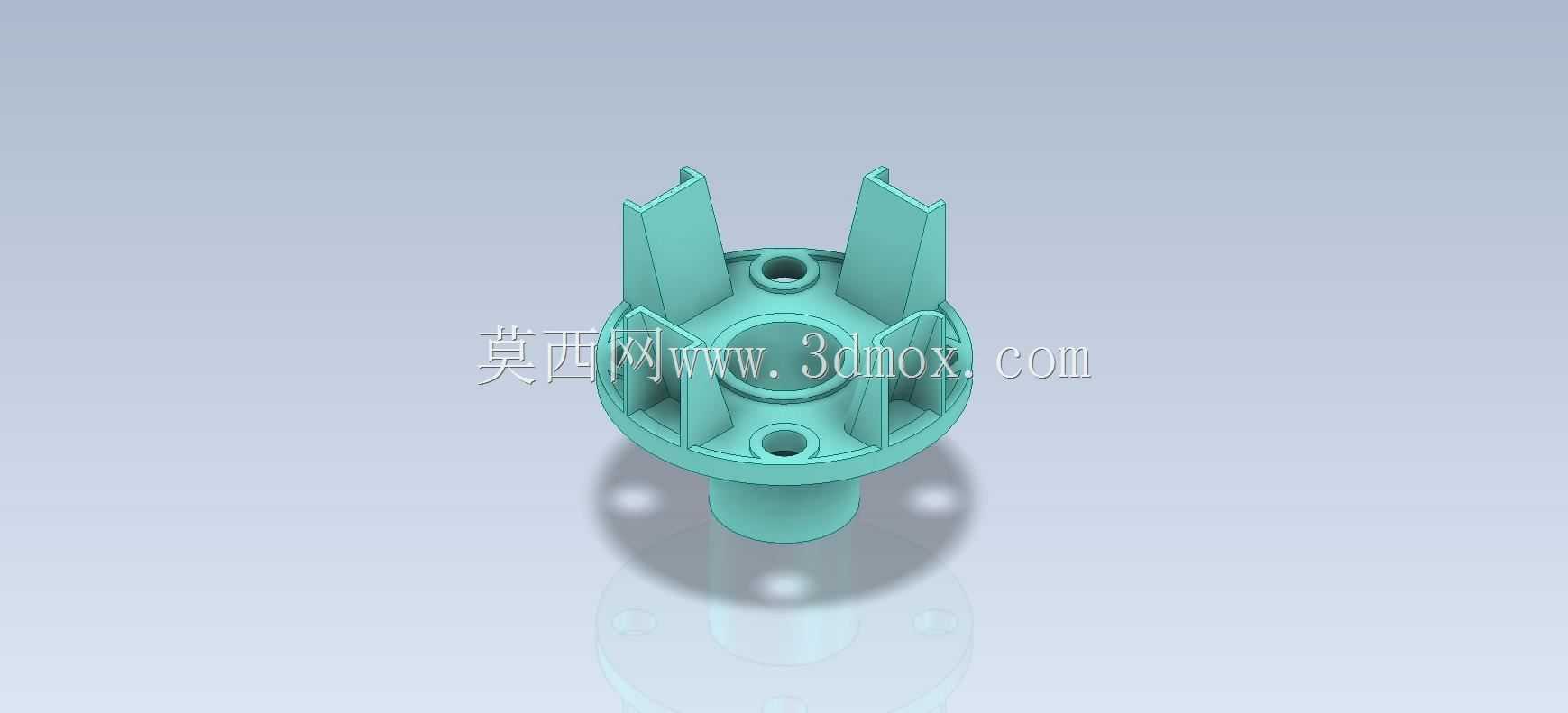

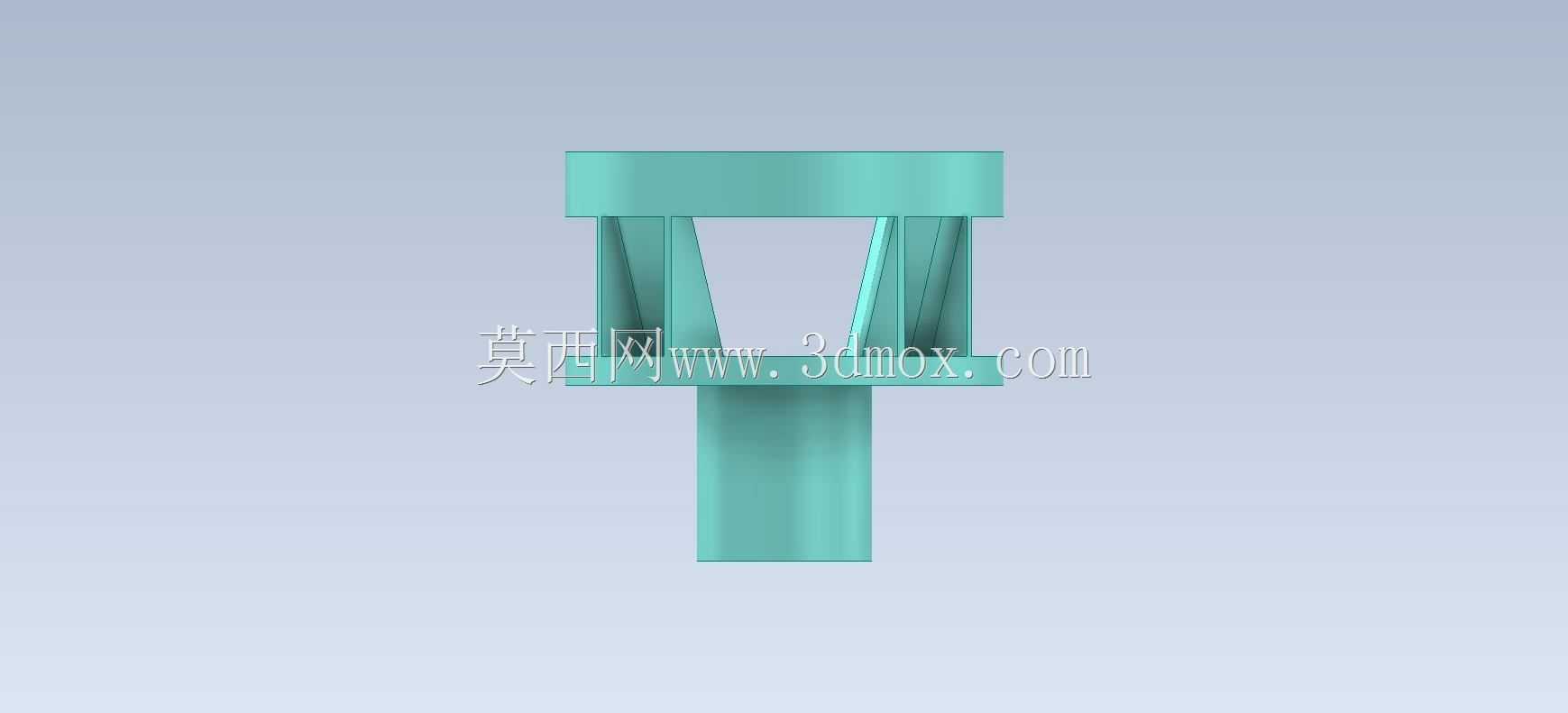

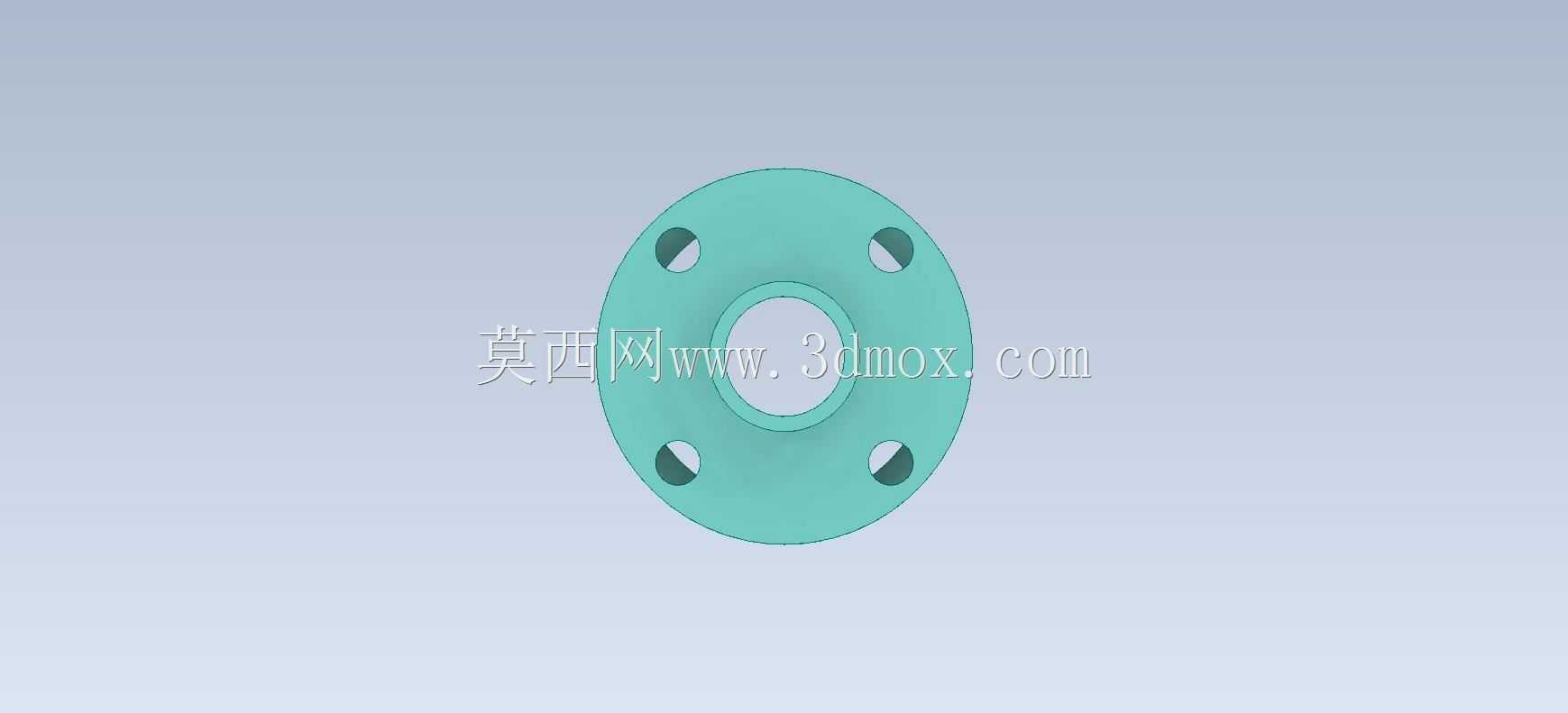

　　避免实际装配时出现孔位错位无法穿装螺栓的问题。中部为连接过渡段，采用六处周向均布的竖向筋板连接上下筒体，筋板的厚度根据构件整体承载需求设定，既不会因为筋板过薄导致受侧向力时出现筋板弯折变形，也不会因为筋板过厚造成材料浪费、整体重量超标；筋板之间的镂空区域可以预留走线空间，方便设备内部的线缆、细小气路管线从构件内部穿过，避免管线外露造成的磕碰损坏，也能让设备整体布线更加规整。下端为小直径的圆柱轴段，轴段根部同样设置了带安装孔的法兰凸台，凸台上的孔位与上端孔位保持同轴分度，可与下方的安装基座实现端面固定，下端轴段可插入基座的定位孔内，实现装配时的快速定位，降低装配时的找正难度。设计这类构件时，首先要确定上下对接段的配合直径，

　　根据对接件的尺寸确定上下筒体的内径与外径，保证配合面的公差满足过渡配合的要求，避免间隙过大造成装配后晃动，或是过盈量过大导致装配困难；其次要核算筋板的受力情况，当构件承受轴向压力时，竖向筋板与筒体共同承担压应力，筋板的厚度与高度需要满足压杆稳定的要求，避免受压时出现失稳变形；当承受侧向倾覆力矩时，周向均布的筋板可以将力矩分散到整个筒体圆周上，避免局部应力集中造成构件断裂。安装边界方面，这类构件的整体高度需要匹配上下对接部件的间距，最大外径不能超过周边配套构件的预留安装空间，避免安装时与周边零件发生干涉；上下端面的平面度需要控制在0.02mm以内，保证对接后端面贴合紧密，不会出现缝隙导致固定后存在装配应力。实际建模练习时，

　　这类零件非常适合练习旋转、阵列、筋特征、打孔等基础建模命令，通过绘制截面旋转生成主体筒体轮廓后，绘制单个筋板的轮廓生成筋特征，再通过圆周阵列生成所有均布的筋板结构，最后通过打孔、阵列生成所有安装孔，建模过程中需要注意各个特征的先后顺序，优先创建主体基准特征，再创建附加的筋、孔等细节特征，避免特征顺序混乱导致后续修改参数时出现特征报错。在实际生产中，这类构件如果用于承载较小的场景，可以采用工程塑料注塑成型，生产效率高、成本低，自重也更轻；如果用于承载较大的工业设备场景，则可以采用铝合金压铸或是钢材机加工成型，满足更高的强度与刚度要求，表面根据使用场景做阳极氧化或是喷塑处理，提升耐腐蚀性能，延长使用寿命。这类结构的设计难点在于平衡减重与强度的关系，很多新手设计时要么为了强度把整个构件做成实心结构，造成材料浪费、自重过大，要么为了减重过度削减筋板厚度、扩大镂空面积，导致构件受力后容易变形，需要根据实际的受力载荷计算，确定合理的筋板厚度、筒体壁厚以及镂空区域的大小，才能实现性能与成本的最优平衡。另外，构件所有的棱边都需要做倒圆角处理，避免尖锐棱边造成装配时划伤操作人员，同时倒圆角也能减少应力集中，提升构件的抗疲劳性能，避免长期受交变载荷时在棱边位置产生裂纹。
