带侧装耳的U型金属钣金固定支座

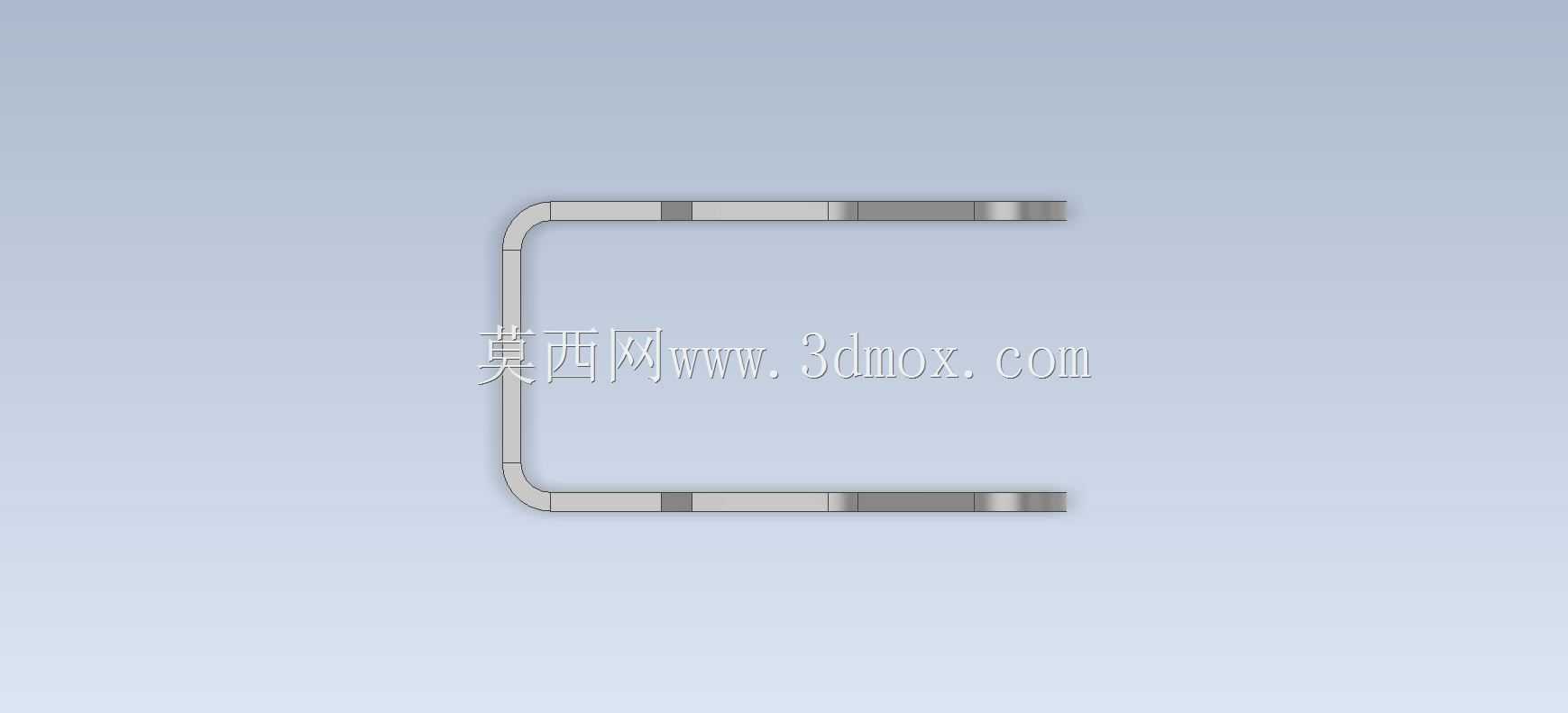

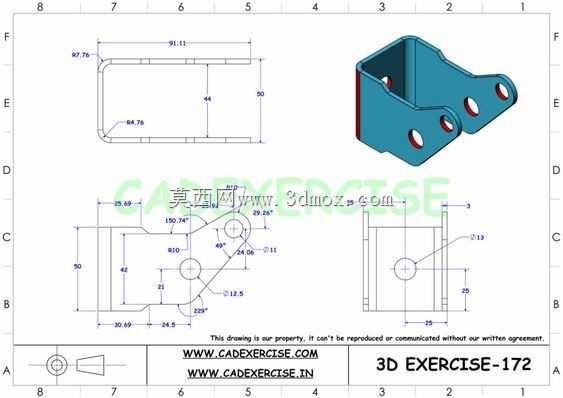

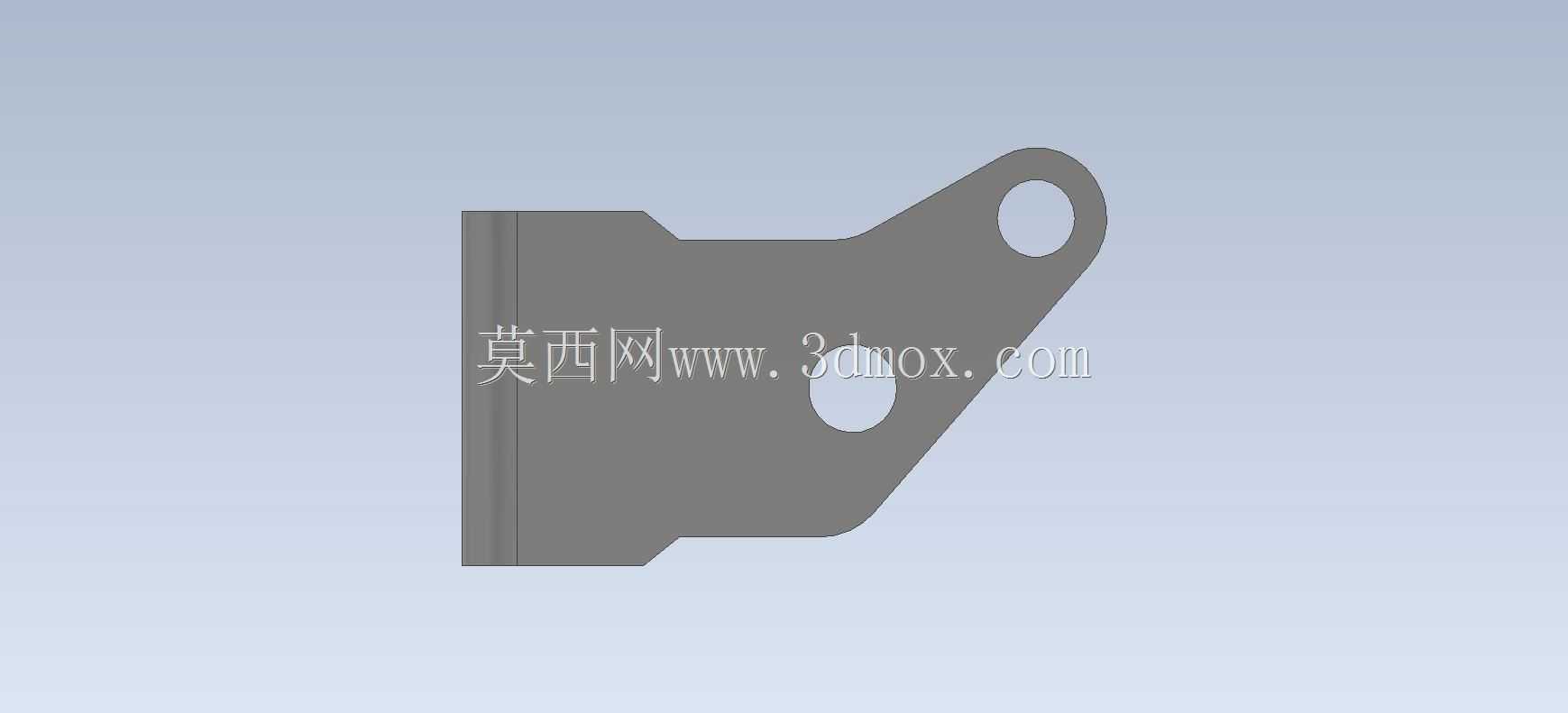

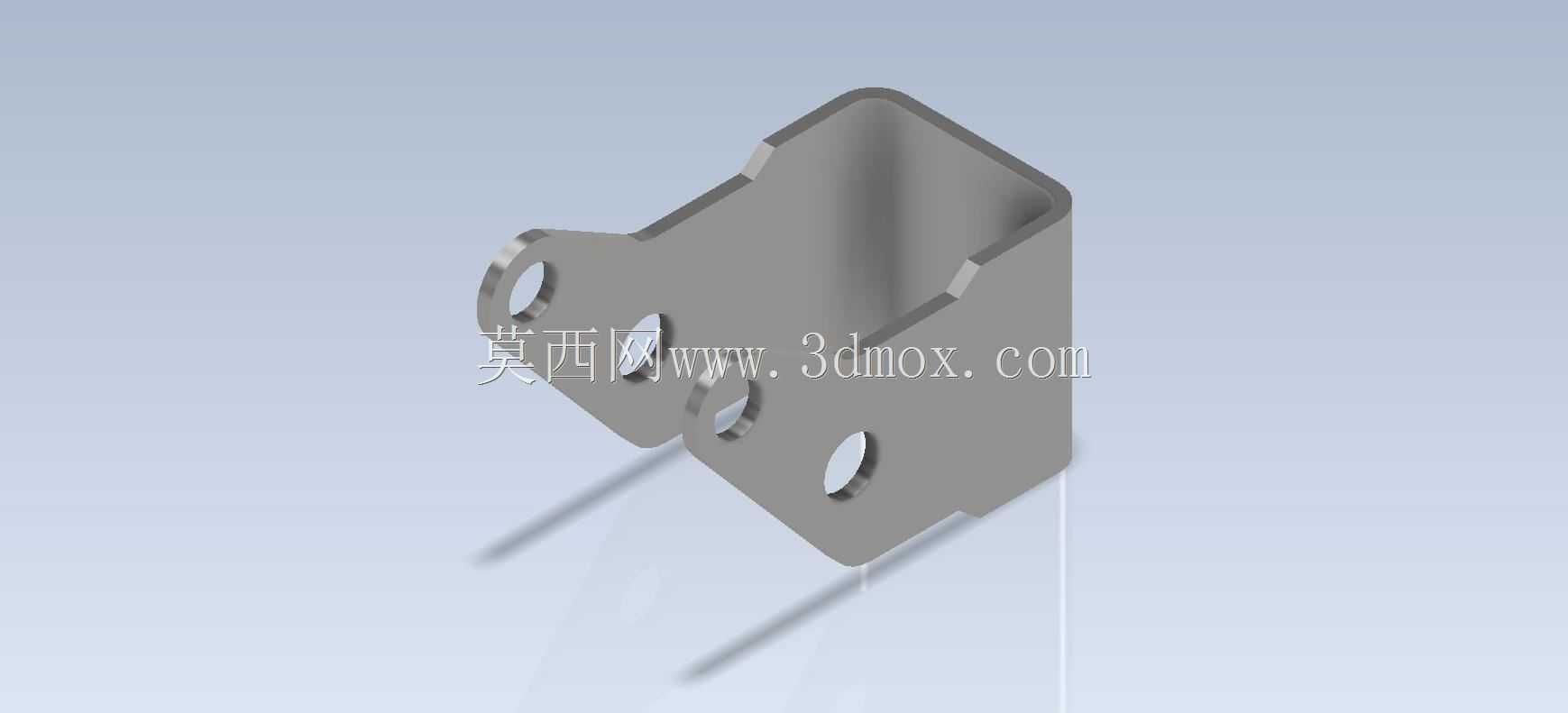

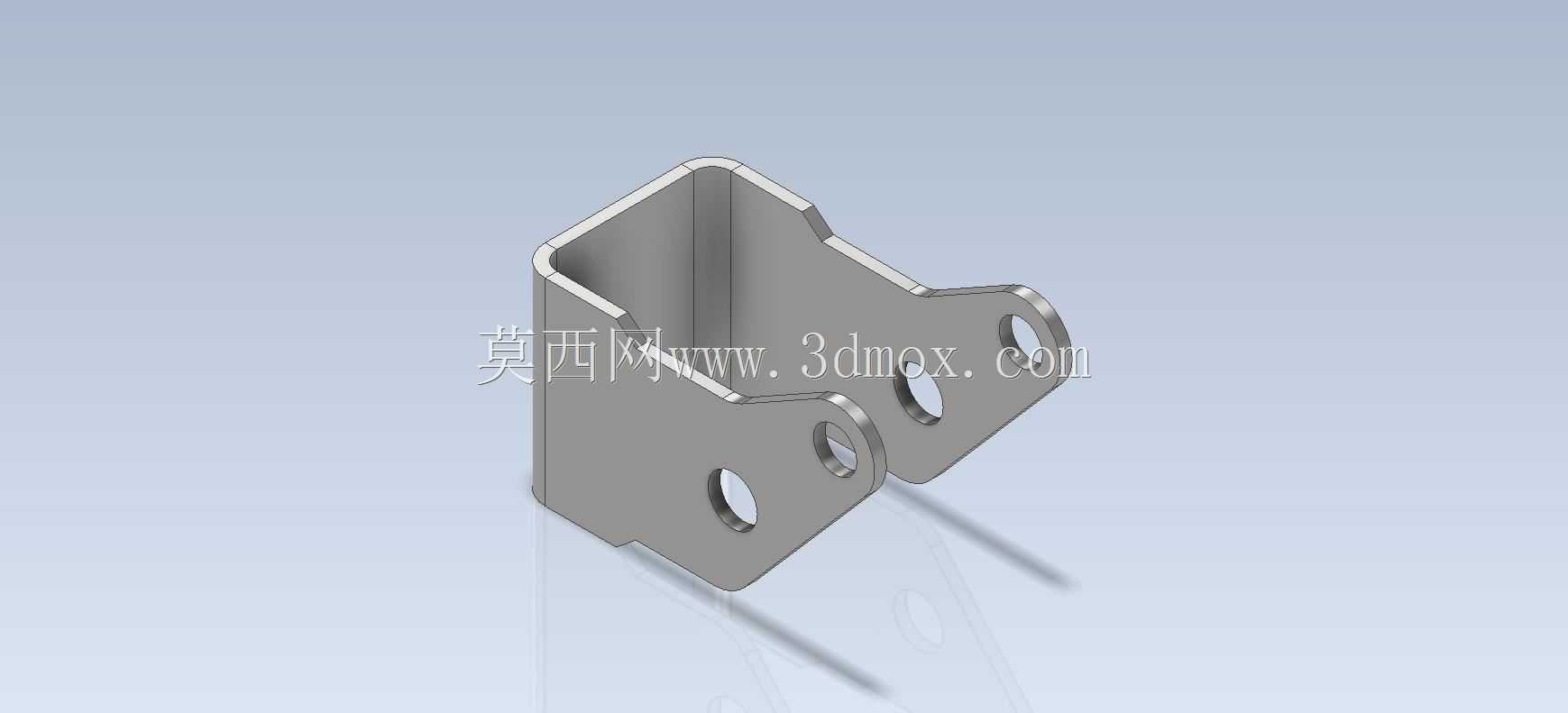

　　这类U型带侧装耳的钣金支座，在轻工自动化生产线的物料导向机构、小型电控柜内部元器件安装、民用电器内部结构支撑场景中应用十分广泛，区别于铸造或机加工的一体式支座，钣金折弯成型的支座在满足结构强度要求的前提下，能大幅降低单件生产的材料损耗与加工成本，适合中小批量的设备配套需求。从结构功能来看，该支座主体采用U型槽式结构，槽腔可直接嵌套在对应规格的方管型材、矩形安装梁上，槽体两侧边缘预留的卡接缺口，可在安装时快速卡入型材预设的定位凸点，实现预装定位，减少装配过程中的对位调整时间，避免螺栓锁紧前构件出现滑移错位。侧伸的安装耳上开设的三个不同孔径的通孔，分别对应不同规格的紧固件安装需求，其中靠近U型槽根部的大孔径通孔用于穿入主锁紧螺栓，

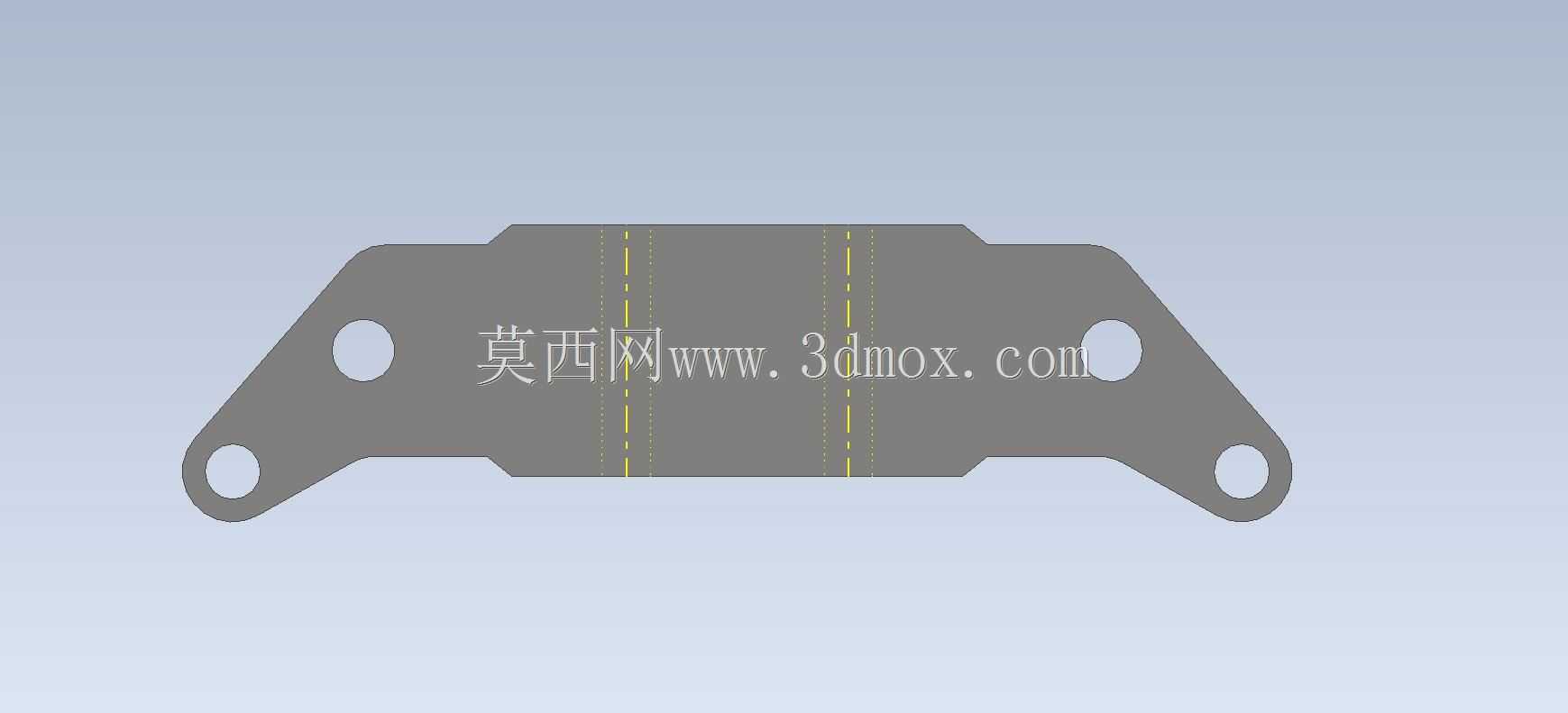

　　将支座整体与嵌套的型材梁牢牢锁固，另外两个小孔径通孔可用于安装附属的传感器支架、管线固定卡扣或是小型导向件，无需在主型材梁上额外钻孔攻丝，降低对主承载构件的结构强度破坏。从设计思路层面，这类钣金件在展开下料阶段就需要精准计算折弯扣除量，U型槽的两个折弯边采用90度直角折弯，折弯内R角匹配对应板材厚度的最小折弯半径，避免折弯处出现应力集中开裂的问题；侧装耳与U型槽主体采用一体落料成型，没有额外的焊接拼接工序，既减少了焊接变形带来的形位公差偏差，也消除了焊道锈蚀的隐患，表面无需做额外的打磨处理即可直接进行喷塑或是镀锌的表面防腐处理。在安装边界尺寸上，U型槽的内净宽度需要与配套的安装型材外廓尺寸保持0.1-0.2mm的间隙配合，

　　既保证安装时能顺利套入型材，也避免间隙过大导致锁紧后支座出现晃动；侧装耳的伸出长度需要满足安装紧固件时的扳手操作空间，孔位中心到U型槽侧壁的距离要大于对应螺栓螺母的最大外接圆半径，避免锁紧时工具与槽壁发生干涉；整体的安装高度要匹配配套构件的安装高度差，槽体底部的平面度控制在0.1mm以内，保证与安装面贴合时不会出现翘曲，当支座承受侧向载荷时，U型槽的两个侧壁可形成对称的支撑力臂，配合侧装耳的锁紧力，可将载荷均匀分散到整个安装梁的接触面上，避免局部应力集中导致型材变形。在实际选型应用中，这类钣金支座可根据承载需求调整板材厚度，轻载场景下选用1.2-1.5mm的冷轧钢板即可满足使用要求，承载较大的场景可更换为2-2.

　　5mm的不锈钢板或是镀锌钢板，无需大幅修改整体外形尺寸，仅需调整折弯模具的间隙即可完成不同板厚的生产适配，孔位的布局也可根据实际安装需求在不破坏主体折弯强度的前提下做微调，具备较强的场景适配性，在各类非标设备的结构搭建中，这类标准化的钣金支座可大幅减少现场改制的工作量，提升设备装配的整体效率。
