钣金折弯安装固定支架结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:697899
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计

  这类钣金折弯支架在工业现场的应用场景覆盖极广,小到电气柜内部的元器件安装托举,大到自动化生产线侧边的传感器、走线槽固定,甚至小型设备的机身连接支撑都能见到同结构逻辑的构件。不同于铸件或机加工件的厚重,这类薄板折弯件的核心优势在于材料利用率高、成型工序少,批量生产时的成本控制优势明显,同时自身重量轻,在对整机负载有严格要求的轻型设备、便携工装场景下,比实心加工件的适配性更强。

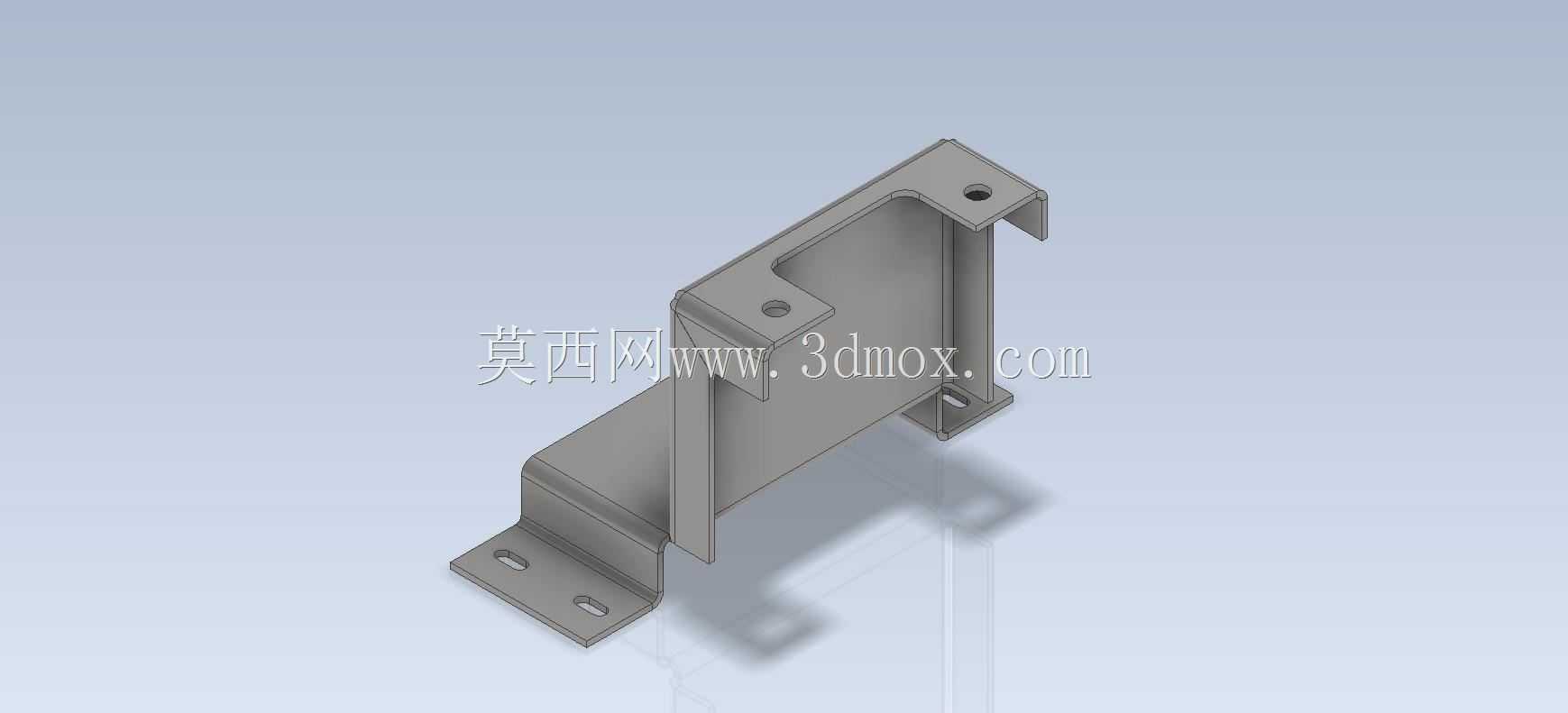

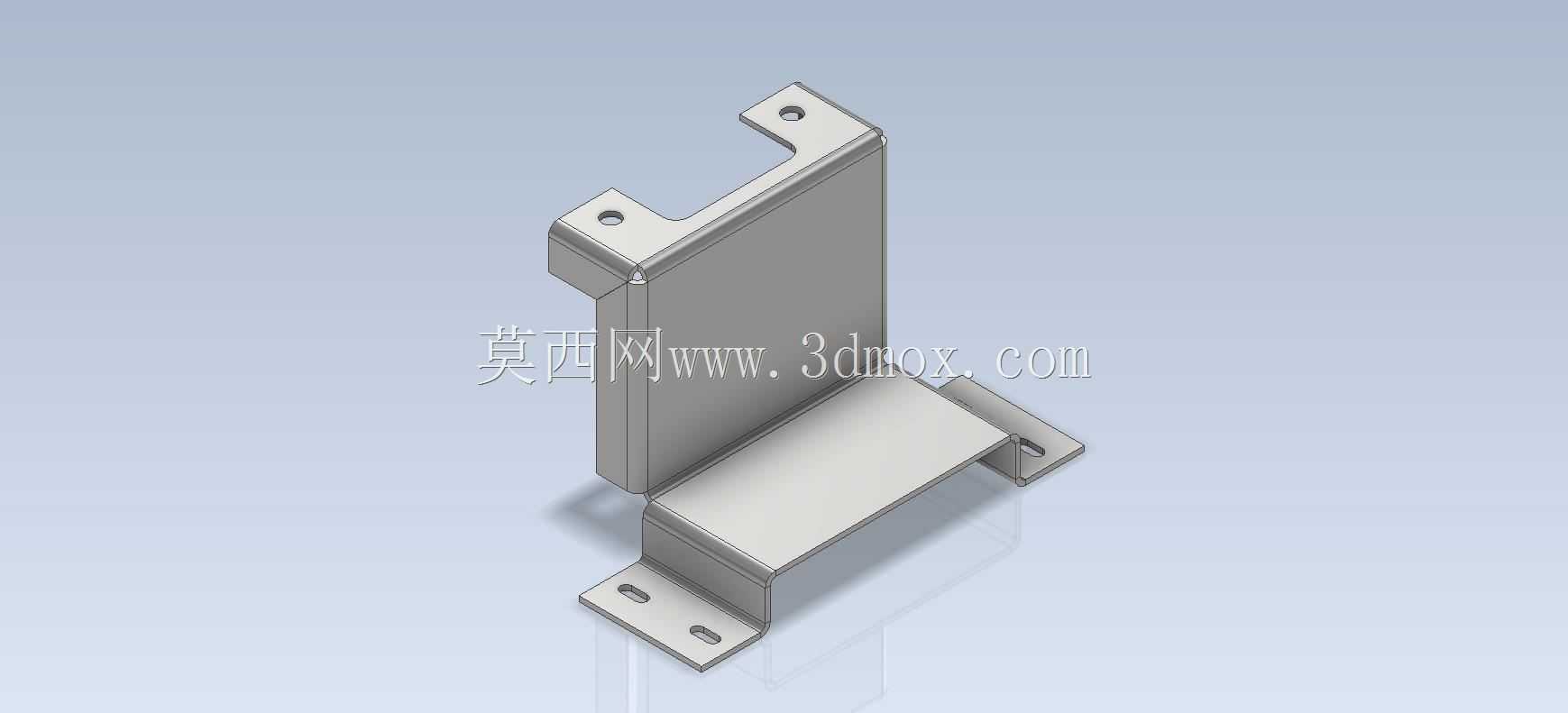

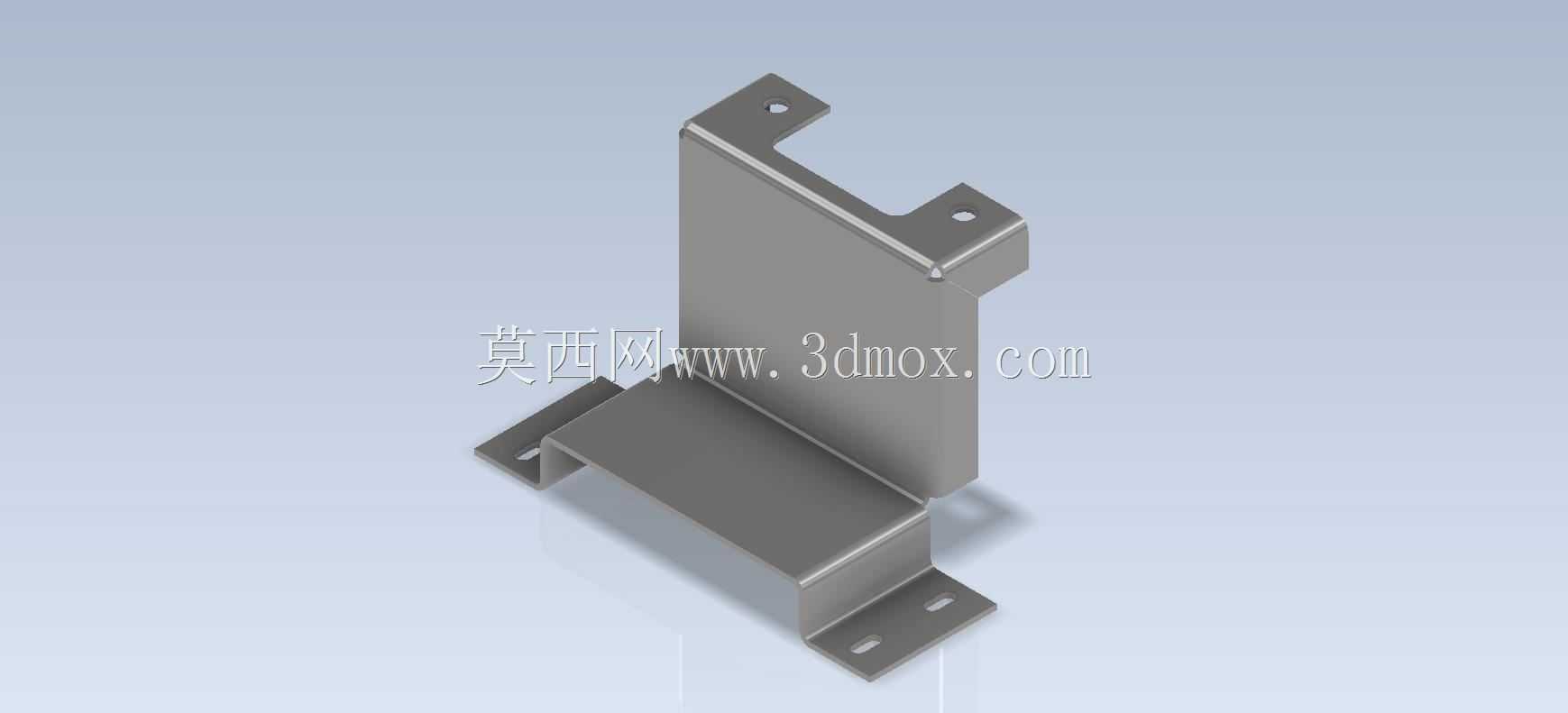

  从实际用途来看,这个构件的核心功能是通过底部两个带安装孔的折边完成自身与设备基座、型材框架的固定,上方的垂直立板用来承载需要安装的小型功能部件,顶部伸出的带孔折边则可以实现上层构件的连接或者线缆、管路的挂靠固定,相当于一个集成了底部固定、中部支撑、顶部连接的一体化转接构件,不需要额外拼接多个零件就能完成三层结构的位置固定,减少了装配环节的紧固件数量,也降低了多零件拼接带来的累积误差。

  在功能特性上,整个构件采用等厚薄板折弯成型,所有折角处都预留了合理的折弯内R角,避免折弯时出现材料开裂的问题,同时折边的翻边高度经过计算,既保证了折弯后的结构刚度,不会因为薄板受力出现扭曲变形,又不会因为折边过高浪费材料、占用额外的安装空间。三个安装面的孔位都采用了圆孔设计,适配常规的螺栓、自攻螺丝安装,孔位边缘没有毛刺残留的设计空间,避免安装时刮伤操作人员或者破坏线缆绝缘层。立板与底部折边之间的折弯角度控制在90度±0.2度的公差范围内,保证安装后上层构件的垂直度符合要求,不会出现倾斜偏移的问题。

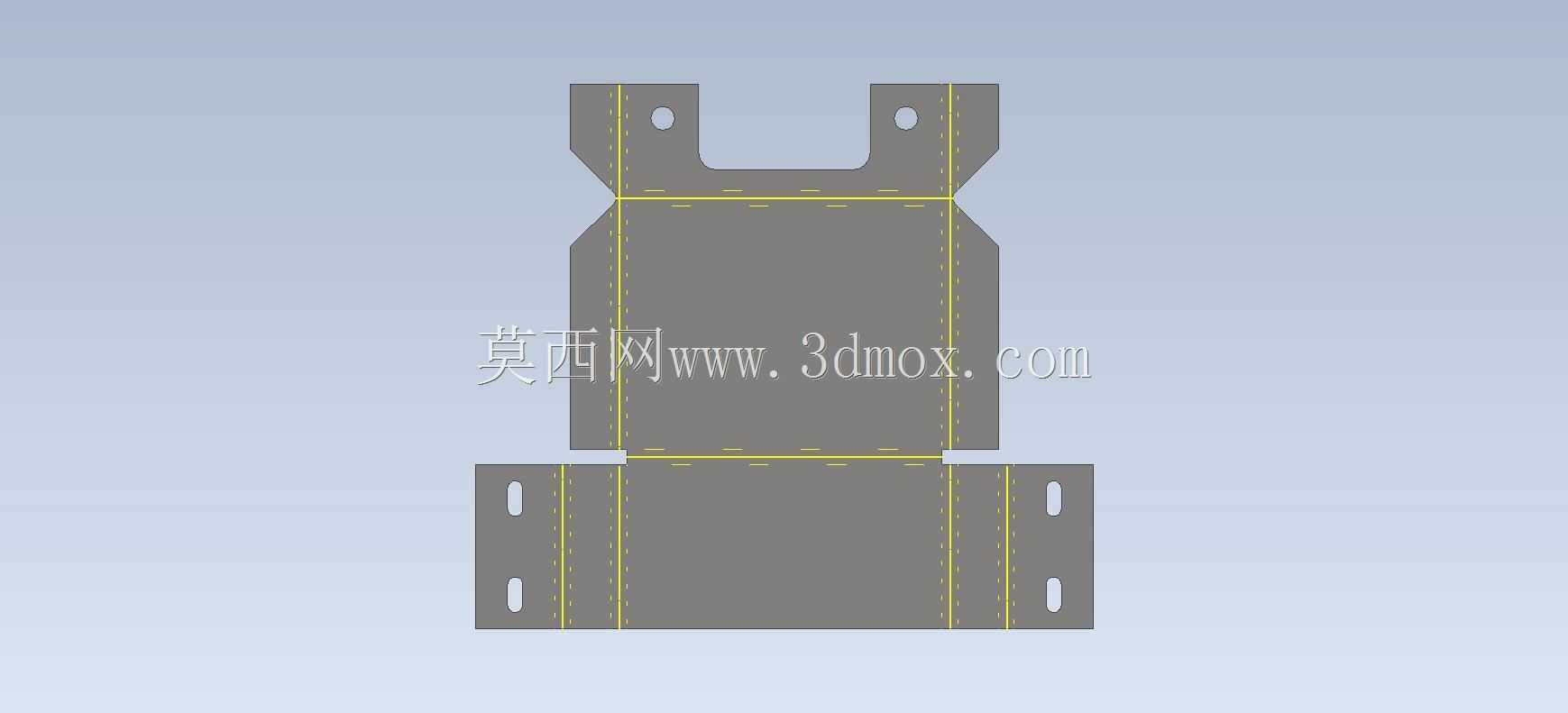

  设计思路上,这类钣金件优先遵循的是少工序、易成型的原则,整个构件只需要通过激光切割下料完成平板坯料的轮廓和孔位加工,再经过三次折弯就能完成主体成型,不需要额外的焊接、铆接工序,最大程度减少了加工环节的变形风险。坯料展开时已经提前扣除了不同板厚对应的折弯系数,保证折弯后所有孔位的位置度、各个边的外形尺寸都符合装配要求,底部两个安装折边分别向外侧伸出,形成了稳定的支撑跨距,相比单折边的固定方式,抗倾覆能力提升明显,即使上方承载的部件有偏载,也不容易出现支架歪斜的问题。顶部的折边向内侧折弯,既可以作为安装面使用,也能对立板的上端起到加强筋的作用,提升立板的抗弯折能力,避免立板受侧向力时出现变形。

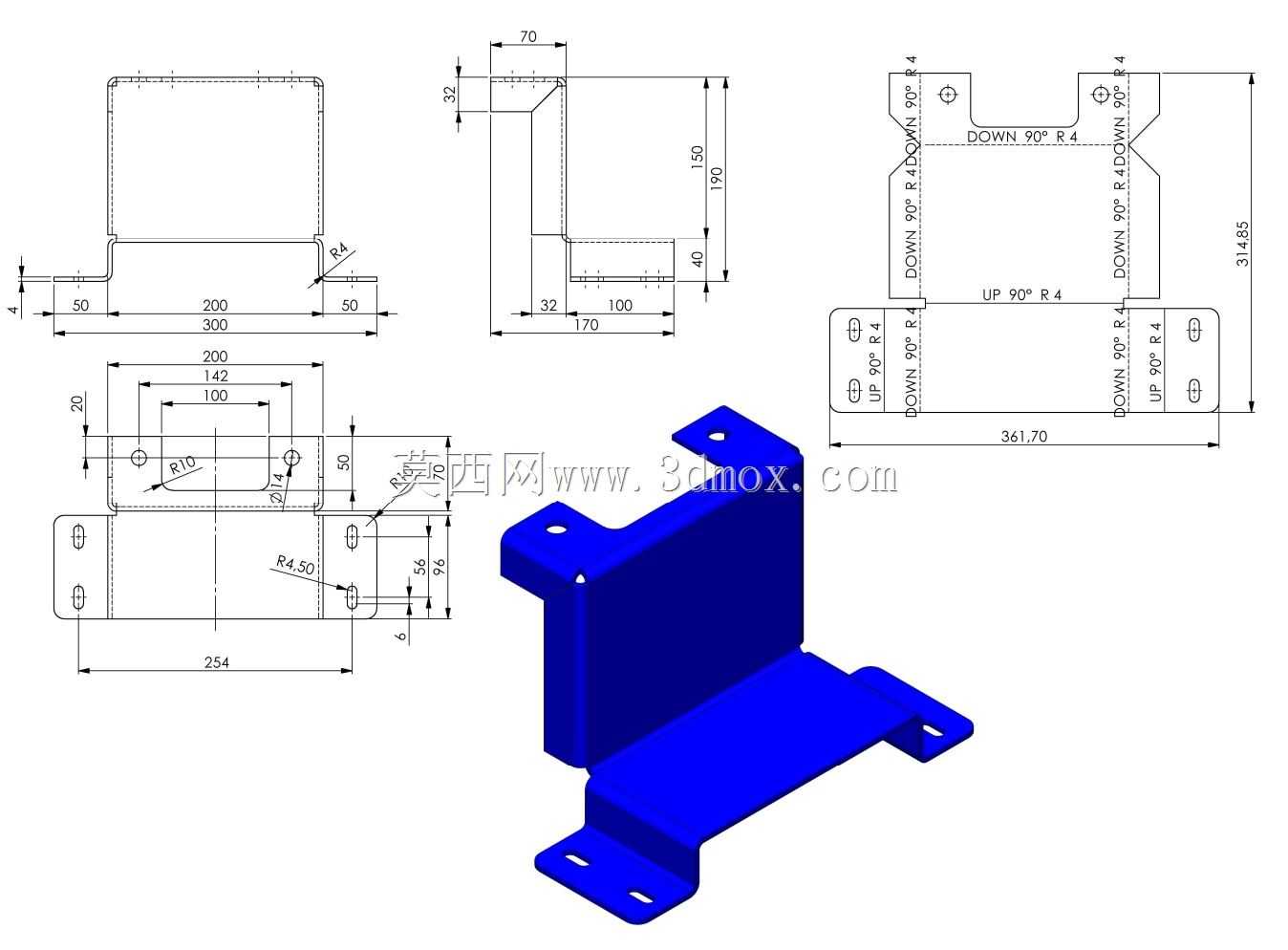

  从安装边界来看,底部两个安装折边的孔位中心距是固定的,适配常规的40系列、50系列工业铝型材的安装槽间距,也可以直接固定在钢板预制的安装孔位上,整个支架的总高度控制在常规小型安装支架的常用尺寸范围内,不会因为过高导致支撑稳定性下降,也不会因为过矮无法满足安装空间的避让需求。支架的整体宽度经过优化,在保证安装孔位有足够边缘距离的前提下,尽可能缩小了横向占用空间,适合在设备内部狭窄的安装空间内使用,立板上没有多余的凸起结构,所有边缘都做了折边或者倒角处理,不会和周边的其他构件发生干涉。在实际选型使用时,只需要根据承载的重量选择对应厚度的板材,不需要修改整体的外形和孔位尺寸,就能适配不同负载等级的安装需求,互换性较强。
