工业设备用侧装式支撑固定支架结构

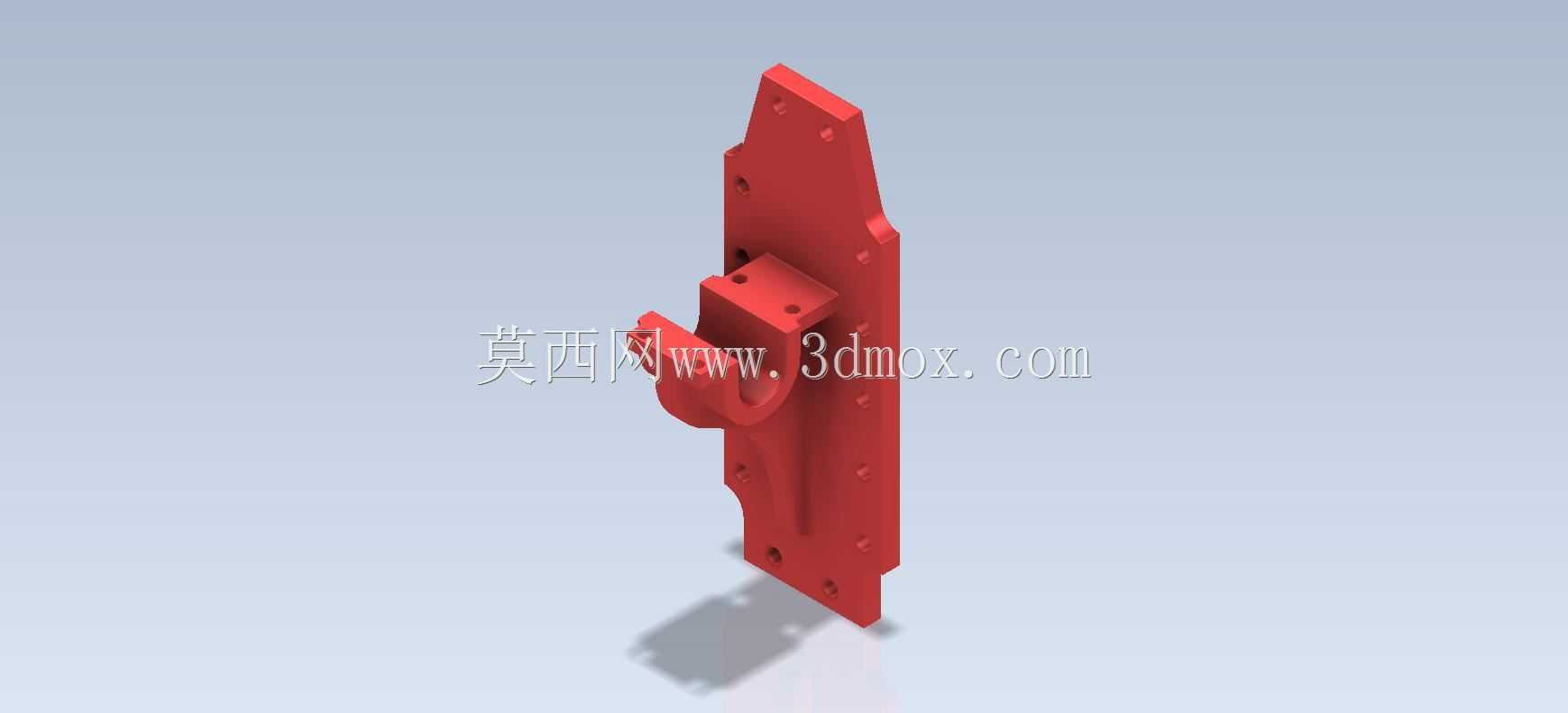

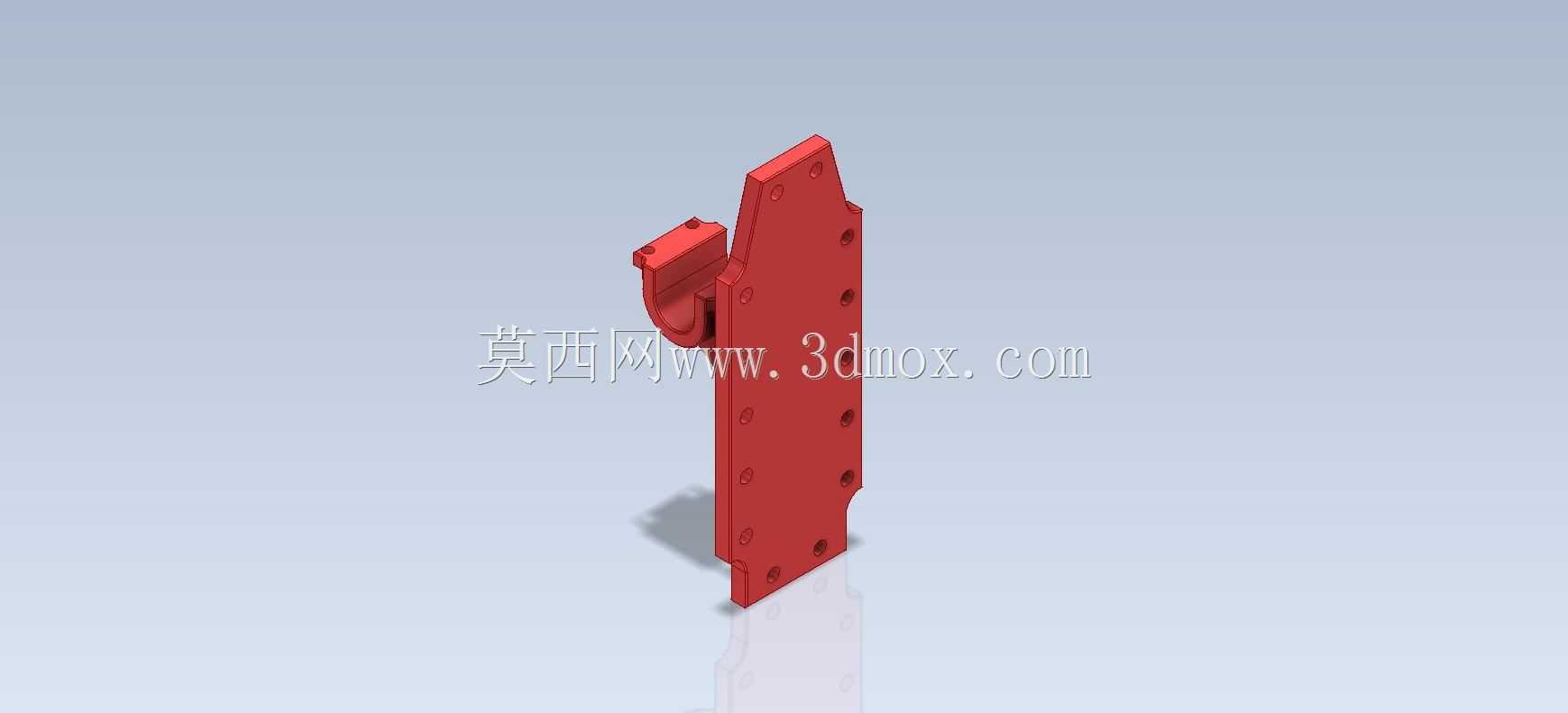

　　在工业自动化生产线、小型专用工装夹具以及非标设备的结构搭建场景中，这类侧装式支撑固定支架是十分常见的结构连接件，主要承担部件承载、位置固定以及辅助导向的功能，很多需要在竖直安装面拓展横向安装位的工位，都会用到同类型的支撑结构。从实际使用场景来看，这类支架通常会通过背部的平直安装面贴合在设备的立式型材框架、设备外壁钣金或者混凝土预制安装基面上，依靠背部阵列布置的安装孔完成与基面的锁固，避免支架在承受横向载荷时出现偏转或者窜动。支架主体采用长条形立式布局，整体沿竖直方向延伸，这种设计可以在有限的横向安装空间内，提供多个不同高度的横向安装位点，满足不同安装高度的功能部件固定需求，不用额外叠加垫高块或者转接件，能有效精简设备的整体安装结构。

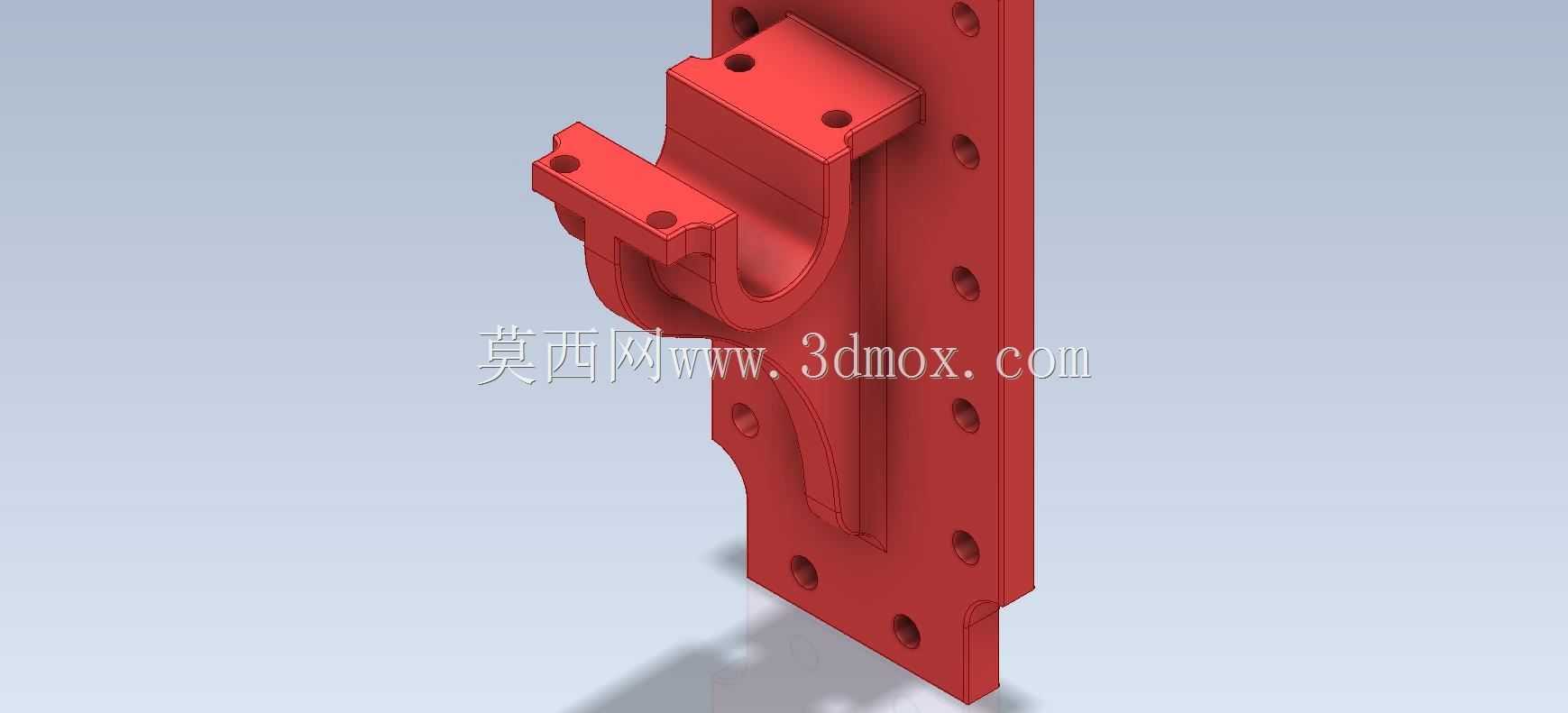

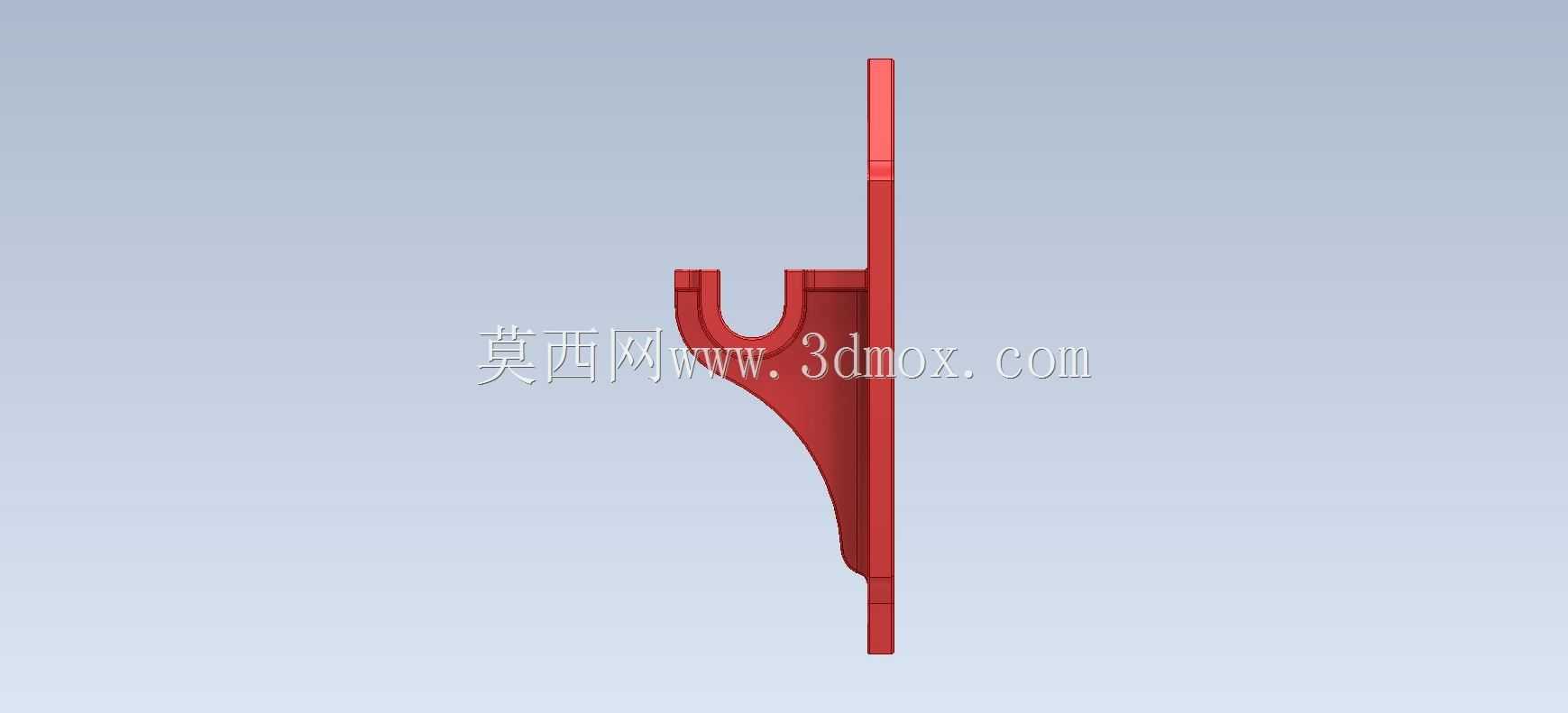

　　从结构设计的细节来看，支架主体做了等厚的基体设计，在保证整体结构刚性的前提下，尽可能控制了整体重量，避免给安装基面带来额外的负重压力；主体侧边延伸出的横向支撑座是核心的功能承载部位，支撑座上预留了对应规格的安装孔位，可以直接固定传感器、小型气动元件、管线固定座或者小型导向组件，支撑座与竖直主体的衔接位置做了加厚的过渡结构，避免横向载荷集中在衔接位置出现应力断裂的问题。支架的背部安装面做了全平面的铣平处理，保证安装时与基面的贴合度，不会出现安装间隙导致的支架倾斜问题，所有安装孔的位置都做了沉头设计，锁固螺丝安装后不会突出支架表面，避免与后续安装的部件产生运动干涉。在设计这类支架结构的时候，首先要明确安装基面的可利用空间尺寸，

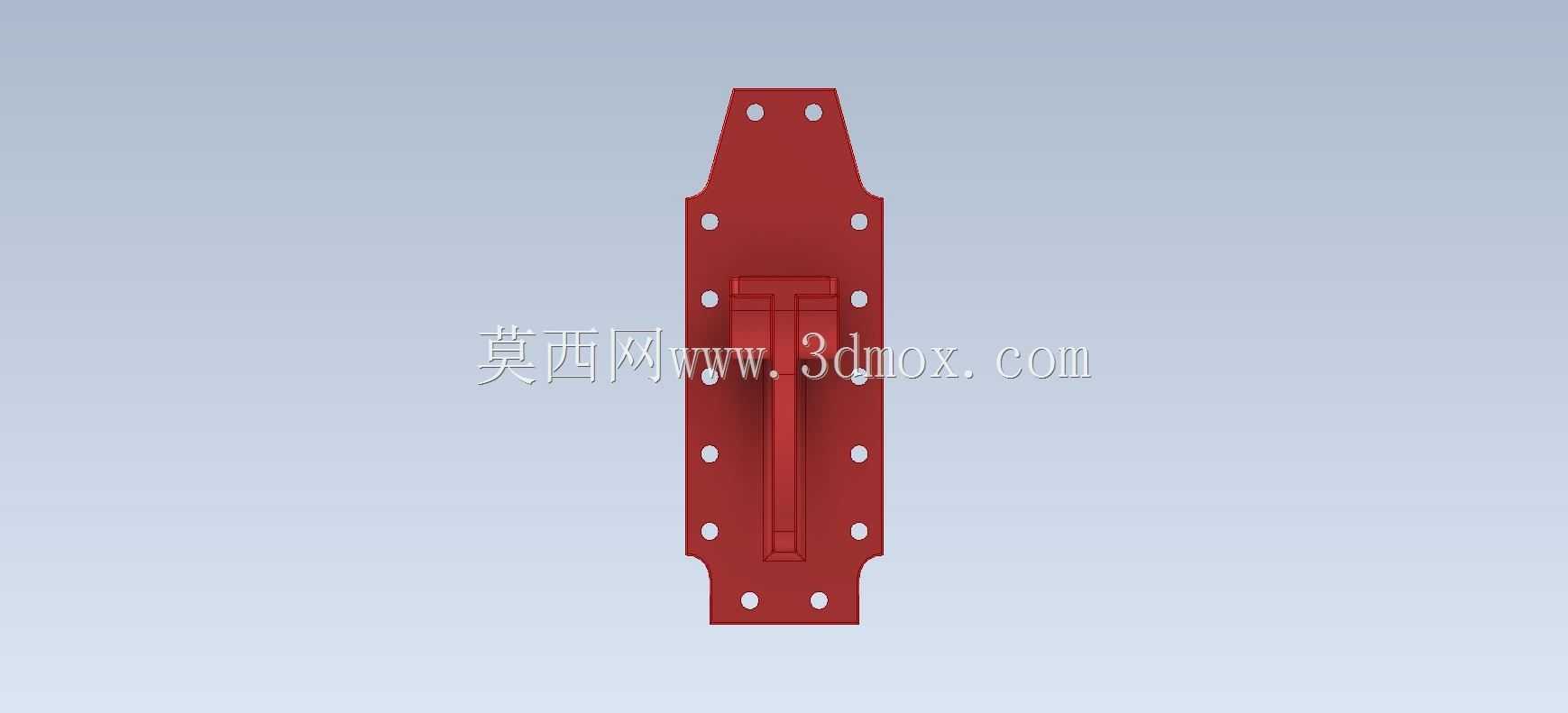

　　确定支架竖直方向的总长度，避免支架长度超出基面的安装范围，同时要根据需要承载的部件重量，核算主体的板材厚度以及衔接位置的加强结构尺寸，保证在额定载荷下支架的形变量控制在允许范围内，不会因为形变导致安装的部件出现位置偏移。安装边界方面，这类支架的背部安装孔采用等间距阵列布置，适配工业铝型材的标准槽位间距，也可以适配通用钣金设备的常规安装孔位，不需要在基面上重新做非标定 制打孔，能降低现场安装的加工工作量；横向支撑座的伸出长度经过严格核算，既保证有足够的空间安装目标部件，也不会因为伸出过长导致受力时力矩过大，影响支架的整体稳定性。支架的所有棱边都做了倒角处理，避免安装过程中划伤操作人员，也不会在安装时刮破配套的管线或者部件表面涂层。

　　从实际应用的反馈来看，这类支架在小型物料分拣工位、设备旁侧的管线排布固定、小型检测元件的安装定位场景中都有很高的使用率，结构简单可靠，安装调整方便，不需要复杂的装配工序，普通的装配人员按照孔位对齐锁固即可完成安装，后期如果需要调整安装高度，只需要松开背部的锁固螺丝，沿竖直方向调整到对应孔位重新锁固即可，维护调整的成本很低。在建模过程中，这类结构需要重点关注安装孔的位置度公差，保证背部安装孔与横向支撑座安装孔的相对位置精度，避免安装时出现孔位错位无法装配的问题，同时过渡位置的圆角要处理到位，减少应力集中的风险，提升支架的整体使用寿命。
