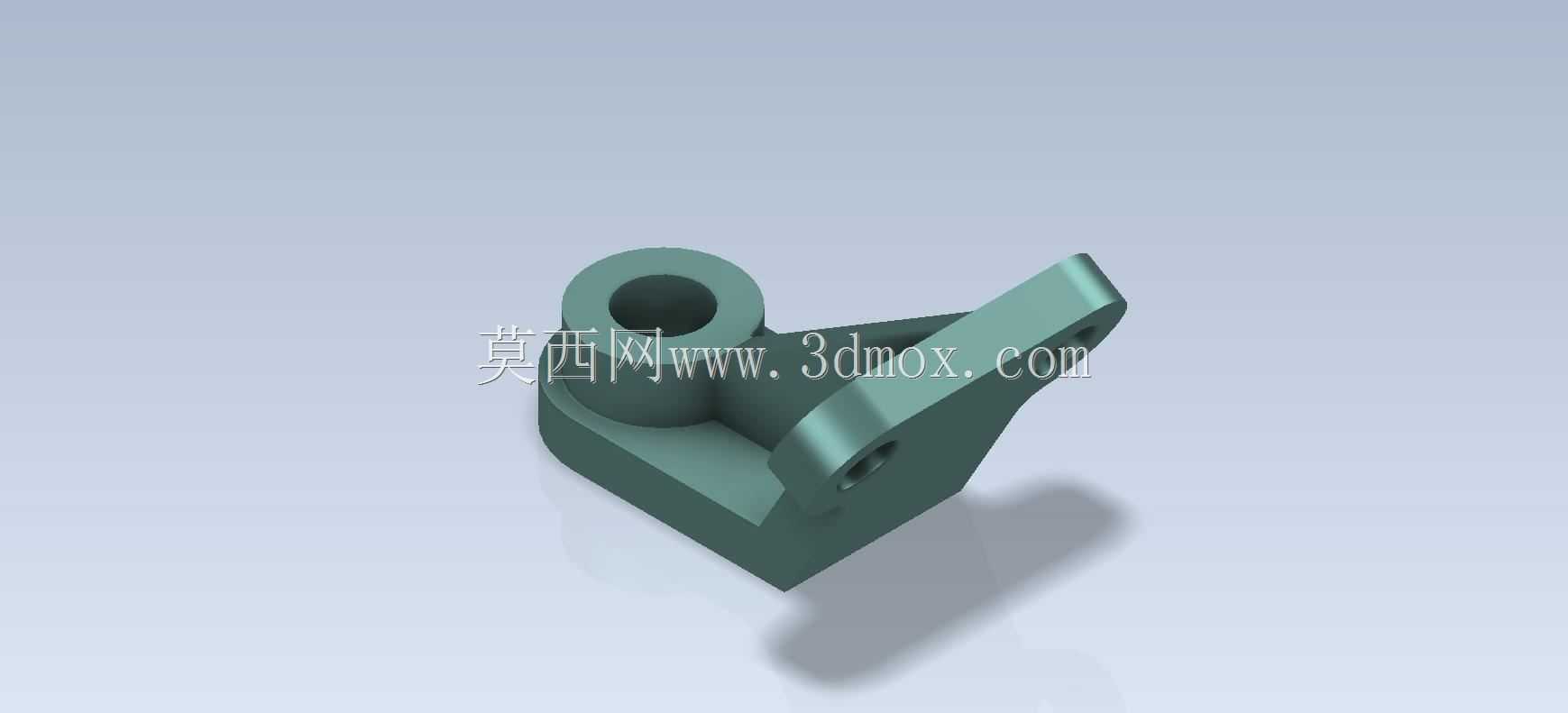

斜向加强筋式L型铰接安装支座结构

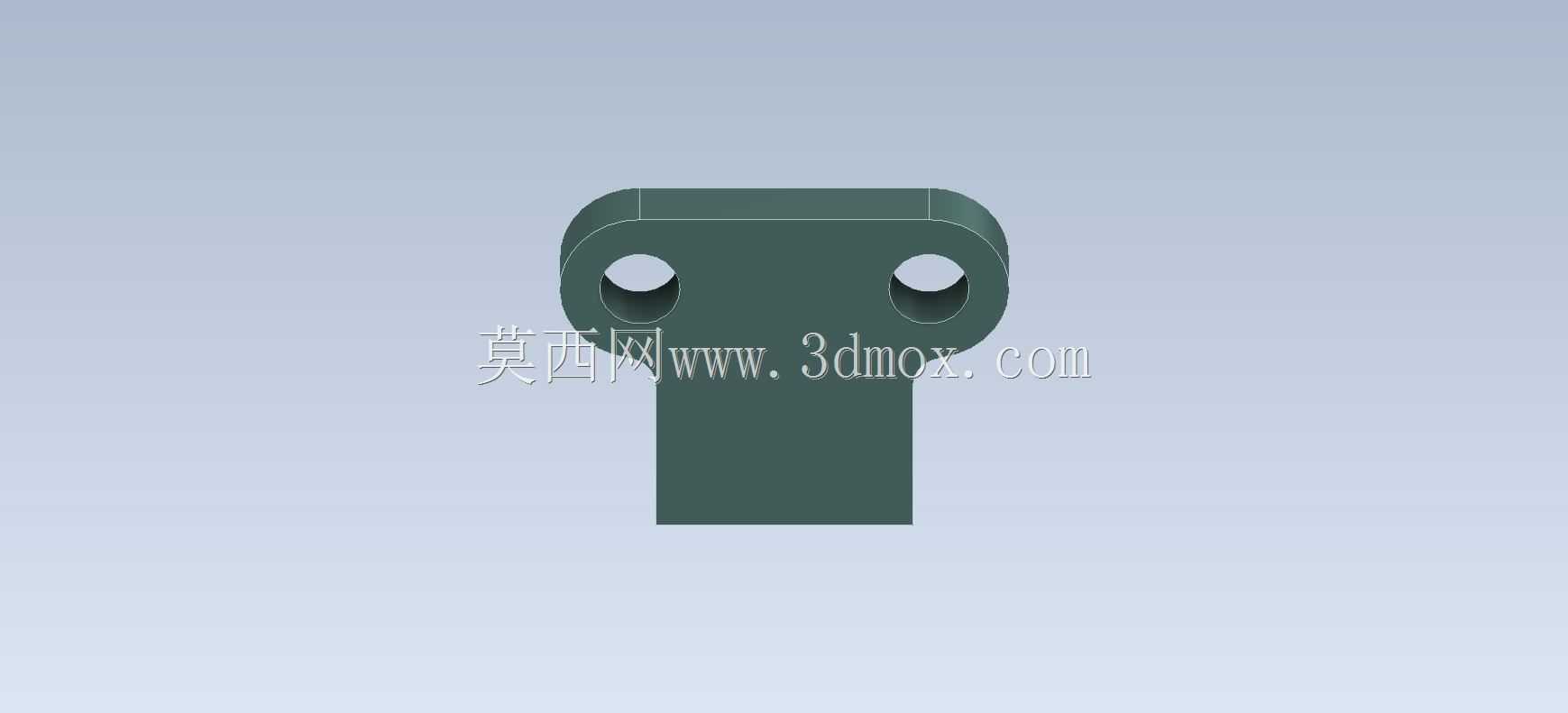

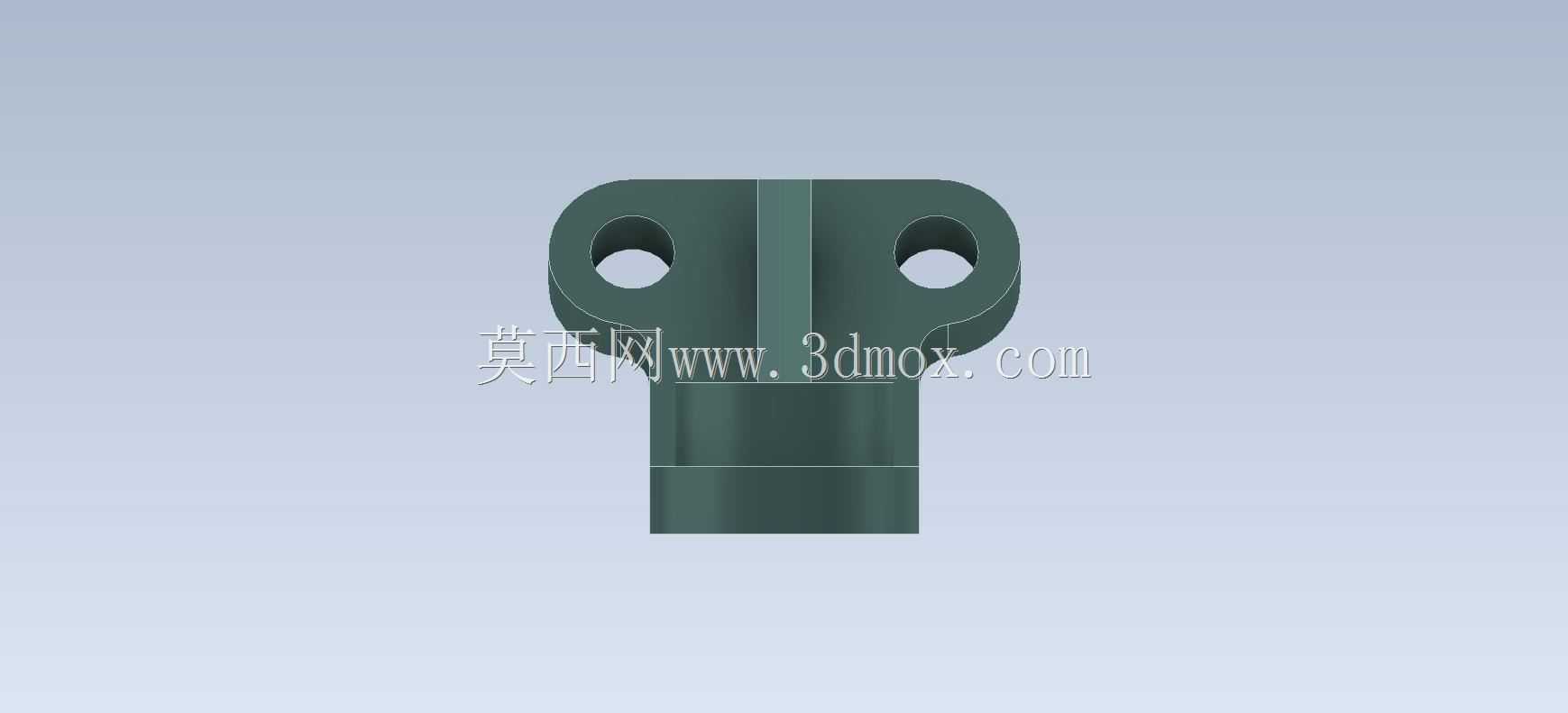

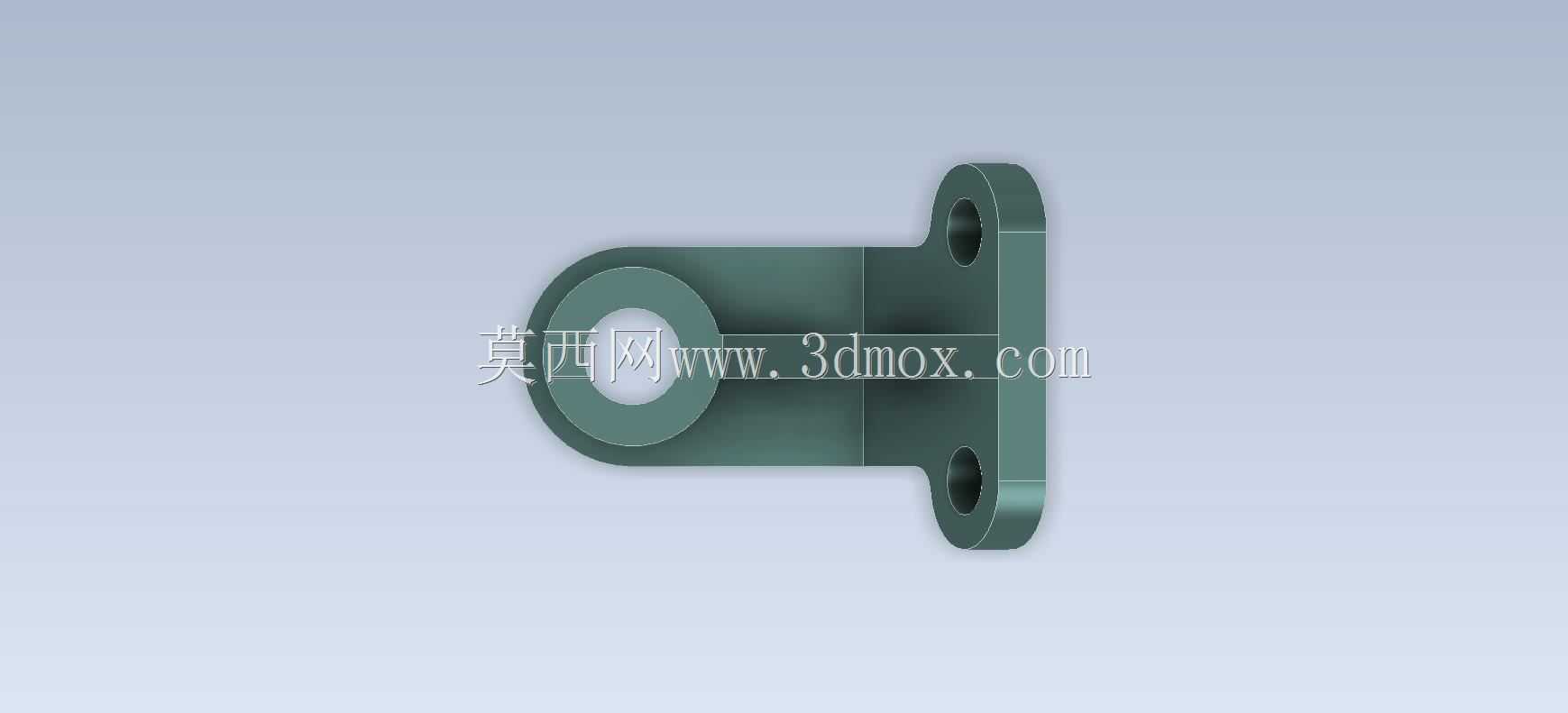

　　这类带斜向加强筋的L型铰接支座，在轻工输送线、小型自动化专机的辅助支撑工位上十分常见，日常多用来承接摆臂类构件的铰接载荷，避免悬臂结构在往复摆动过程中出现根部应力集中断裂的问题。从结构功能来看，底部的圆柱凸台是核心的铰接配合位，内孔可配套铜套或者滚动轴承，穿装铰接销轴后，能实现摆杆、拨叉类零件的定轴回转动作，凸台的轴向高度经过匹配设计，既可以给铰接件留出足够的轴向窜动间隙，又不会因为凸台过高导致整体结构重心上移，影响安装后的稳定性。上部的两个带孔耳板是安装固定位，两个安装孔的中心距经过公差匹配，可直接通过螺栓锁紧在设备的立式安装面上，孔位周边做了局部加厚处理，避免螺栓锁紧时局部压应力过大导致零件表面压溃变形。

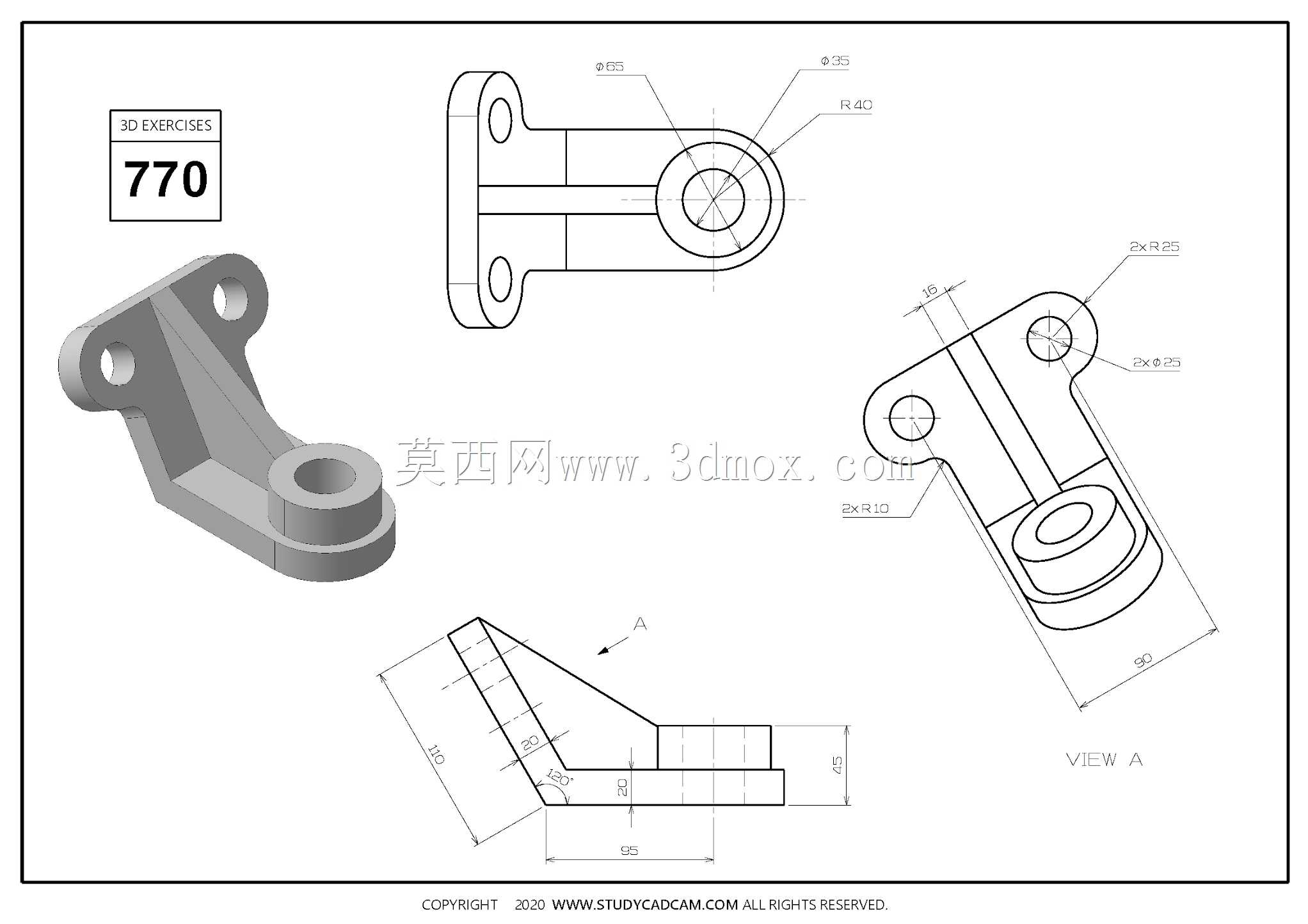

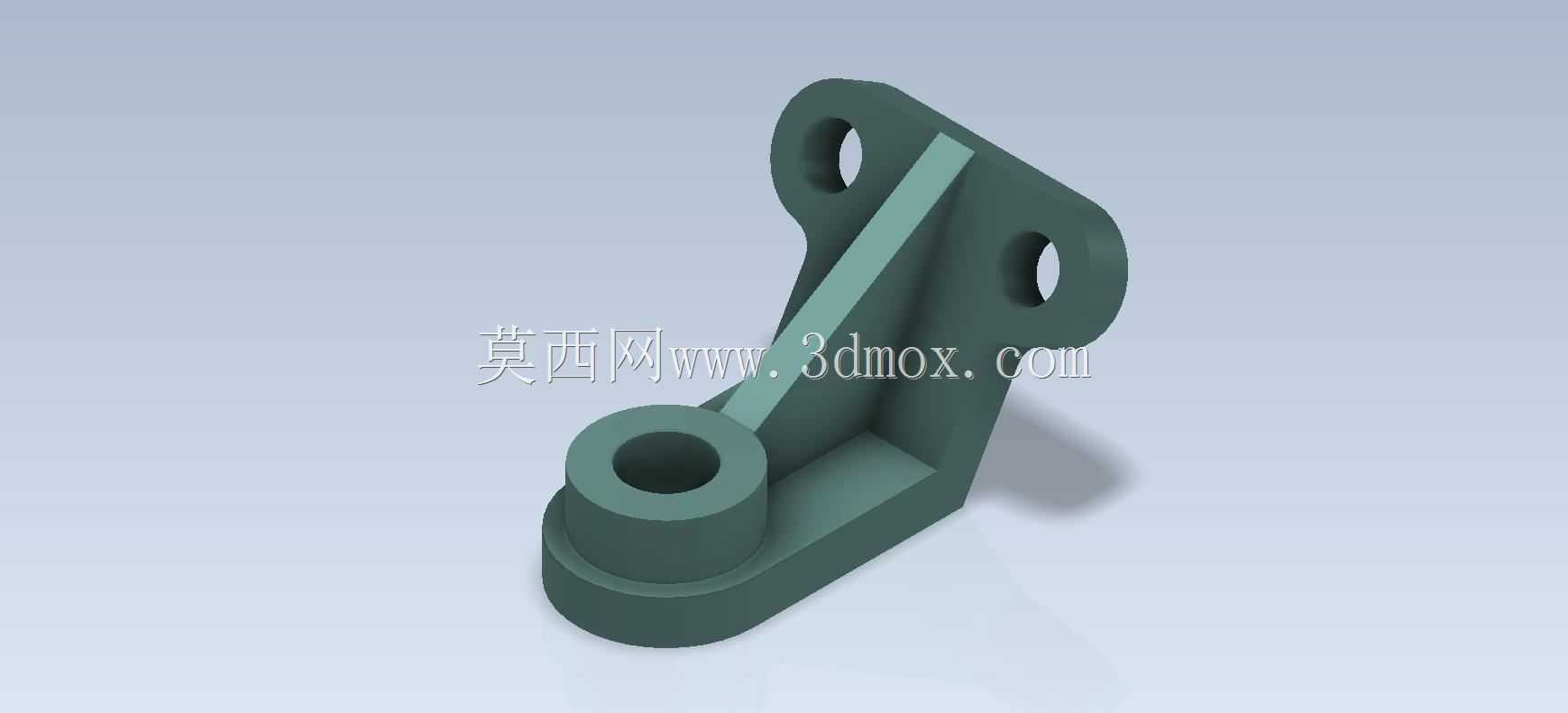

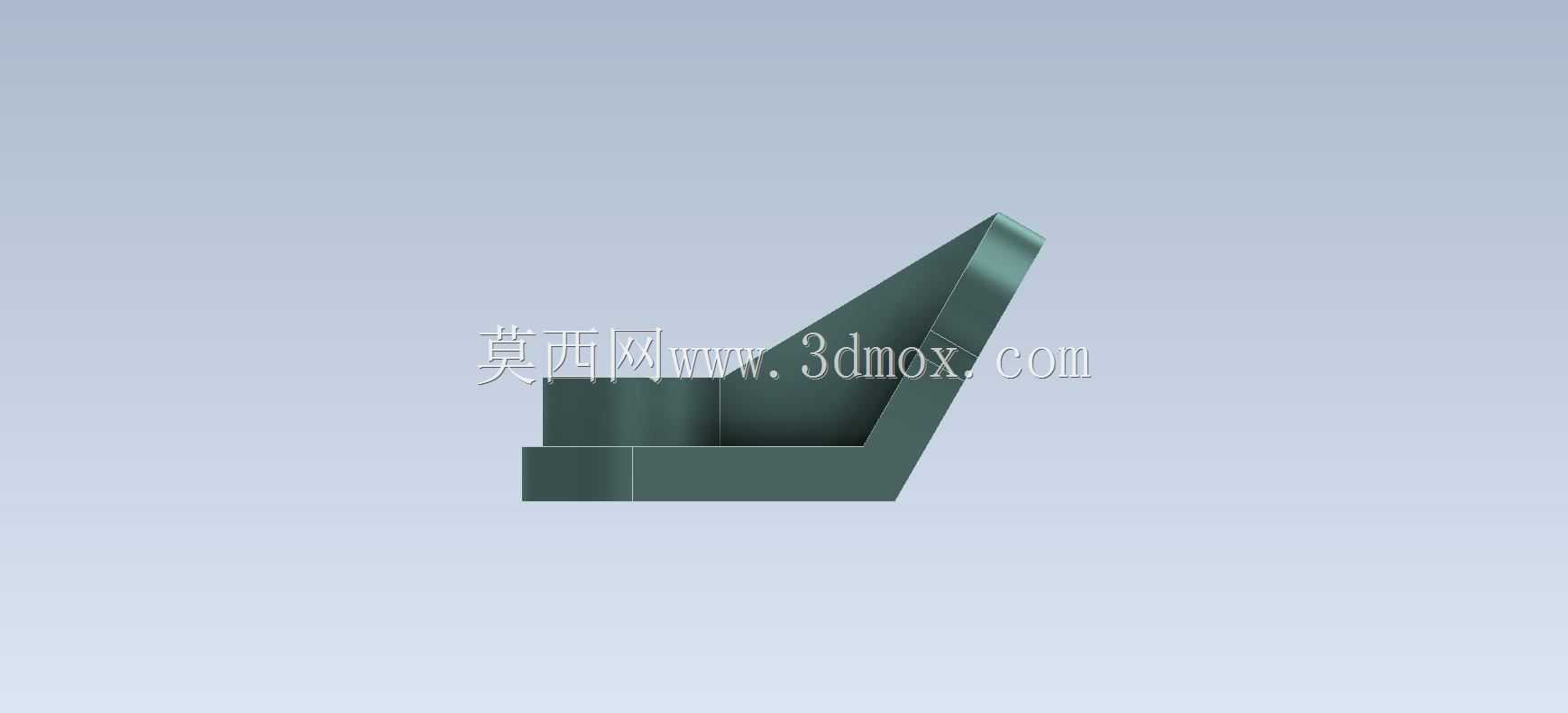

　　连接底部圆柱凸台和上部安装耳板的斜向加强筋，是整个结构的受力核心，筋板的厚度与两侧壁保持一致，走向完全顺着零件工作时的主应力方向，当铰接位承受径向载荷时，筋板可以将载荷均匀传递到上部的安装基板上，避免L型转角位置出现应力集中，相比无筋的直角支座，同等用料下抗弯曲变形能力能提升40%以上，非常适合有往复冲击载荷的铰接工位。设计这类支座时，首先要确认的是安装边界：上部两个安装孔的中心距要匹配设备安装面的预留螺孔间距，孔的直径要适配常用的内六角螺栓规格，耳板的总宽度不能超出安装面的可用宽度，避免和周边的管线、相邻构件产生干涉；底部铰接凸台的中心高要匹配摆臂的回转半径，确保摆臂摆动全程不会和安装基面、支座本体产生刮碰，

　　凸台内孔的尺寸公差要根据配合的轴套或者轴承来确定，如果是配铜套的间隙配合，内孔公差一般取H7，表面粗糙度控制在Ra1.6即可满足使用要求。从建模逻辑来看，这类零件适合采用多特征叠加的建模思路，先绘制上部安装耳板的轮廓草图，拉伸得到安装基板的基础实体，再绘制底部圆柱凸台的截面，拉伸到指定高度后，通过肋板特征生成斜向的加强筋，最后对所有的锐边做倒圆角处理，尤其是转角位置的内圆角，要匹配实际铸造或者铣削加工的刀具半径，避免出现加工清根困难的问题。实际应用中，这类支座如果是用在普通的低速摆臂工位，采用Q235钢板焊接后铣削加工即可满足强度要求，如果是用在有频繁冲击载荷的工位，可采用45号钢整体铣削成型，铰接孔位置做淬火处理提升耐磨性，

　　也可以采用铸钢一体铸造成型后再做精加工，降低批量生产的加工成本。需要注意的是，斜筋的位置不能太靠近铰接凸台的外侧，否则会影响铰接件的装配空间，也不能太靠近安装基板的内侧，否则会削弱筋板的载荷传递效果，筋板与圆柱凸台、安装基板的衔接位置要做足够大的过渡圆角，减少应力集中点，提升零件的疲劳寿命。两个安装耳板的孔位同轴度要控制在0.05mm以内，避免螺栓安装时出现别劲的问题，导致安装后支座存在内应力，长时间受载后出现变形。底部圆柱凸台的下端面要和上部安装耳板的安装基面保持垂直，垂直度公差控制在0.02mm以内，确保铰接销轴安装后和安装面平行，摆臂摆动时不会出现卡滞、偏磨的问题。
