滚轮杆机械结构三维练习设计

　　滚轮杆这类零件在各类输送设备、导向机构、工装夹具里的应用十分广泛，日常做结构设计的时候，这类带铰接孔、安装位的杆类零件是最常见的基础构件之一。先从实际安装场景来说，这类滚轮杆通常会搭配销轴、滚轮组件使用，一端通过铰接孔固定在设备机架的安装座上，另一端的安装位用来装配滚轮，实现物料输送过程中的导向、支撑，或是作为连杆机构里的传力构件，把驱动端的动力传递到执行端，完成直线往复或是摆动类的动作。

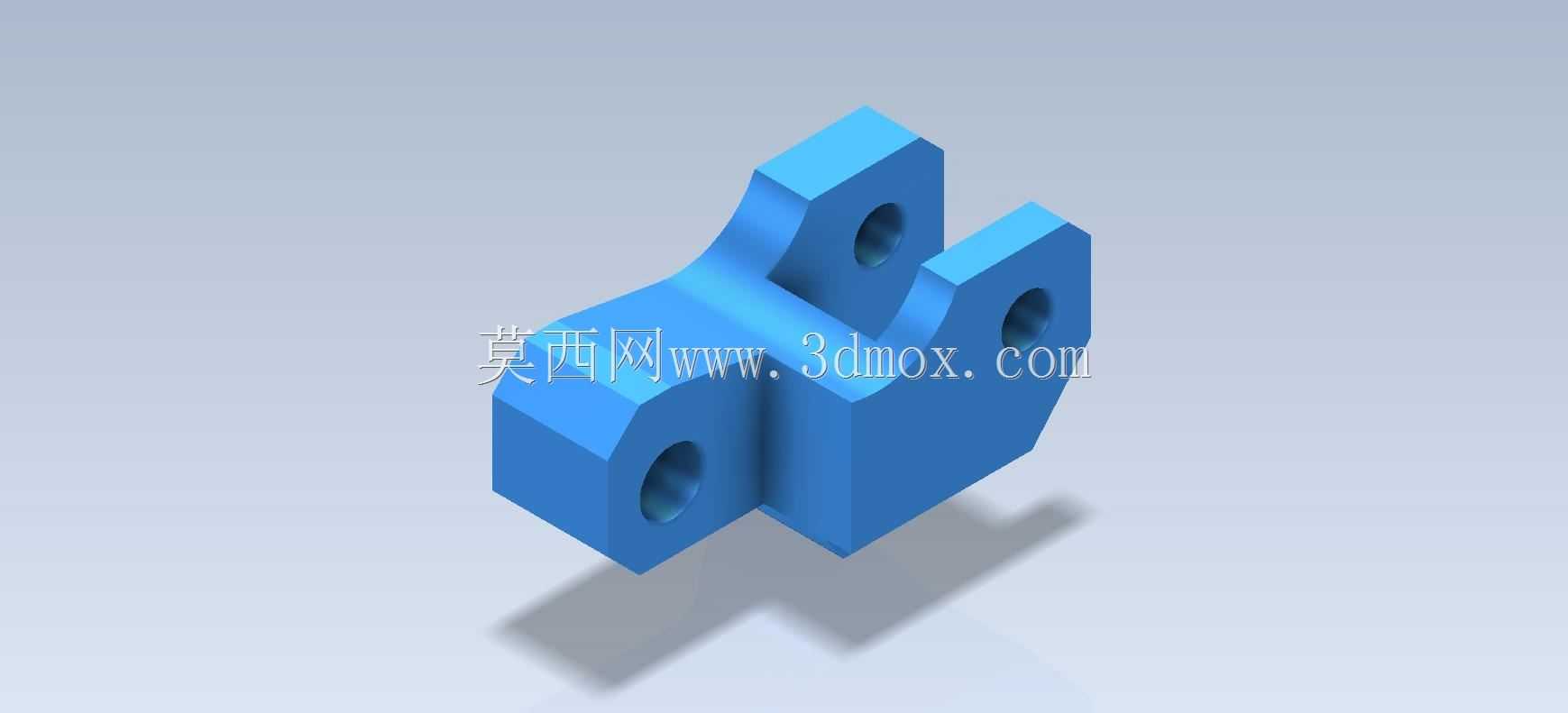

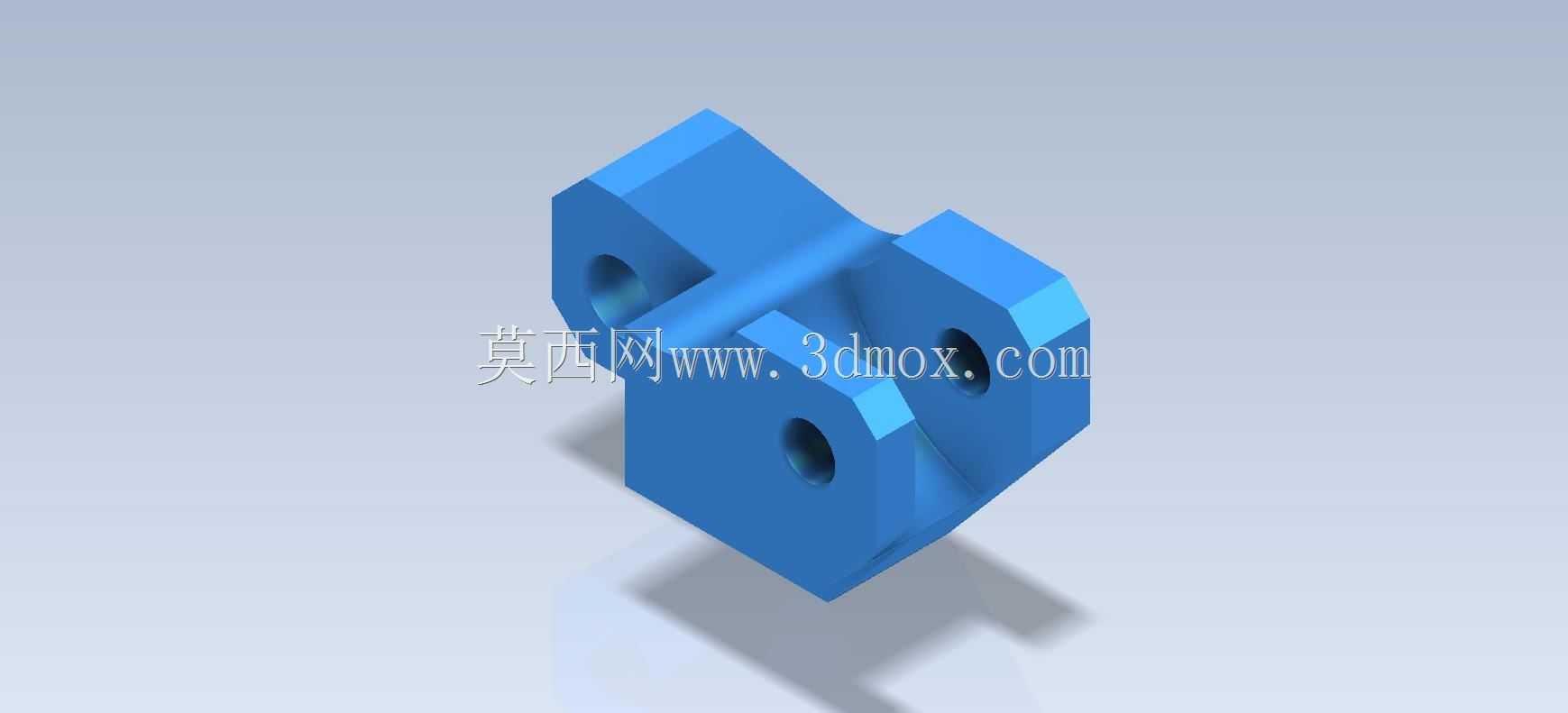

　　做这个零件的三维设计时，首先要考虑的是安装边界的匹配问题，零件上的三个通孔分别对应不同的装配需求：两个同轴度要求较高的孔是用来穿铰接销轴的，设计时要保证孔的轴线平行度、孔端面与轴线的垂直度，不然装配后会出现销轴卡滞、摆动不畅的问题，实际加工时这两个孔通常会在一次装夹下完成镗削，避免二次装夹带来的形位公差超差。剩下的那个侧孔是用来装配滚轮的固定轴，孔的内径要和选用的滚轮轴径做过渡配合，既保证装配后滚轮转动灵活，又不会出现轴窜动的问题。

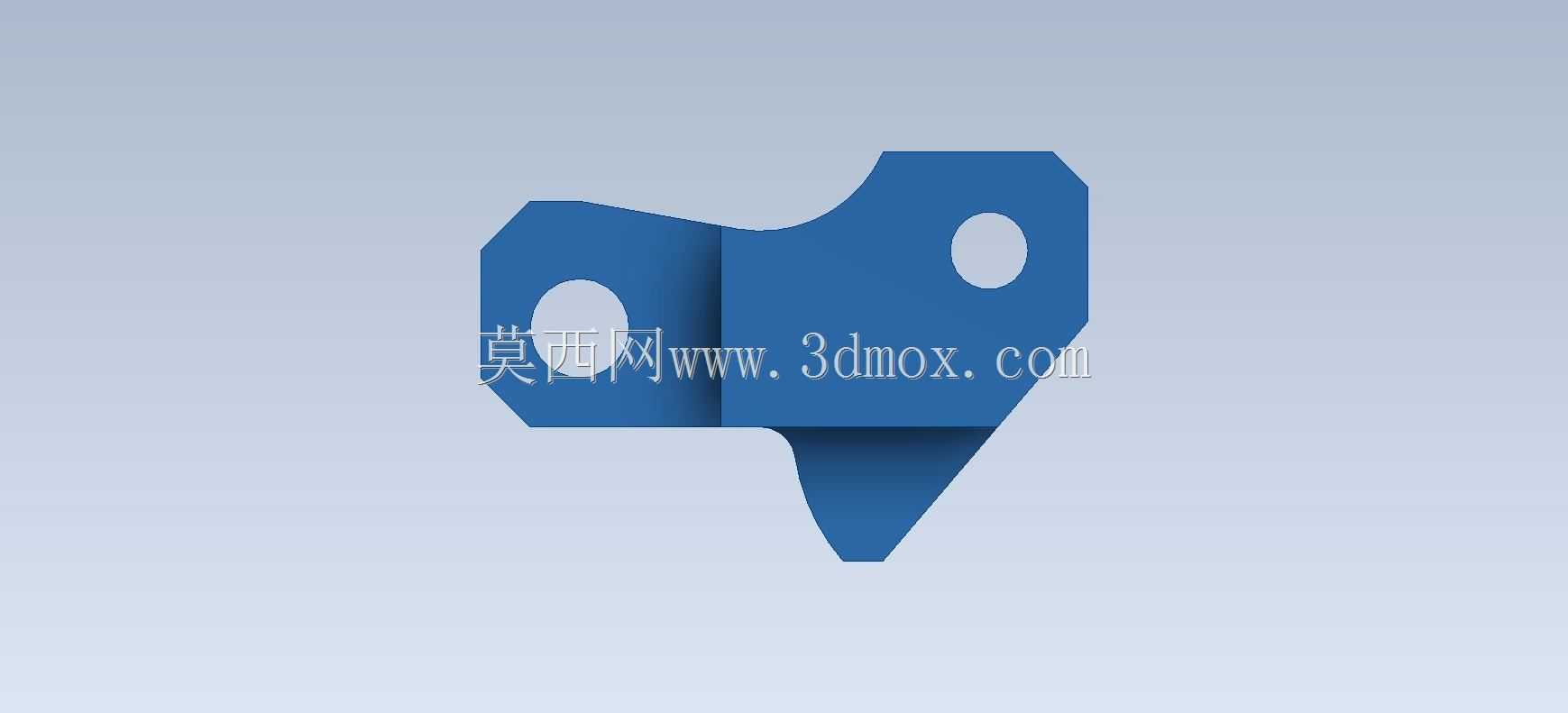

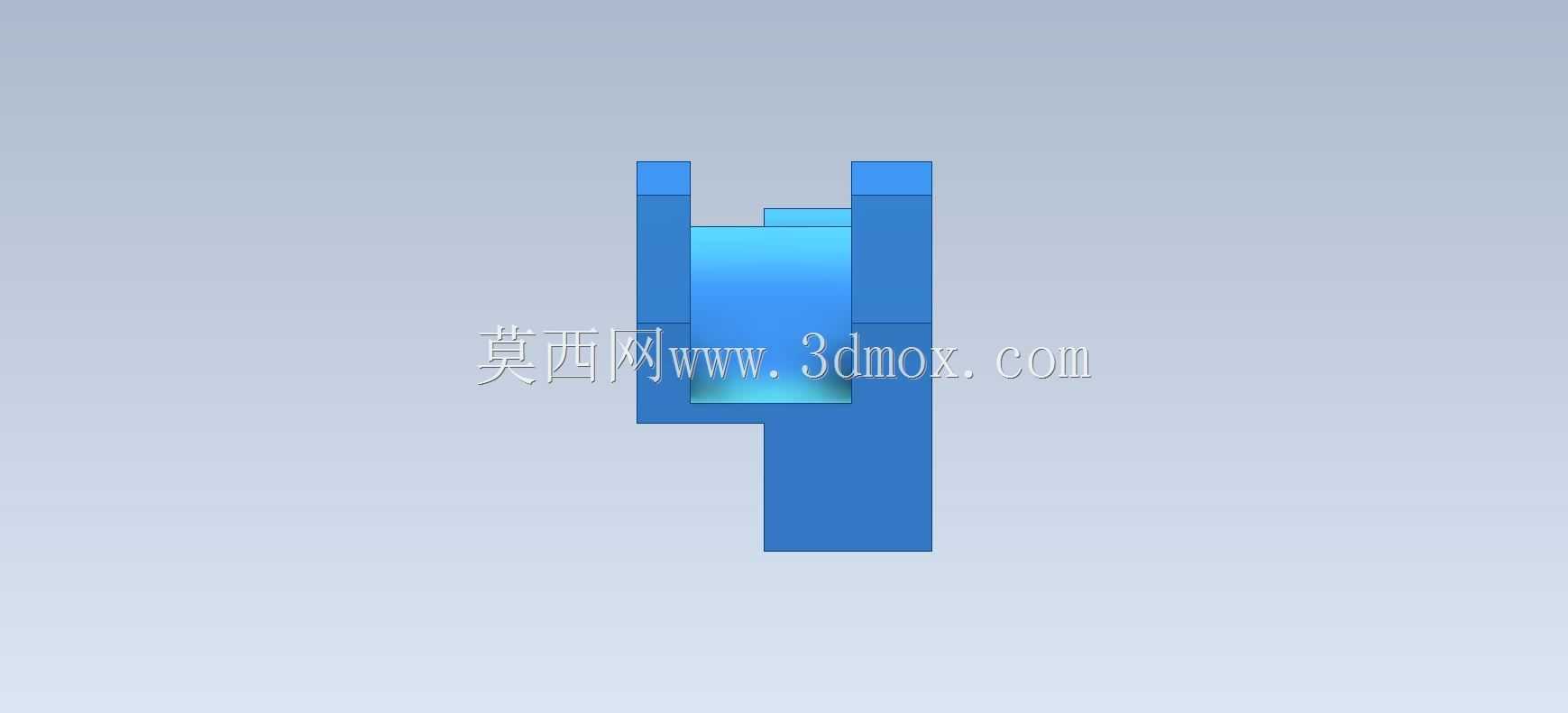

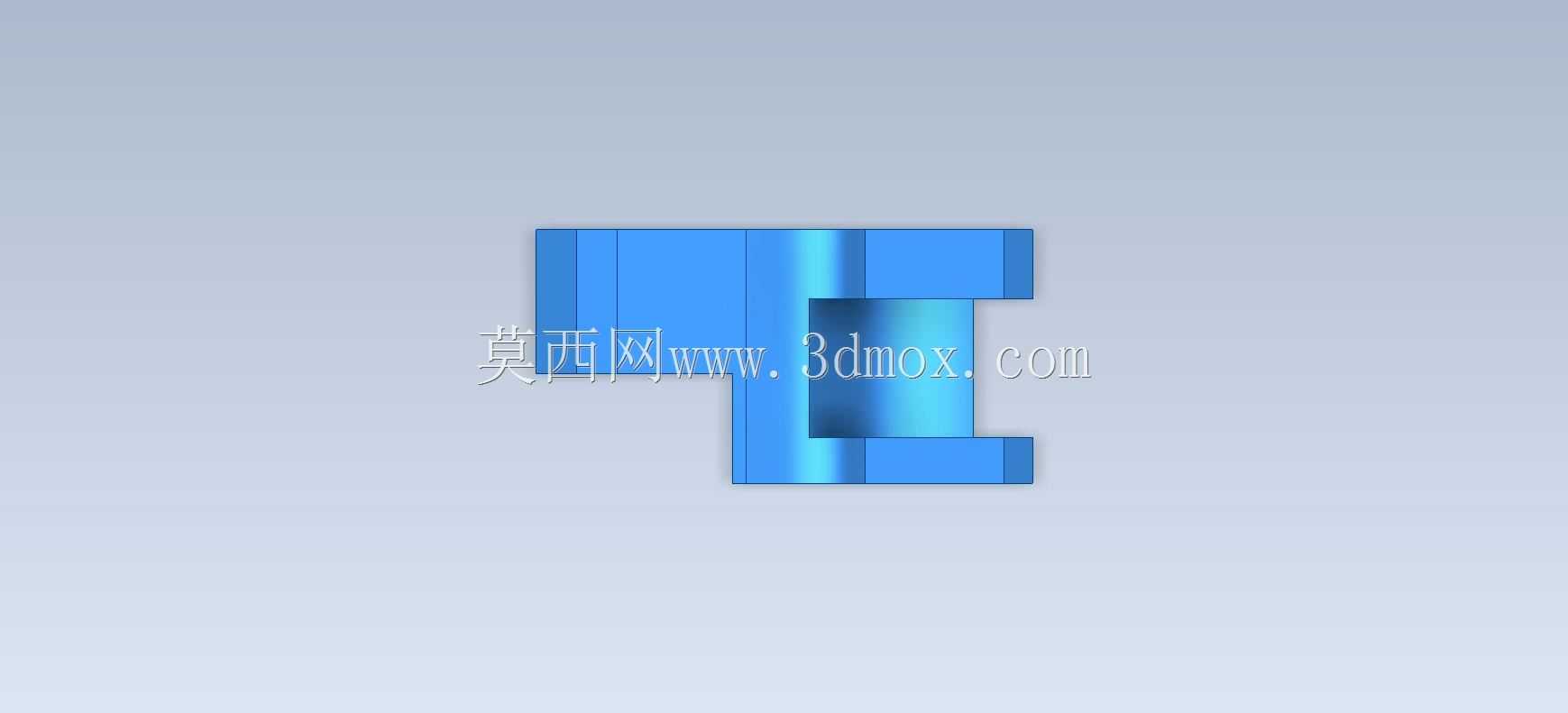

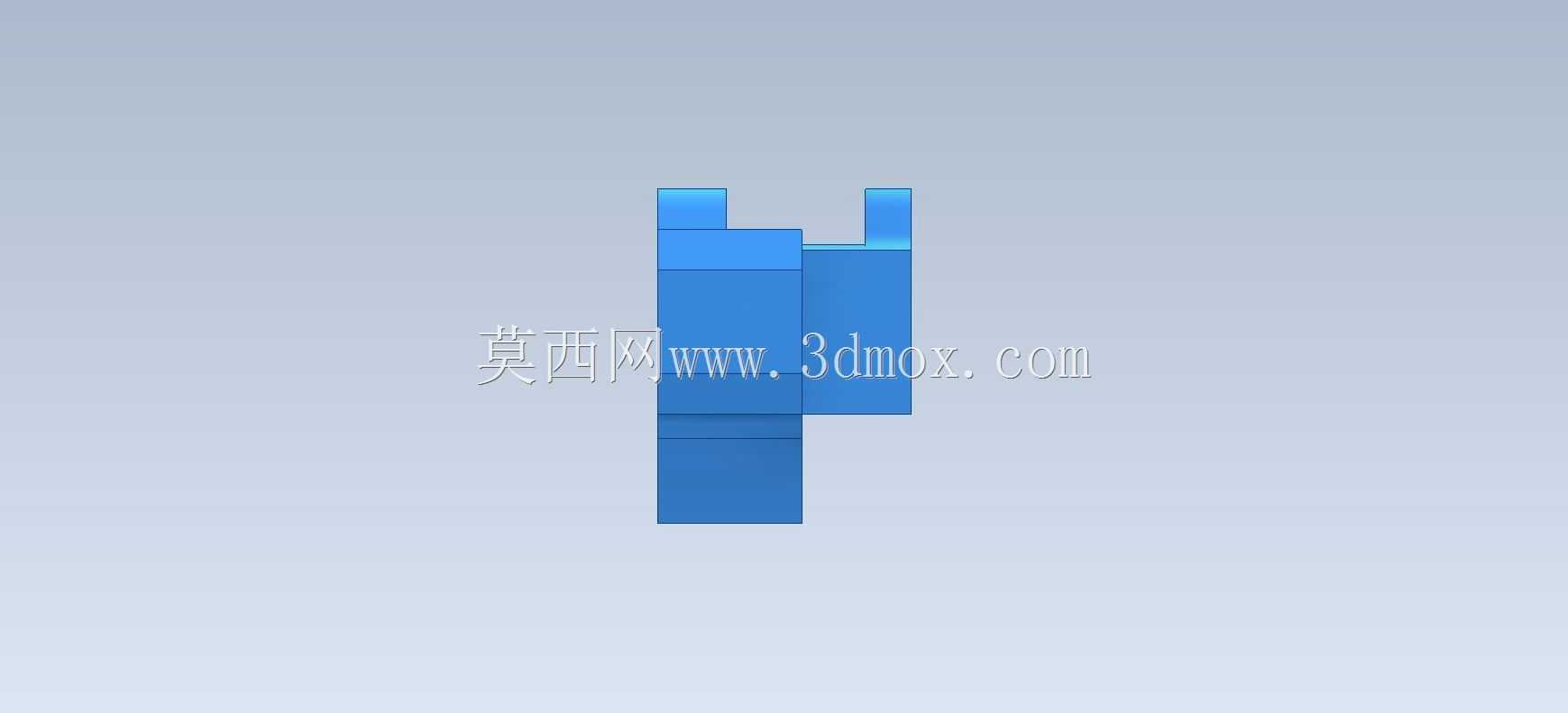

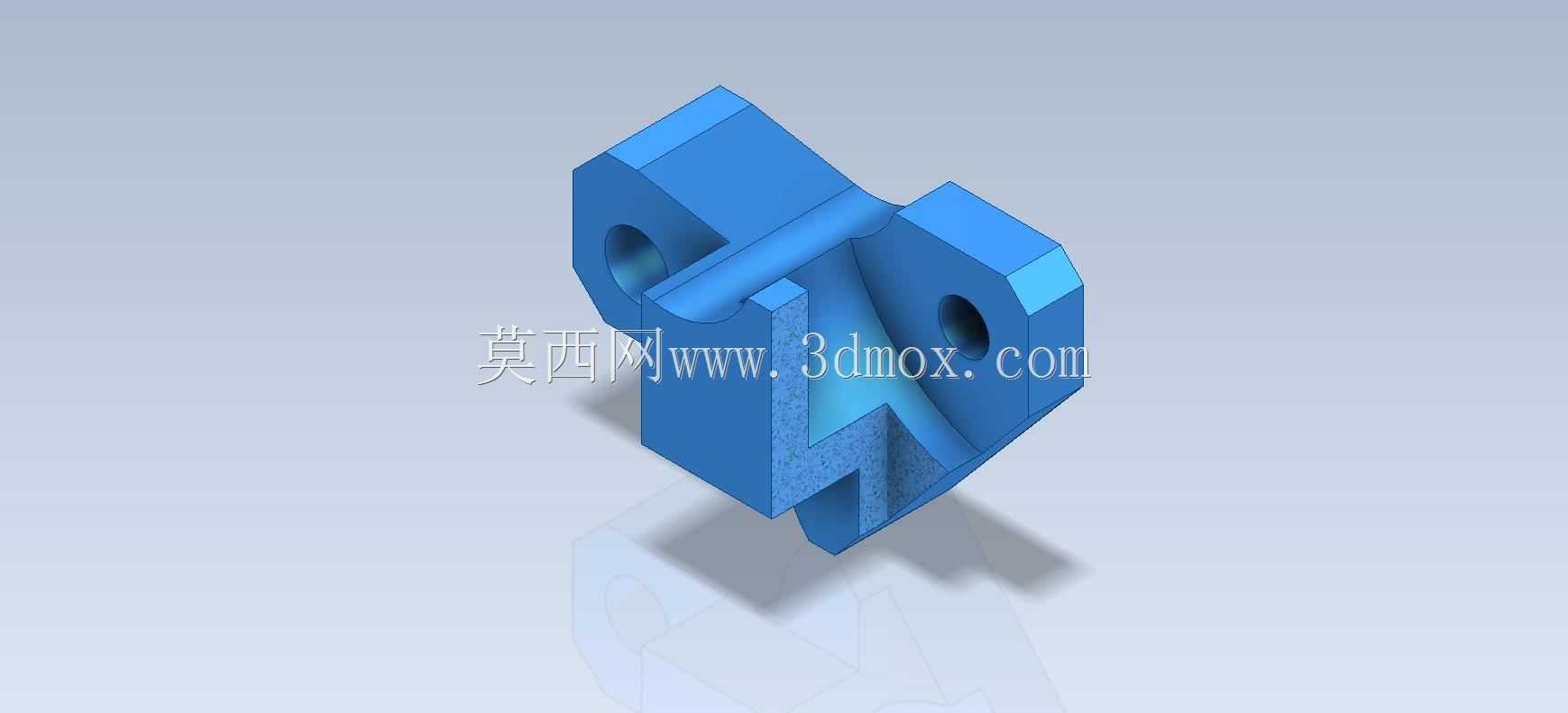

　　从结构外形来看，这个零件采用了对称式的块状主体设计，中间的连接筋把两侧的安装耳连为一体，既保证了整体的结构强度，又尽可能减少了不必要的材料去除，降低零件的整体重量。设计时特意在耳板的外侧做了倒角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少零件在摆动过程中和周边构件的干涉风险。主体的厚度尺寸要根据实际承受的载荷来核算，要是用在重载输送线上，耳板的厚度就要适当加大，同时孔的位置要做加强筋处理，避免长期受交变载荷出现耳板断裂的问题；如果是用在轻载的工装导向机构上，就可以适当减薄壁厚，在满足强度要求的前提下控制零件成本。

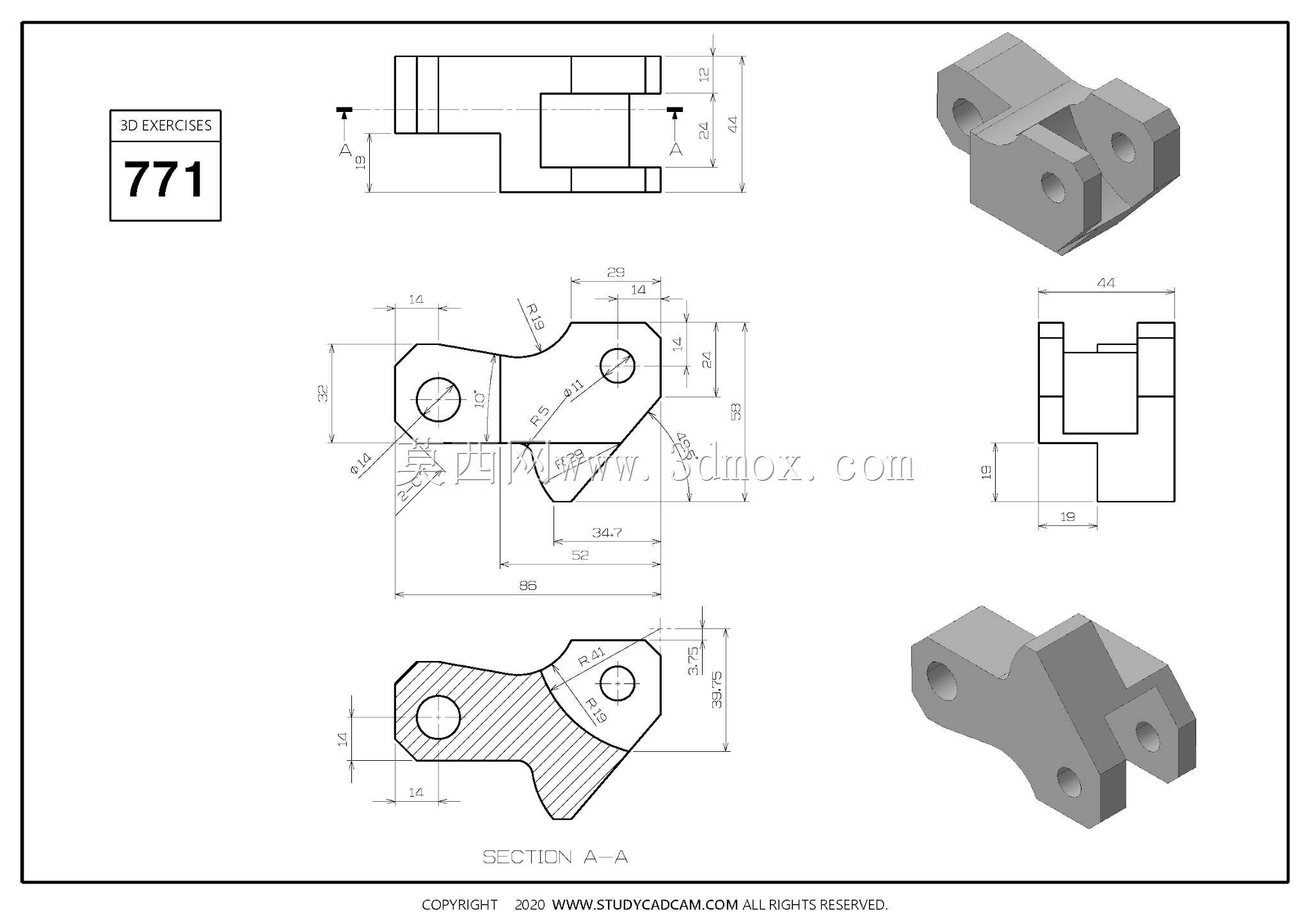

　　建模过程中，这类零件的设计思路其实很有代表性，先绘制主体的对称截面草图，通过拉伸生成基础实体，之后在对应的位置切除出安装孔，再对锐边做倒圆角、倒角处理，最后校验各个安装位的尺寸是否和配套的销轴、滚轮尺寸匹配。要注意的是，孔的位置尺寸公差要标注清楚，铰接孔的中心距直接决定了连杆机构的运动行程，要是中心距尺寸超差，整个机构的动作行程就会达不到设计要求，甚至出现运动死点。另外，零件的安装端面要保证平面度，不然装配后和机架贴合不严，会出现固定螺栓受力不均、长期使用后螺栓松动的问题。

　　实际生产中，这类零件通常会选用45号钢作为毛坯材料，加工完成后做调质处理，提升零件的综合力学性能，孔的内壁如果是和销轴频繁摩擦的部位，还可以做表面淬火处理，提升表面硬度，延长零件的使用寿命。如果是用在有腐蚀环境的设备上，也可以选用不锈钢材料，或是在零件表面做发黑、镀锌处理，提升防锈能力。在装配调试的时候，要先检查孔内是否有加工残留的铁屑，装配销轴时涂抹适量的润滑脂，减少转动过程中的磨损，定期检查铰接部位的间隙，要是间隙过大就要及时更换销轴或是零件，避免出现机构晃动、定位不准的问题。

　　很多刚接触三维建模的新手在做这类零件练习的时候，容易忽略形位公差的要求，只把外形做的相似，却没考虑实际装配的需求，比如两个铰接孔的轴线不平行，装配后销轴就会别劲，滚轮转动不顺畅，甚至根本装不进去。还有的新手会在不需要圆角的地方随意添加圆角，反而影响了零件和其他构件的贴合，或是在安装面处做了圆角，导致固定时接触面不足。做这类基础零件的练习，核心就是要把实际加工、装配的需求融入到建模过程里，每一个特征、每一个尺寸都要有对应的工程意义，而不是单纯的画一个外形相似的几何体。

　　从设备维护的角度来说，这类滚轮杆属于易损件，长期使用后铰接孔会因为磨损出现间隙变大的问题，所以设计的时候也可以考虑在孔内加装铜套，磨损后只需要更换铜套就可以，不用更换整个零件，降低设备的维护成本。铜套的内径和销轴做间隙配合，外径和零件上的安装孔做过盈配合，装配时通过压装的方式把铜套压入孔内，这种结构在很多重载的连杆机构里都十分常见。另外，零件上如果需要添加润滑注油孔的话，要在建模的时候就预留好位置，注油孔的通道要连通到铰接孔的内壁，方便日常维护时加注润滑脂，减少摩擦副的磨损。
