双筒带安装座铰接支撑机械零件

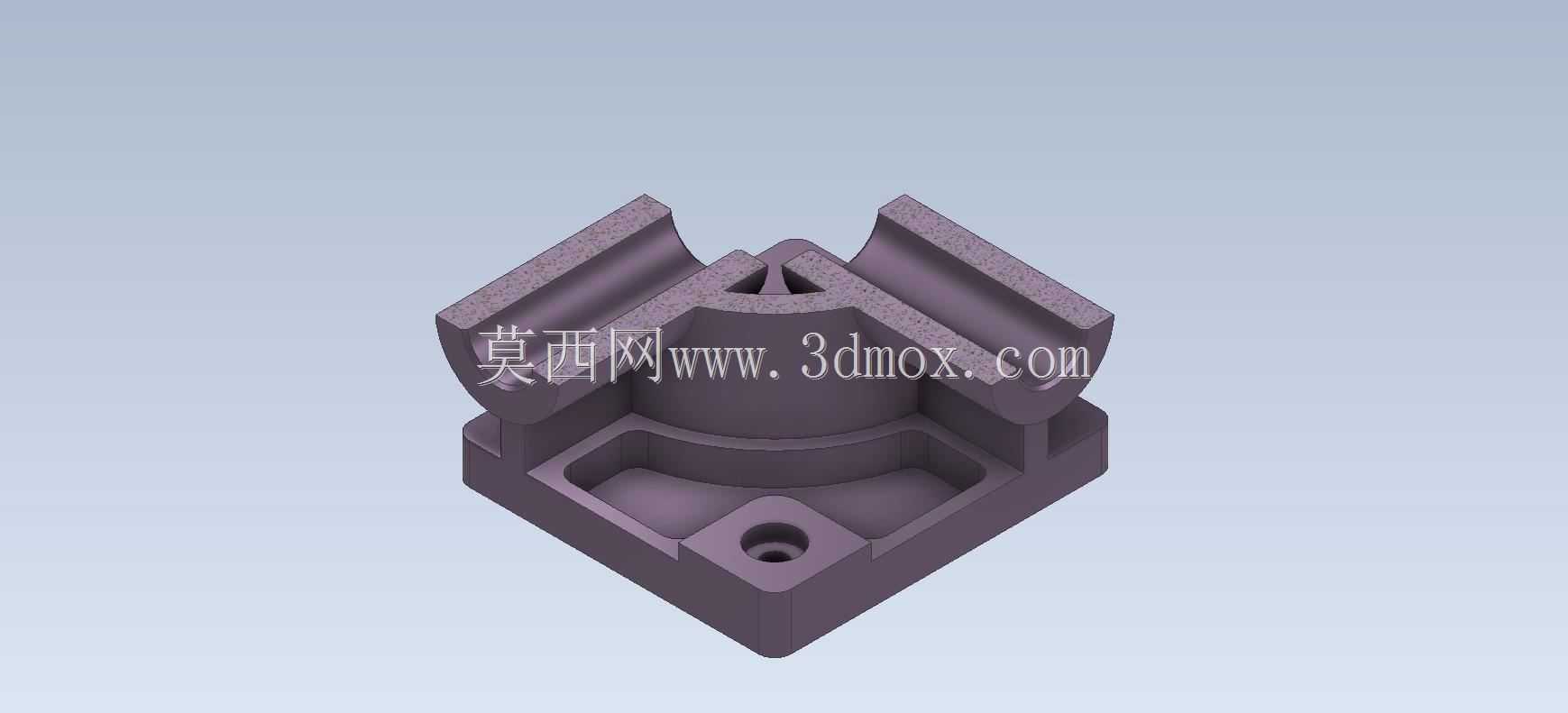

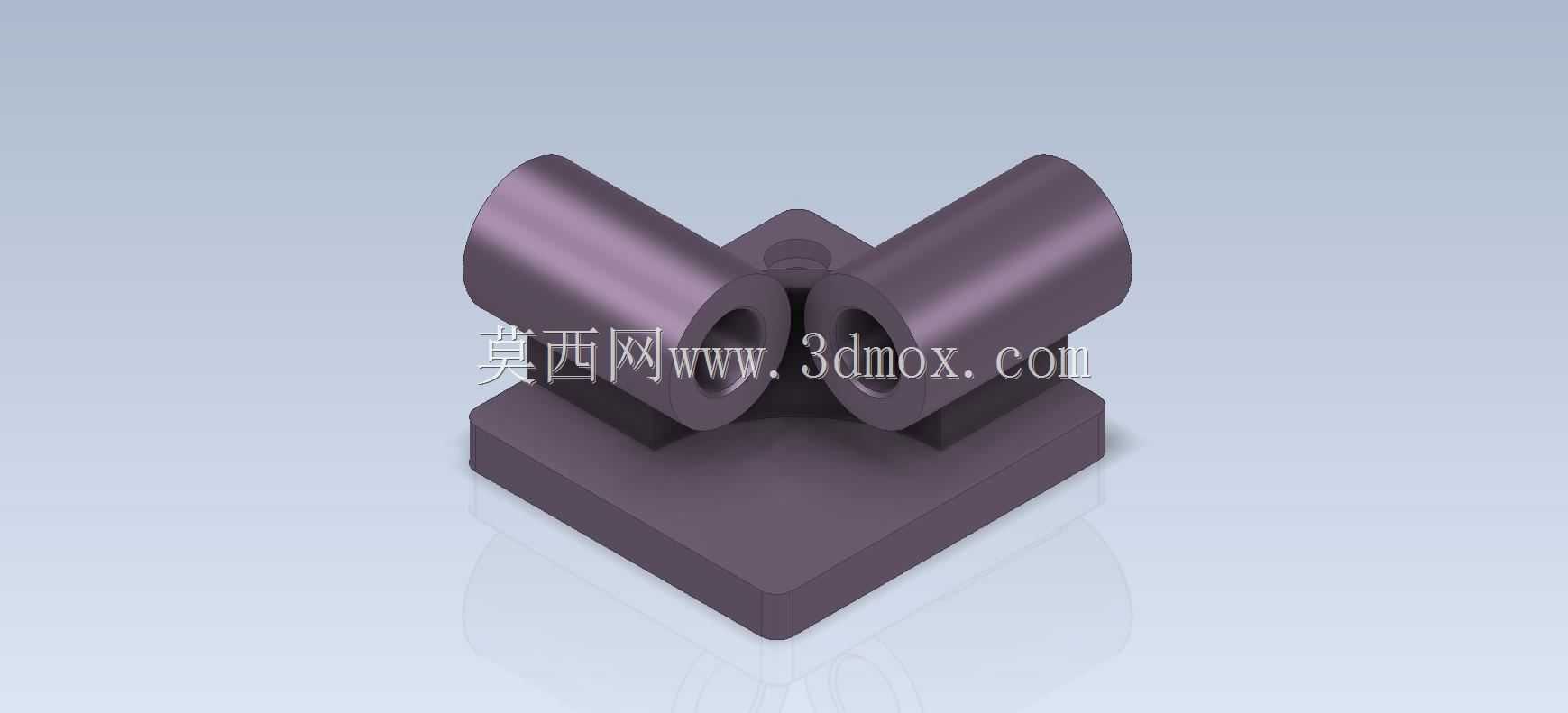

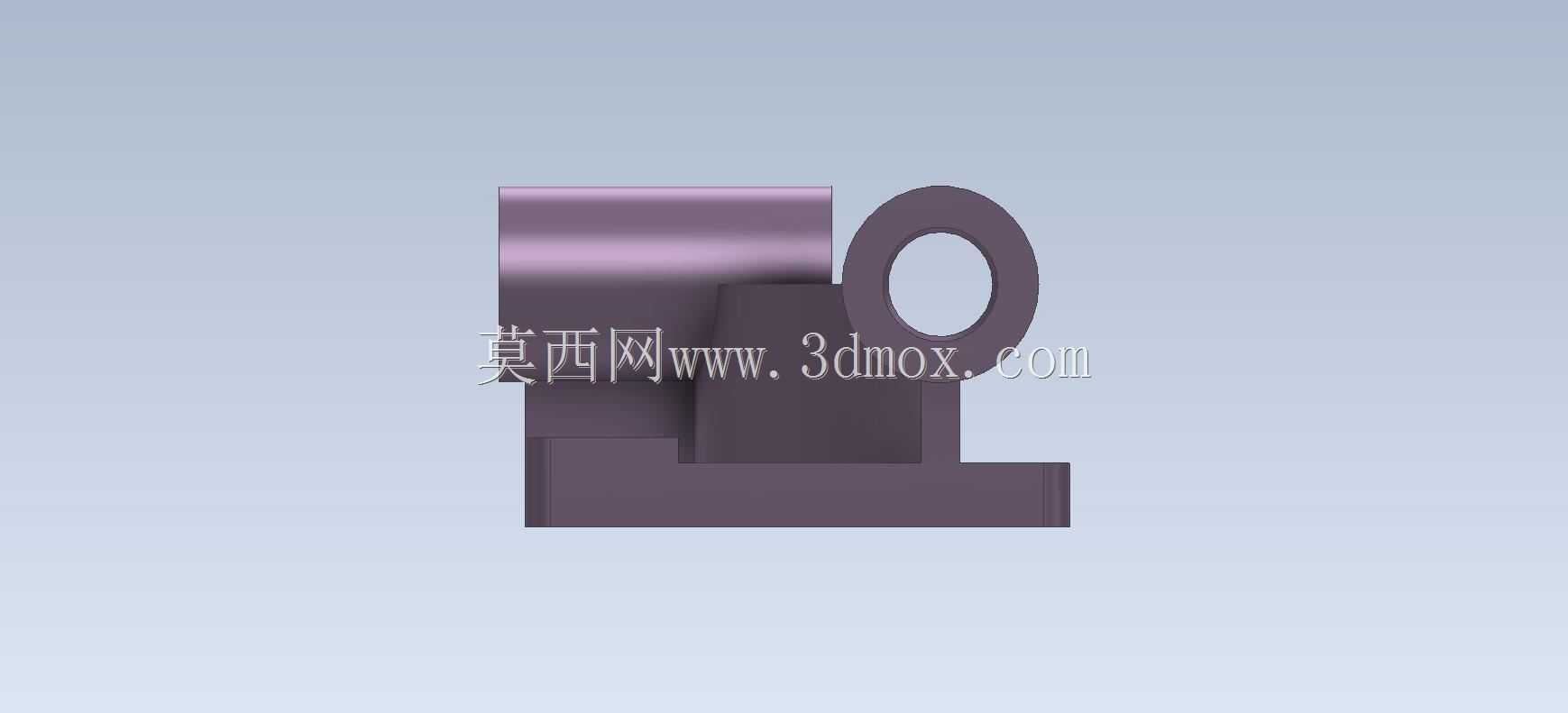

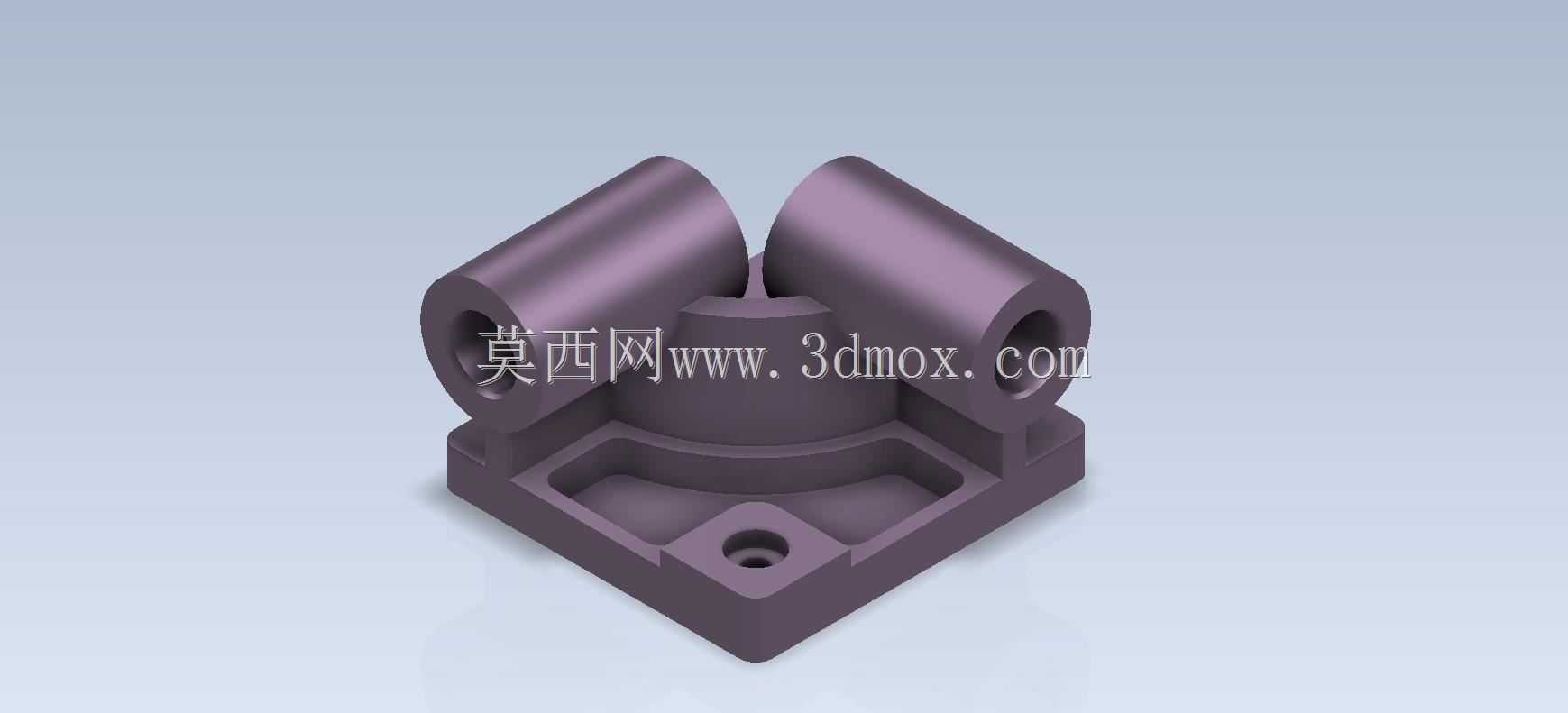

　　在常规的小型自动化输送线、工装夹具定位模块以及轻工机械的铰接传动结构中，这类带方形安装底座的双筒支撑零件是十分常见的功能构件，日常接触的设备调试、结构改造场景里，经常会遇到需要复刻或优化这类支座的需求。从实际使用场景来看，这类零件主要承担两个核心功能：一是通过底部方形法兰座实现与设备安装基面的刚性固定，二是通过上部两个平行的同轴筒状结构，为铰接销轴、转动轴提供稳定的回转支撑，常见于需要实现小角度摆动的连杆机构末端，比如小型料仓的挡料板铰接位、工装夹具的压臂转动支撑位，或是手动操作机构的转轴固定座。

　　从结构设计的逻辑来看，底部安装座采用方形带沉腔的结构并非随意设计，方形法兰的四个边角预留的安装孔位，能够适配标准内六角螺栓的安装间距，沉腔结构一方面可以减少零件整体的材料用量，降低铸件或机加工件的自重，另一方面能够在安装时容纳基面的微小凸起，避免安装面贴合不实导致的支撑刚性不足，中间的沉孔则是用于安装定位销，在首次装配时实现零件与基面的精准定位，避免反复调试的同轴度偏差。上部的两个平行筒身采用同轴设计，内孔的尺寸公差需要按照铰接轴的配合等级选取，通常间隙配合的公差带能够保证销轴转动顺畅无卡滞，两个筒身之间的开槽结构，是为了给摆动的连杆臂留出运动空间，避免臂体转动时与支座本体发生运动干涉，开槽的宽度尺寸需要匹配对应连杆臂的厚度，同时预留0.5-1mm的间隙，防止加工误差导致的运动剐蹭。

　　从安装边界的角度考量，这类零件的底部安装面平面度需要控制在合理范围内，否则螺栓锁紧后会导致上部筒身的内孔轴线发生偏斜，直接影响铰接轴的转动灵活性，严重时甚至会出现轴孔偏磨、销轴卡滞的问题。两个筒身的内孔同轴度是这类零件的核心形位公差要求，若同轴度超差，销轴穿入后会出现别劲现象，长期往复摆动会加剧孔壁和销轴的磨损，缩短整个铰接机构的使用寿命。筒身与底部底座之间的过渡圆弧设计，是为了降低应力集中，在承受摆动载荷时避免转角位置出现应力断裂，尤其是在有冲击载荷的应用场景下，过渡圆角的尺寸不能过小，否则会大幅降低零件的疲劳强度。

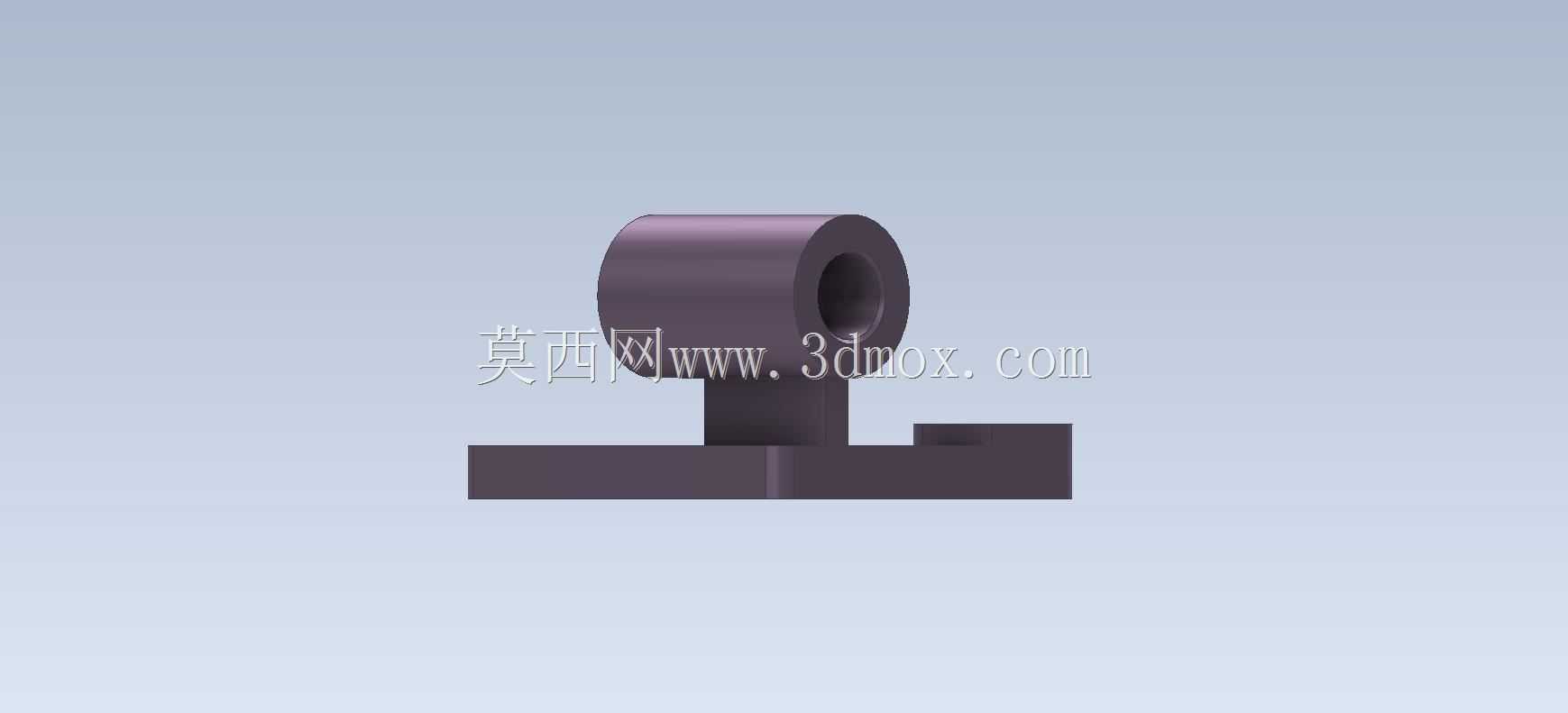

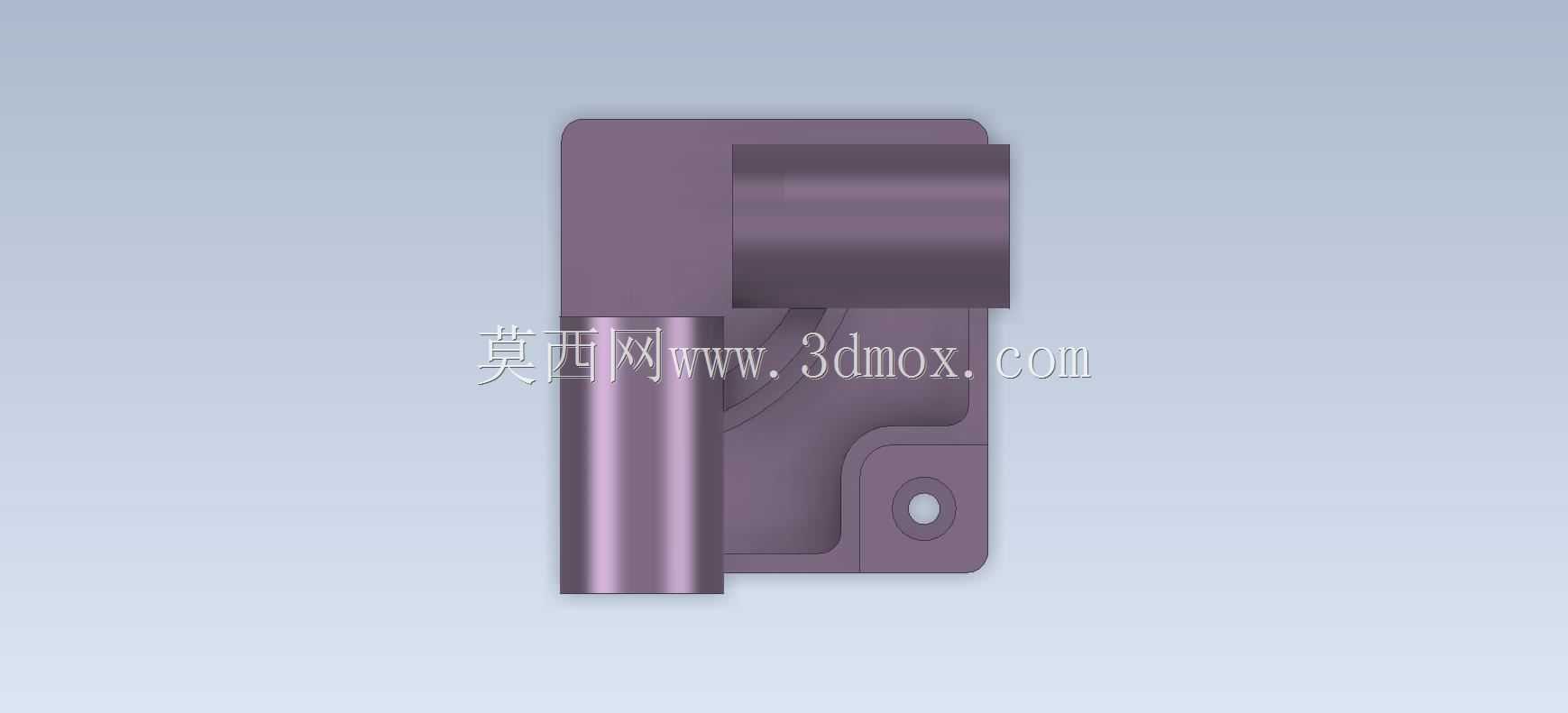

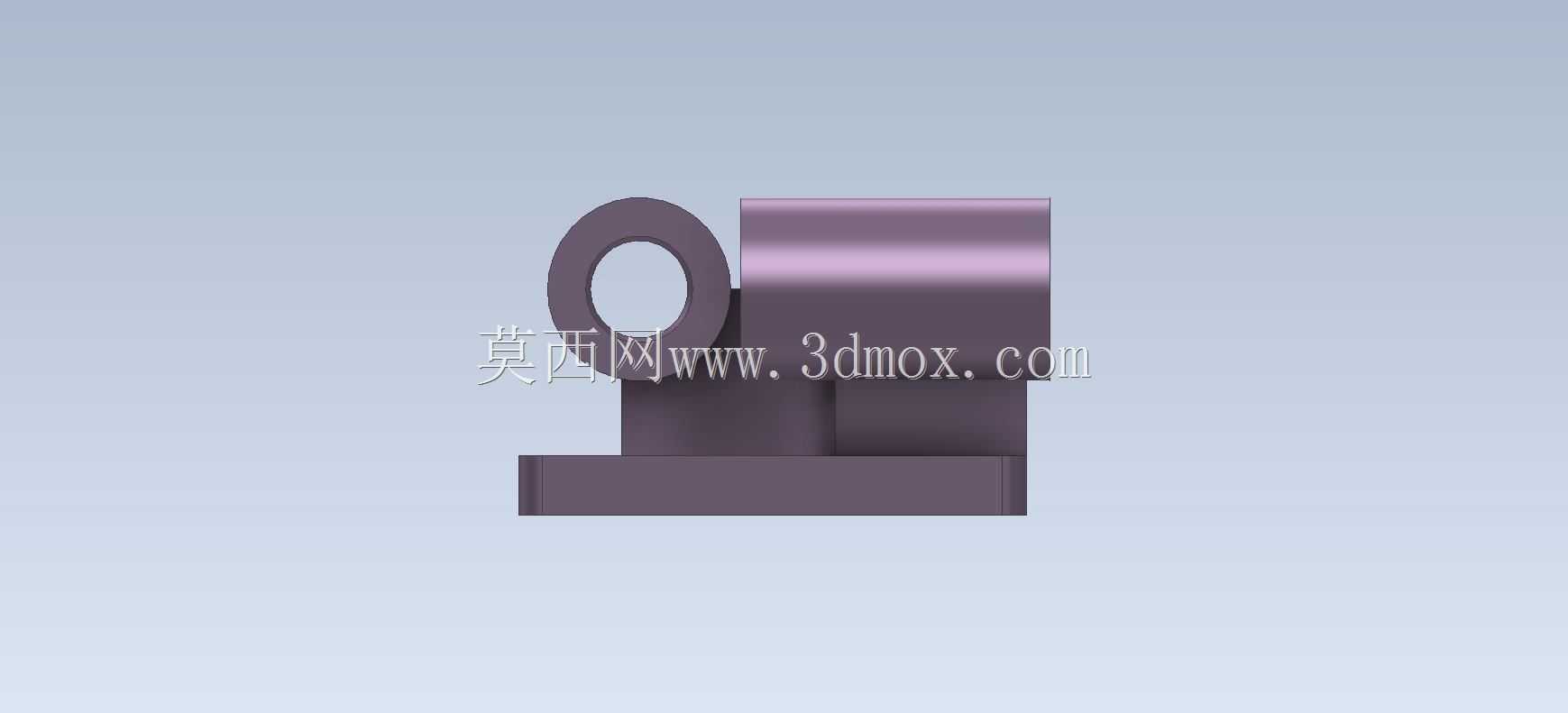

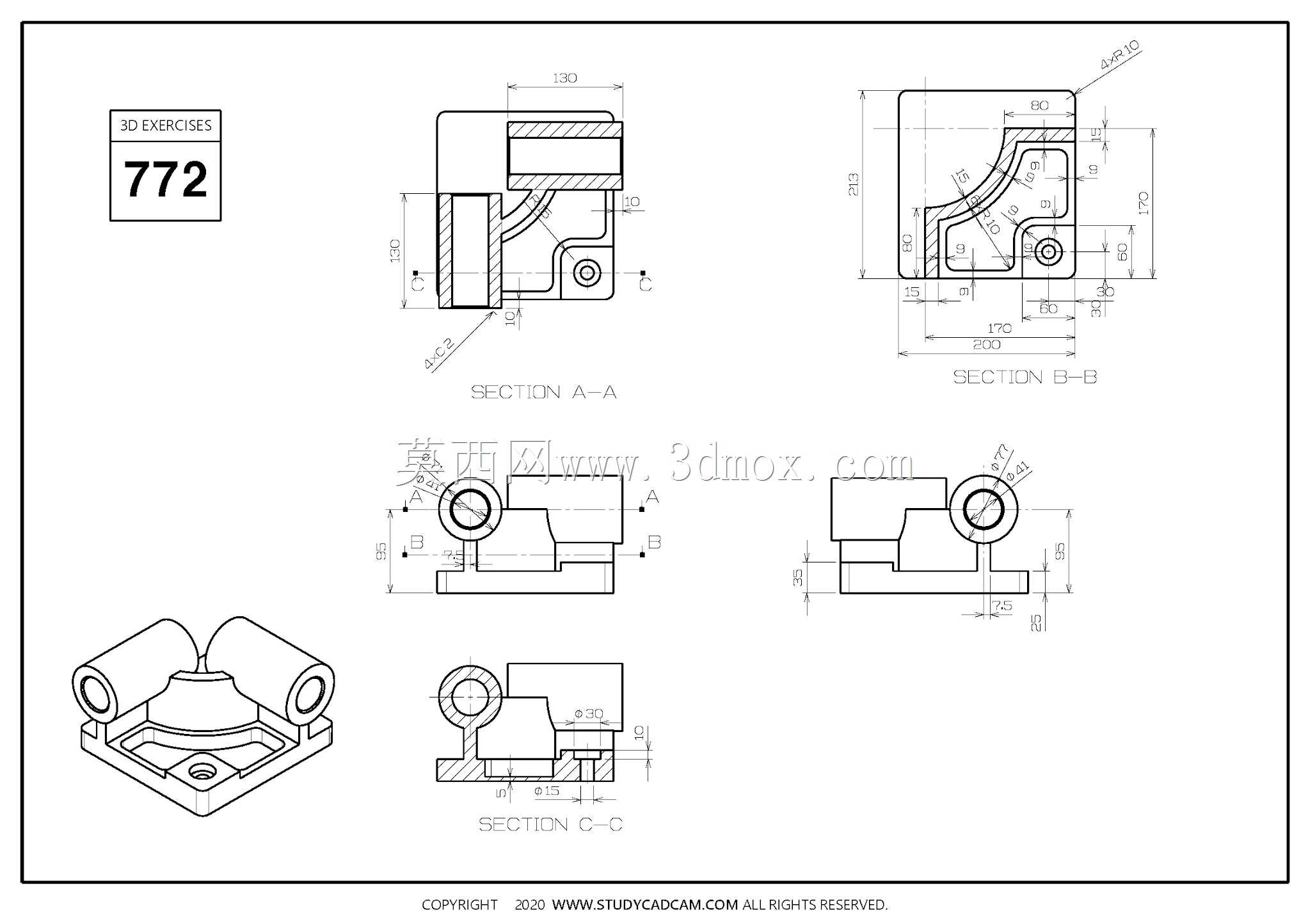

　　在建模练习过程中，这类零件能够很好地训练草图绘制、拉伸凸台、切除、圆角、同轴度约束等基础建模操作，从草图阶段就需要理清各个特征的父子关系，先绘制底部安装座的轮廓，完成底座的沉腔、安装孔、定位孔特征后，再以上部基准面绘制筒身的截面轮廓，保证两个筒身的轴线共线且与安装面保持平行，最后处理中间的开槽和过渡圆角特征。实际生产中这类零件多采用铸铁铸造成型后再进行机加工，内孔位置需要预留加工余量，通过镗孔工序保证尺寸精度和同轴度要求，部分小载荷场景下也可以采用铝合金压铸或尼龙3D打印制作，适配不同的载荷和使用环境需求。这类支座的整体尺寸通常不会太大，适配的销轴直径多在10-30mm区间，对应的安装座边长一般在60-120mm范围，能够覆盖大部分小型轻工机械、自动化工装的铰接支撑需求，在进行设备改造时，只需要匹配安装孔的孔距和内孔的直径尺寸，就可以快速替换原有损坏的零件，不需要对周边结构进行大规模改动。
