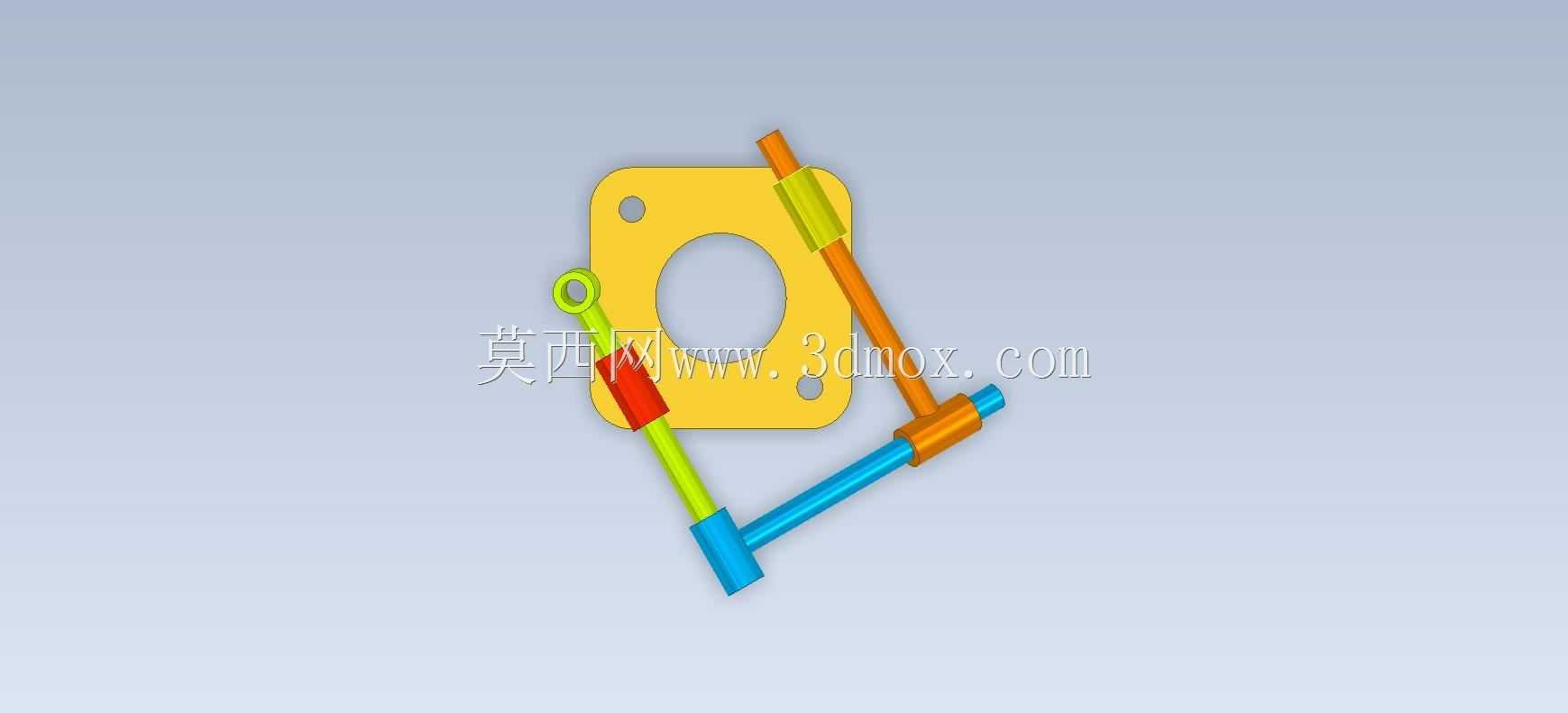

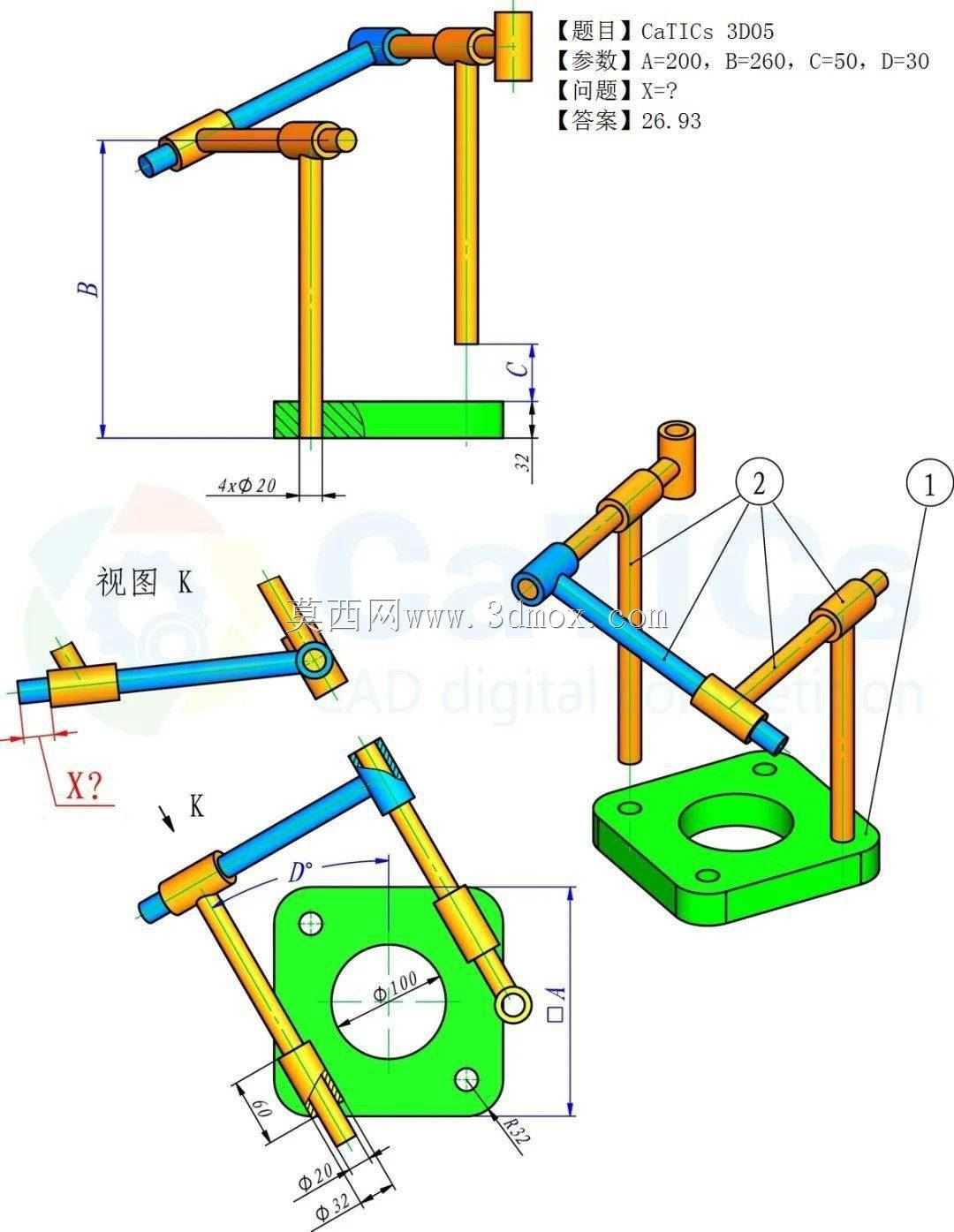

这套多连杆联动铰接机构,常作为小型自动化工位的姿态调节执行单元使用,在轻工装配线的工件姿态调整工位、教学实验台的机械原理演示模块、小型检测设备的探头位置调整结构中都能见到同类结构的应用。整套机构以底部带安装孔的方形基座作为承载基础,基座中心设置有贯通的轴孔,既可以作为中心转轴的定位基准,也能预留走线或穿装辅助杆件的空间,基座四角的沉头安装孔可直接通过内六角螺栓固定在设备安装面板上,安装时需保证基座上平面与安装面的平行度误差控制在0.05mm以内,避免后续连杆运动出现卡滞。

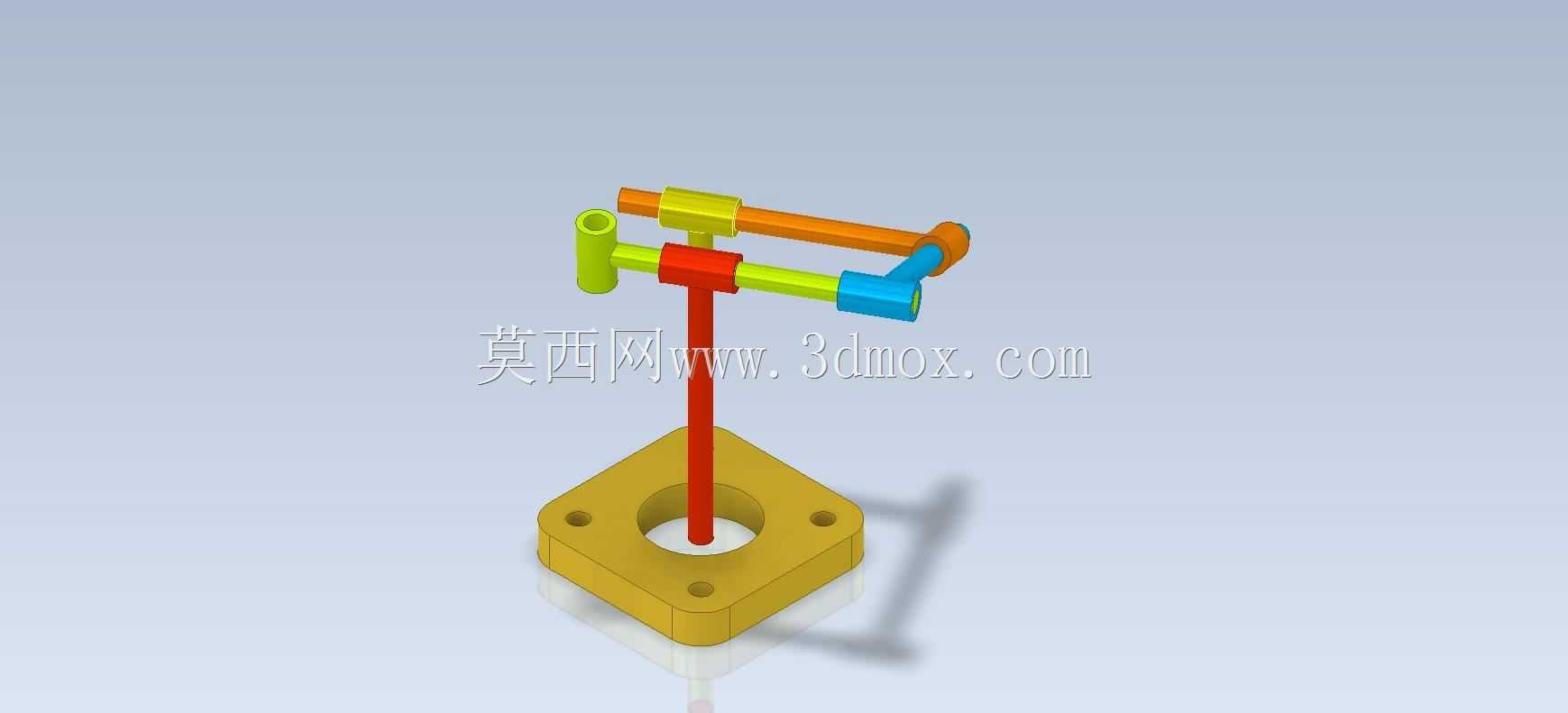

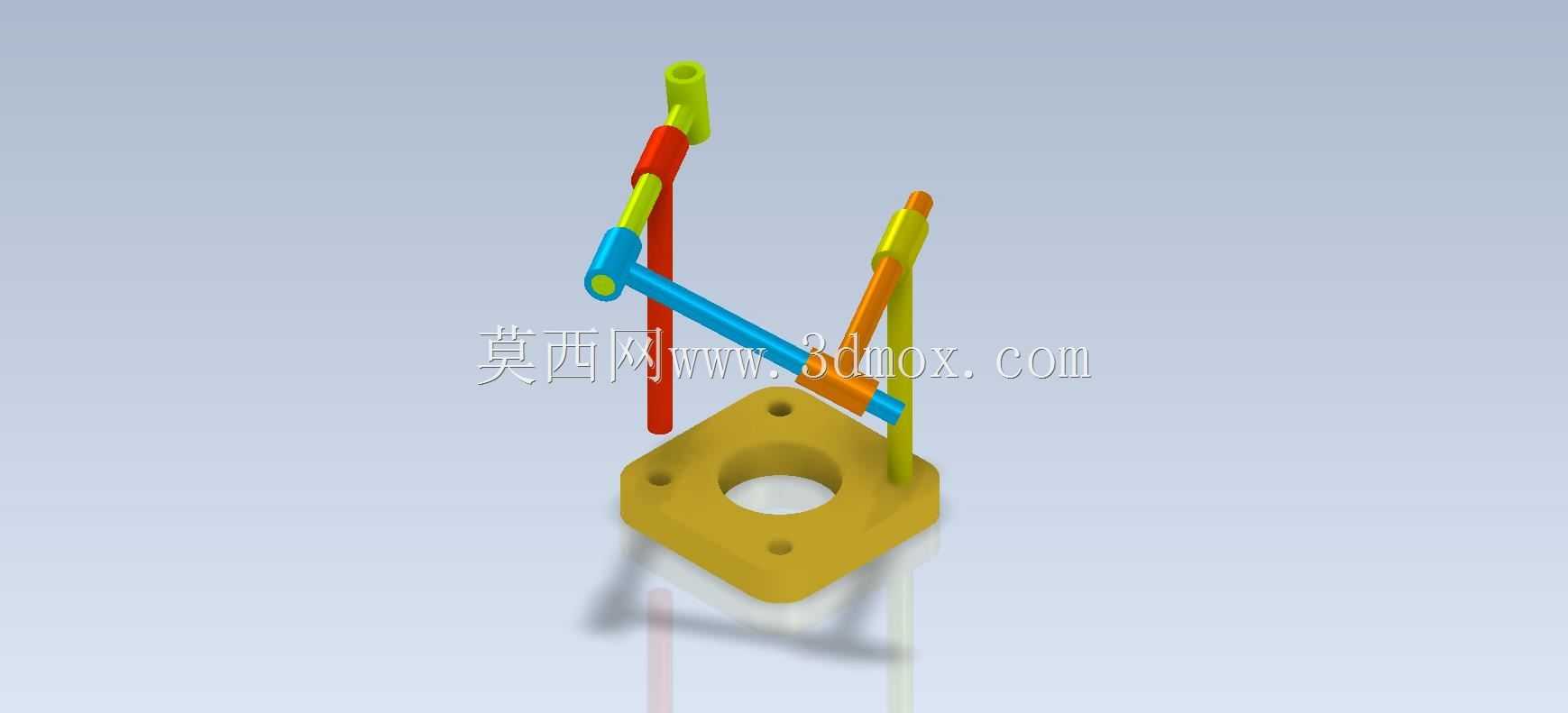

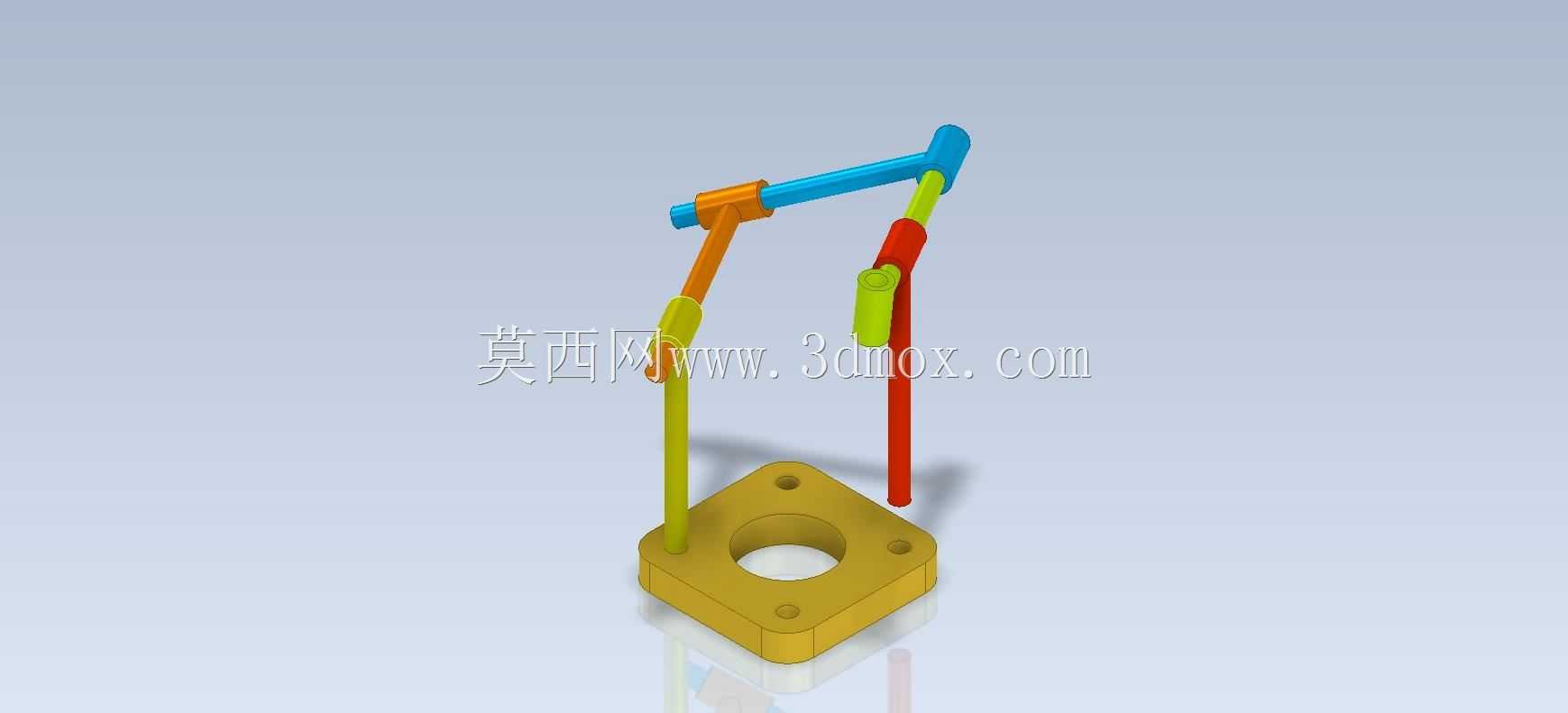

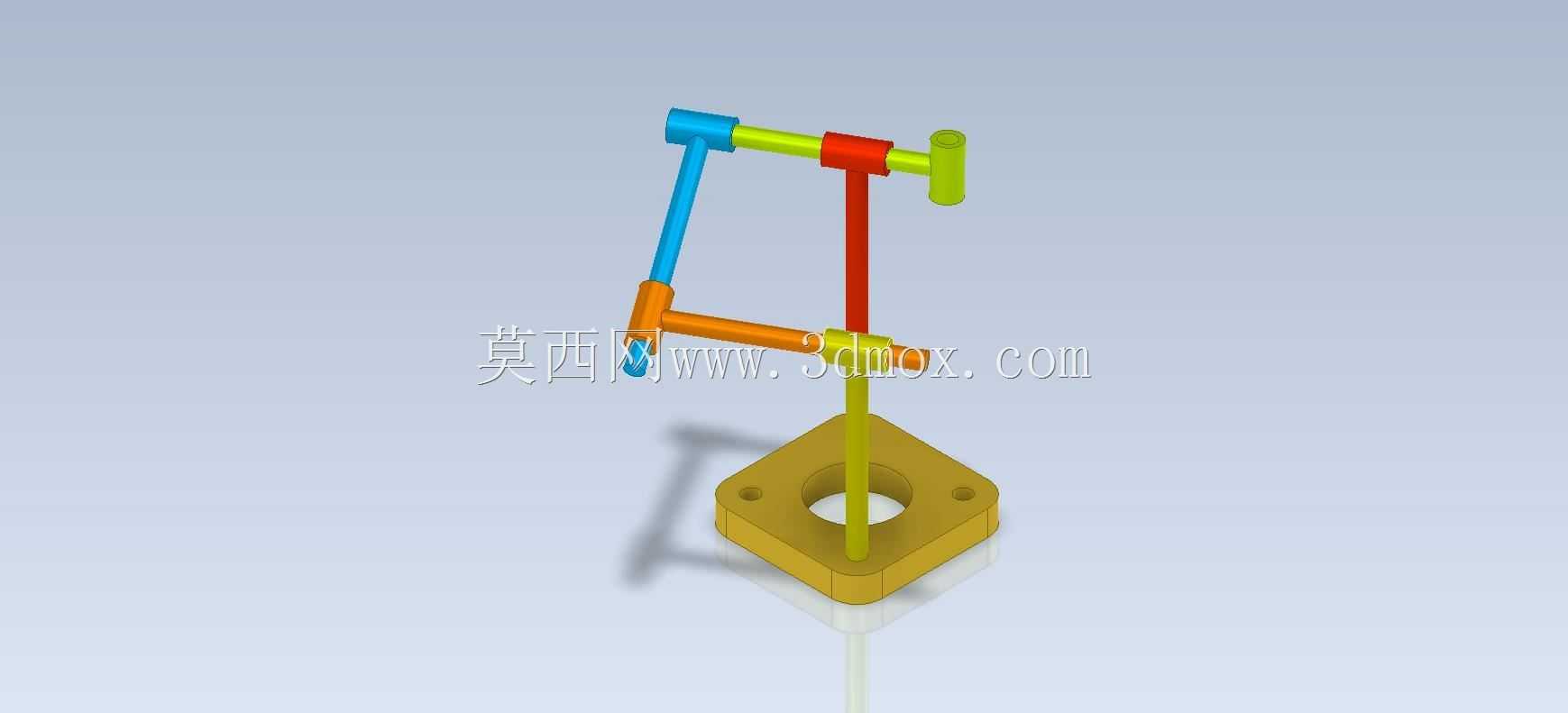

从结构设计逻辑来看,这套机构采用多组不同长度的彩色杆件区分不同运动支路,红、黄、蓝、橙四组杆件分别对应不同的运动传递路径,杆件之间通过铰接销轴连接,所有铰接位置均预留了合理的转动间隙,既保证转动灵活无卡滞,又不会因间隙过大导致运动末端出现过大的位置误差。其中竖直布置的固定杆件作为整个机构的支撑立柱,与基座采用过盈配合加顶丝锁紧的固定方式,保证支撑刚度,其余活动杆件均围绕铰接点做平面或空间转动,通过不同杆件的长度配比,实现末端执行点位的多自由度位置调整,调整范围覆盖基座上方120mm高度、水平半径80mm的扇形区域,可满足小范围内的位置调节需求。
在实际功能实现上,这套机构可以通过手动扳动不同杆件的位置,锁定末端的空间姿态,也可在铰接位置加装微型阻尼转轴,实现任意位置的悬停,适配需要频繁调整操作位置的轻载作业场景,比如小型点胶设备的胶枪位置调整、电子元件焊接工位的烙铁头姿态微调、教学场景下的机械运动原理演示等。设计过程中,所有杆件的截面均采用等直径圆棒结构,降低加工难度,铰接孔与销轴的配合选用H7/g6的间隙配合公差,既保证装配便利性,又能控制转动间隙在合理范围,基座采用方形带圆角的结构,避免锐边划伤操作人员,同时四个安装孔的位置对称布置,可适配不同方向的安装需求,无需额外调整基座朝向。

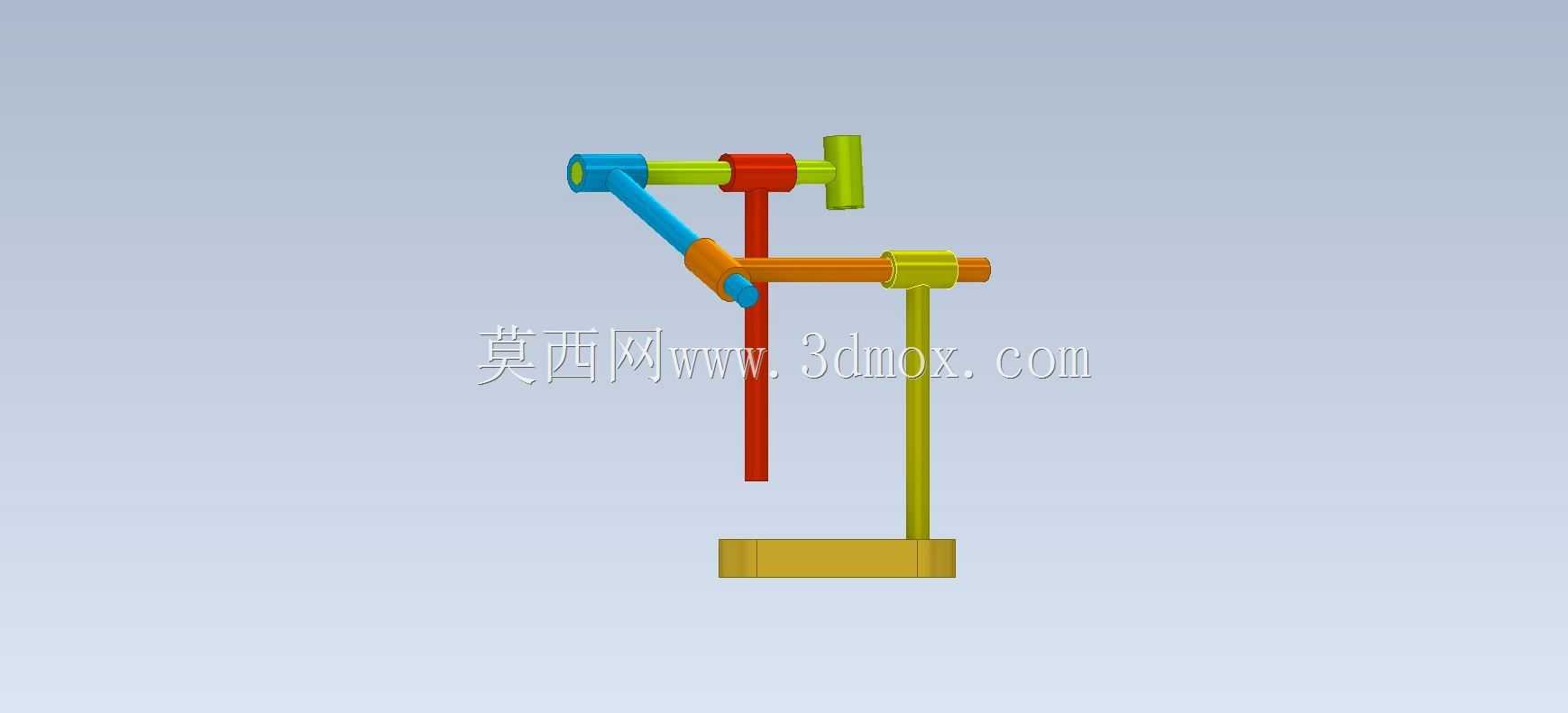

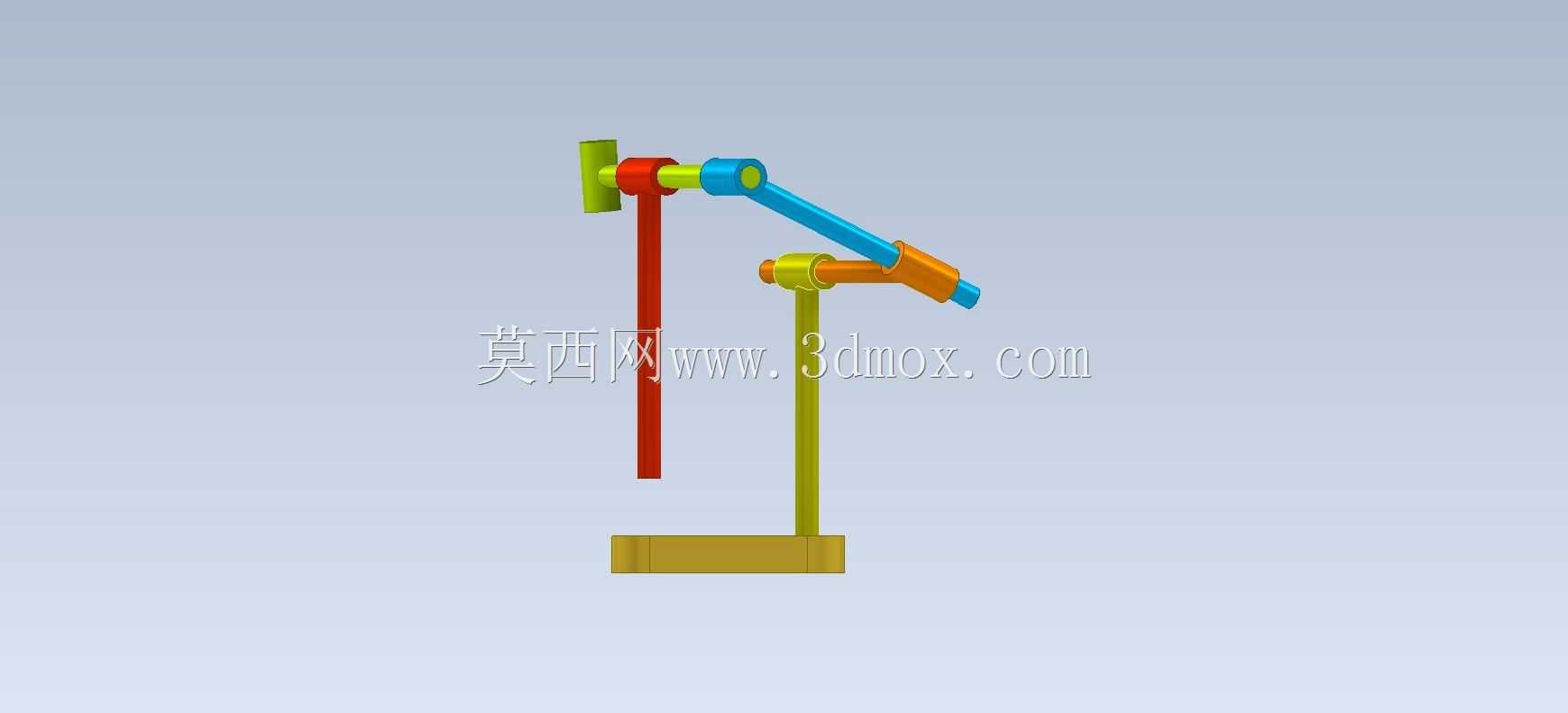

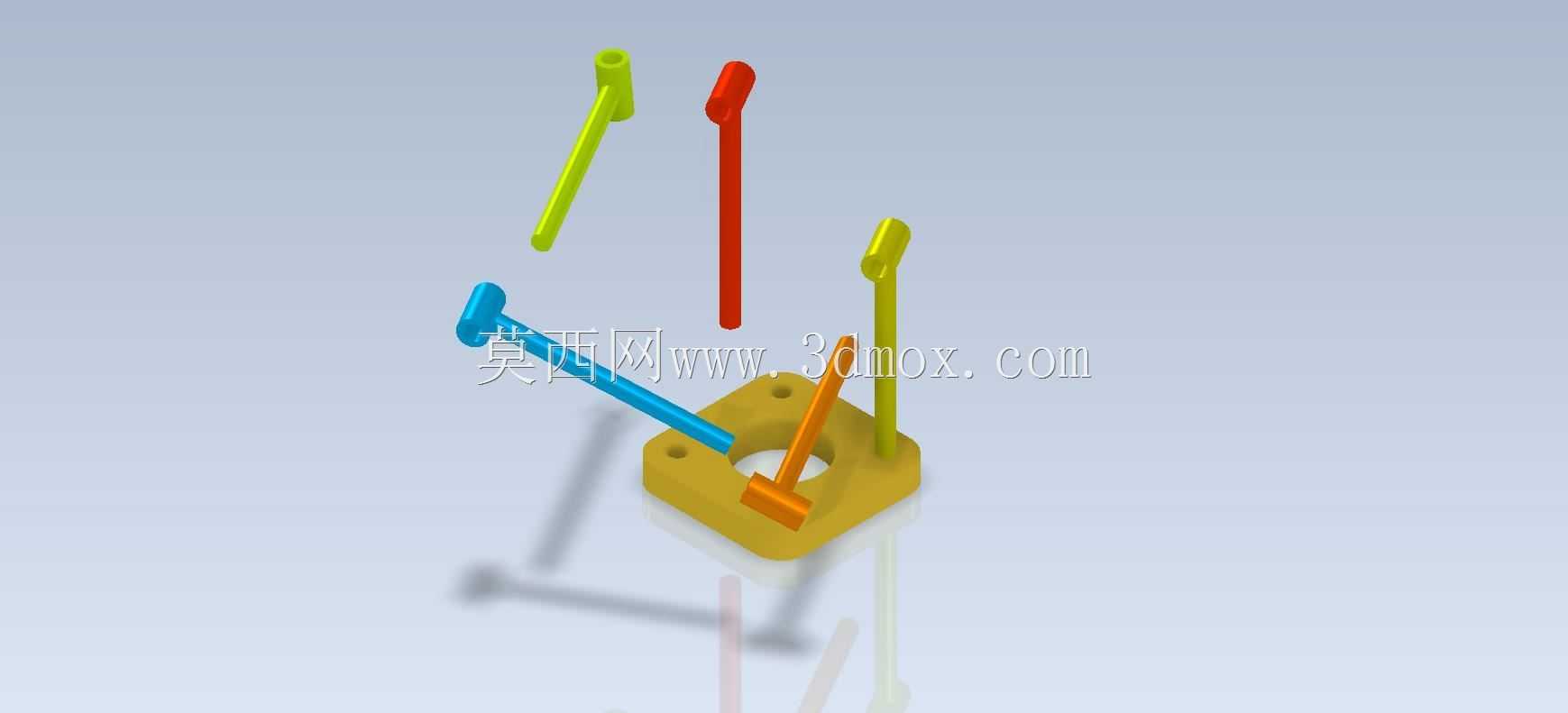

建模过程中需要重点关注各铰接点的同轴度约束,尤其是多根杆件交汇的铰接位置,要保证所有杆件的转动轴线重合,否则装配后会出现运动干涉,无法实现完整的联动动作。同时要校验各杆件在极限运动位置下的干涉情况,比如当蓝色长连杆摆至最低位置时,要确认其与橙色斜杆、黄色立柱之间不会发生碰撞,预留至少1mm的安全间隙。整套机构的所有零部件均采用常见的机械加工型材制作,圆棒杆件可直接选用标准直径的工程塑料或金属圆棒下料加工,基座可采用板材铣削成型,加工成本低,装配难度小,非常适合作为三维建模入门的装配练习案例,也可直接简化后应用到实际的小型设备调节结构中。在实际选型应用时,可根据负载大小调整杆件的材质和直径,轻载演示场景可选用ABS或PLA材质3D打印制作,需要承受一定负载的工业场景可选用铝合金或不锈钢杆件,铰接销轴选用不锈钢标准销钉即可,维护时只需定期在铰接位置涂抹少量润滑脂,就能保证长期运动顺畅无卡顿。
