带铰接孔位的异形机械连接支撑构件

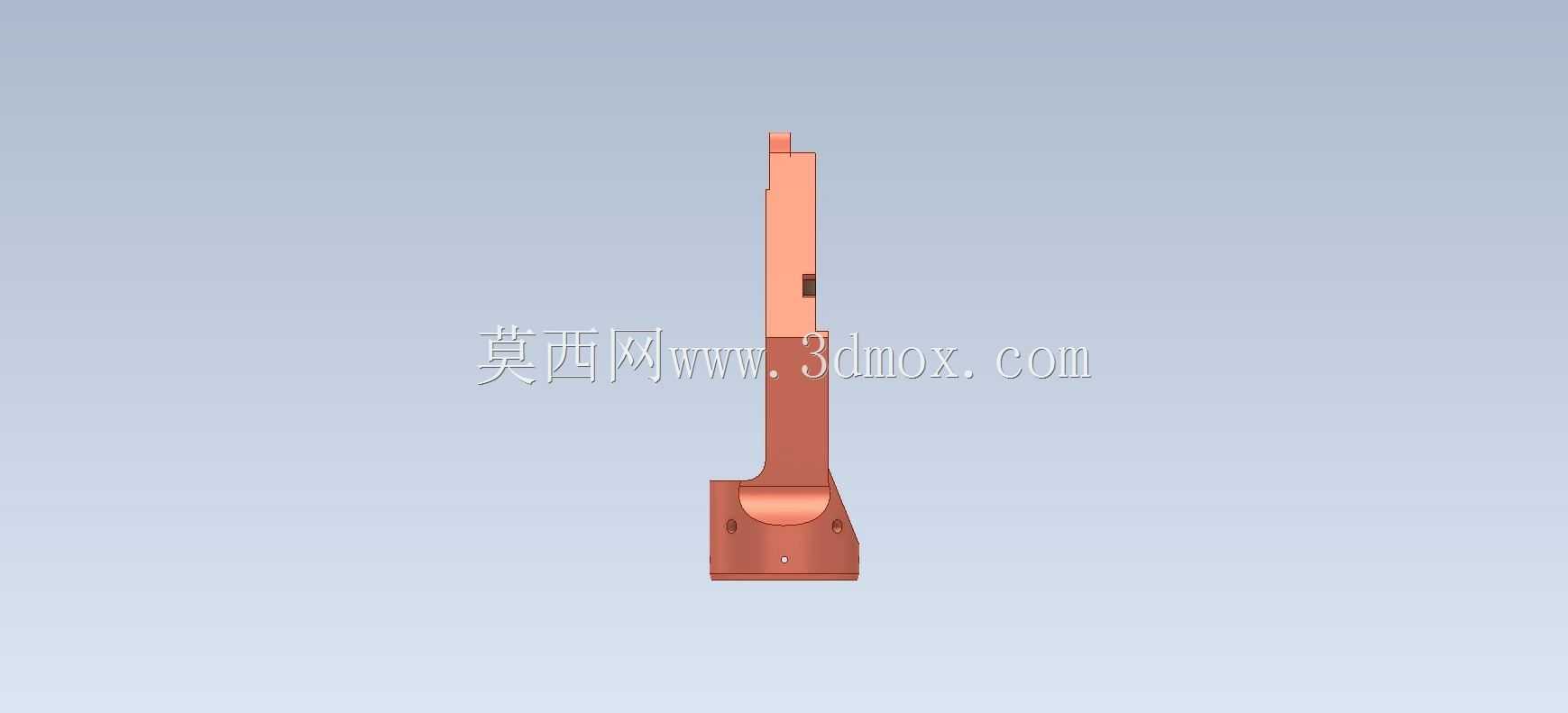

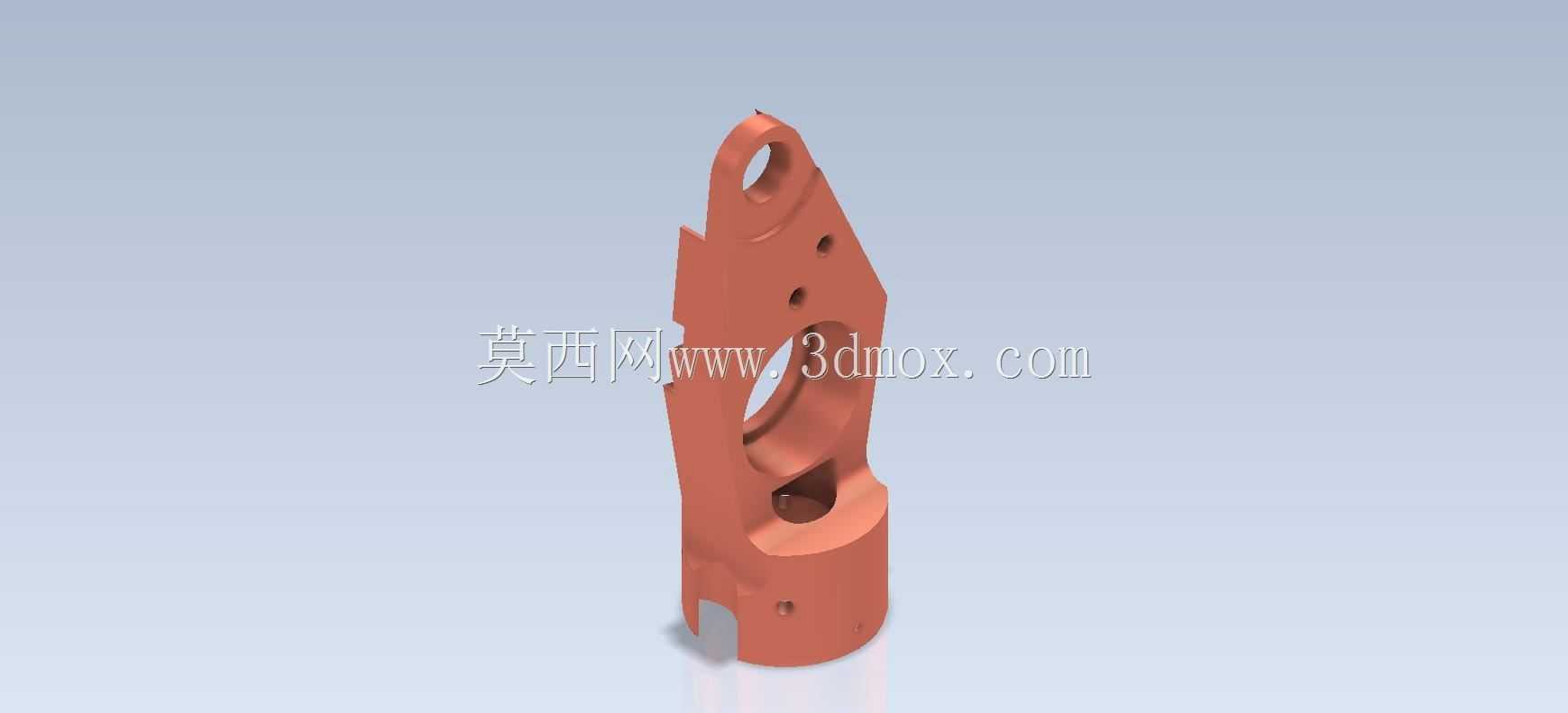

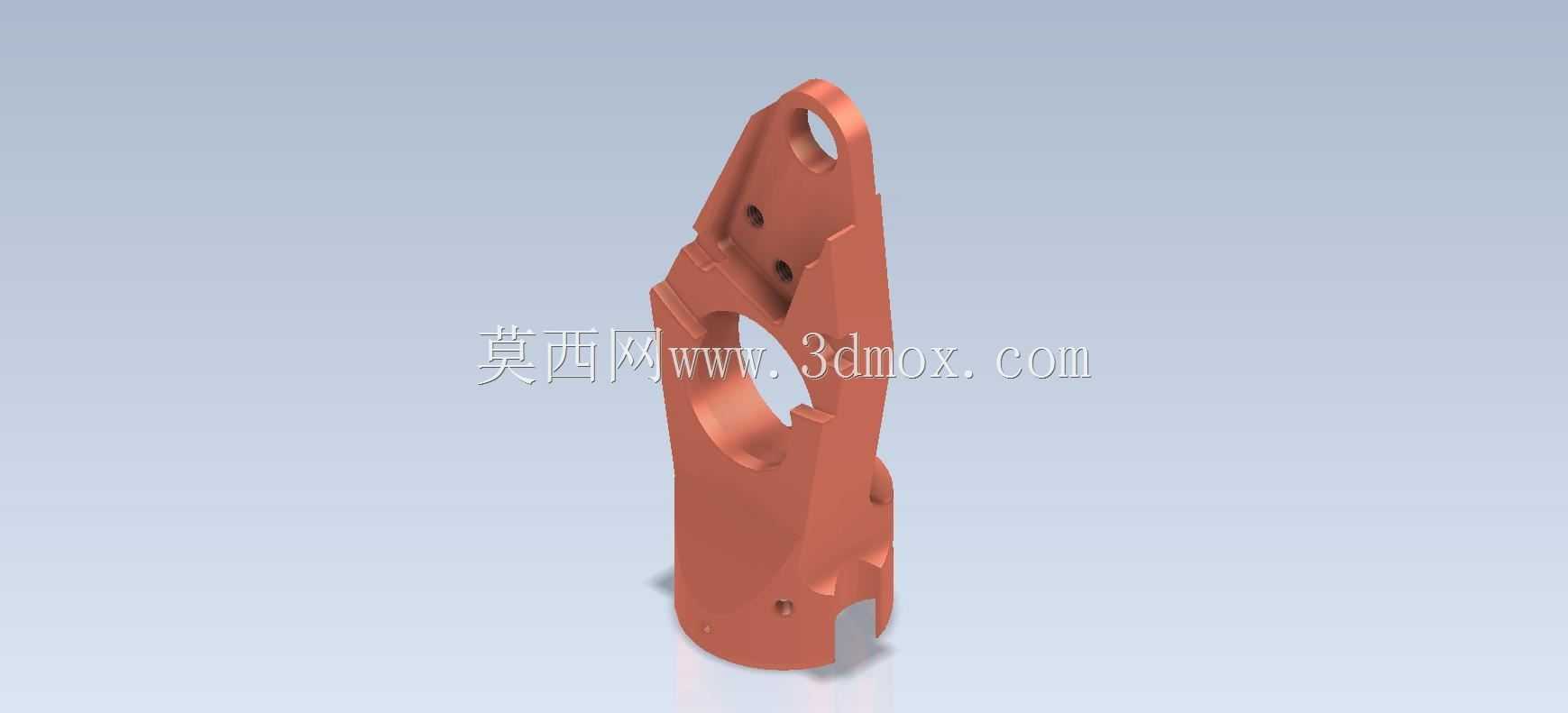

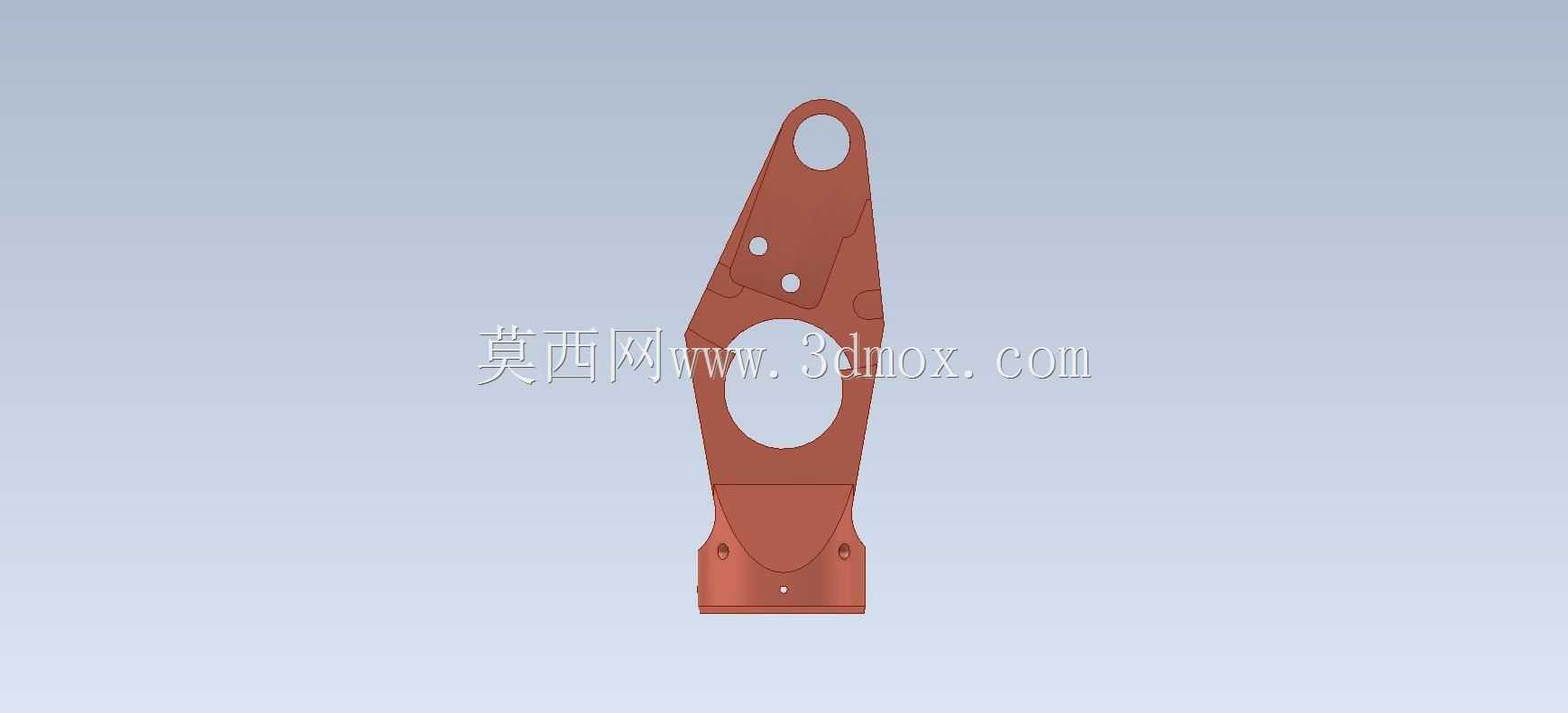

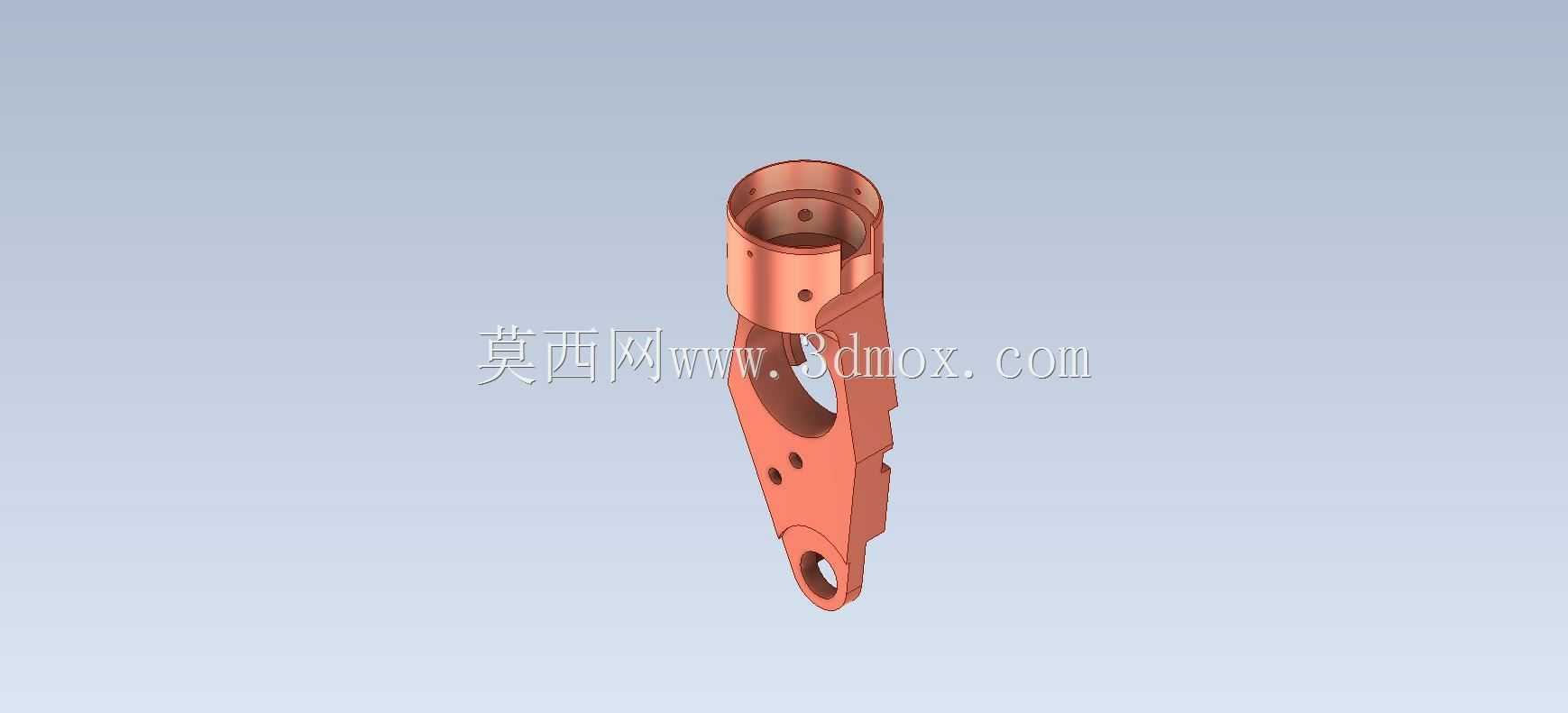

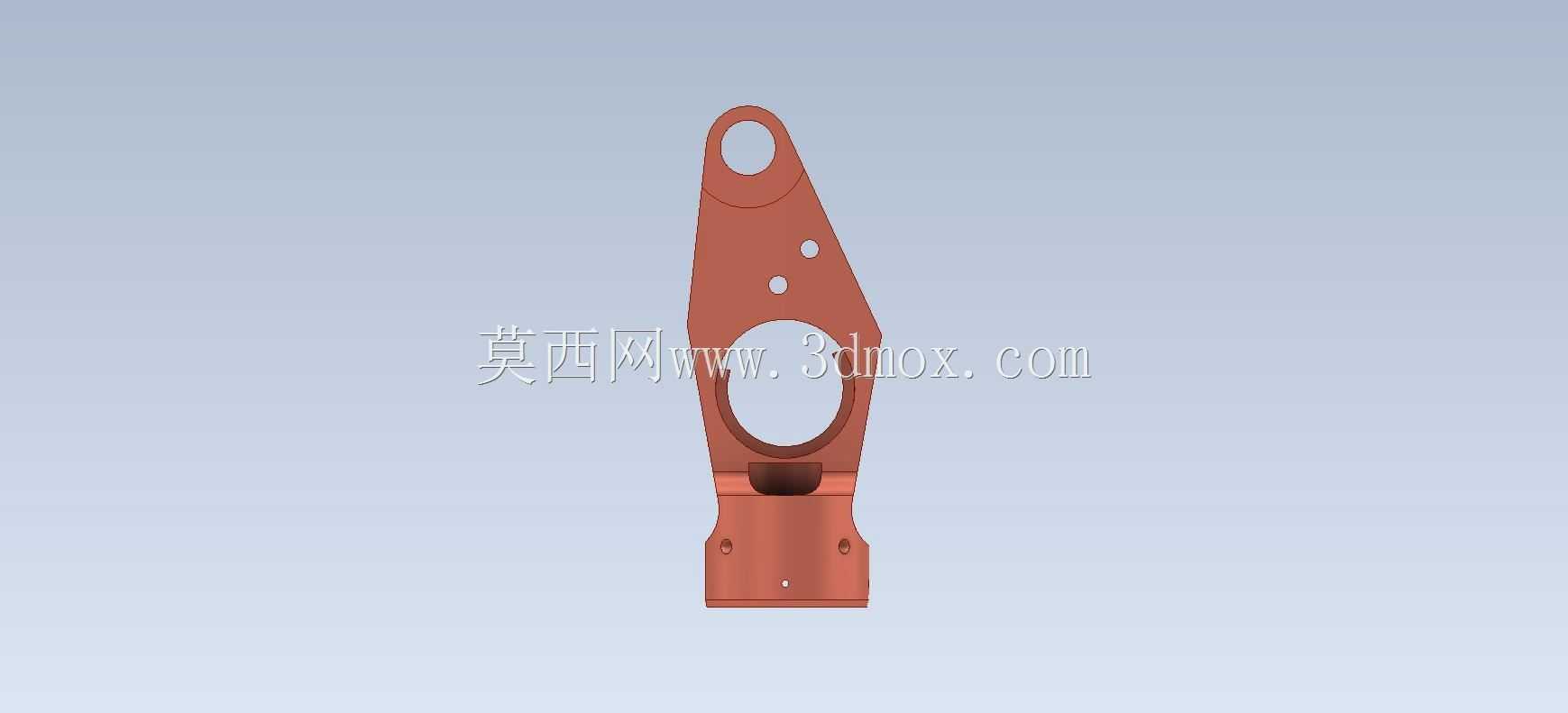

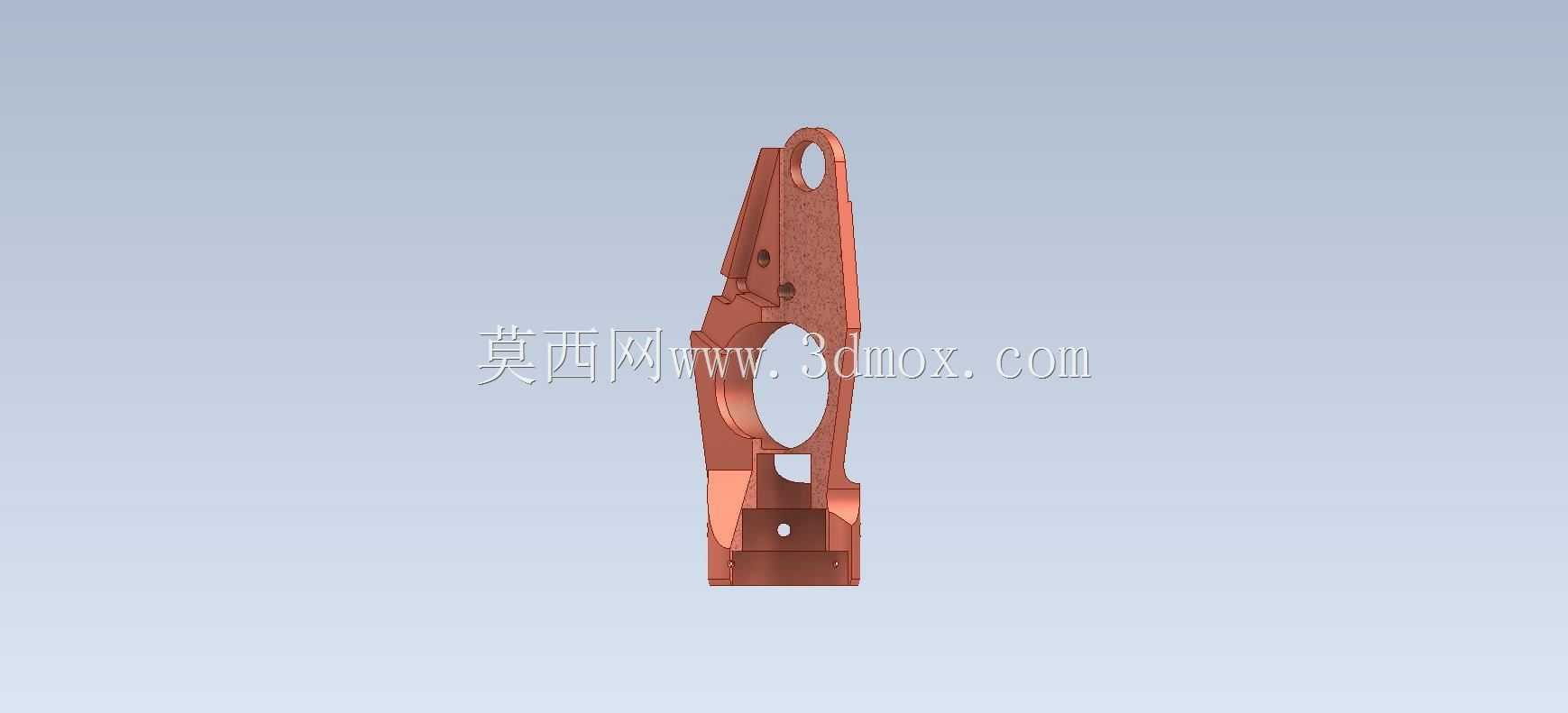

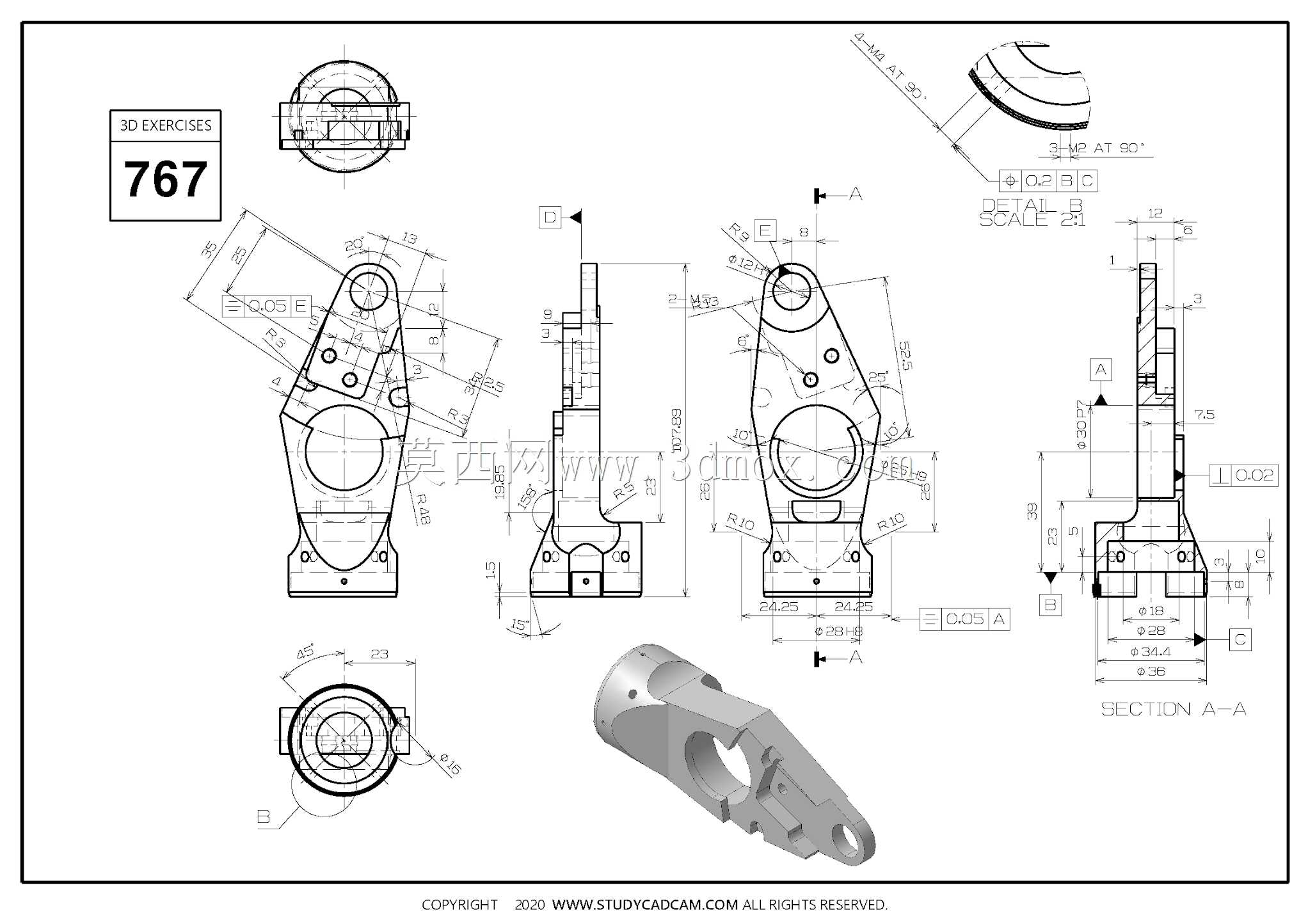

　　这类带多组铰接孔位的异形支撑连接构件，常见于中小型工业设备的连杆传动单元、工装夹具的定位锁紧模块，以及轻型自动化输送线的摆臂调节机构中，核心作用是在有限安装空间内，同时实现两个方向的铰接传动与刚性支撑，替代传统分体式的连接座加销轴衬套的组合结构，减少装配环节的累计误差，提升传动环节的整体刚性。从实际使用场景来看，这类构件多承受交变的拉压载荷与小幅的扭转力矩，上端的单耳铰接孔用于连接驱动端的摆臂或者气缸活塞杆端，中部的大直径通孔是核心的铰接回转位，通常会配套镶嵌自润滑铜套，作为整个构件摆动的旋转支点，下端的两组沉头安装孔用于将构件固定在设备的基座或者滑移平台上，侧面的两组小孔是工艺定位孔，在机加工环节用于装夹找正，

　　也可在装配时穿入防转销，避免构件受载后出现周向转动。设计这类构件的时候，首先要确定的是中部回转孔的中心距，也就是上端铰接孔到中部回转孔的中心距、下端安装面到中部回转孔的中心高度，这两个尺寸直接决定了整个摆臂单元的传动行程与力臂比例，需要匹配驱动端的输出力与负载端的工作阻力，避免出现力臂过小导致驱动负载超标，或者力臂过大导致构件刚性不足的问题。外形上采用变截面的流线型过渡，不是为了外观美观，而是为了消除应力集中，因为构件在铰接摆动的过程中，中部回转孔的上下侧、上端铰接孔的根部是应力集中最明显的区域，采用圆弧过渡替代直角转折，能大幅降低交变载荷下的疲劳断裂风险，同时在非受力区域做适当的减薄处理，在保证整体刚性的前提下降低构件自重，

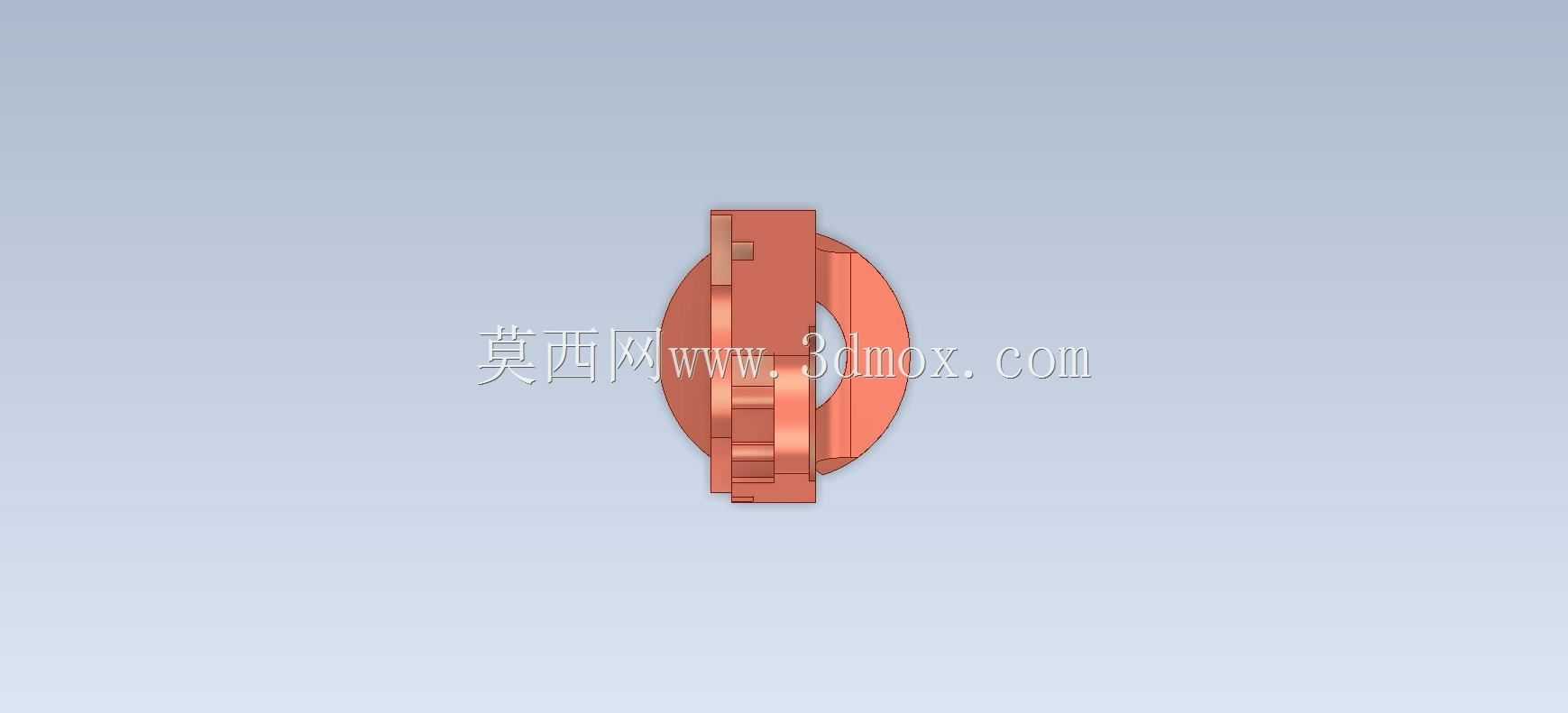

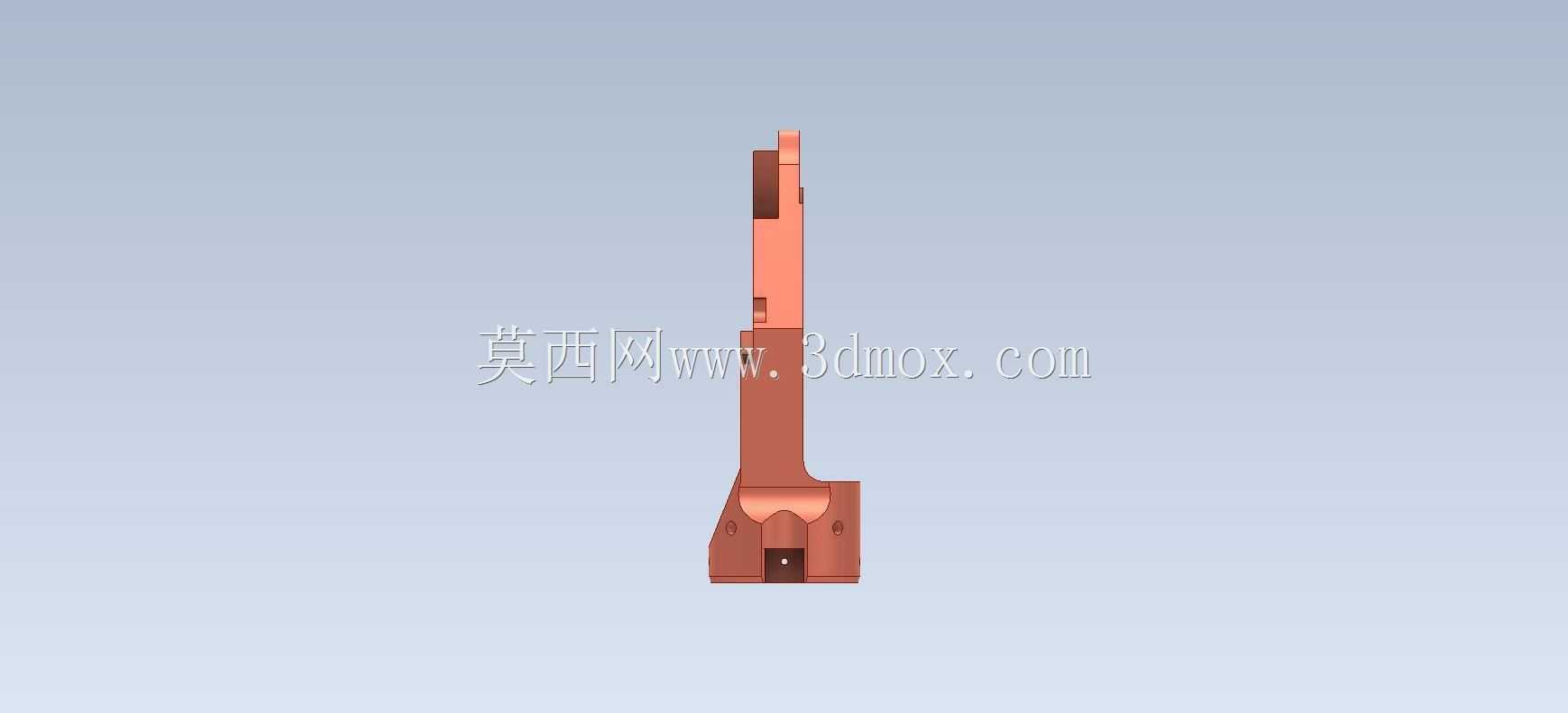

　　减少摆动过程中的惯性冲击。安装边界方面，需要注意构件摆动过程中的外围包络尺寸，也就是上端摆臂绕中部孔回转时的最大外轮廓，要和周边的设备机架、管线预留至少3mm的安全间隙，避免运动过程中出现干涉；下端安装面的平面度要求控制在0.05mm以内，保证安装后构件不会出现倾斜，导致铰接孔的同轴度偏差，加速销轴与衬套的磨损；各个铰接孔的尺寸公差一般取H7，配合对应的销轴取g6间隙配合，保证转动灵活的同时不会出现过大的旷量，孔的端面垂直度要控制在0.02mm以内，避免铰接后出现憋卡的情况。从建模逻辑来看，绘制这类零件首先要搭建骨架草图，确定各个孔位的中心位置与安装基准面，先拉出主体的基础轮廓，再逐一添加孔特征、倒角与过渡圆弧，

　　最后做细节的减重结构处理，建模过程中要注意各个特征的父子关系，方便后续调整中心距等关键参数的时候，不会出现特征报错，也便于后续根据实际载荷情况做拓扑优化，调整局部的壁厚尺寸。实际生产中这类构件多采用45号钢整体铣削加工，成型后做调质处理提升综合力学性能，铰接孔内镶嵌的铜套要预留润滑脂槽，定期加注润滑脂降低磨损，对于有轻量化要求的场景，也可以采用高强度铝合金加工，表面做硬质阳极氧化处理提升耐磨性能。这类构件虽然结构不算复杂，但属于传动单元里的核心受力件，尺寸精度与形位公差的控制直接影响整个机构的运行稳定性与使用寿命，设计时不能只关注外形轮廓，更要结合实际受力情况校核关键截面的强度，匹配合理的公差配合与安装要求。
