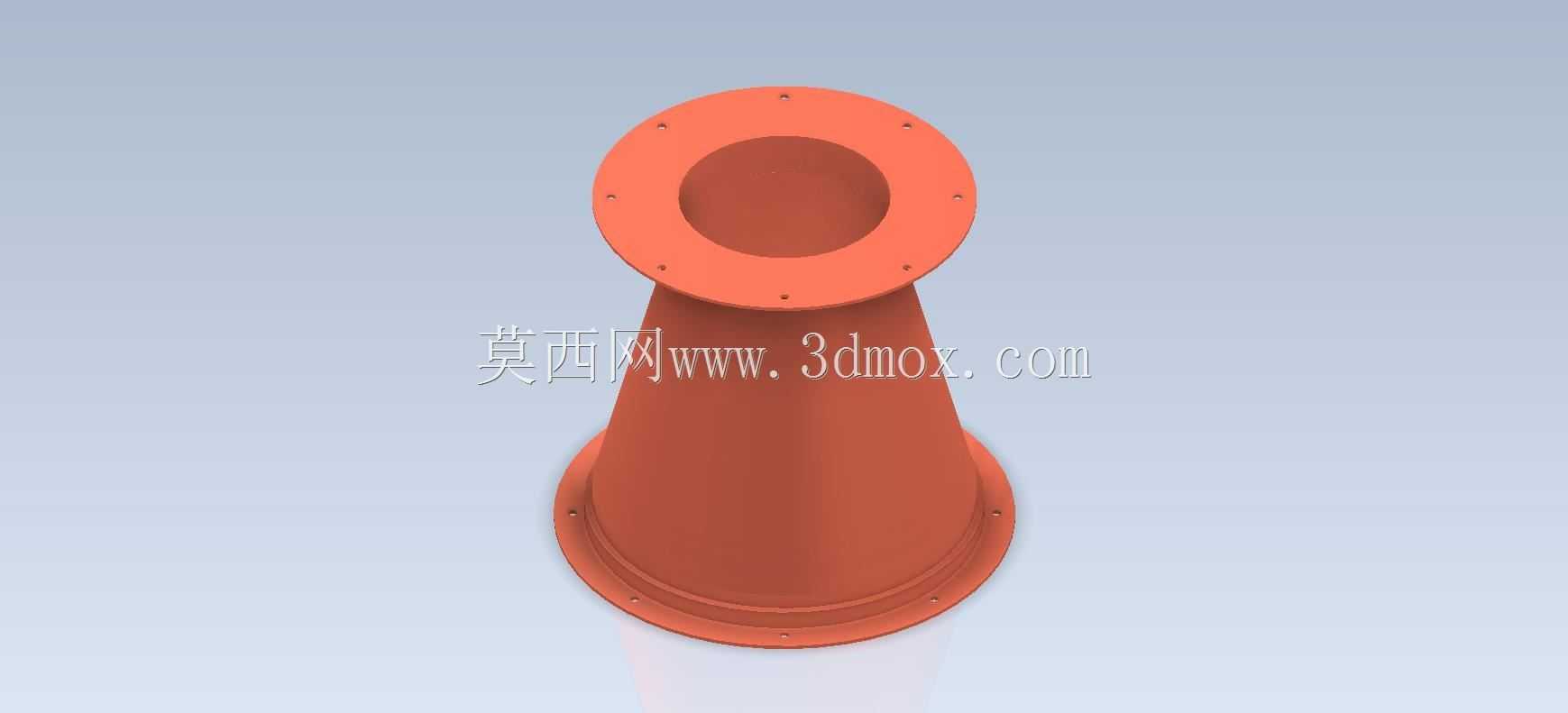

双法兰锥筒形管道连接过渡构件

　　在工业流体输送、粉体物料转运、通风排气等诸多工程场景中，不同管径的管路对接一直是管路布设环节的常见需求，这类两端带安装法兰的锥筒形过渡构件，正是为解决异径管路同轴对接需求而设计的典型结构件。从实际应用来看，这类构件常出现在除尘系统的风管变径段、粉料输送管路的口径适配段、小型化工流体管路的过渡连接位置，也可作为小型设备的进出料口过渡结构，用来衔接不同通径的管路或设备接口，避免管路变径处出现直角台阶造成的流阻骤增、物料堆积卡滞问题。

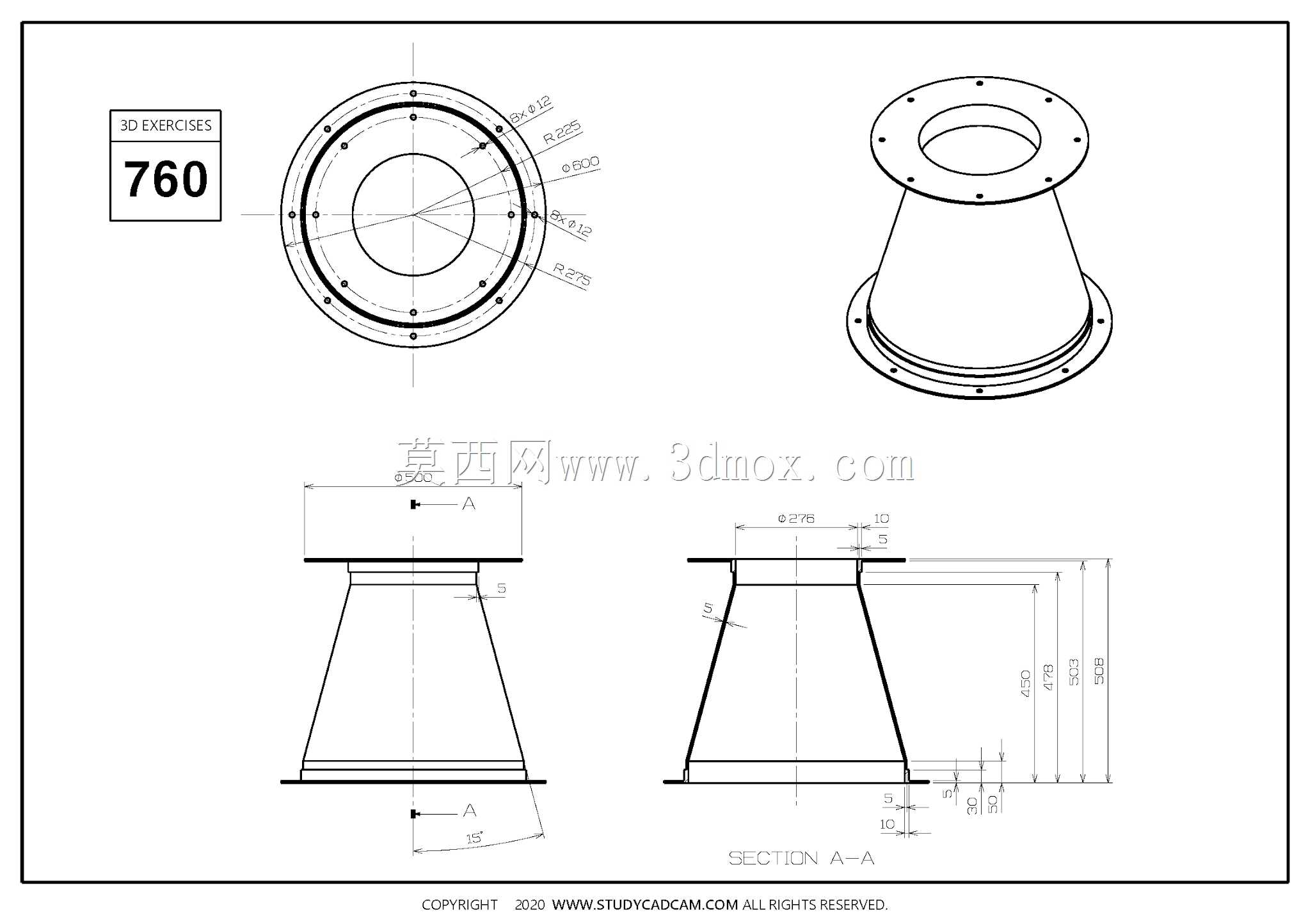

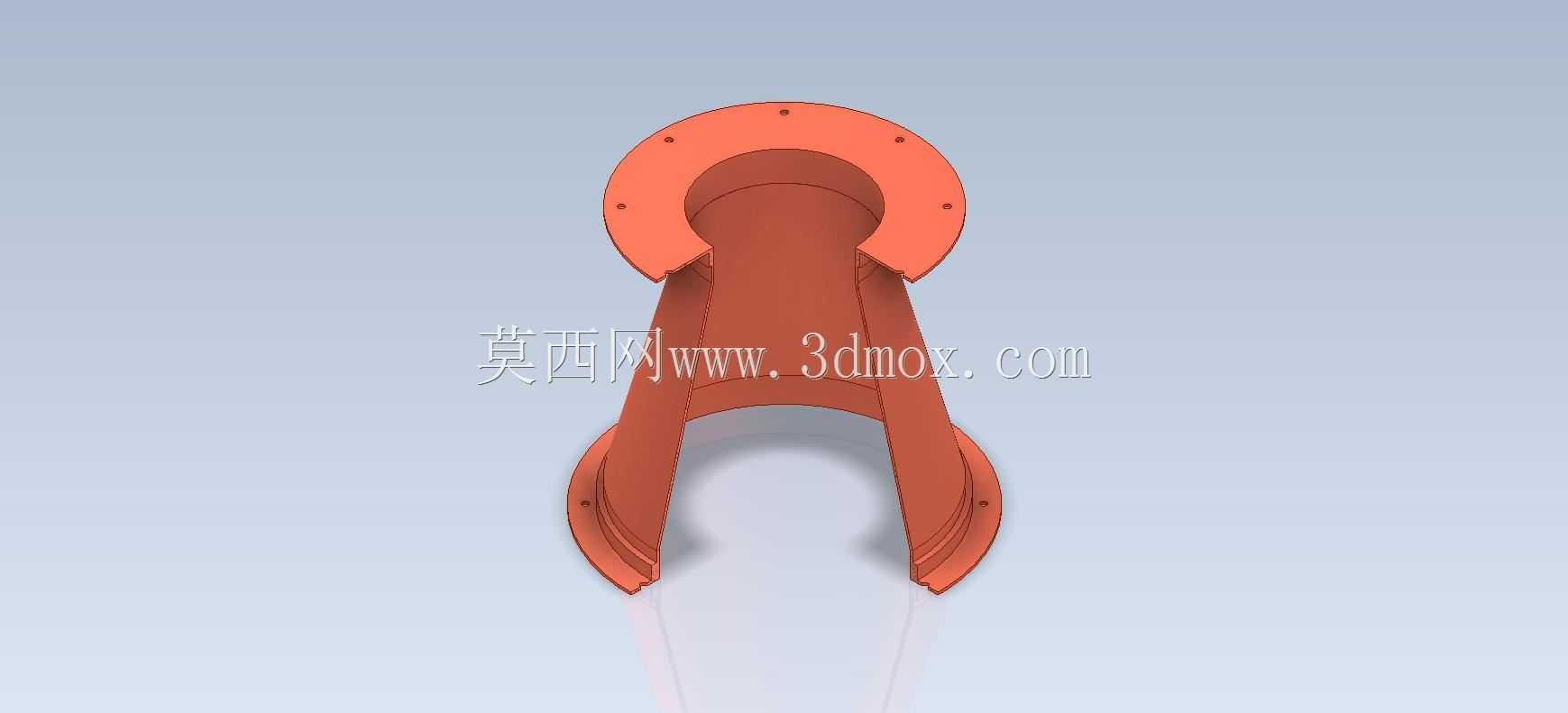

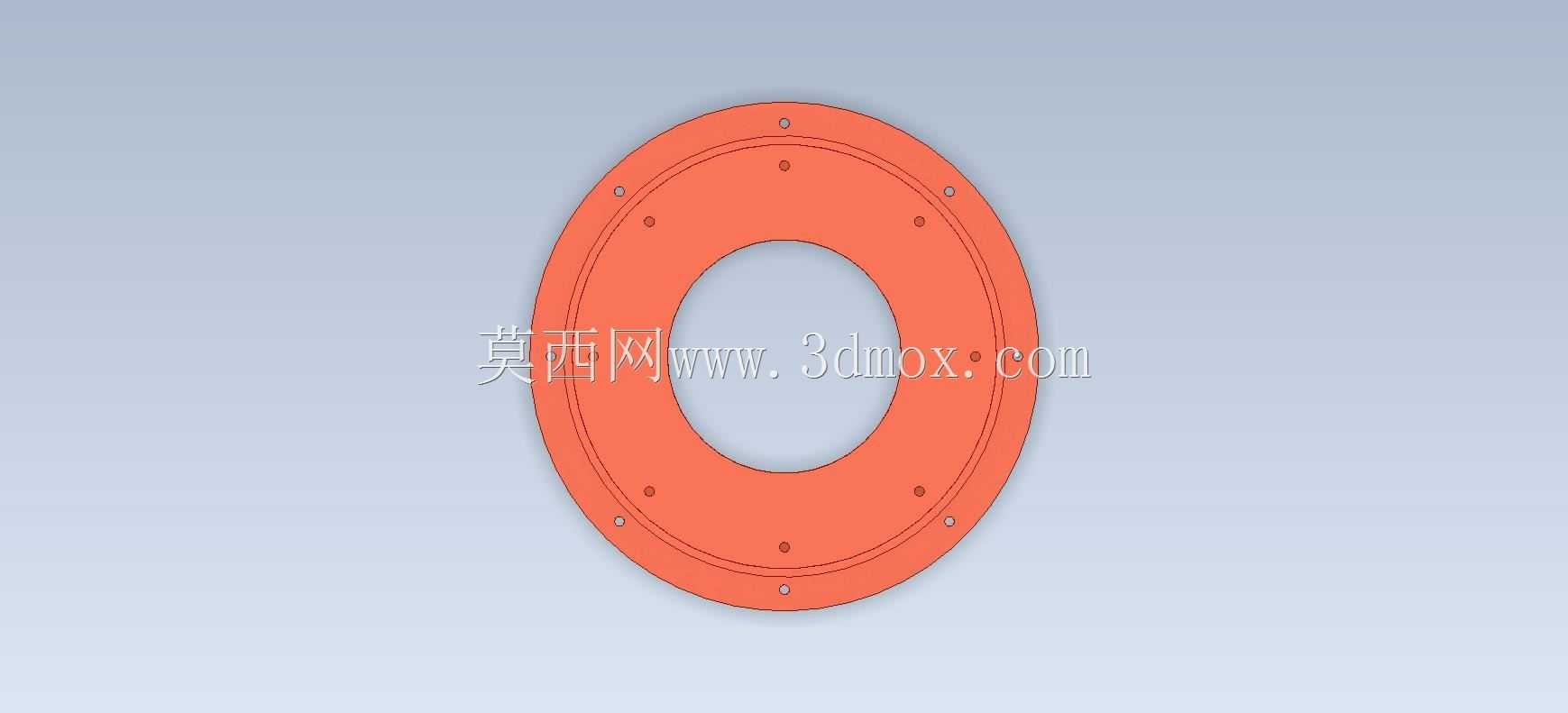

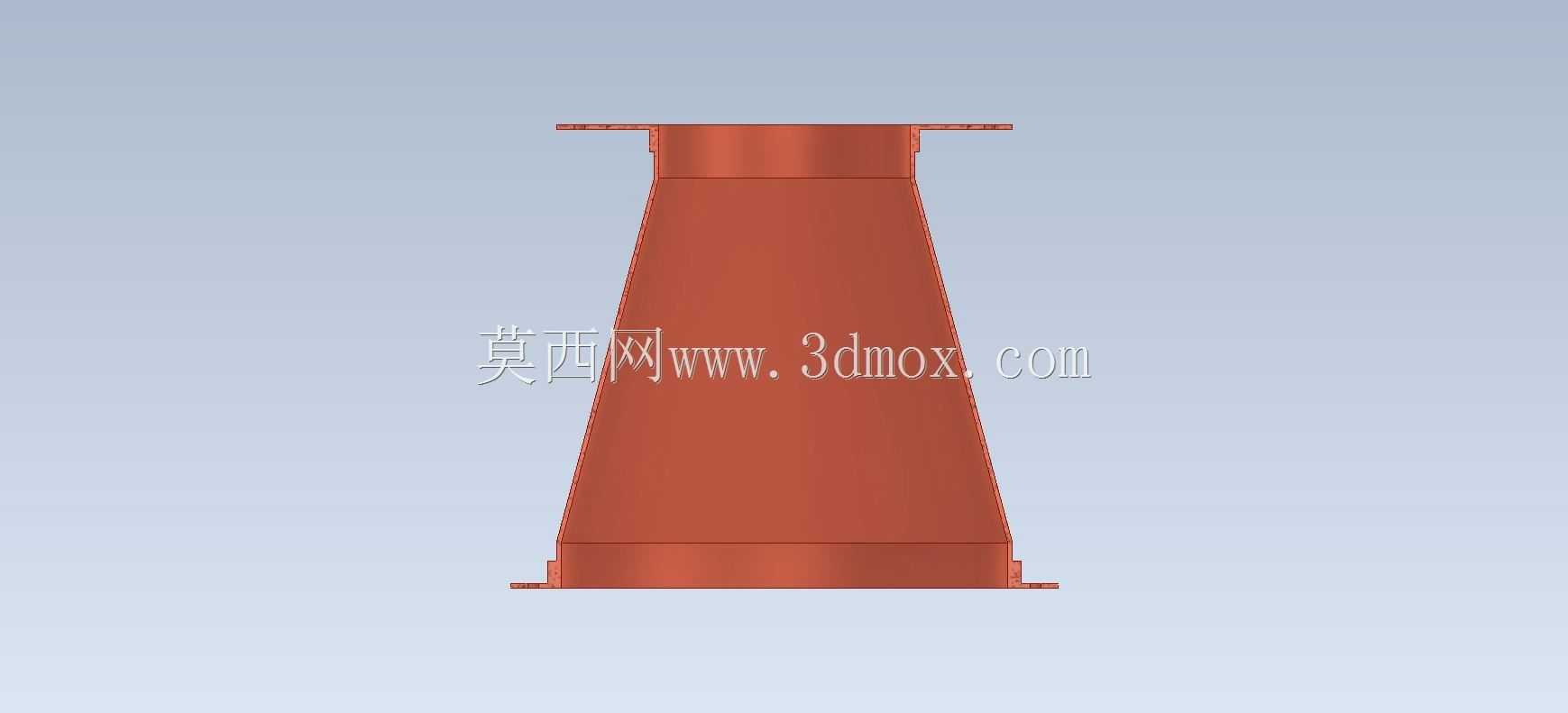

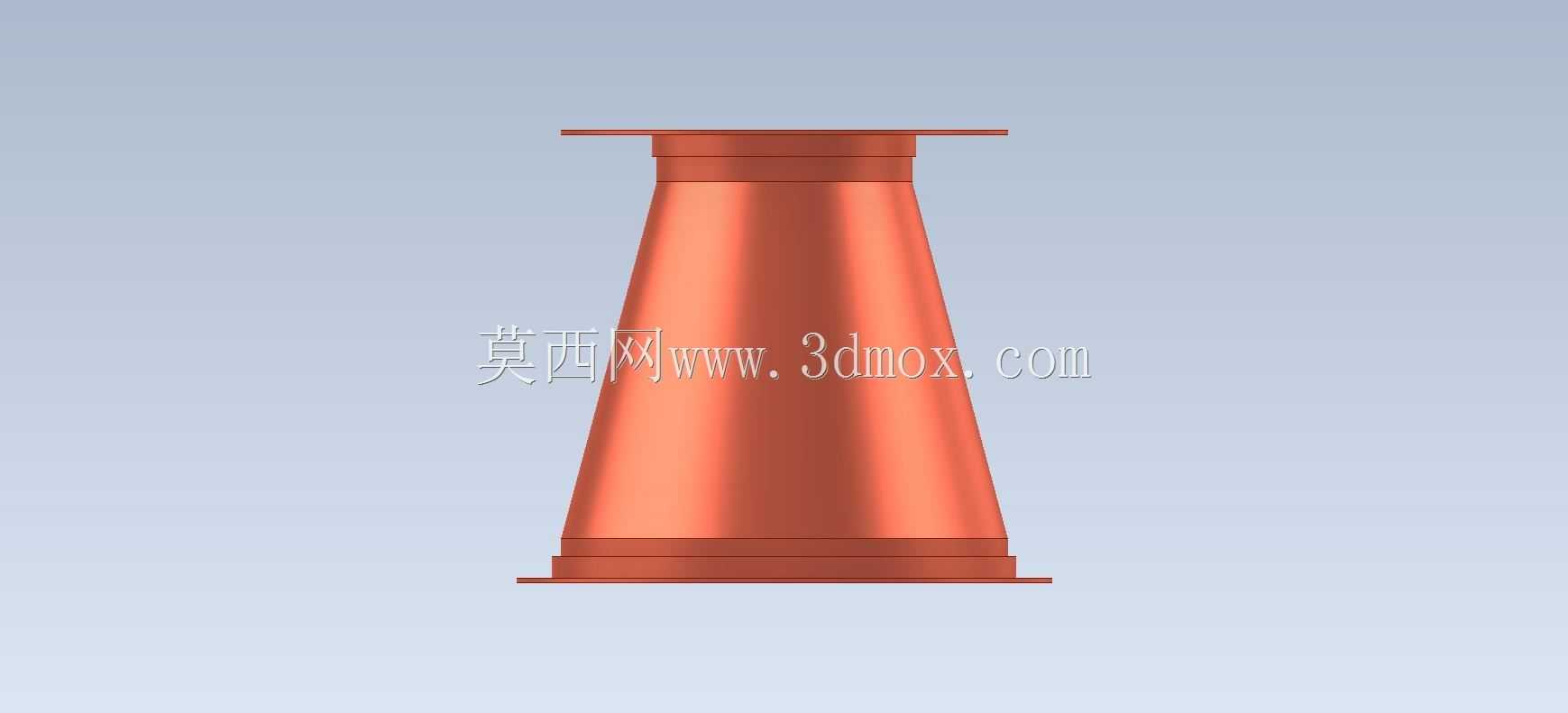

　　从结构设计逻辑来看，整体采用直圆锥台的主体形态，锥度取值需要兼顾两端口径差和流体流动平顺性，锥度过大会导致变径处局部流速突变，容易引发紊流、振动甚至物料沉积，锥度过小则会增加构件的轴向长度，占用过多安装空间，实际设计中需要结合管路内的介质类型、流速参数匹配合理的锥角范围。两端的法兰结构采用一体化设计思路，法兰盘上沿圆周均匀布设安装螺栓孔，孔位的分度圆直径、孔径大小需要和对接端的标准法兰参数完全匹配，保证安装时螺栓能够顺利穿入，密封面能够均匀压紧。法兰盘和锥筒主体的衔接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在承压工况下降低焊缝开裂、结构变形的风险。

　　从安装边界来看，这类构件的安装需要预留足够的轴向操作空间，两端法兰对接时需要在密封面处加装适配的密封垫片，螺栓紧固需要遵循对角交替拧紧的原则，保证法兰面受力均匀，避免出现偏压导致的泄漏问题。构件的整体同轴度是设计和建模过程中需要重点控制的形位公差，两端法兰的端面需要和锥筒轴线保持垂直，否则安装后会出现管路别劲、密封面贴合不严的问题。对于输送磨蚀性物料的使用场景，锥筒内壁还可以根据需求做耐磨衬层处理，建模时需要预留衬层的安装厚度空间，避免衬层加装后实际通径达不到设计要求。

　　建模过程中，这类构件的练习重点在于旋转特征的规范使用、法兰孔的阵列操作、衔接处圆角的参数化设置，需要保证锥筒两端口径和对应法兰尺寸的参数关联，修改口径参数时法兰尺寸能够同步更新，符合参数化设计的基本逻辑。同时要注意法兰螺栓孔的数量和分度计算，保证孔位沿圆周均匀分布，避免出现孔位错位无法安装的问题。在实际工程选型中，这类过渡构件的长度需要结合现场安装空间确定，同时要核算锥筒部分的结构强度，对于负压输送场景还要校核外压稳定性，避免工作过程中锥筒被大气压压瘪变形。
