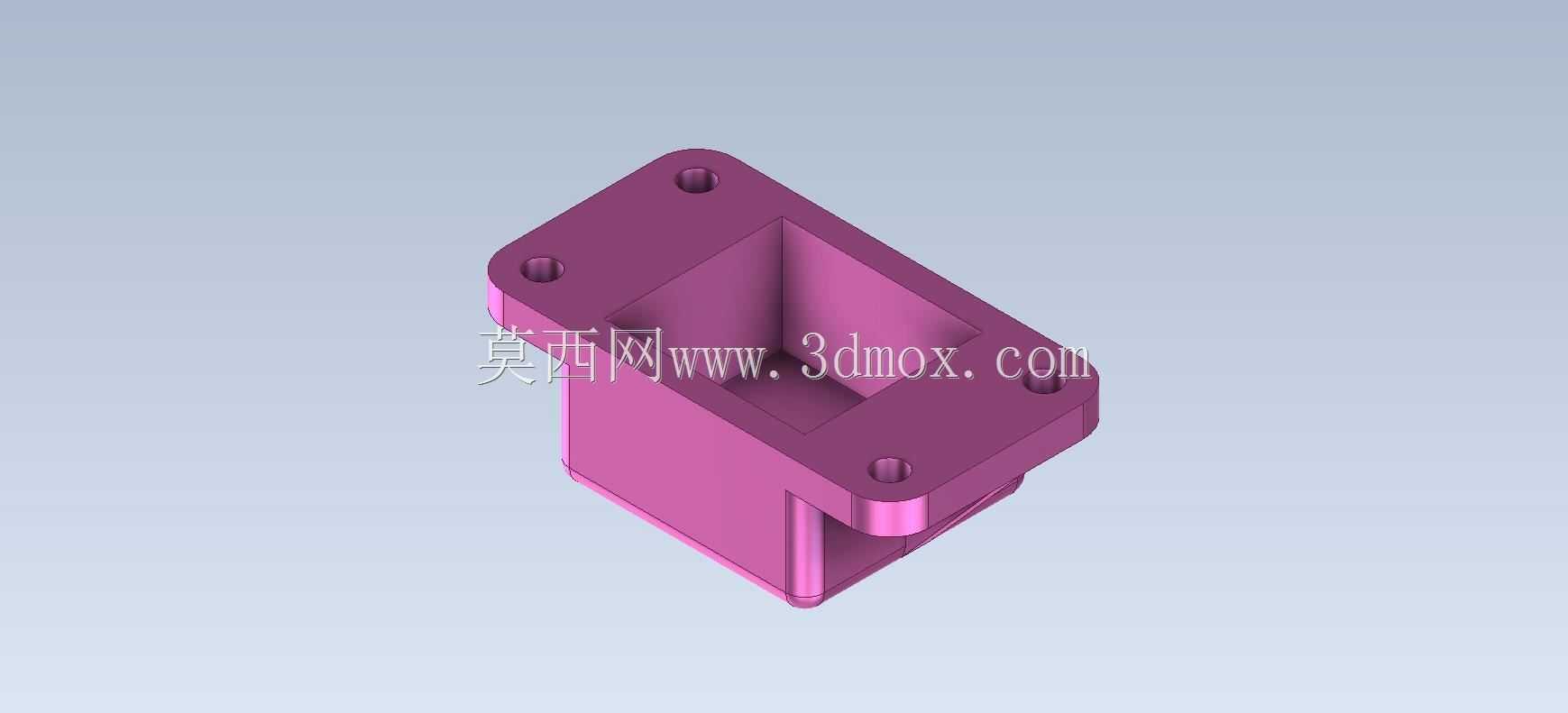

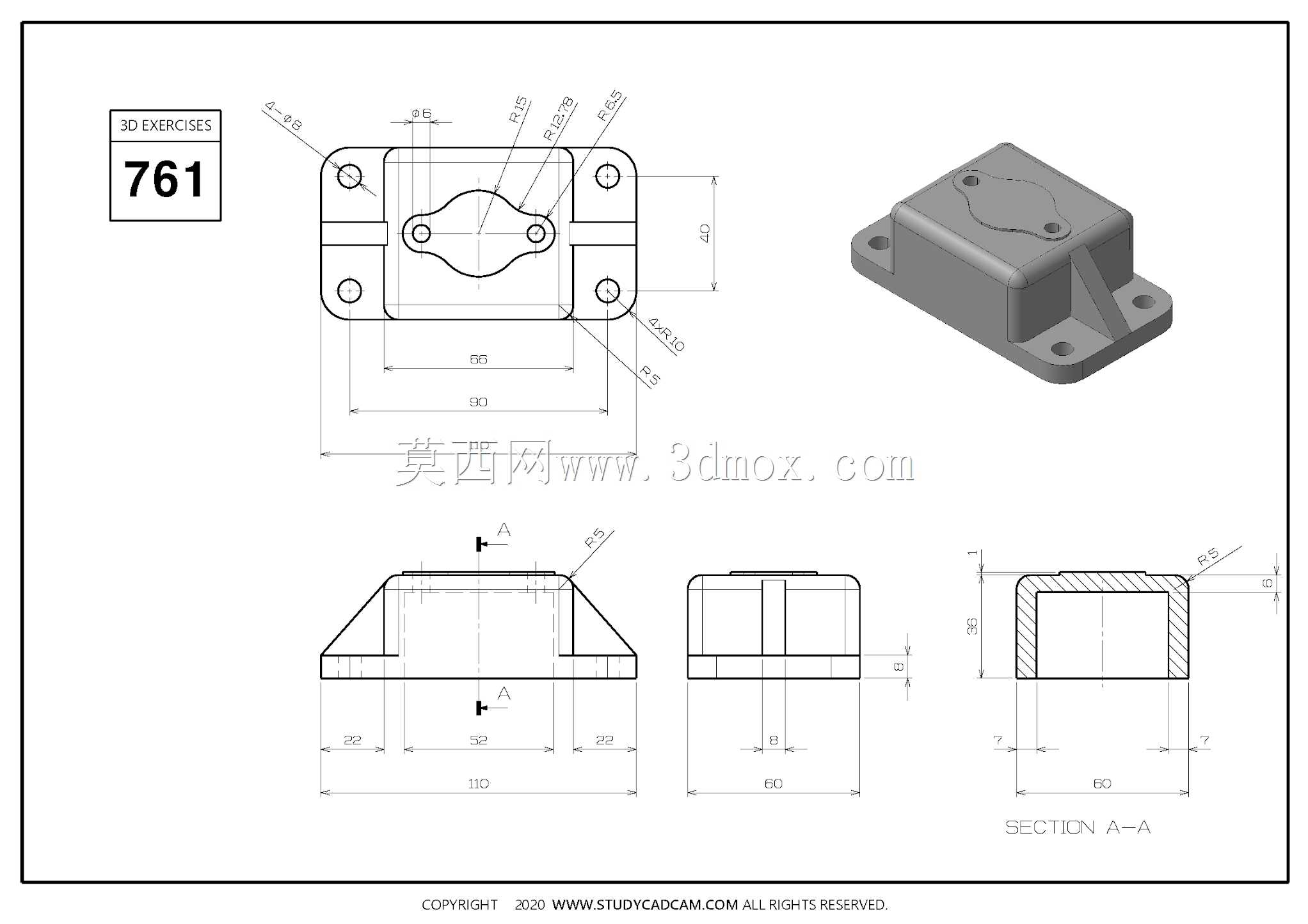

日常做结构设计练手的时候,这类带安装法兰的块状支撑件是非常典型的构型,很多小型机电设备的壳体安装座、传感器固定基座、小型传动组件的承载座都会用到类似的结构逻辑。先从安装边界说,这个零件底部是延伸出的带安装孔法兰边,四个安装孔分别布置在法兰的四个角位,孔位做了沉台设计,实际装配的时候可以用内六角圆柱头螺钉直接锁固在安装基板上,螺钉头可以完全沉入沉台内,不会突出零件表面干涉其他周边组件,法兰边的厚度做了等厚设计,保证锁附的时候受力均匀,不会因为局部壁厚不足导致锁附变形。

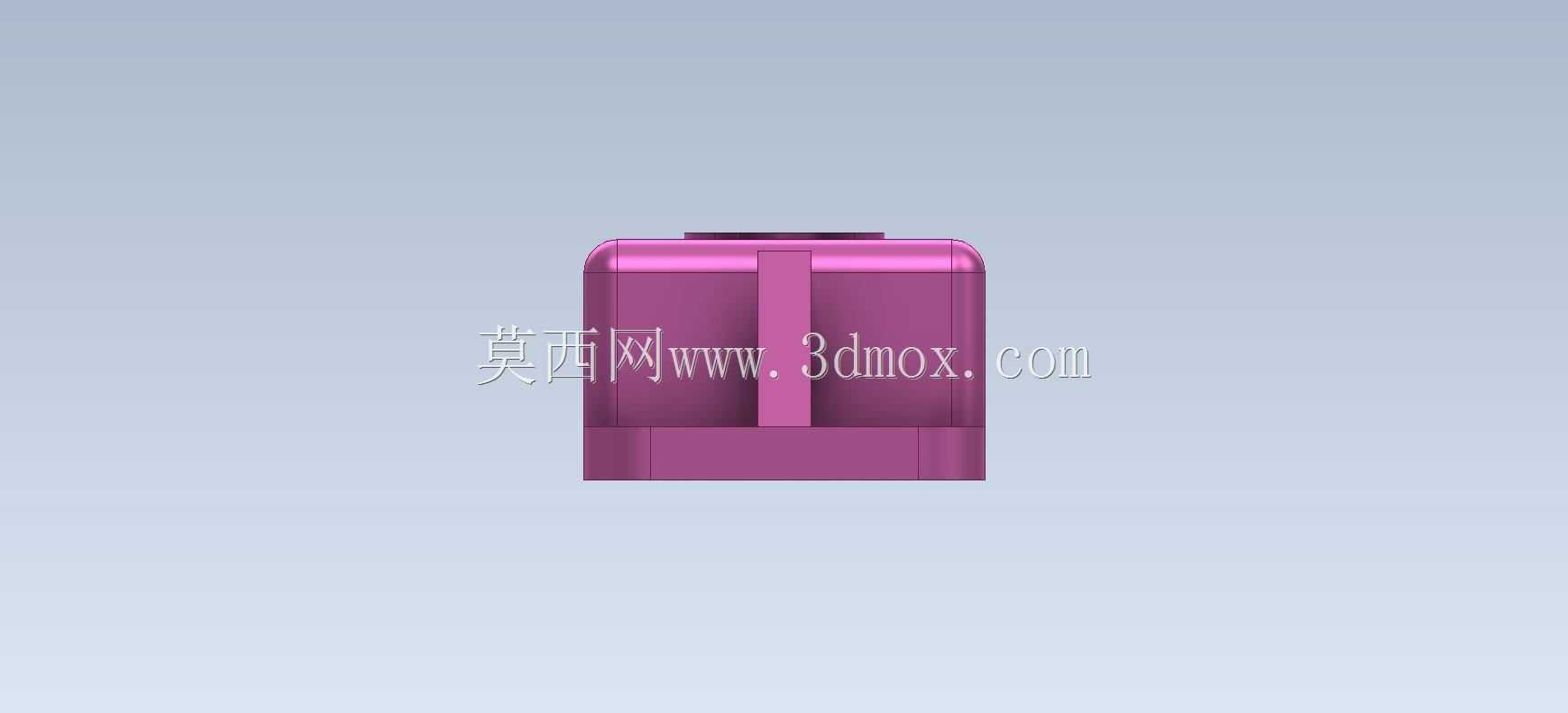

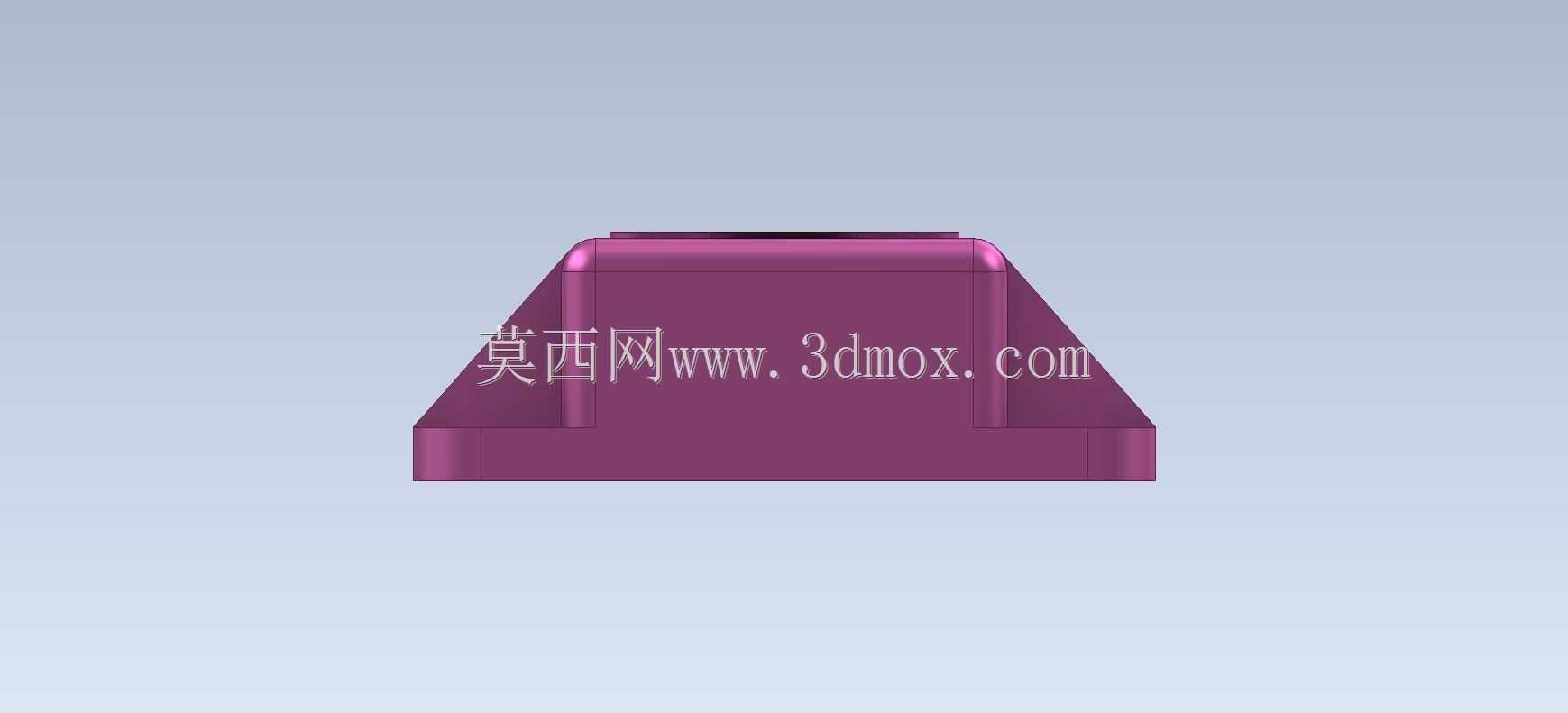

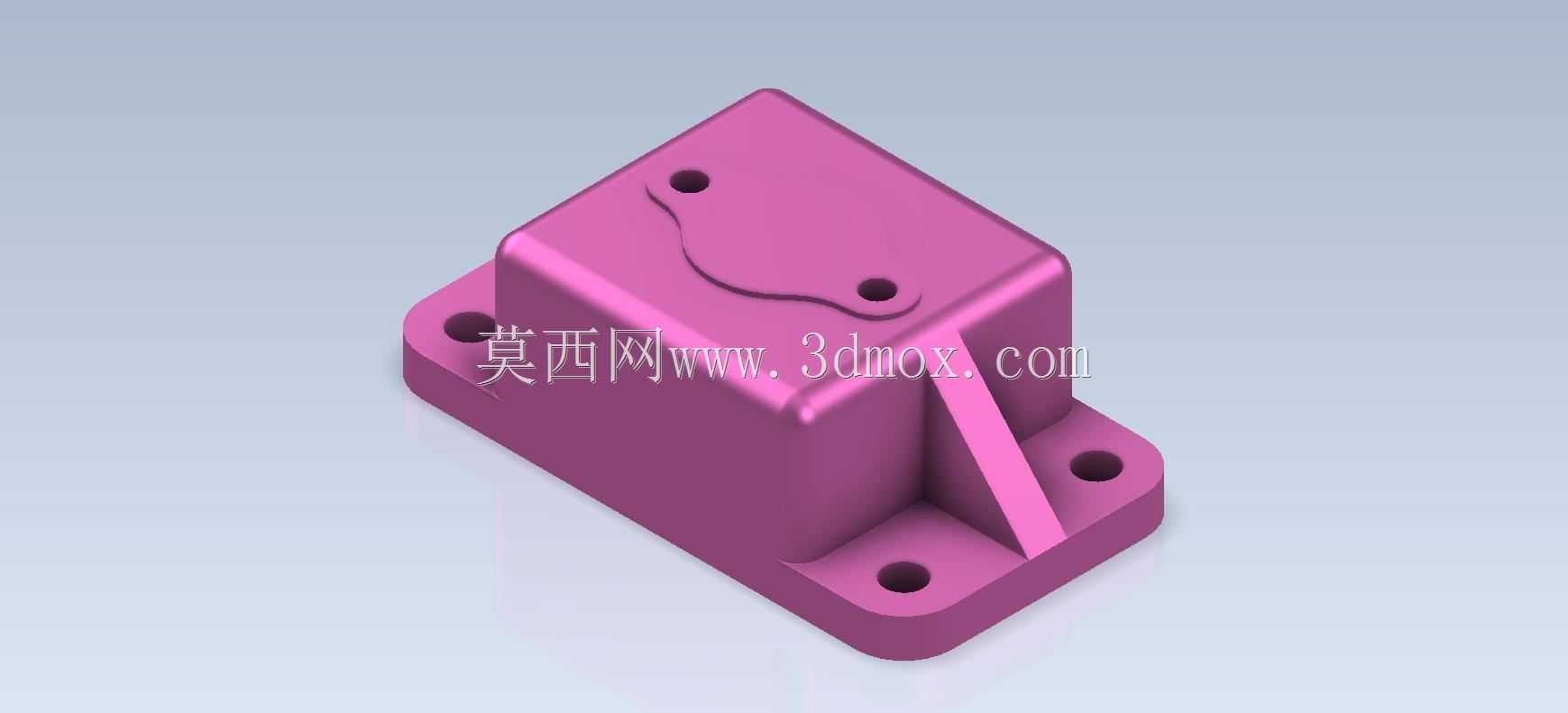

零件主体是上方的矩形凸台结构,凸台和底部法兰的衔接位置做了圆角过渡,避免直角位置的应力集中,尤其是在承受侧向载荷的时候,圆角过渡可以把应力分散到更大的接触面上,减少开裂风险。凸台的其中一个侧面加了三角形加强筋,直接连接凸台侧壁和底部法兰面,这个筋位的设计很有讲究,筋的厚度和凸台侧壁厚度保持一致,避免注塑或者铣削加工的时候出现壁厚不均导致的缩痕或者应力残留,筋的位置刚好对应凸台顶部的其中一个安装孔位,当顶部承载载荷的时候,筋位可以直接把力传导到底部安装法兰,不会让凸台侧壁出现悬臂受力的情况。

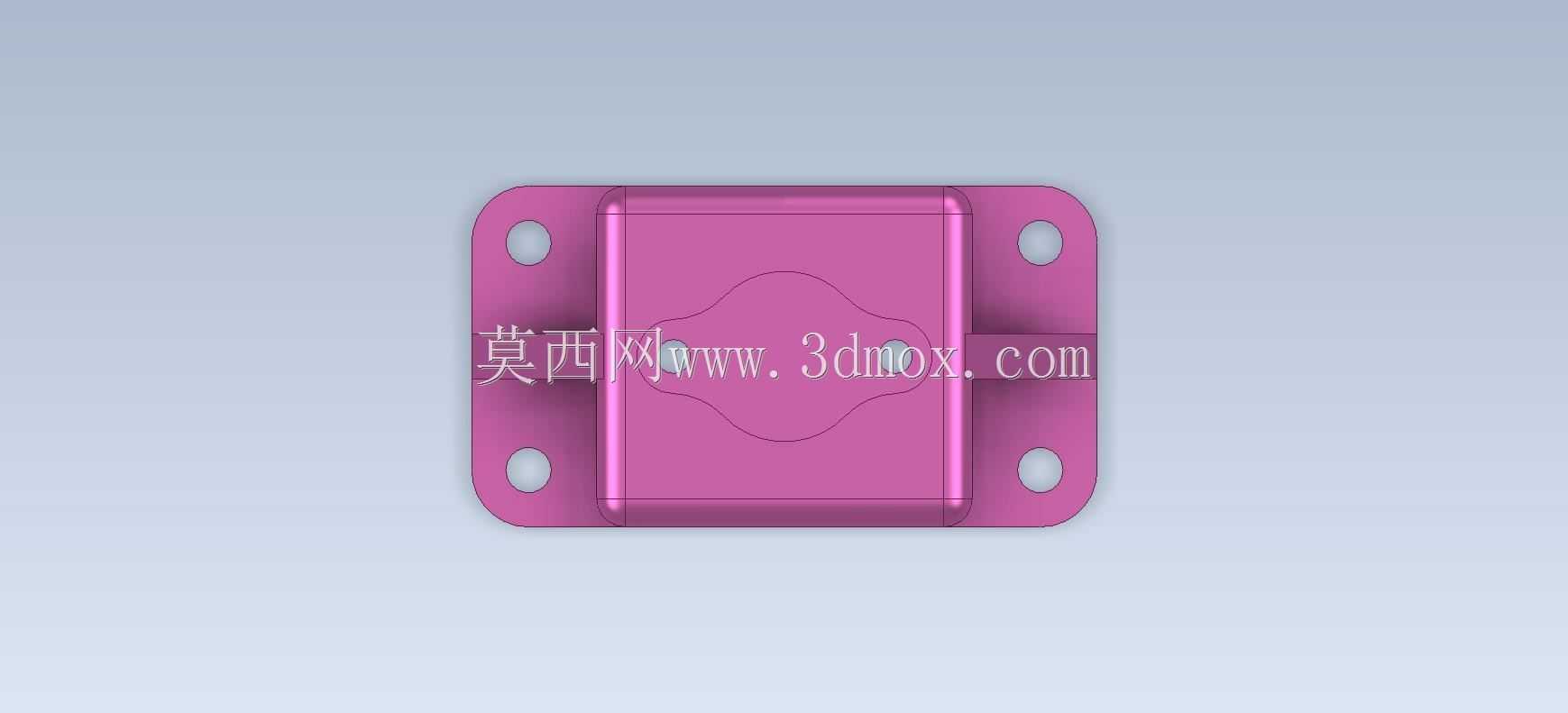

凸台顶面做了异形的凹槽造型,凹槽内布置了两个定位孔,一个是靠近边角的小圆孔,一个是靠近凹槽端部的沉孔,这两个孔位主要是用来定位上方搭载的小型功能组件,比如微型行程开关、小型气动阀岛或者电路板模块,凹槽的轮廓刚好和搭载组件的底部轮廓匹配,装配的时候可以直接嵌合定位,不需要额外做定位治具,减少装配工序。顶面的凹槽边缘做了小倒角,既可以去除加工毛刺,也能在装配搭载组件的时候起到导向作用,方便组件快速对位卡入。
实际应用场景里,这类支撑座常用来在小型自动化设备的台面上搭载检测元件,比如流水线旁的到位检测传感器安装座,或者小型实验设备里的阀组固定座,因为整体结构紧凑,安装法兰占的空间小,不需要太大的安装空间就能固定,同时加强筋的设计保证了足够的支撑刚性,即使设备运行时有轻微振动,也不会出现支撑座晃动导致检测元件移位的情况。
设计这类零件的时候,首先要确认的是安装孔的中心距尺寸,必须和配套的安装基板孔位完全匹配,不然会出现装不上的问题,其次要确认顶部搭载组件的安装孔位和凹槽尺寸,保证搭载件可以顺利嵌入,同时要注意各个壁厚的均匀性,如果是塑料注塑件,壁厚差不能超过30%,不然很容易出现表面缩痕或者内部气泡,如果是金属铣削件,要注意刀具的可达性,比如内侧的圆角半径不能小于所用铣刀的半径,不然加工的时候会出现清角不到位的问题。另外零件的所有外露棱边都做了小圆角处理,避免装配的时候划伤操作人员,也能减少零件磕碰掉边的概率。

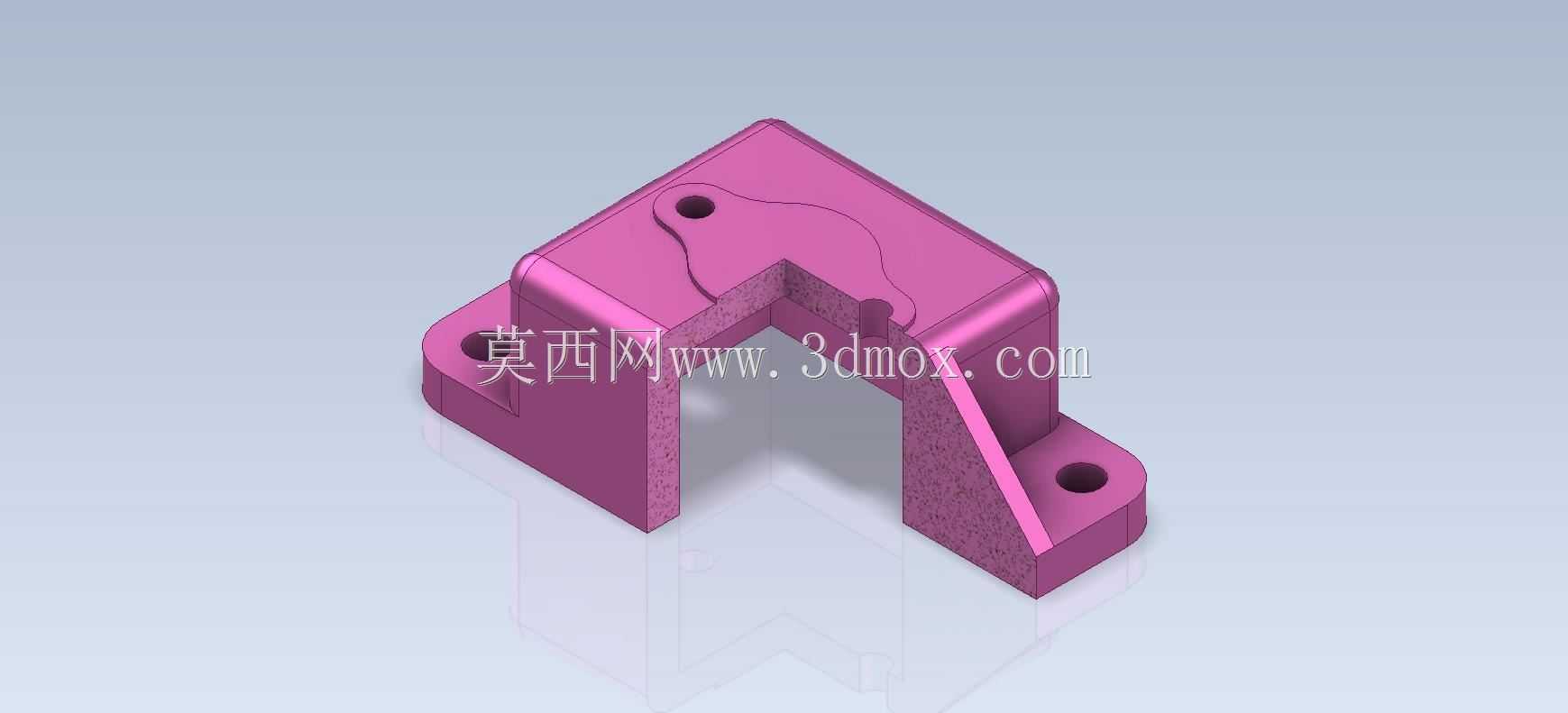

从受力角度分析,这个零件的主要受力方向是垂直向下的压载荷,以及少量侧向的剪切力,底部法兰的四个安装孔均匀受力,加强筋承担了大部分侧向载荷,凸台主体的壁厚足够承受垂直方向的压力,整体结构的刚性完全可以满足小型电子元件、气动元件的承载需求,不需要额外做加厚处理,也能控制零件的整体重量,减少材料成本。如果是用于有振动的工况,还可以在安装孔位置加装橡胶减震垫圈,进一步降低振动传递到上方搭载元件的概率,不过就基础构型来说,这个练习件覆盖了法兰安装、凸台衔接、加强筋布置、沉孔设计、凹槽定位这些非常实用的机械结构设计点,很适合刚接触三维建模的设计人员练习基础的特征建模命令,掌握拉伸、切除、圆角、筋这些常用特征的使用逻辑,理解机械结构里受力传导和装配避让的基本思路。
