三角形带内格栅凹腔安装基座结构设计

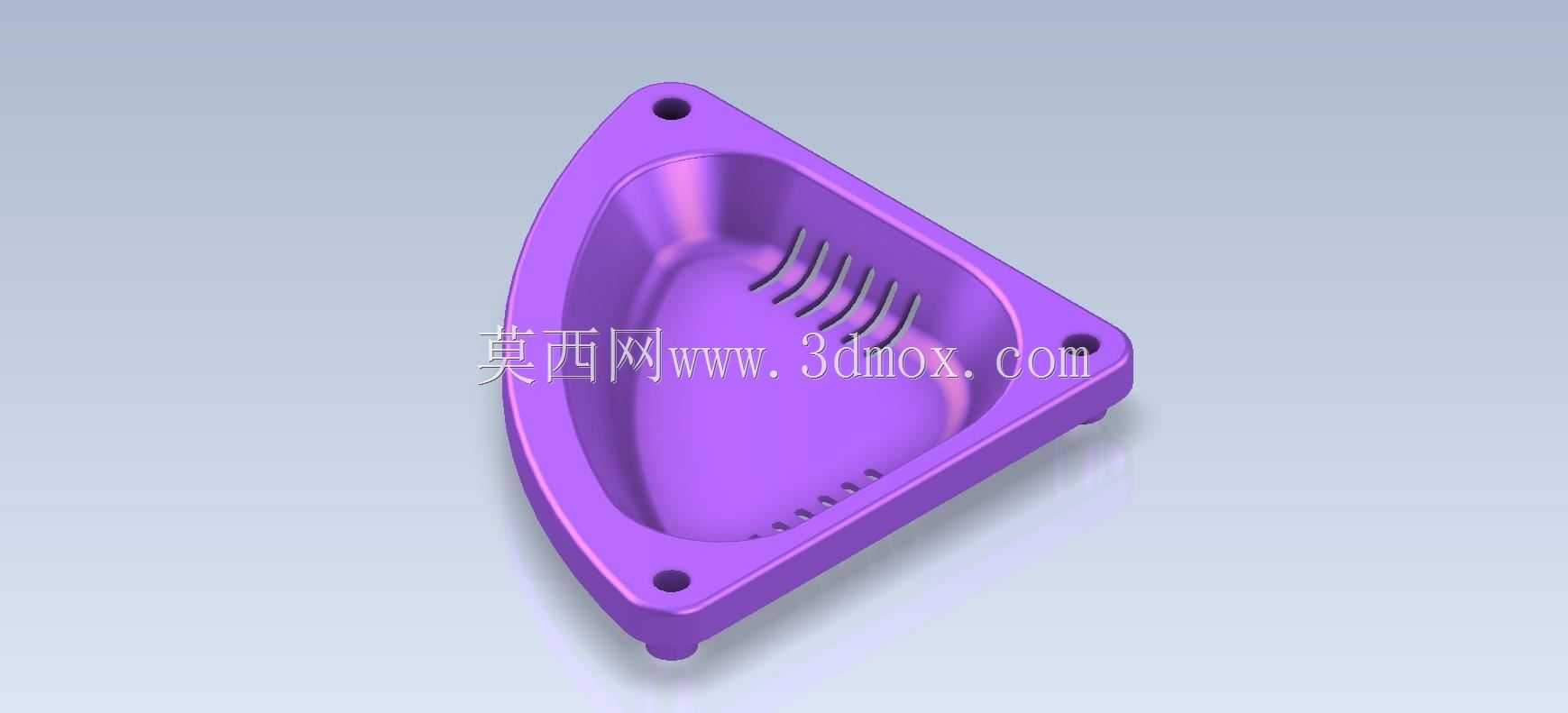

　　这款三角构型的带内格栅凹腔安装基座，在轻工物料导流、小型元器件承托防护类场景中有着很明确的适配性，日常在小型自动化生产线的物料分料工位、实验设备的小型样件承托工位都能见到这类结构的实际应用。从结构功能来看，整体采用类三角形的封闭围边设计，围边形成的凹腔是核心功能区，内部设置的弧形格栅条并非装饰结构，一方面可以对落入凹腔的小型颗粒状、薄片状物料起到导流梳理作用，避免物料在腔体内堆叠卡滞，另一方面格栅之间的预留间隙可以让细碎的粉尘、碎屑从间隙漏出，保持腔体内承托面的清洁，减少物料携带杂质对后续工序的影响。

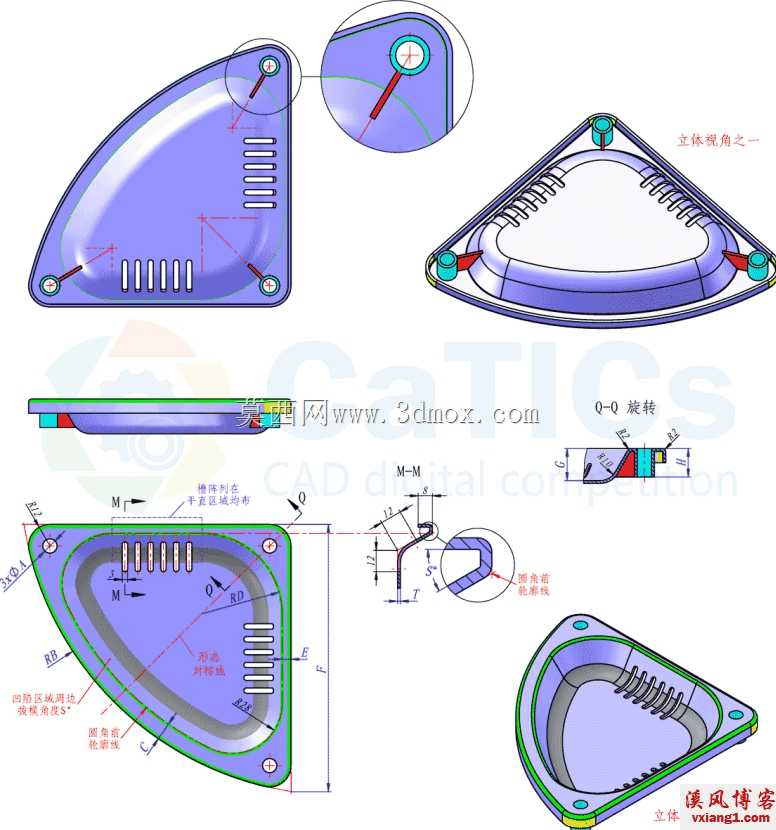

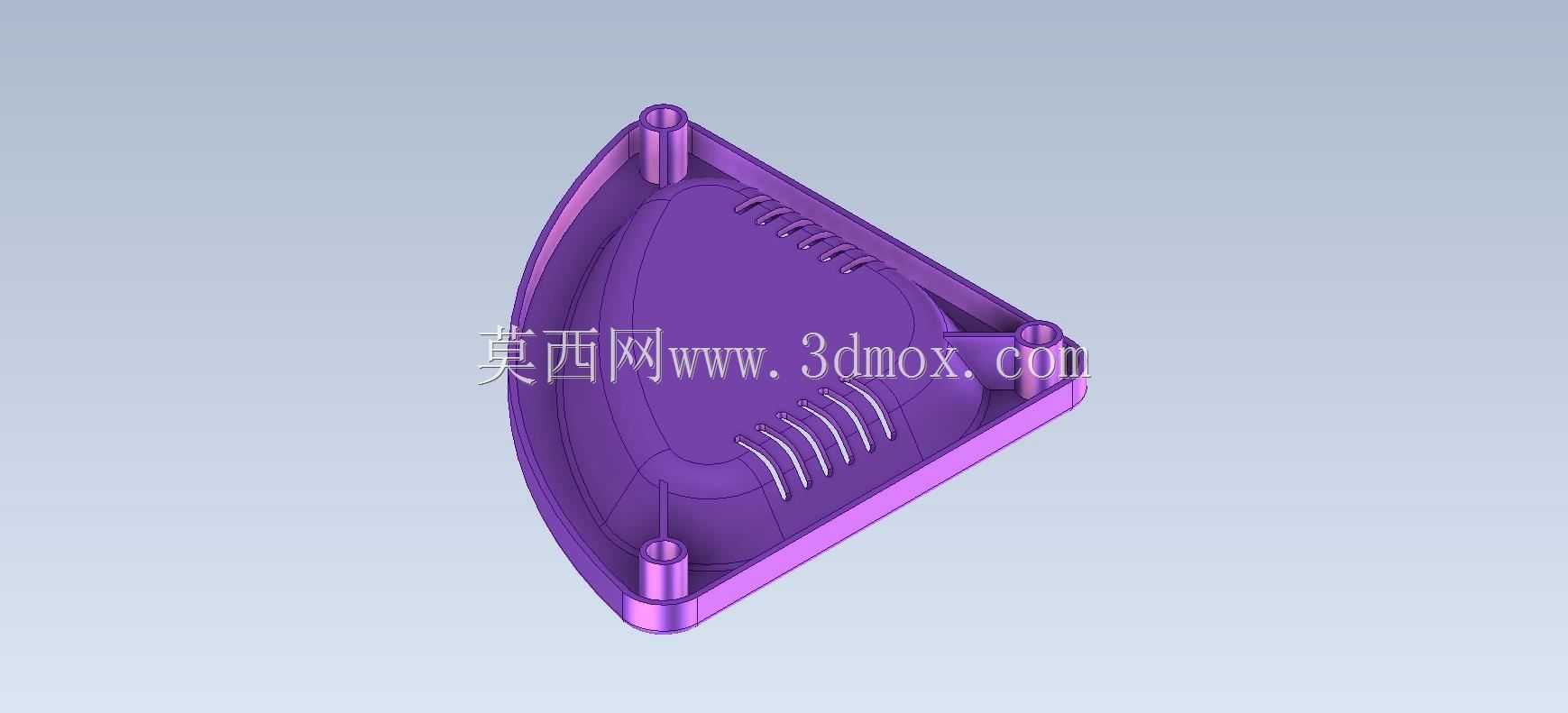

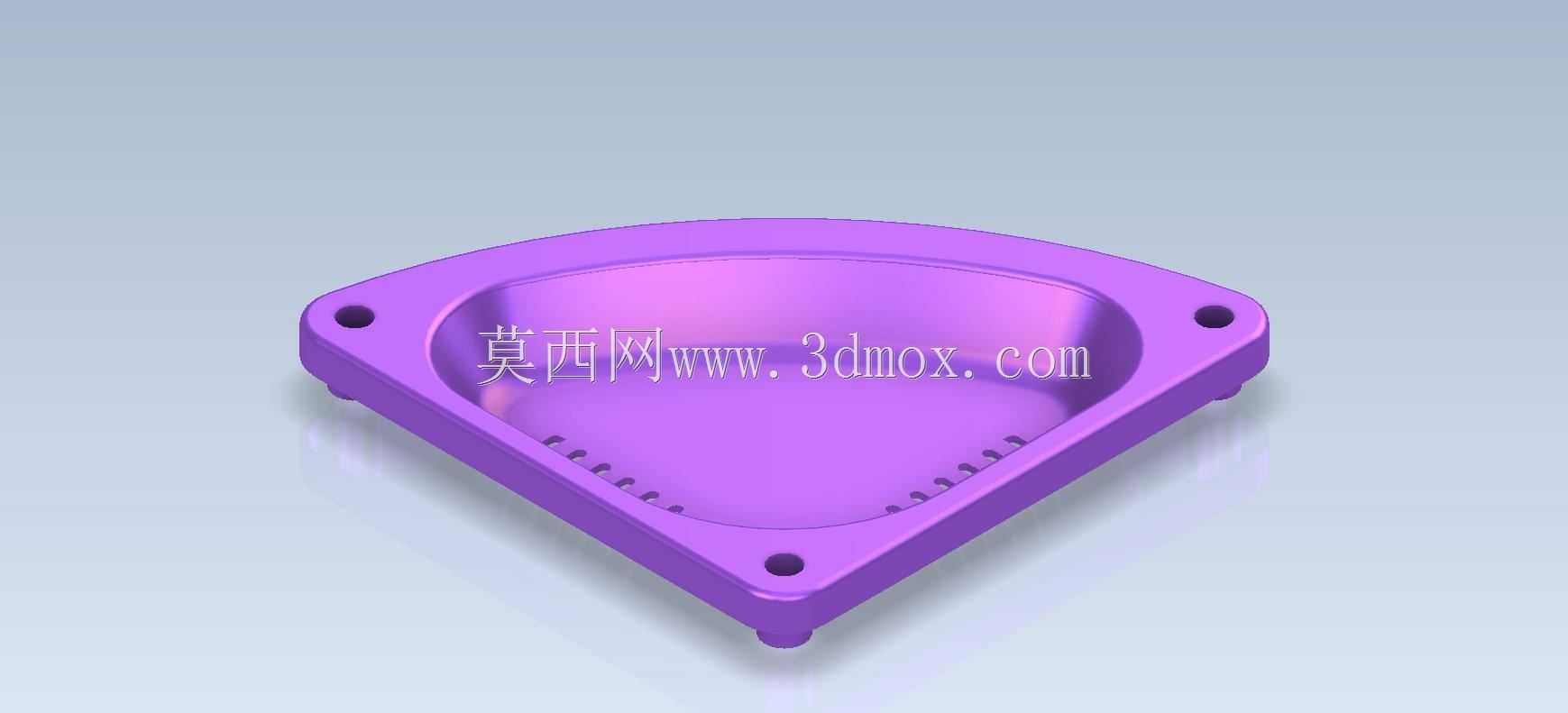

　　设计思路上，整体采用对称式三角布局，三个角位分别设置了贯穿式安装孔，孔位周边做了局部加厚处理，避免安装锁紧时应力集中导致壳体开裂，三个角位的底部还延伸出圆柱形支撑脚，支撑脚的高度统一，安装后可以让基座底面与安装板面之间留出均匀间隙，既可以避免基座底面与安装面直接贴合积存积液、杂物，也能给穿过安装孔的紧固件留出螺母容纳空间，不需要额外在安装板上加工沉孔，降低安装面的加工要求。围边的壁厚做了均匀化处理，整体壁厚保持一致，拔模角度顺着脱模方向设置，不管是采用注塑加工还是3D打印试制，都能有效减少成型过程中的翘曲变形问题，围边的顶部边缘做了小圆角过渡，没有尖锐棱角，既可以避免安装调试过程中划伤操作人员，也能减少物料经过边缘时的磕碰损伤。

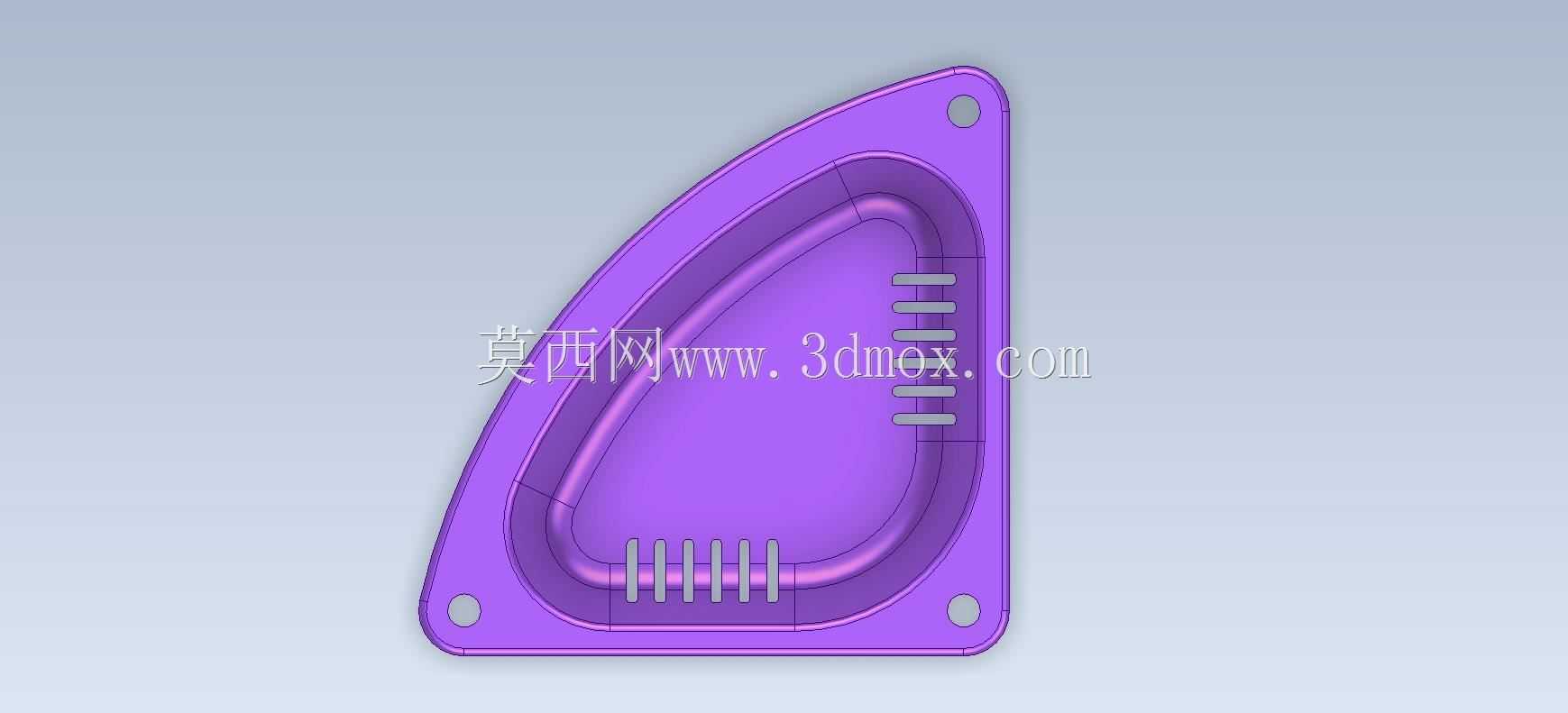

　　从安装边界尺寸来看，整体外轮廓的三角构型三个边做了外凸的圆弧过渡，没有尖锐的外伸结构，安装时不需要预留太大的周边避让空间，三个安装孔的孔位分布在三角的三个端点位置，孔间距适配常规的小型安装板预留孔位，不需要额外定制转接板就能直接安装固定。凹腔的深度根据承托物料的尺寸做了匹配设计，深度刚好可以容纳常规厚度的小型片状物料，不会因为腔体过深导致物料取出困难，也不会因为腔体过浅导致物料在输送振动过程中滑出腔体。内部的格栅条采用弧形排布，弧度顺着物料在腔体内的滑动方向设置，格栅条的截面做了小圆角处理，不会刮伤接触的物料表面，格栅条与腔体底面的连接位置做了加强筋过渡，避免长期受物料冲击出现格栅断裂的问题。

　　在实际使用场景中，这类基座常搭配小型振动送料机构使用，安装在振动盘的出料端作为临时承托缓冲结构，振动传递到基座时，三个支撑脚可以均匀分散振动应力，避免局部应力过大导致连接松动，凹腔内的格栅在振动作用下可以让物料顺着格栅弧度整齐排列，方便后续取料机构精准抓取。另外在小型实验设备的样件放置工位，这款基座也可以作为样件承托台使用，格栅间隙可以漏出样件携带的切削液、清洗液，保持样件放置面干燥，三个安装孔可以快速固定在实验台面板上，不需要复杂的安装调试就能投入使用。结构上没有多余的复杂特征，所有加强结构都集成在壳体本体上，没有额外的拼接部件，整体结构刚性足够，日常使用中不需要频繁维护，即使出现磨损也可以整体快速更换，适配快换式工装的使用需求。
