带法兰底座镂空栅格锥形防护端盖结构

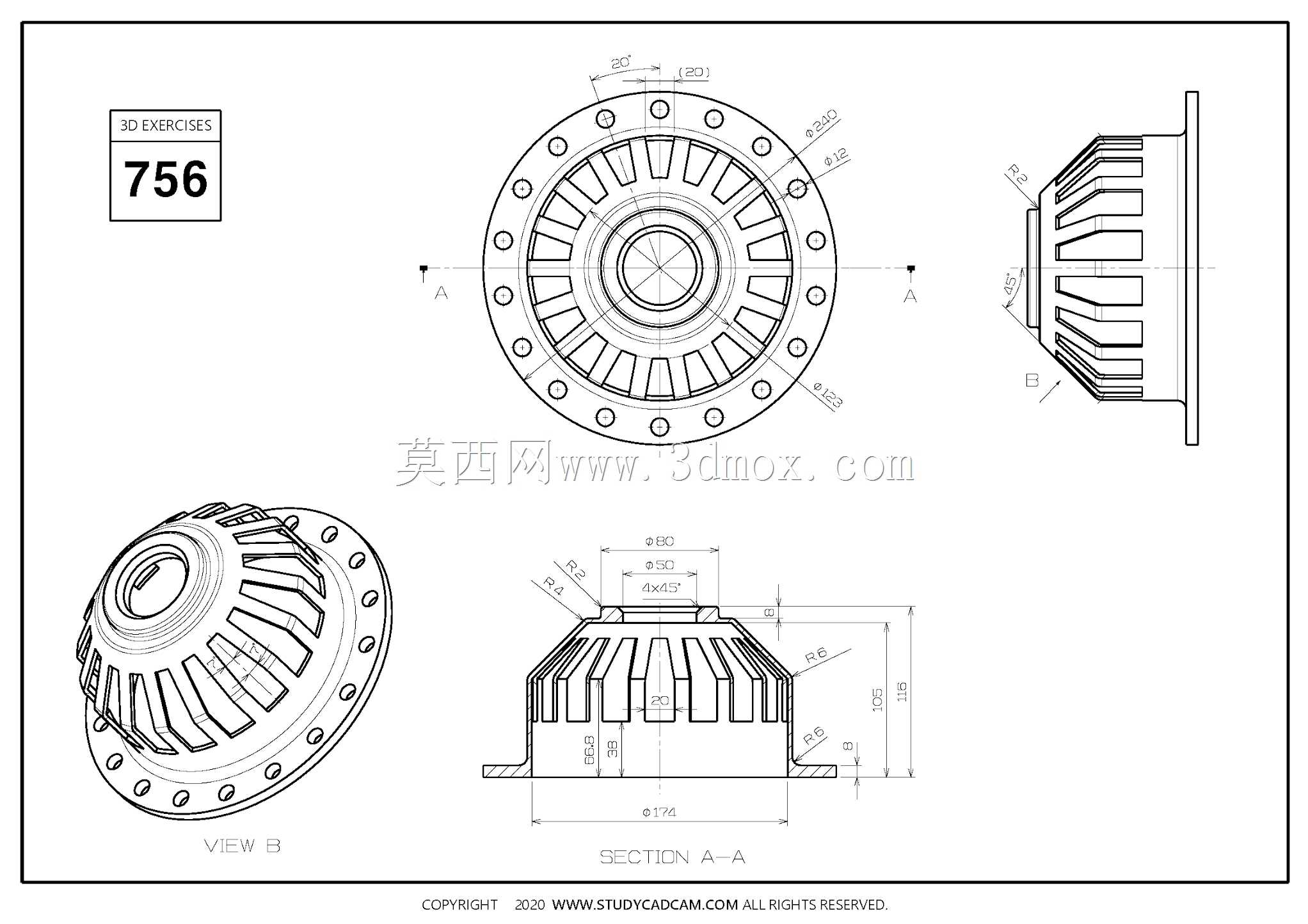

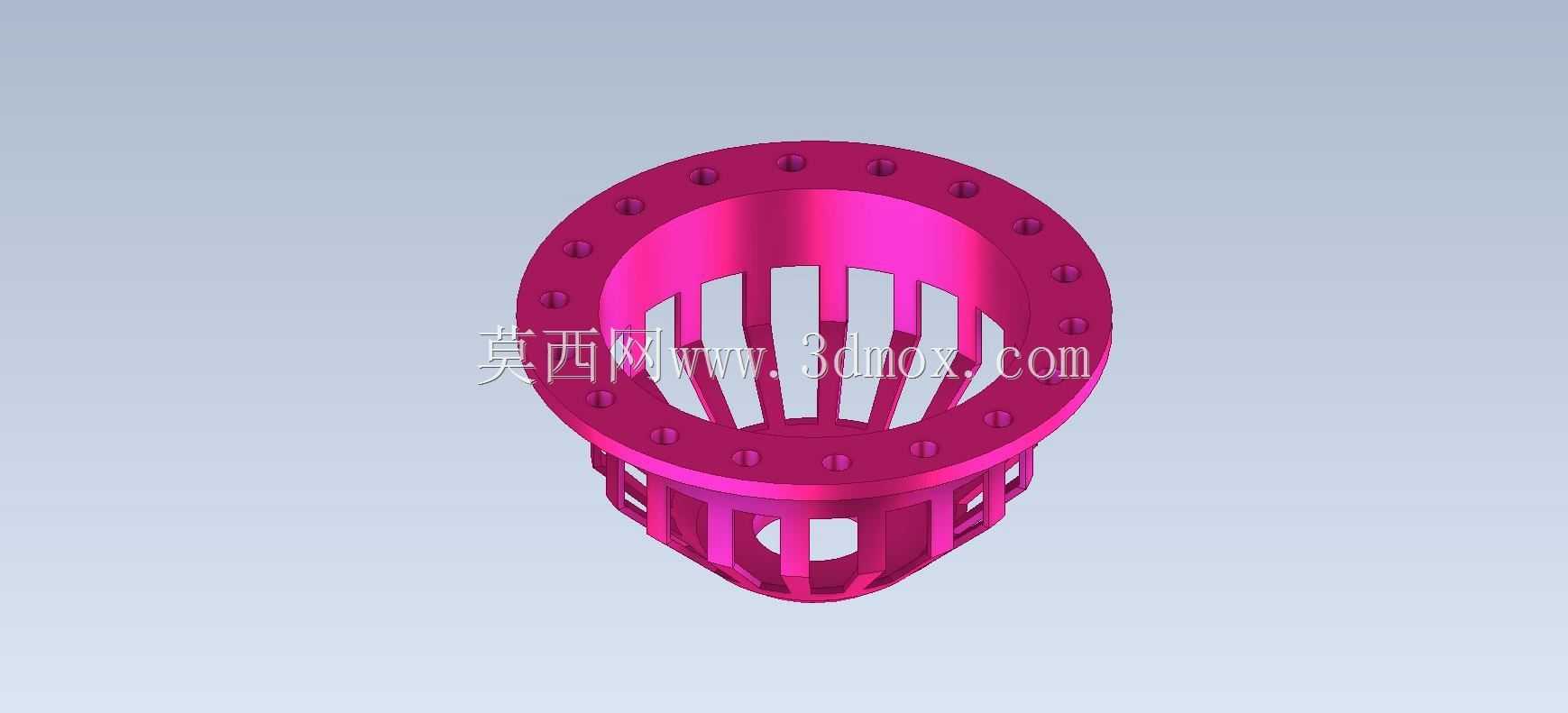

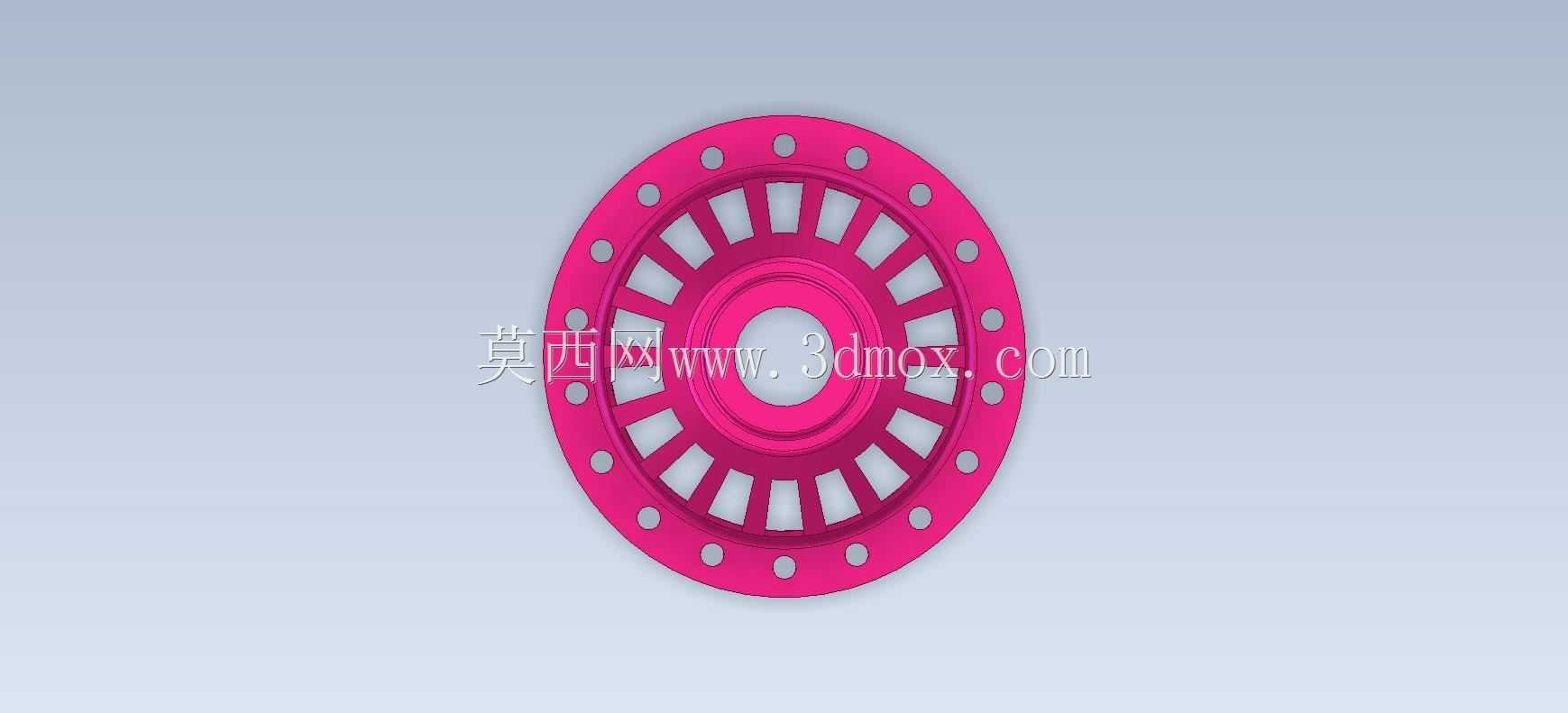

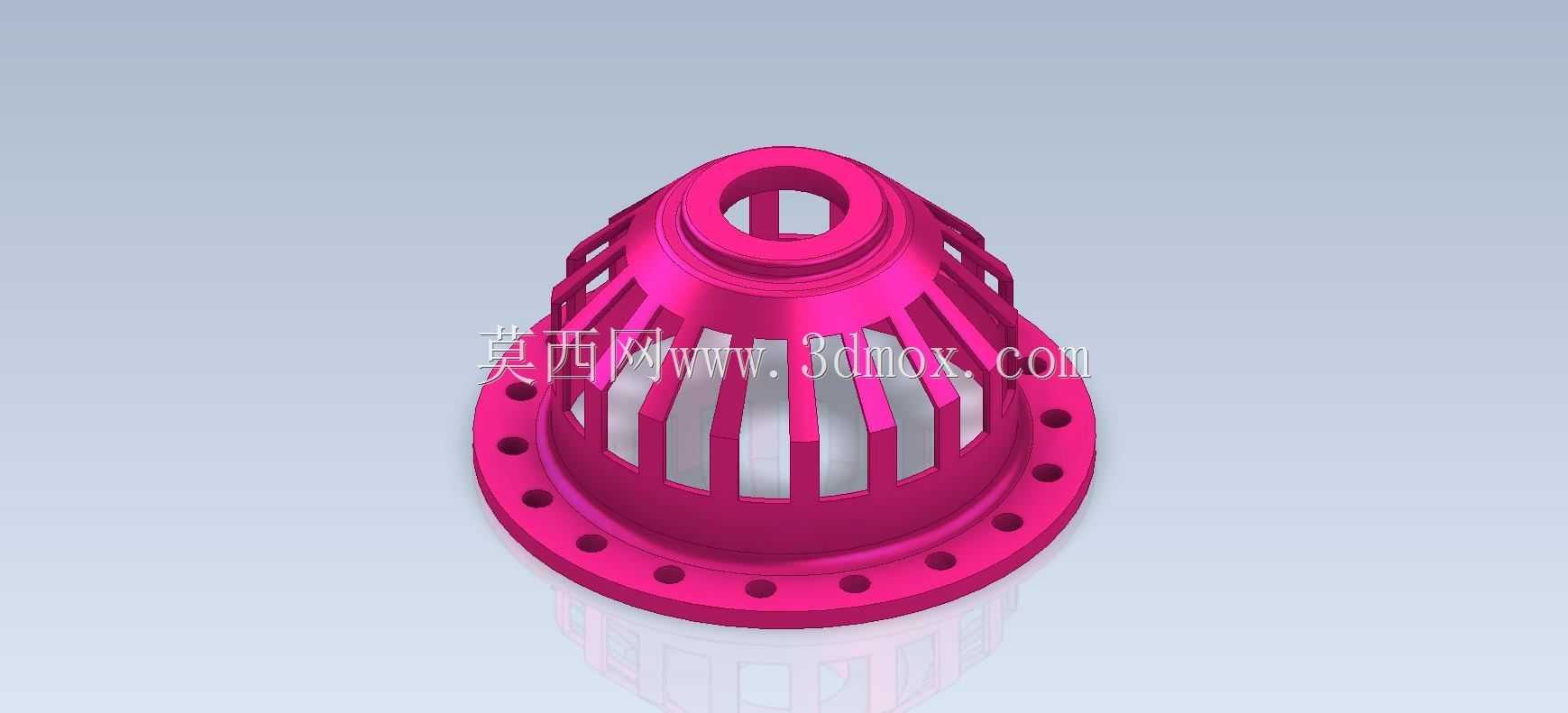

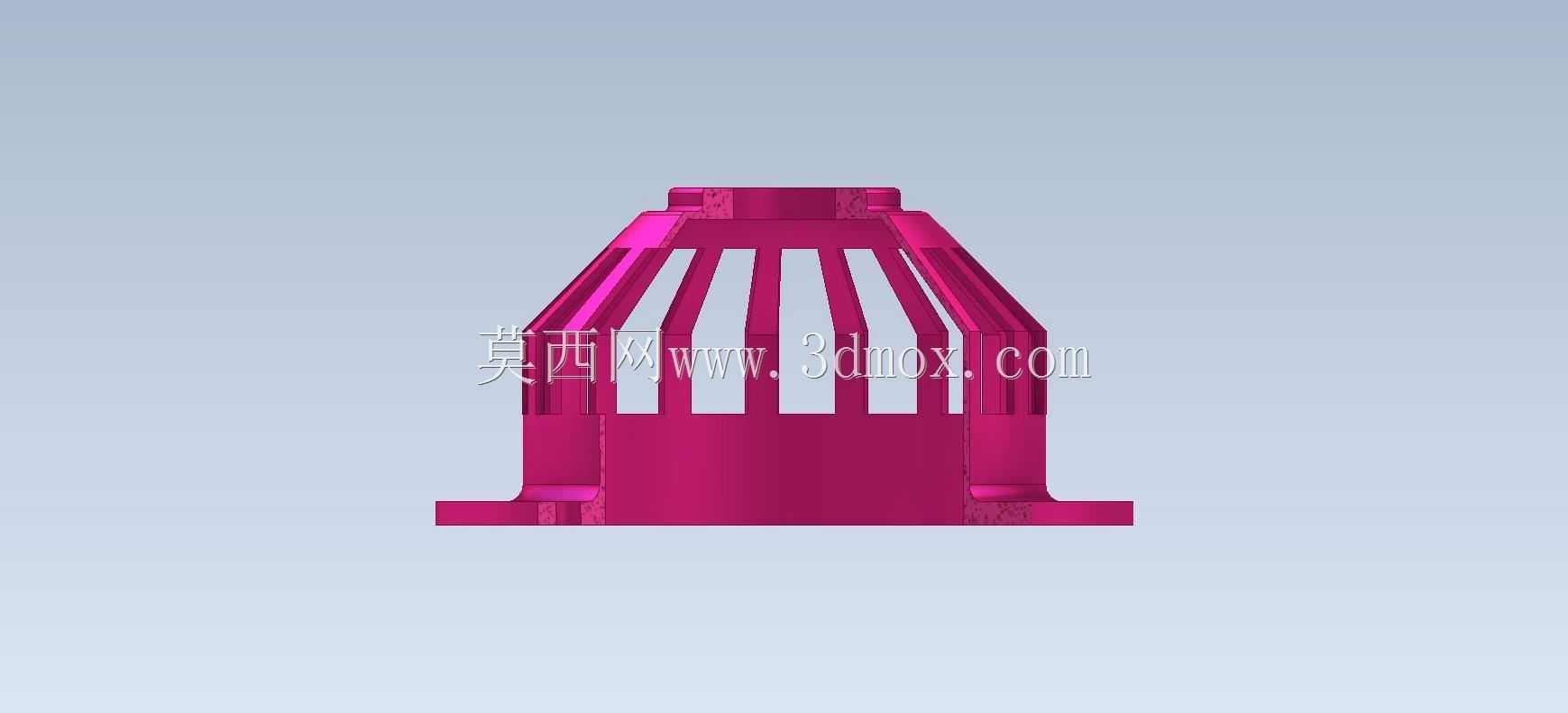

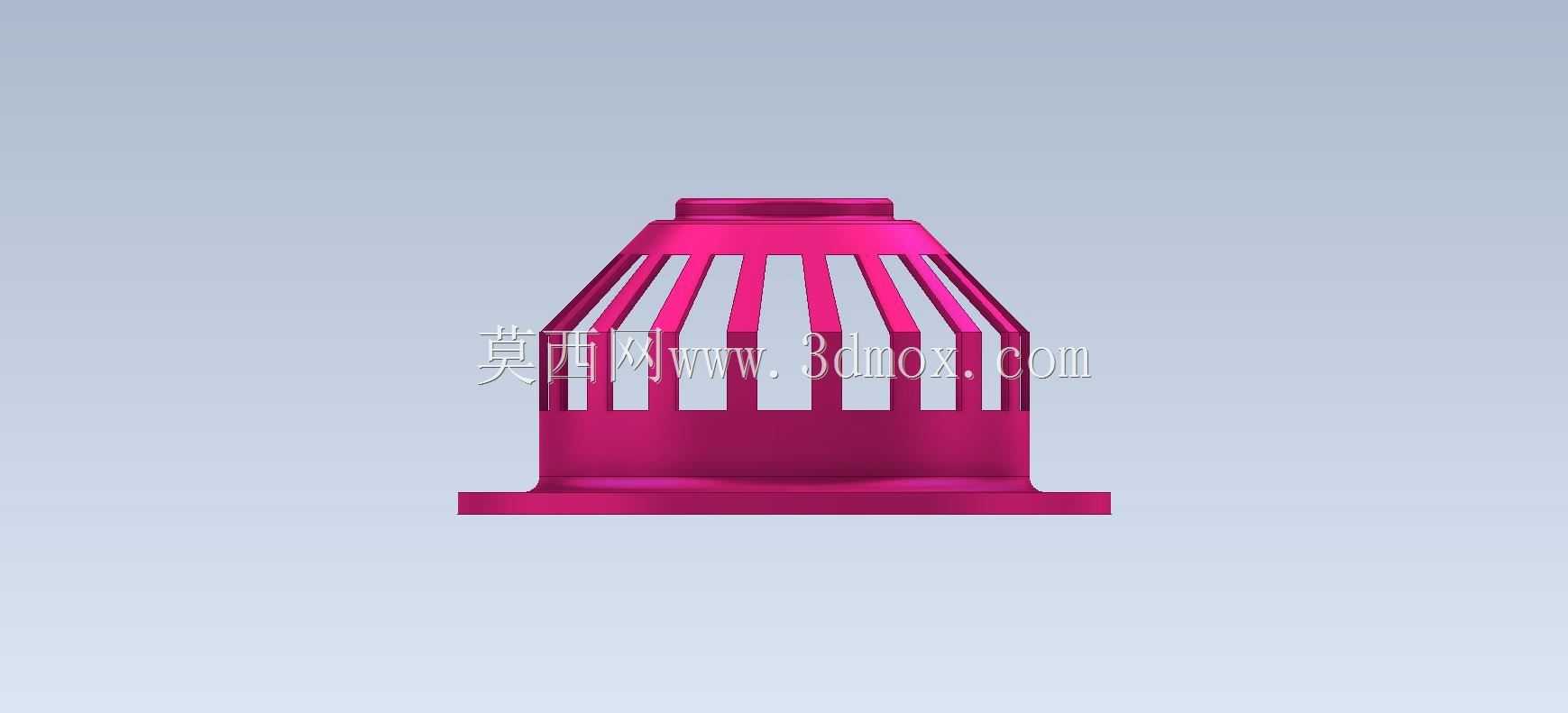

　　这款带法兰底座的镂空栅格锥形防护端盖，在流体输送、通风散热类设备的末端防护场景中应用十分广泛，常见于小型风机出风口、低压流体管路末端、传动机构外露端的防护位置，既能够阻挡大体积异物进入设备内部造成卡滞、磨损，又不会过度阻断气流、流体的正常通流，相比全封闭端盖，在需要通流同时做防护的工位上适配性更强。从结构设计逻辑来看，整体采用下宽上窄的锥形回转结构，底部为带均布安装孔的圆形法兰盘，法兰盘上的安装孔沿圆周等距排布，安装时可通过标准螺栓穿过孔位与设备本体的对应法兰面锁紧，安装孔的孔径与孔位间距匹配常规小通径管路的通用安装尺寸，不需要额外做转接件就能直接适配多数同规格接口，安装边界清晰，只要对接位置的法兰外径、孔位分布与该端盖匹配，

　　预留出锥形部分的轴向安装空间即可完成装配，不会和周边相邻部件产生干涉。端盖的锥面部分采用等间距的竖向栅格镂空设计，栅格的筋条宽度经过受力校核，既保证了整体结构的抗冲击强度，避免日常使用中受外力碰撞出现栅条断裂变形，又将镂空区域的通流面积控制在合理区间，既能保证通流效率，又能将可通过的异物尺寸限制在安全范围内，防止手指、较大的杂物误入设备内部造成安全隐患或设备损坏。顶部的环形收口结构做了加厚处理，收口位置的中心预留了圆形通孔，既可以作为辅助安装的定位孔，在需要加装防护网、导流件的时候可以通过该孔位做固定，也能够在部分需要引出小直径管线的场景中作为穿线孔使用，不需要额外在端盖上开孔加工。建模过程中需要重点关注几个结构细节：

　　首先是法兰盘上安装孔的位置度公差，要保证所有孔位的中心位于同一分度圆上，孔的轴线与法兰端面垂直，避免安装时出现螺栓无法穿入、锁紧后法兰面贴合不严的问题；其次是锥面栅格的筋条与法兰盘、顶部收口环的衔接位置要做圆角过渡，避免应力集中，在受外力冲击或者设备运行振动时，衔接位置不会因为应力集中出现开裂；另外栅格之间的镂空间隙要保持均匀一致，既保证外观规整，也保证通流时的气流、流体分布均匀，不会出现局部紊流的情况。从实际使用的角度出发，这类端盖如果用于风机出风口，栅格的朝向顺着气流方向，能够减少风阻，降低风机运行的噪音；如果用于传动机构的外露端防护，栅格的间隙尺寸要小于内部运动部件的外露间隙，避免异物卡入运动副造成设备故障。

　　设计时还要考虑材料选型对应的壁厚调整，如果采用塑料注塑成型，整体壁厚要保持均匀，避免注塑过程中出现缩痕、缺料的问题；如果采用金属板材冲压或者铸造成型，筋条的厚度要匹配材料的成型工艺，冲压件要预留折弯的工艺圆角，铸件要考虑拔模斜度，方便生产脱模。
