L型带减重孔安装固定支架结构设计

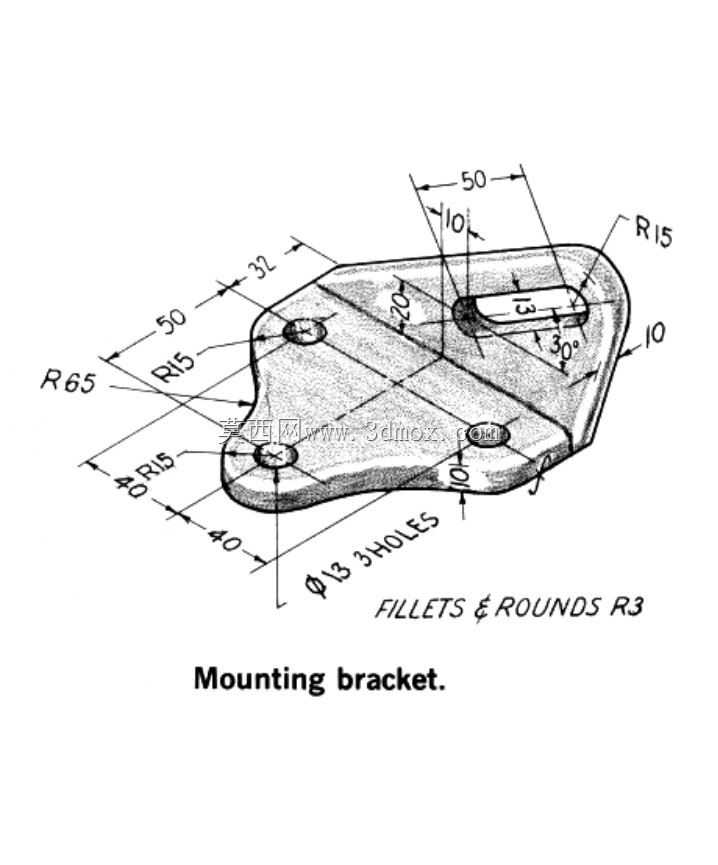

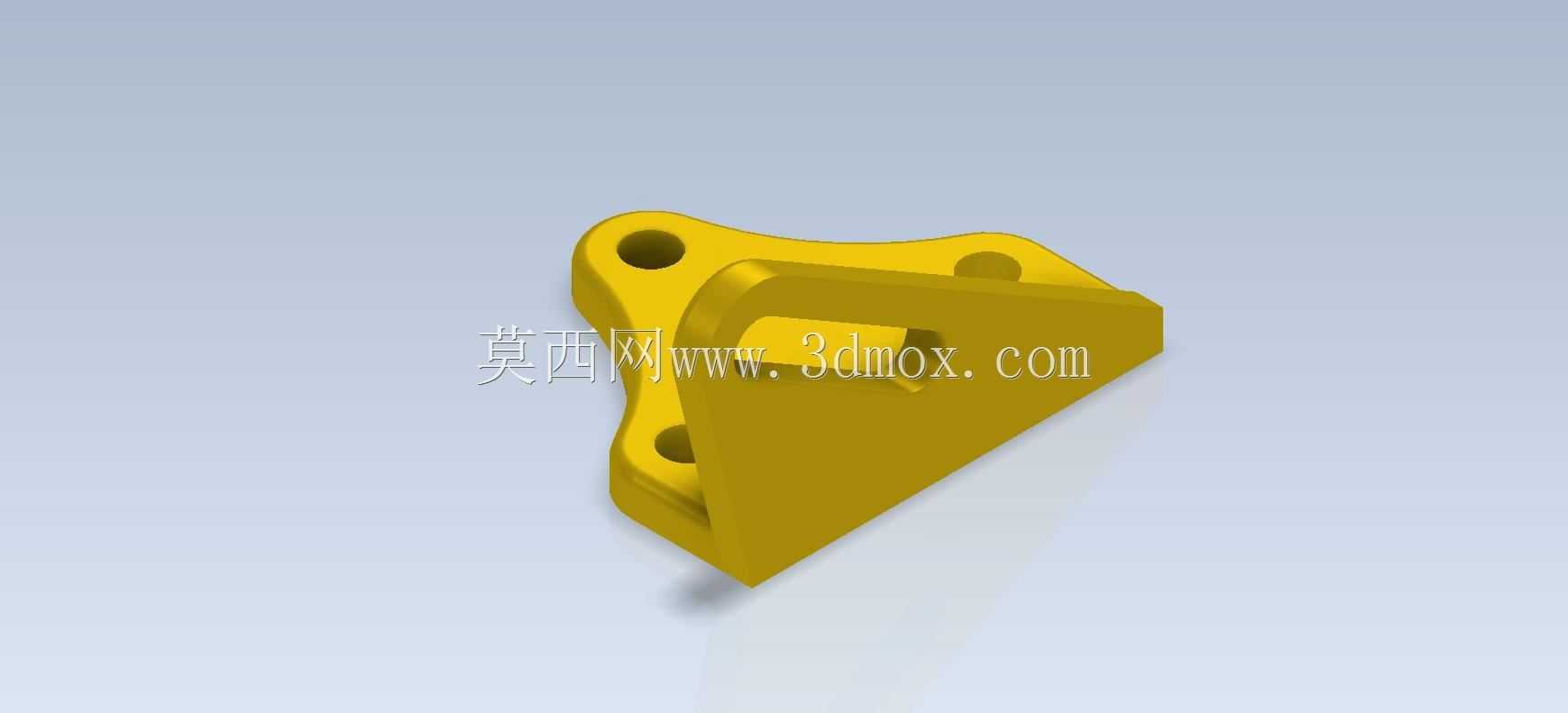

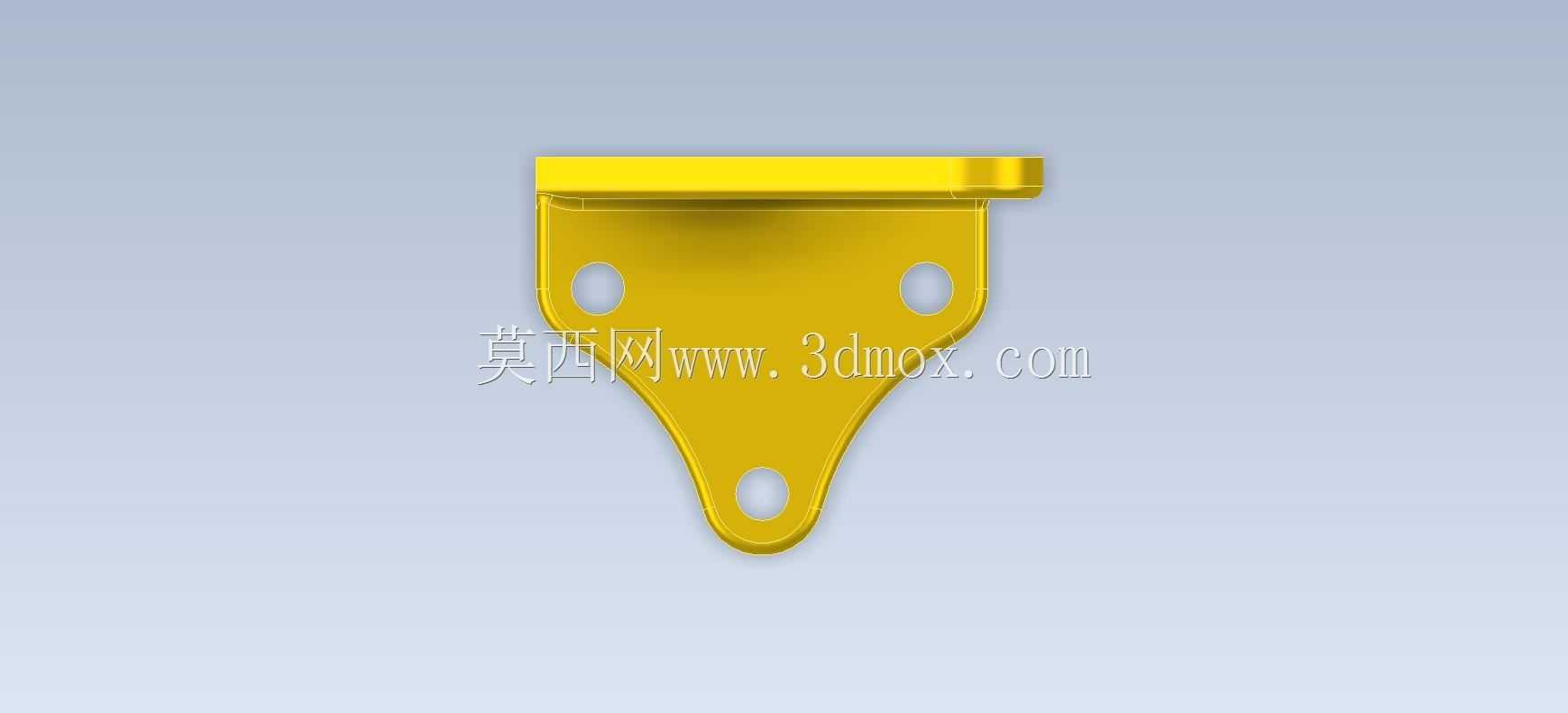

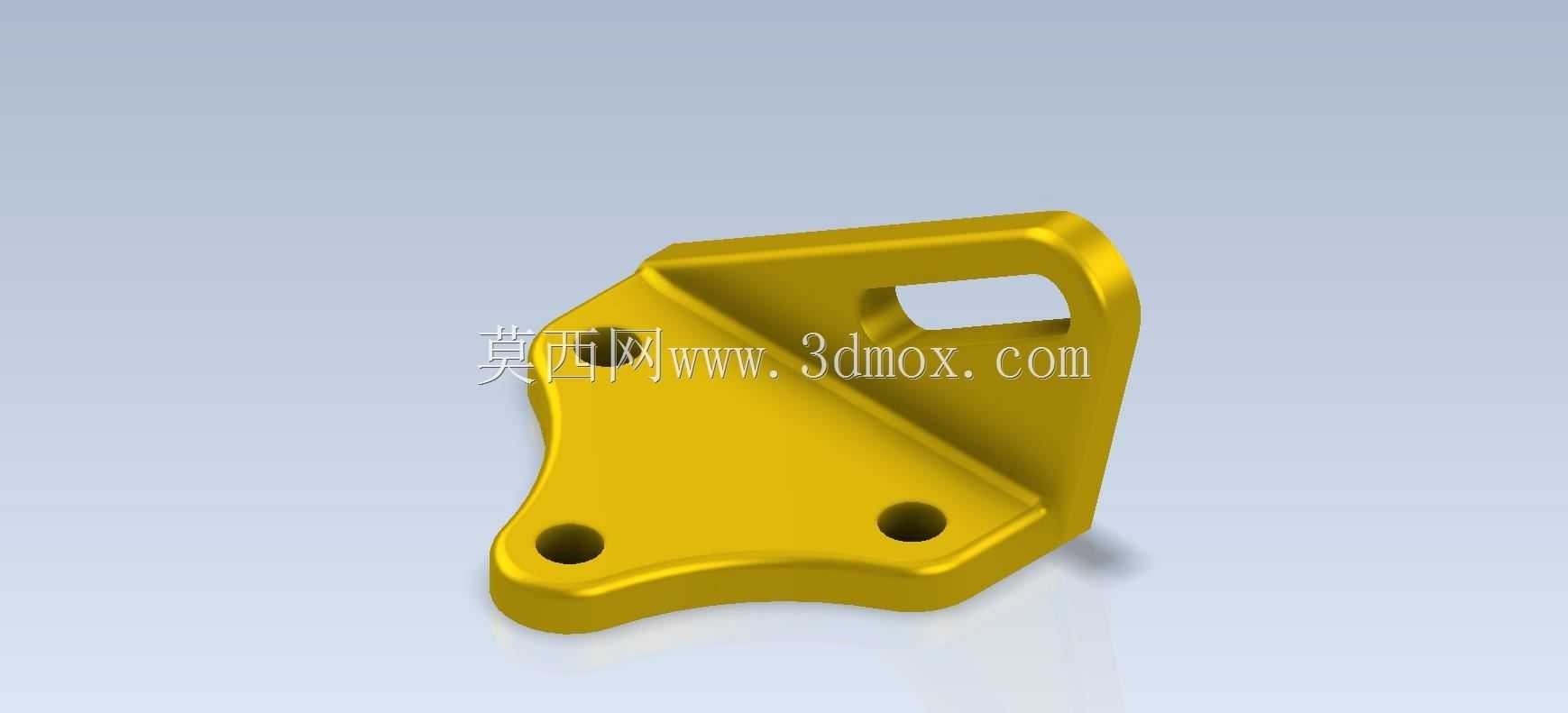

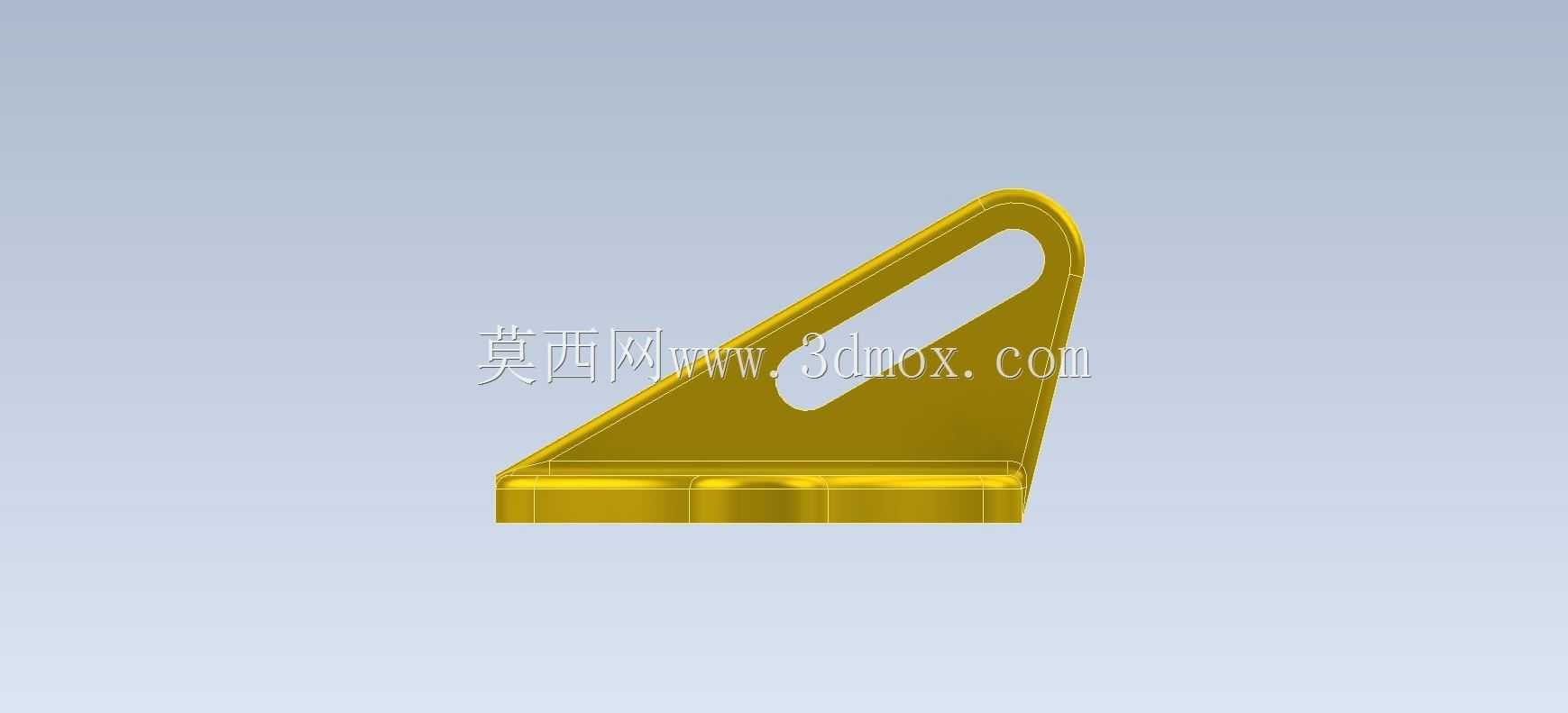

　　这款L型安装支架在轻工输送线、小型设备外围护结构、台式检测仪器的外挂组件固定场景中应用十分普遍，日常做设备改造时经常会用到这类结构件，核心作用是实现两个垂直安装面之间的载荷传递，将外挂的传感器支架、走线槽、小型气动元件等附属部件可靠固定在设备主立面上，避免外挂部件运行时出现晃动、位移甚至脱落的问题。从结构功能来看，支架底部的三角形安装板设置了两个同轴度公差控制在0.1mm以内的通孔，用于穿装螺栓将支架整体锁紧在设备的基准安装面上，两个孔的孔距经过匹配常用安装基面的预留孔位设计，不需要现场二次扩孔就能直接对位安装，能大幅减少现场装配的调整工作量。垂直向上的立板顶部开有长圆形的穿装孔，这个孔的设计主要是为了补偿安装时的累计误差，

　　允许被固定的部件在孔长范围内做上下位置微调，不需要严格控制预装时的尺寸精度，降低了装配对位的难度。立板和底板之间采用了一体化的三角加强筋结构，没有采用焊接拼接的方式，整体成型的结构避免了焊接应力带来的变形问题，同时筋板的弧度过渡做了圆角处理，既减少了应力集中的风险，也避免了锐边划伤装配人员的问题。立板上的矩形镂空是典型的减重设计，在不影响整体结构刚度的前提下，能减少30%左右的材料用量，同时镂空位置也可以作为走线的通道，方便附属部件的线缆穿过固定，让设备外围的布线更加规整。从安装边界来看，底板的轮廓做了圆弧收边处理，不会和相邻安装的其他部件产生干涉，整体的安装占用空间紧凑，适合在设备内部空间局促的位置使用。

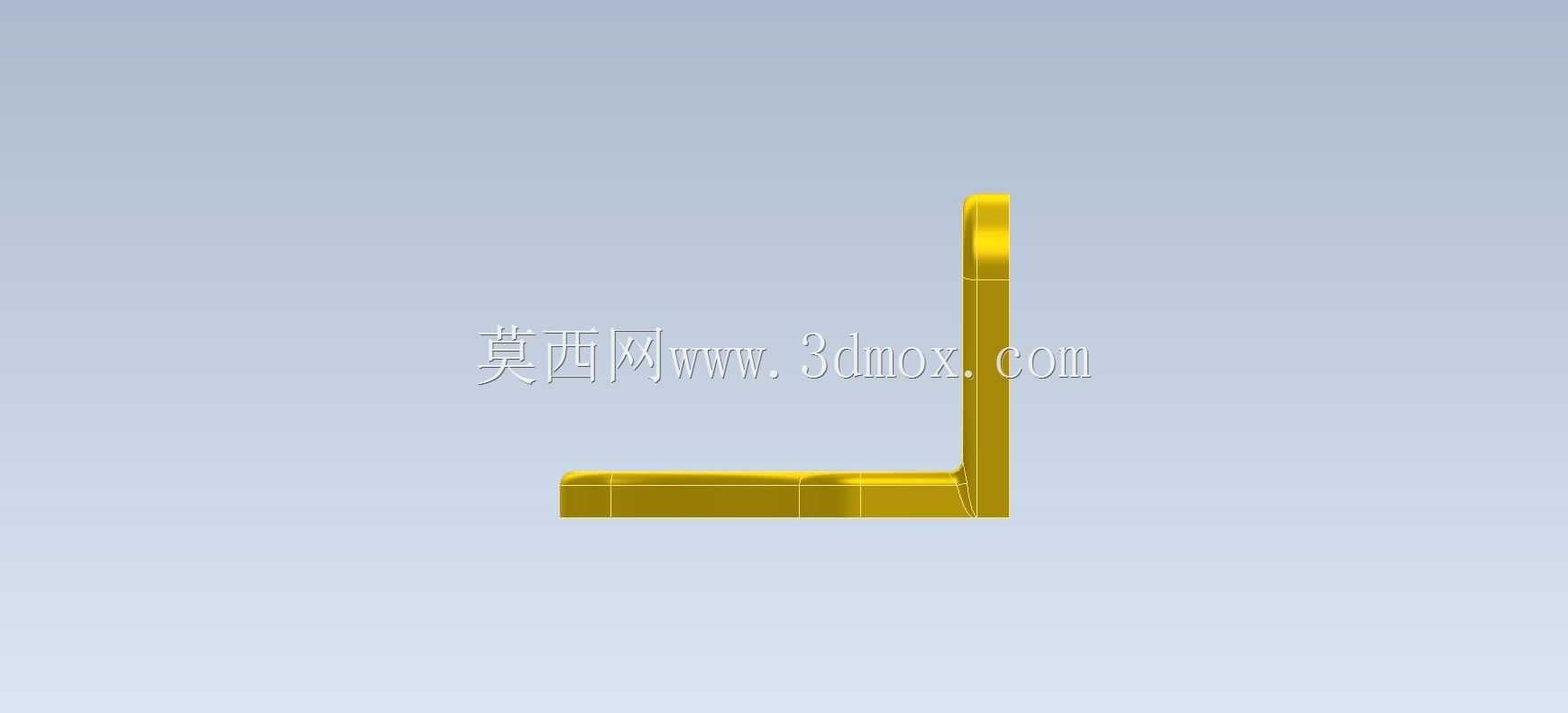

　　建模过程中需要重点控制几个关键尺寸：首先是两个安装孔的中心距，这个尺寸直接决定了支架能不能和设备基面的预留孔对位，公差需要控制在自由公差的IT12级以内；其次是立板和底板的垂直角度，必须保证90度的垂直度，否则安装后外挂部件会出现倾斜，影响后续的部件对位；另外长圆孔的宽度需要匹配常用的M6、M8安装螺栓尺寸，孔的长度要预留至少5mm的调节余量，才能满足现场误差补偿的需求。结构的壁厚设计需要匹配实际承载需求，常规用于固定小型传感器、走线槽的场景下，3mm的壁厚就能满足刚度要求，不会在长期载荷下出现变形，如果需要承载重量更大的部件，可以适当加厚壁厚同时加大加强筋的过渡圆角，进一步提升结构的承载能力。

　　这类支架的材质一般选用Q235钢板折弯成型，表面做喷塑或者镀锌处理，兼顾成本和防腐蚀能力，在有轻量化需求的场景下也可以选用6061铝合金加工，重量更轻同时不会生锈，适合在食品加工、医疗设备这类对防腐有要求的场景使用。实际装配时，先将底板的两个孔对准设备基面的预留螺孔，穿入螺栓预紧不要锁死，再将需要固定的外挂部件通过立板的长圆孔临时固定，调整好外挂部件的位置精度之后，再依次锁紧底板和立板的所有螺栓，整个装配过程不需要专用工装，普通的内六角扳手就能完成全部操作，后期维护拆卸也十分方便。
