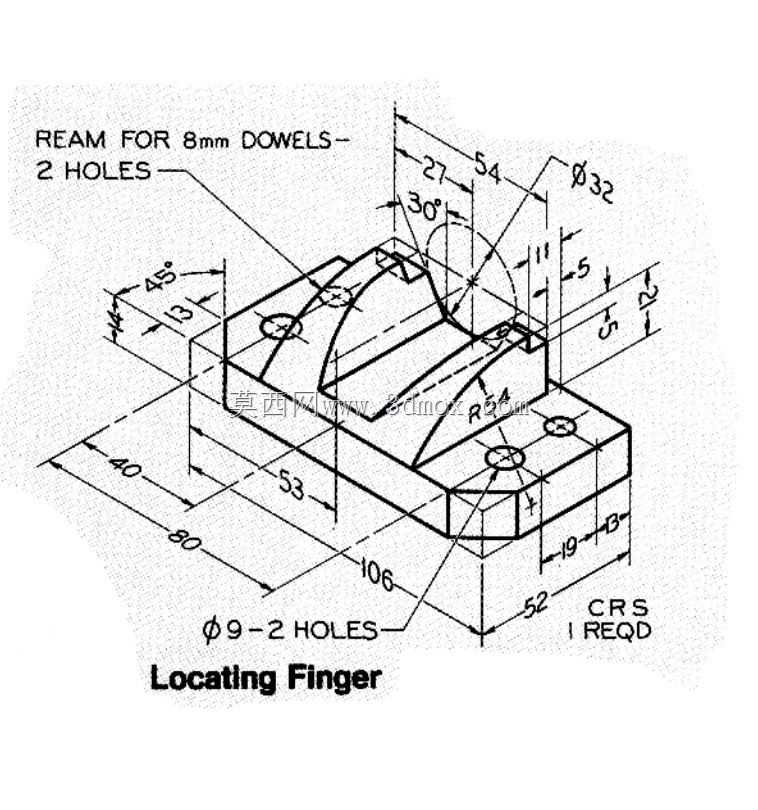

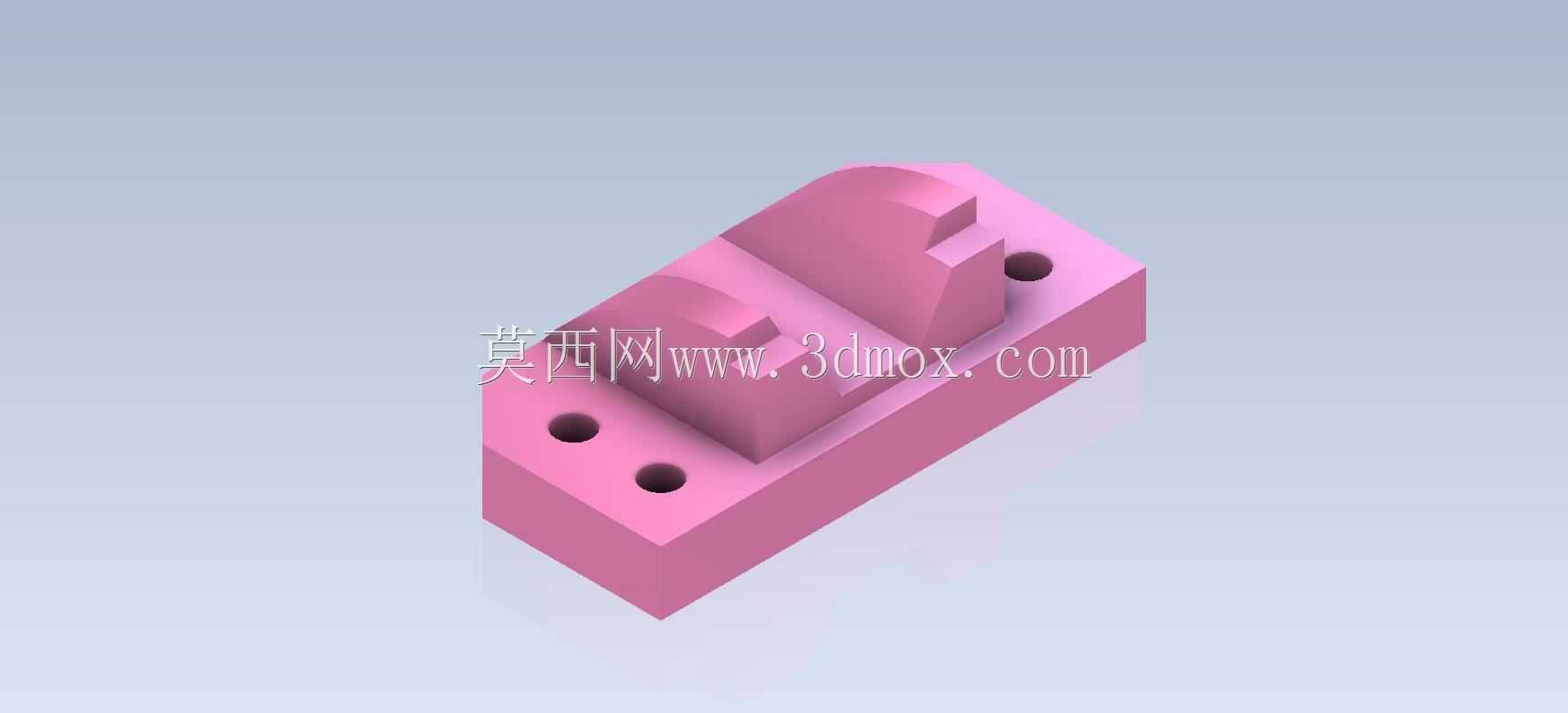

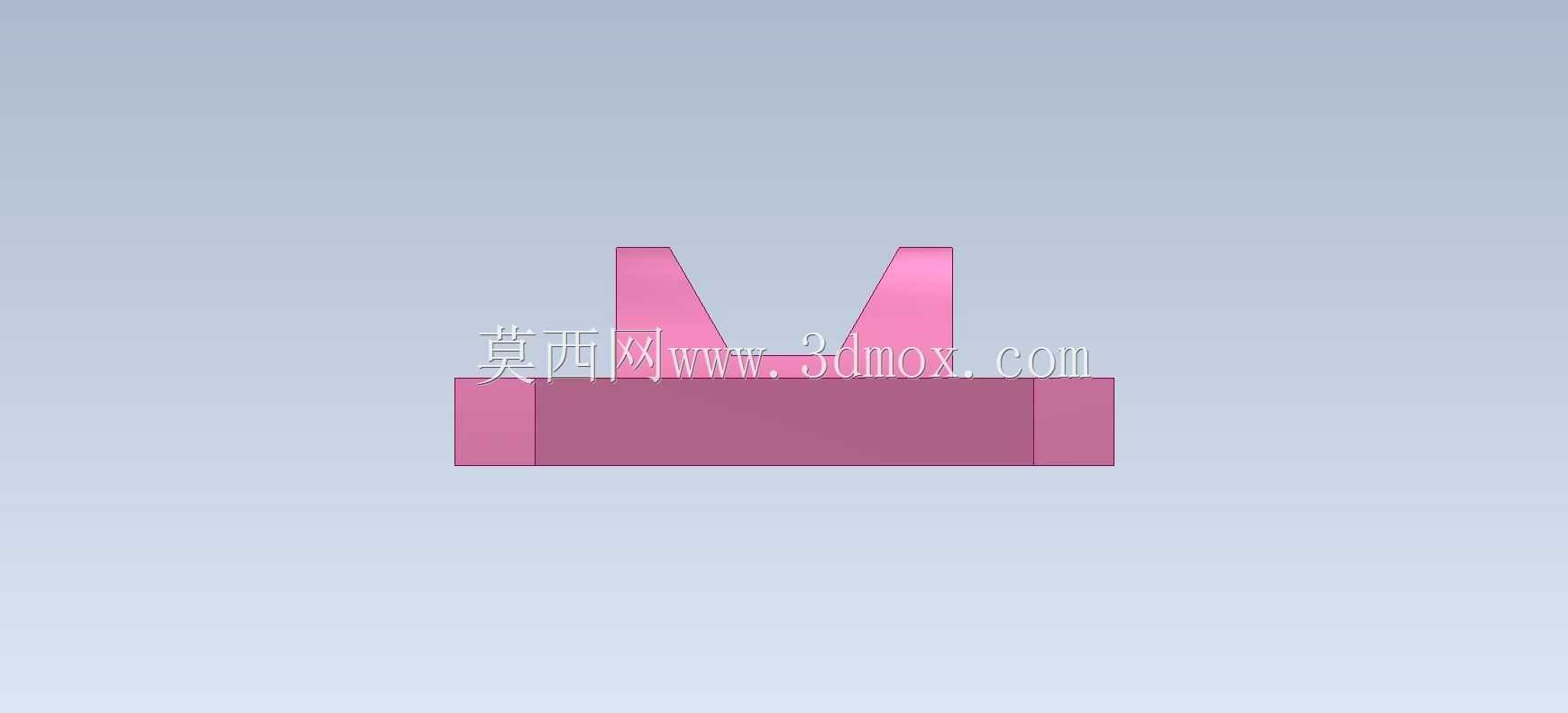

定位手指机械结构三维练习设计

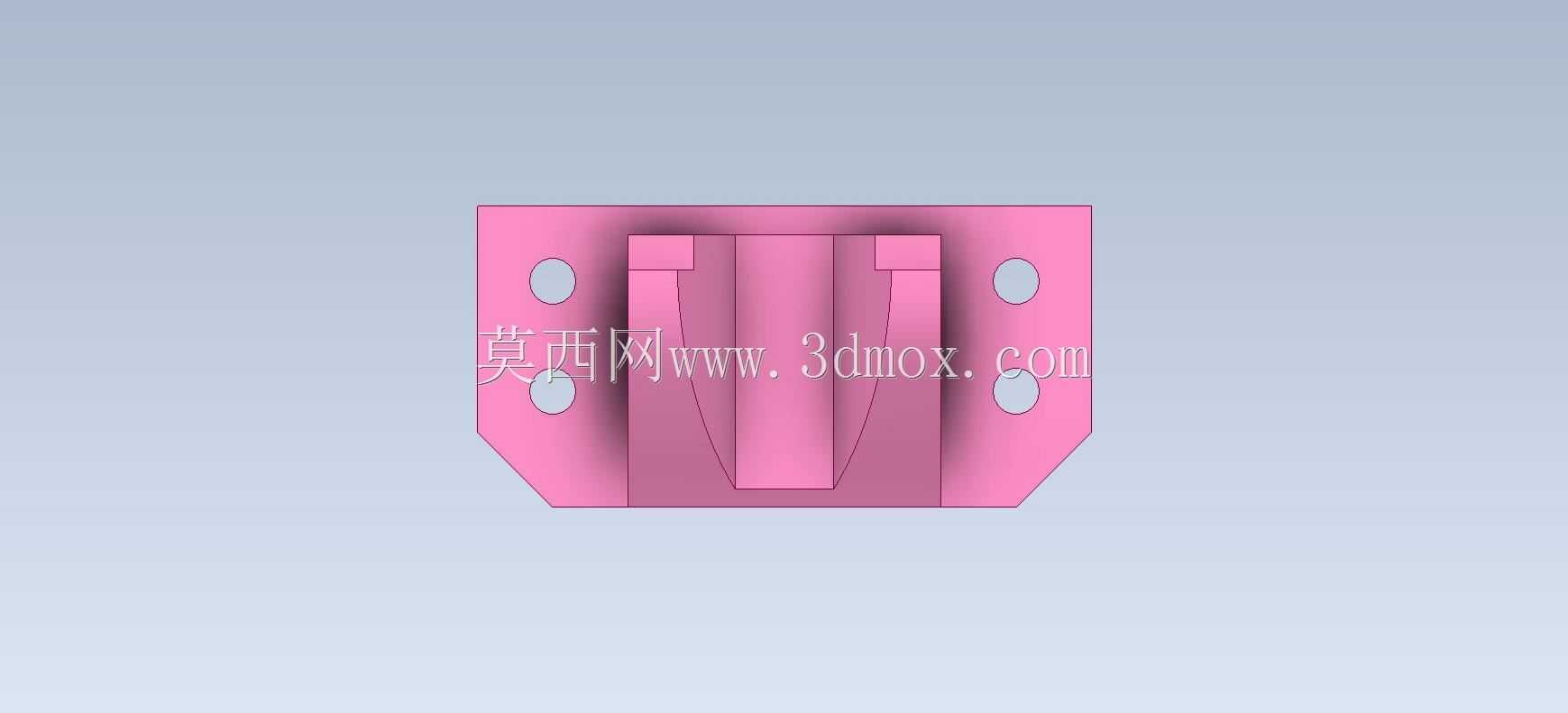

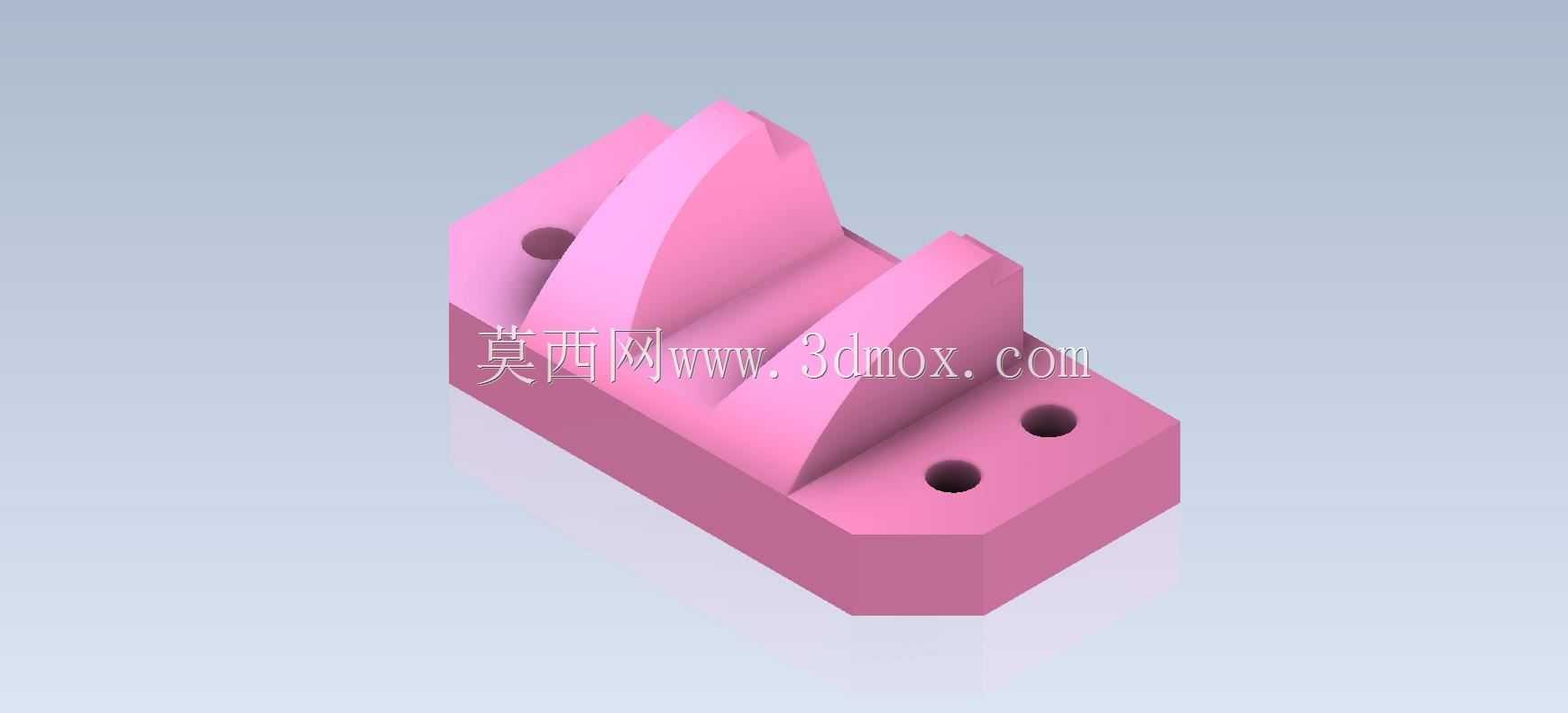

　　这类定位手指结构，在工装夹具、自动化产线的定位工位上应用十分普遍，主要承担工件到位后的侧向限位、夹持定位作用，常见于小型零件加工工位、装配线的上料定位环节，能避免工件在加工、装配过程中出现窜动偏移，保证工序精度。从结构本身来看，底部的安装基座做了切角处理，并非规则矩形，这种设计一方面是避让周边相邻的工装组件，减少安装时的空间干涉，另一方面也能在保证基座结构强度的前提下，减少不必要的材料占用，降低零件整体重量。基座上分布的三个通孔，是安装固定的核心点位，其中两个孔位分布在基座前端平面，一个孔位设置在左侧立板位置，这种非对称的孔位排布，是为了匹配不同安装面的固定需求，既可以通过基座底面锁付固定在工装板上，也能通过侧面孔位实现侧向安装，

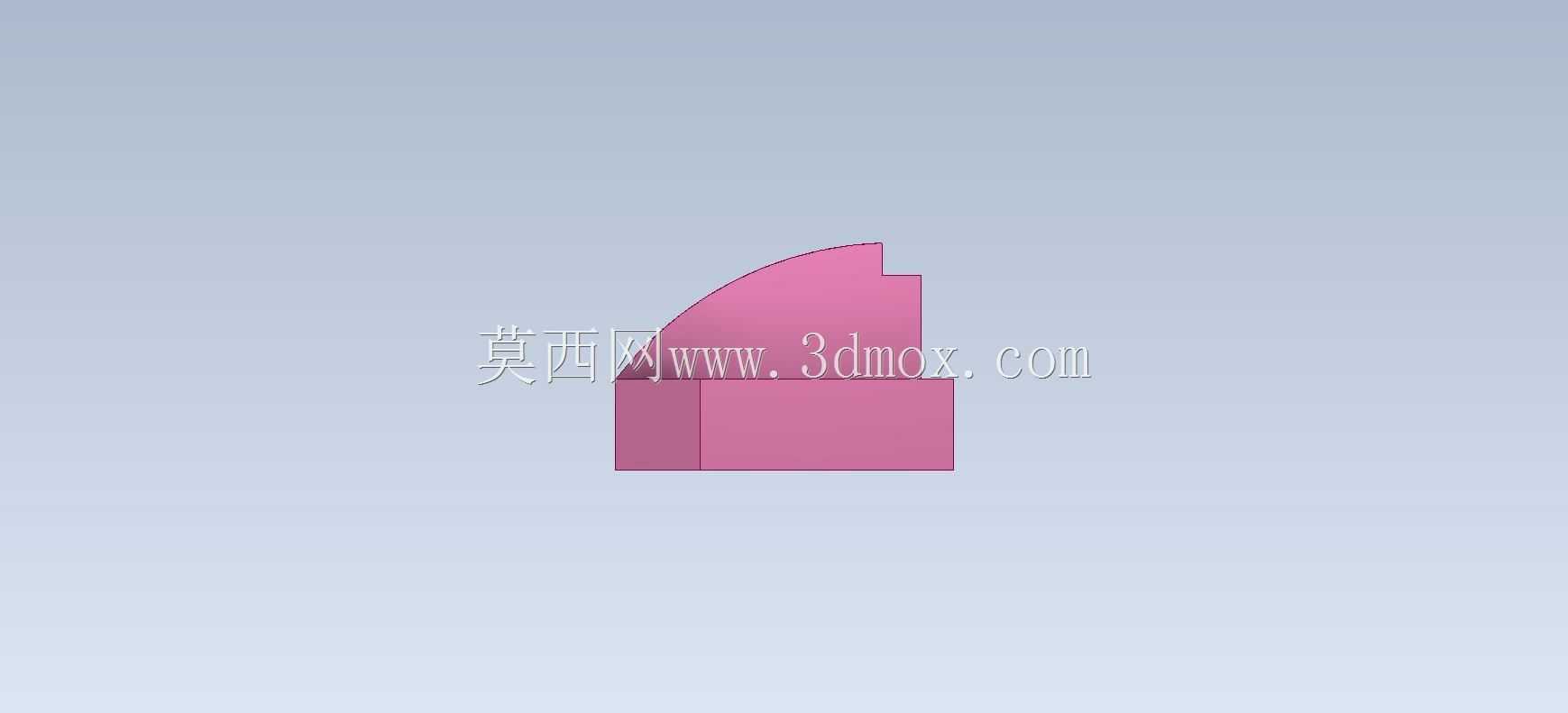

　　适配不同的工位布局。立板部分的弧形凸起结构，是定位手指的核心工作面，弧形轮廓是根据待定位工件的接触面轮廓做的仿形设计，能和工件表面形成更大的接触面积，避免点接触造成的工件压伤，同时也能提升定位的稳定性，减少定位间隙。在设计这类定位零件时，首先要明确的是安装边界尺寸，基座的长宽尺寸需要匹配工位上的安装空间，不能超出相邻组件的运动范围，立板的高度需要根据待定位工件的定位面高度来确定，保证工作面能完全贴合工件的定位区域，不会出现接触不到位或者过度顶推的情况。孔位的设计需要考虑螺栓的安装空间，孔的直径要匹配常用的内六角螺栓规格，孔位周边要留出足够的扳手操作空间，避免安装时螺栓无法锁紧。另外，立板和基座的连接位置做了圆角过渡处理，

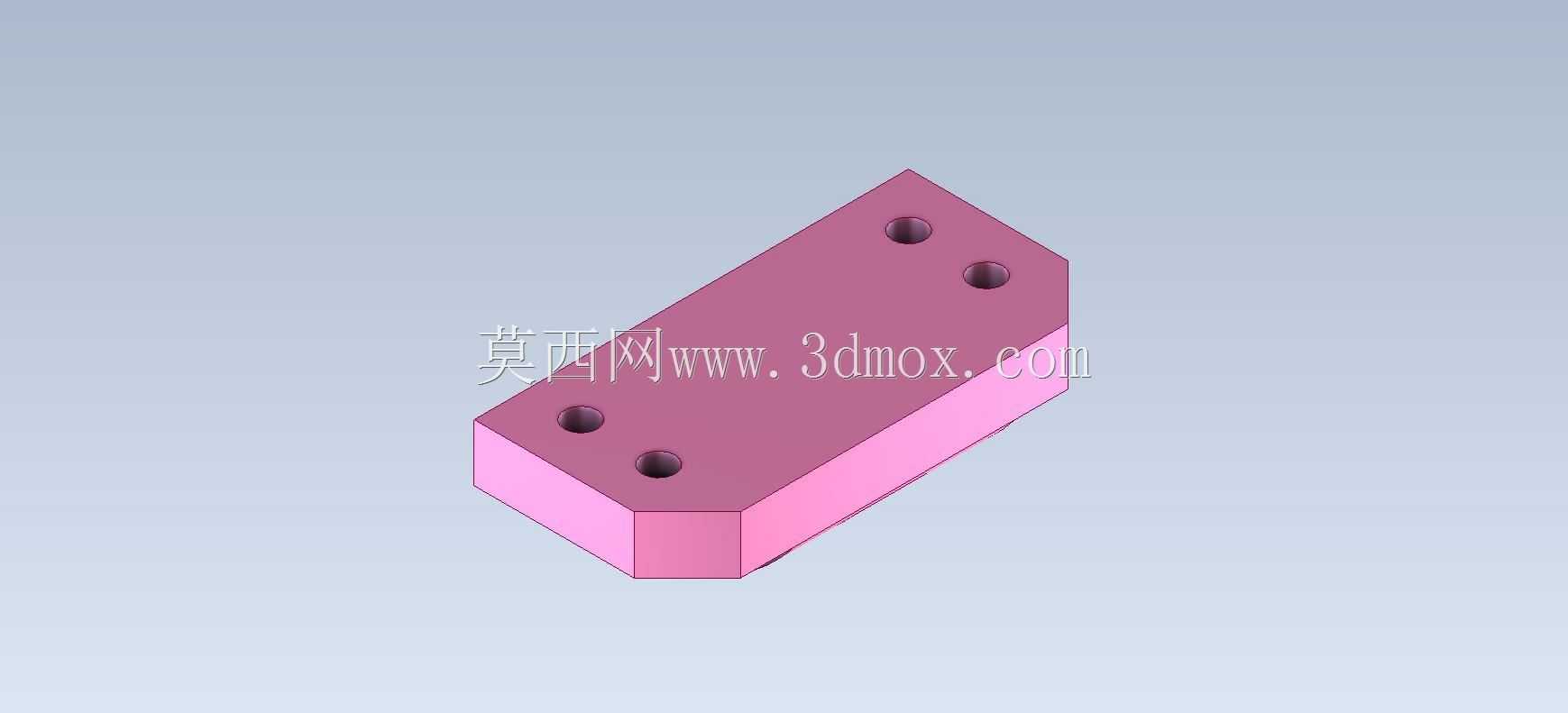

　　这是为了减少应力集中，避免零件在频繁受到工件撞击、顶推力的情况下，在连接位置出现断裂变形，提升零件的使用寿命。这类定位手指的工作面不需要做过高的表面粗糙度要求，只要保证轮廓尺寸精度即可，毕竟它的作用是定位而非精加工工作面，过高的表面处理要求反而会增加加工成本。在实际选型应用时，需要先核算定位手指需要承受的顶推力大小，如果是用于较重工件的定位，还可以适当增加基座和立板的壁厚，提升整体结构刚性，如果是小型轻量工件的定位，现有壁厚完全可以满足使用需求。另外，安装时需要注意孔位的同轴度，尤其是底面安装的两个孔位，要和工装板上的预装孔位对齐，避免锁付时出现零件翘曲，导致定位面出现偏移，影响定位精度。这类结构作为三维建模练习案例，

　　能很好地锻炼建模者对非对称结构、孔位排布、特征过渡的处理能力，需要建模者在建模过程中兼顾结构的实用性和加工可行性，不能只追求外形相似而忽略实际的工程应用需求，比如很多新手建模时会忽略安装孔的操作空间、忽略应力集中的过渡处理，做出来的模型看起来外形一致，但实际根本无法加工或者投入使用，通过这类基础零件的建模练习，能逐步建立工程化的设计思维，理解每个结构特征存在的实际意义，而不是单纯堆砌几何特征。
