斜向支撑带孔安装座机械结构练习件

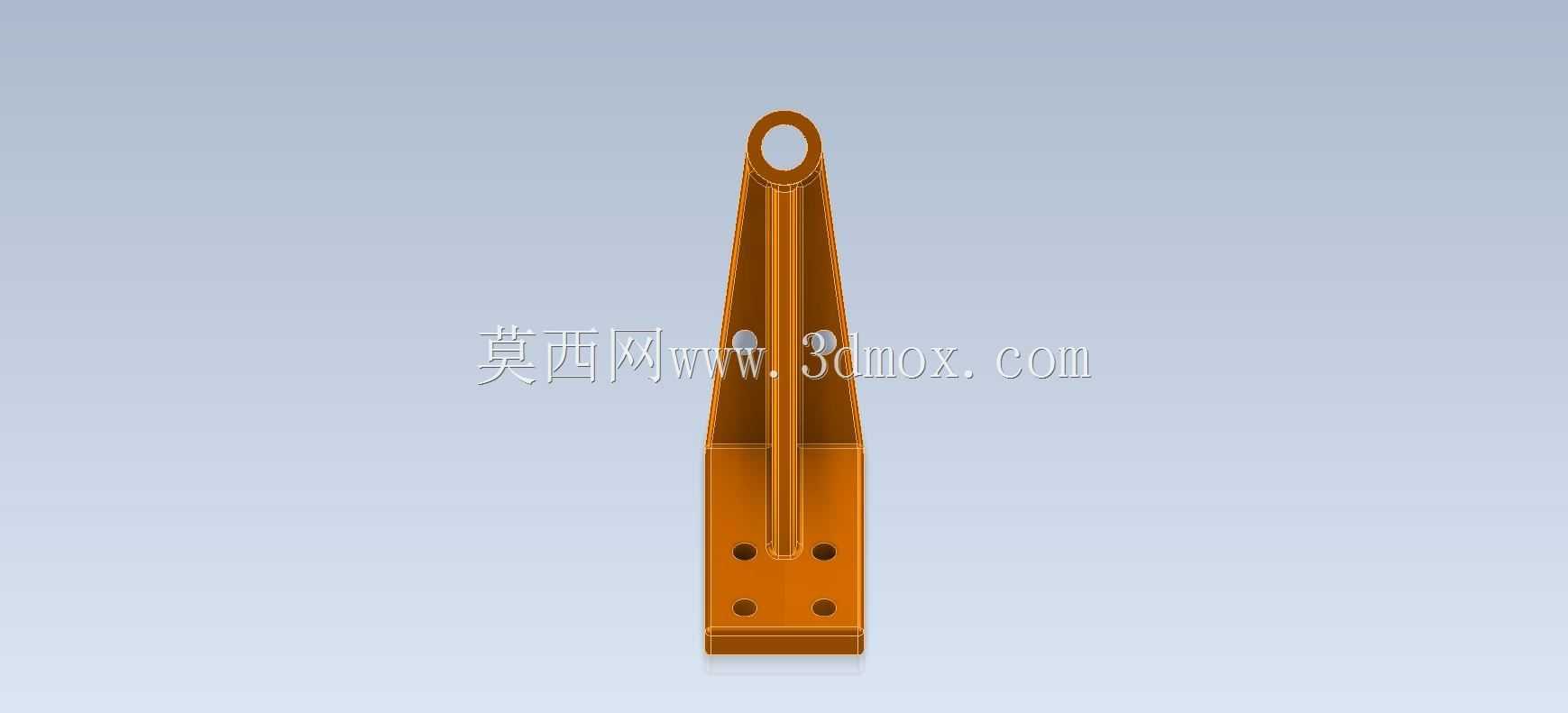

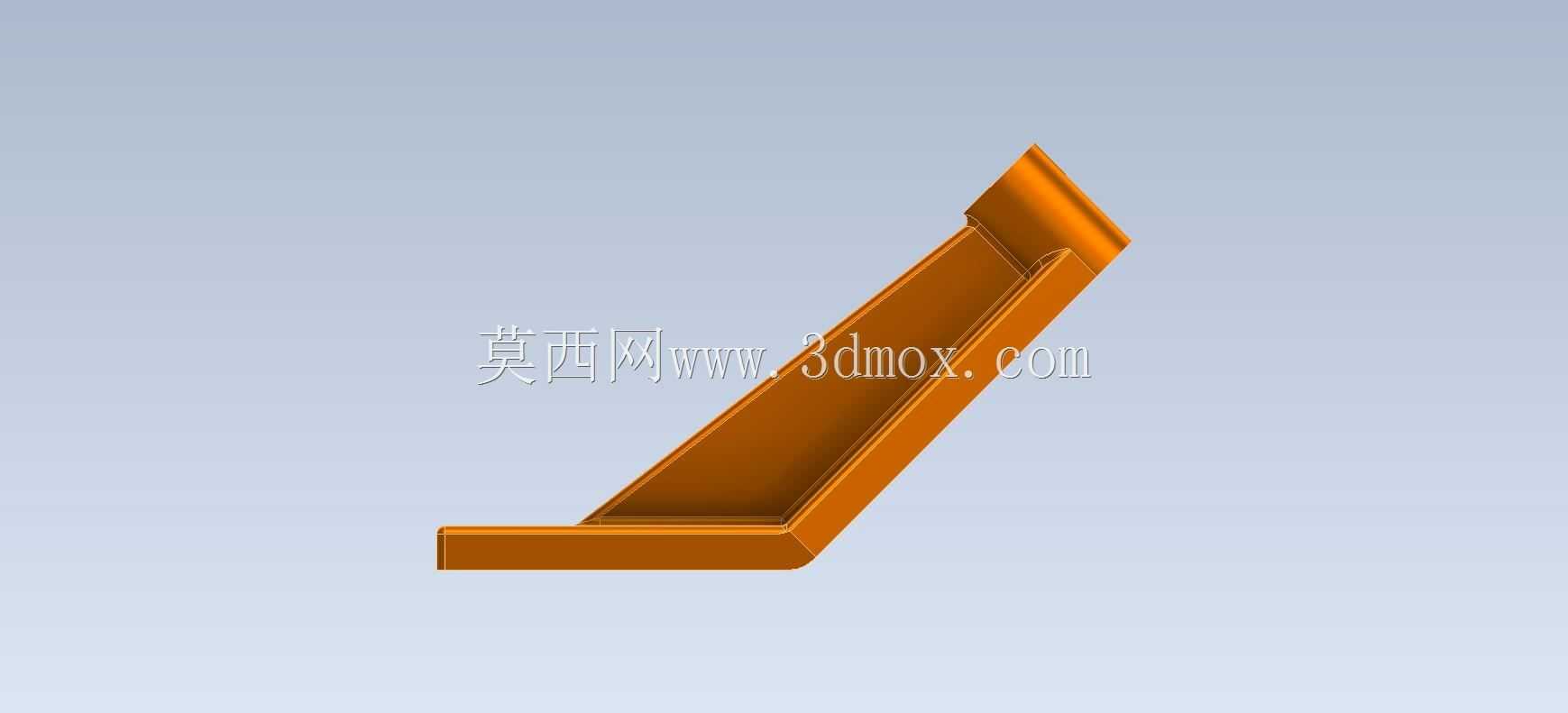

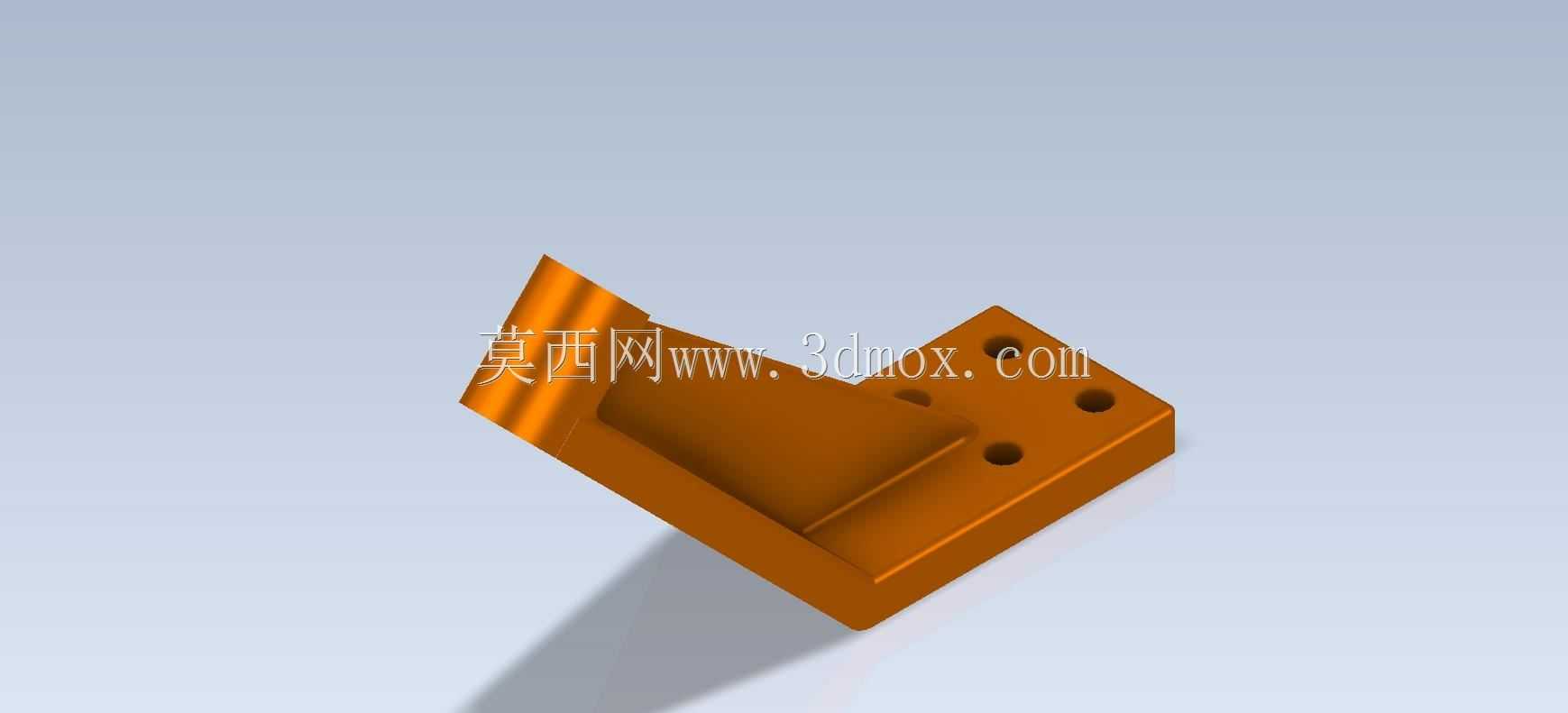

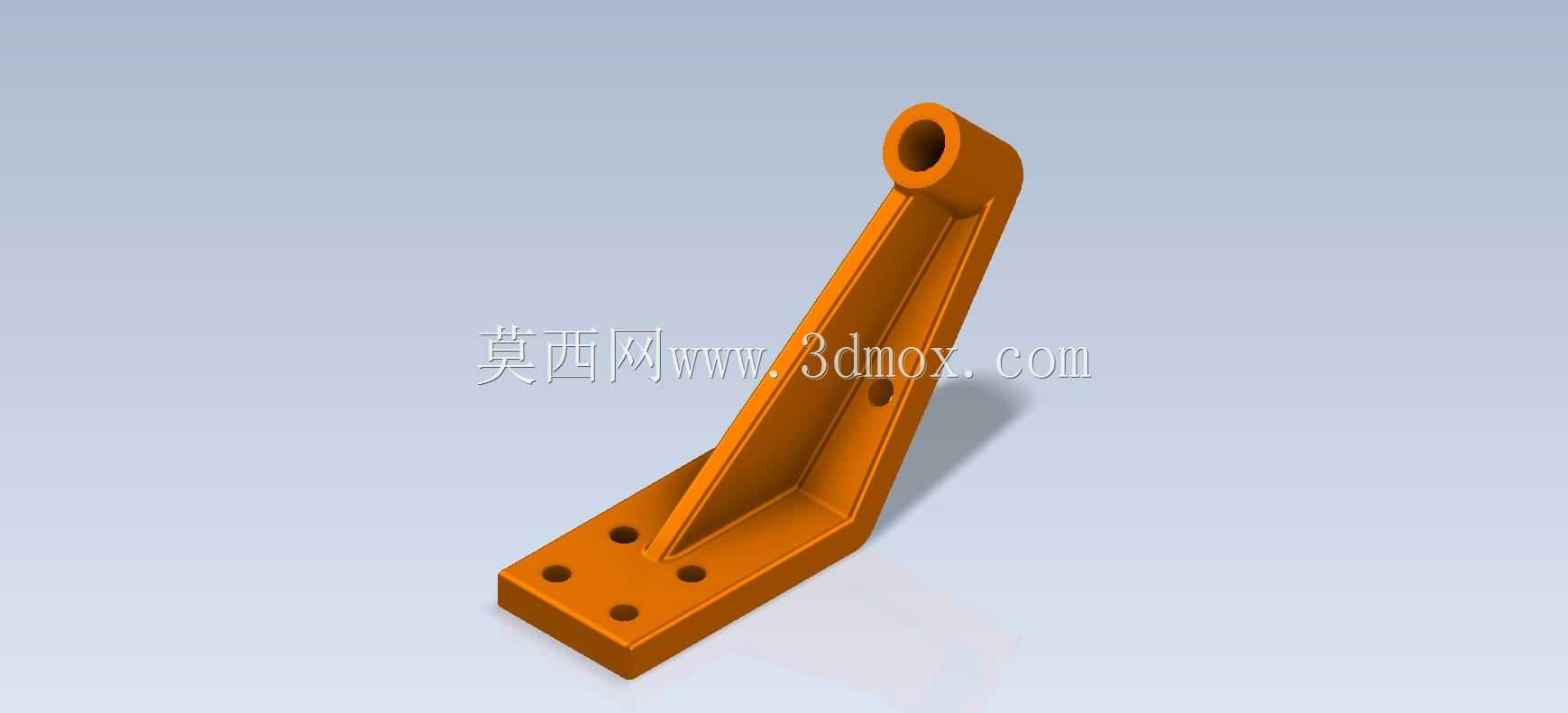

　　这款斜置式支撑安装结构，常见于中小型自动化生产线的侧边导向组件安装、轻型物料输送线的挡停支架固定、实验室小型试验台的功能模组挂载场景，也可作为教学场景中机械结构设计的典型练习载体，帮助初学者理解支撑类零件的受力逻辑与安装配合要求。从功能特性来看，零件底部为矩形安装基板，基板上均匀分布6个通孔，孔位采用对称排布设计，安装时可通过螺栓穿过通孔将整个支撑件固定在设备台面、型材框架或者安装底板上，多组孔位的设计既可以保证安装后的连接强度，避免受侧向力时出现松动偏转，也能适配不同孔距的安装基面，降低现场安装的配做工作量。斜向延伸的支撑臂与底部基板之间设置了一体化的三角形加强筋，筋板从基板靠近支撑臂根部的位置一直延伸到支撑臂中上部，

　　这种结构设计可以有效抵消支撑臂端部受载时产生的弯矩，避免支撑臂与基板连接位置出现应力集中，在不额外增加零件整体壁厚的前提下大幅提升结构的刚性，减少受力后的形变余量。支撑臂的顶端设置有一个轴向贯通的圆孔，这个孔位主要用于穿装销轴、导向轴或者紧固螺栓，用来挂载需要固定的功能组件，比如小型导向轮、传感器安装支架、挡停块之类的零部件，孔的内壁做了等径设计，保证穿装轴类零件时的同轴度，避免出现卡滞或者偏载的情况。在设计思路上，这款零件优先考虑了加工工艺性与受力合理性的平衡，整体采用一体化成型的结构逻辑，没有拆分的装配组件，不管是采用机加工方式铣削成型，还是通过铸造、3D打印方式制作，都能保证结构的完整性，减少后续装配的累计误差。尺寸边界方面，

　　底部安装基板的长宽尺寸控制在常规小型安装座的适配范围内，不会占用过多的安装台面空间，斜向支撑臂的倾斜角度经过受力优化，既保证顶端安装位有足够的操作空间，不会和底部安装面的其他组件产生干涉，也能让支撑臂的受力方向尽可能沿着筋板的延伸方向传递，把载荷均匀分散到底部的整个安装基板上，避免局部应力过大导致基板变形。安装时需要注意，底部的6个安装孔要配合对应规格的平垫使用，增大螺栓与基板表面的接触面积，防止长期受振动后螺栓松动，顶端的贯通孔如果用于穿装旋转类零件，需要额外配合轴套或者轴承使用，减少孔壁的磨损，延长零件的使用寿命。在实际设备改造场景中，这类支撑件还可以根据实际安装需求对基板的孔位进行二次扩孔或者补加工，

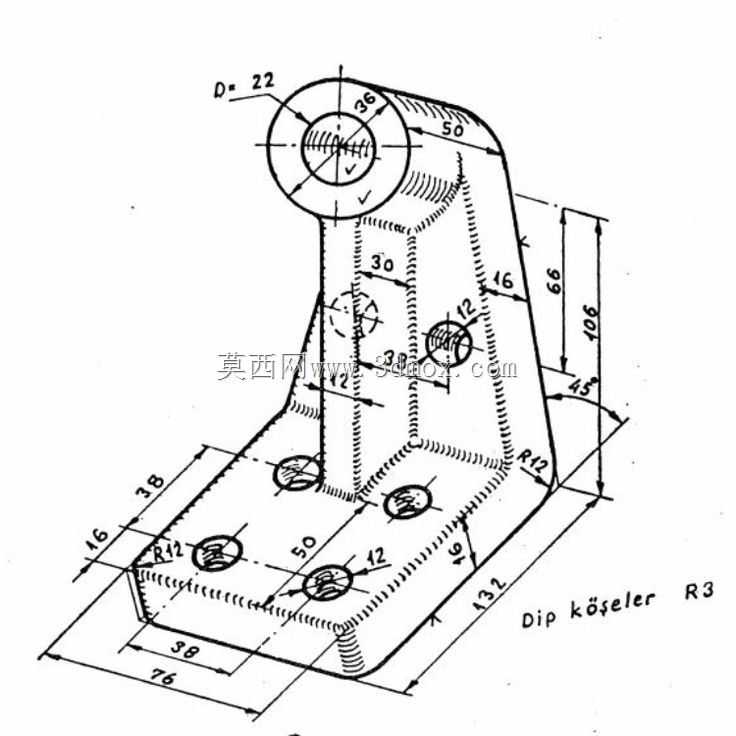

　　斜臂的长度也可以根据安装高度的需求做等比例调整，筋板的厚度可以根据实际承载的载荷大小做对应增减，整体结构的拓展性较强，既可以作为独立的支撑零件使用，也可以作为复杂设备框架中的一个连接单元，和其他型材、板材零件拼接组成完整的安装机架。建模过程中需要重点关注几个关键位置的尺寸公差：顶端贯通孔的圆柱度、安装基板底面的平面度、支撑臂与基板连接位置的圆角过渡，这些细节会直接影响后续零件加工后的装配精度与受力表现，圆角过渡位置不能出现直角尖角，避免热处理或者受力时出现应力开裂的问题，所有孔位的边缘都要做倒角处理，去除加工毛刺，方便螺栓或者轴类零件的顺利穿装。
