带多安装孔位的立式支撑定位基座结构

　　这类带多组同轴孔与安装基准面的立式支撑基座，在轻工自动化输送线、小型工装夹具定位单元、台式检测设备的承载工位中应用十分广泛，日常接触的非标设备里，但凡需要给小型转轴、导向杆、检测探头提供垂直方向的支撑定位，同时需要在底部平面完成与型材台面、工装底板的刚性固定，都会用到同结构逻辑的支撑件。从实际使用场景来看，这类基座往往承担两个核心功能：一是通过立板上的不同直径同轴孔，为穿装在其中的轴类零件、导套或者轴承提供精准的径向定位，保证被支撑件的回转或滑动轴线与安装基准面保持严格的垂直或平行公差；二是通过底板上的沉头安装孔，将整个支撑单元牢牢固定在设备的安装基准面上，承受被支撑件传递来的径向载荷、轴向窜动力以及设备运行过程中产生的振动载荷，避免长期运行后出现位置偏移。

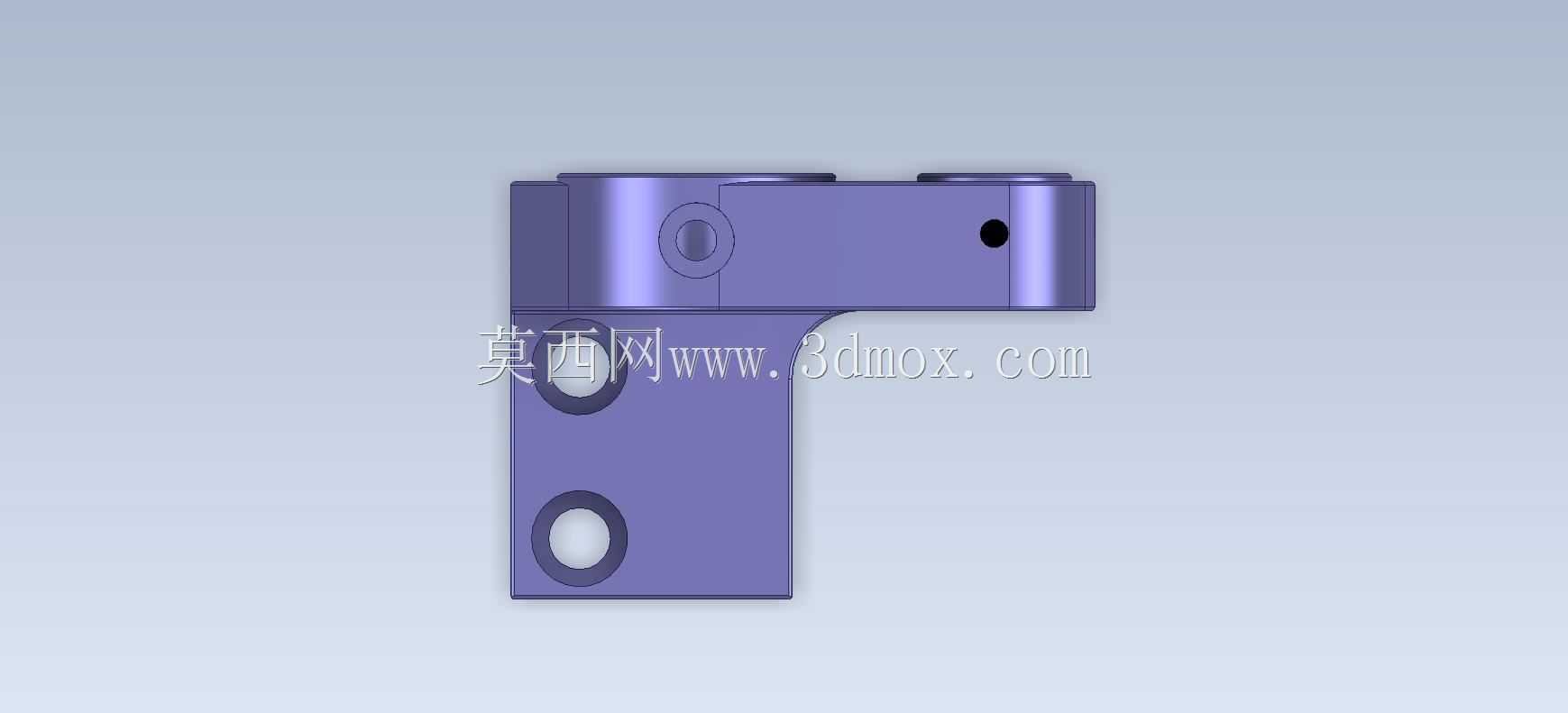

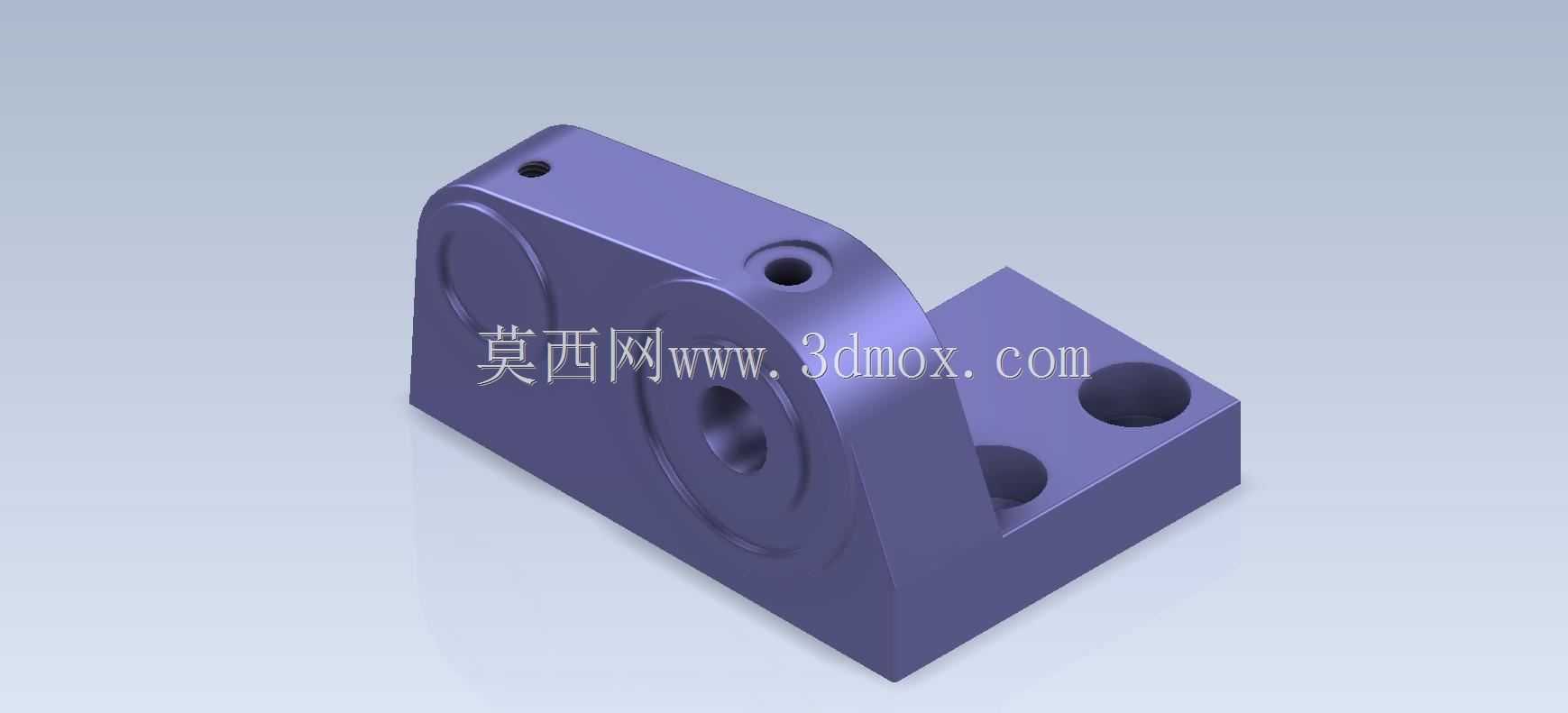

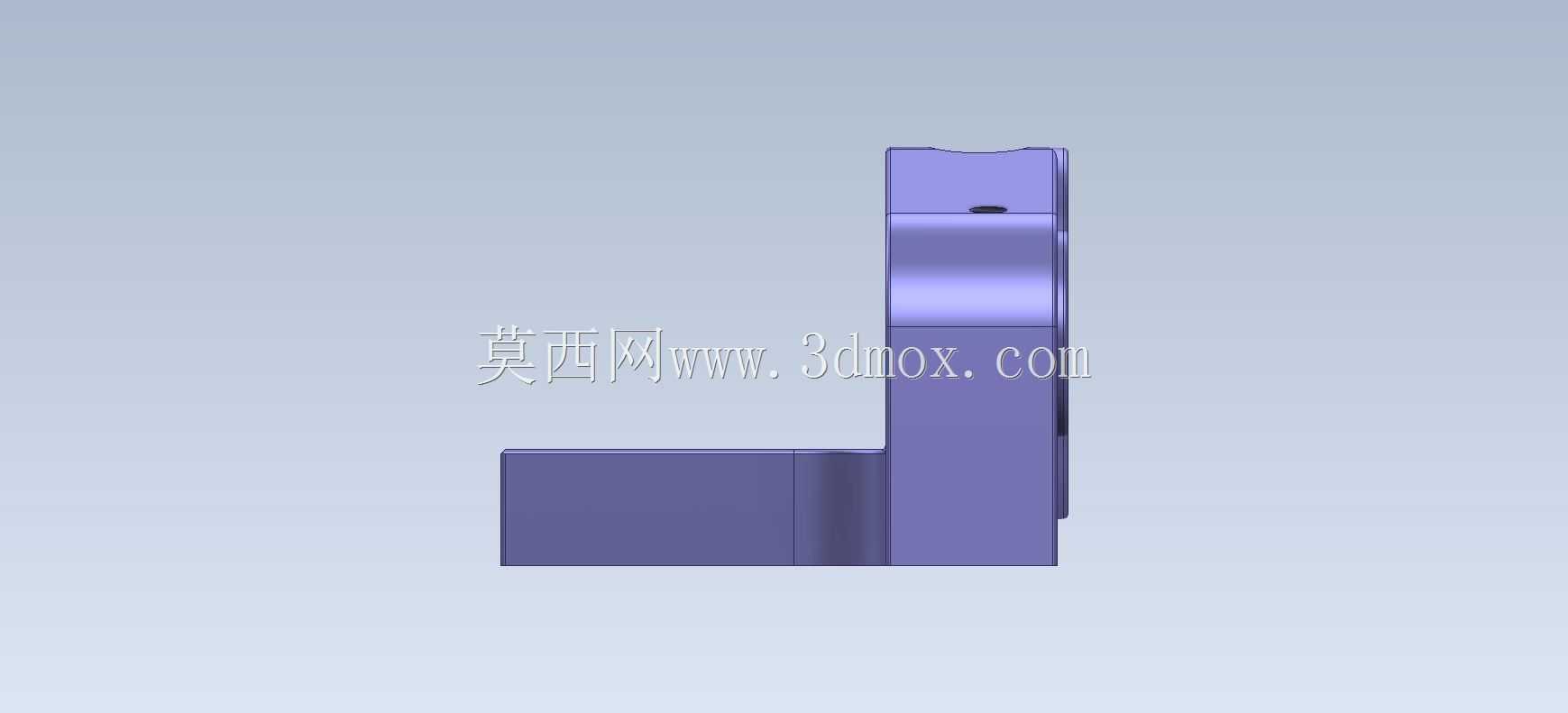

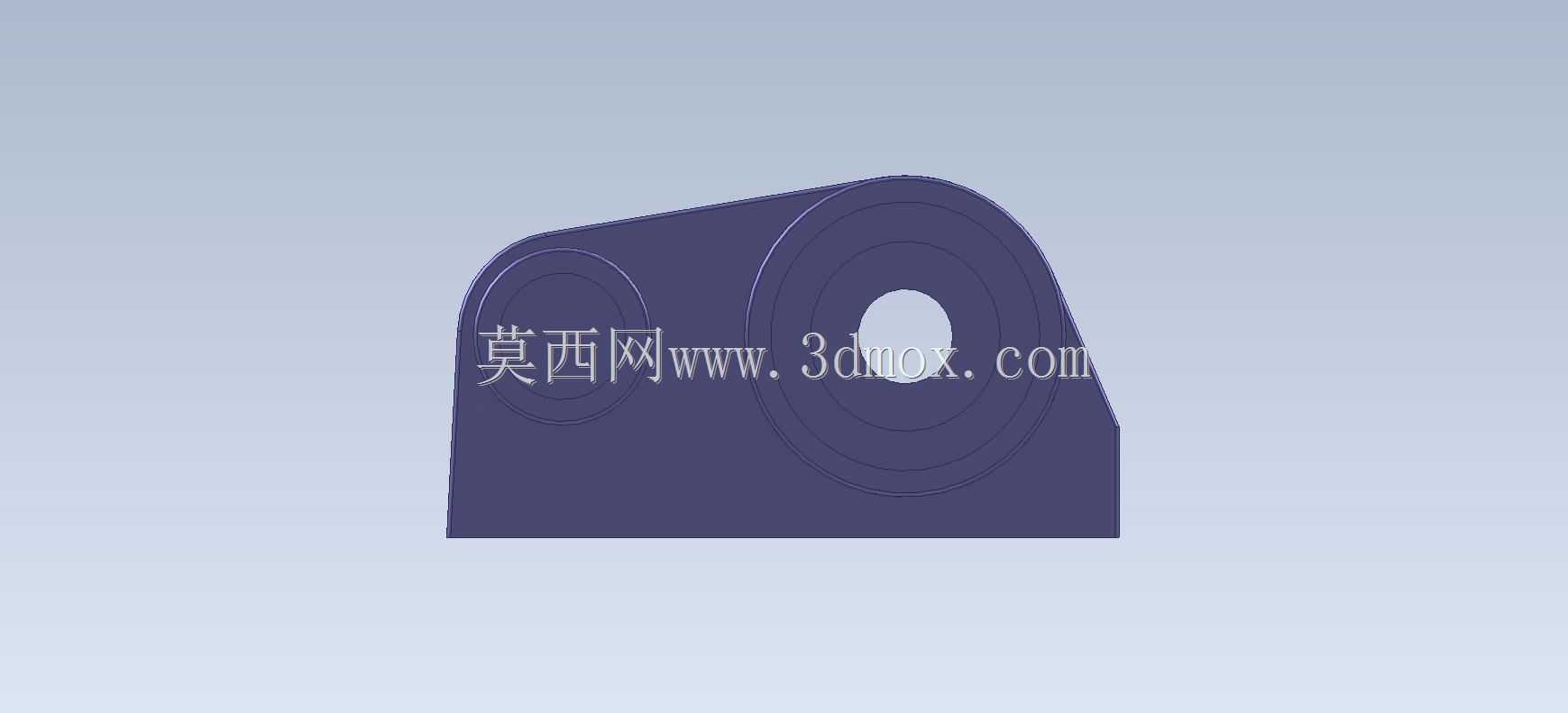

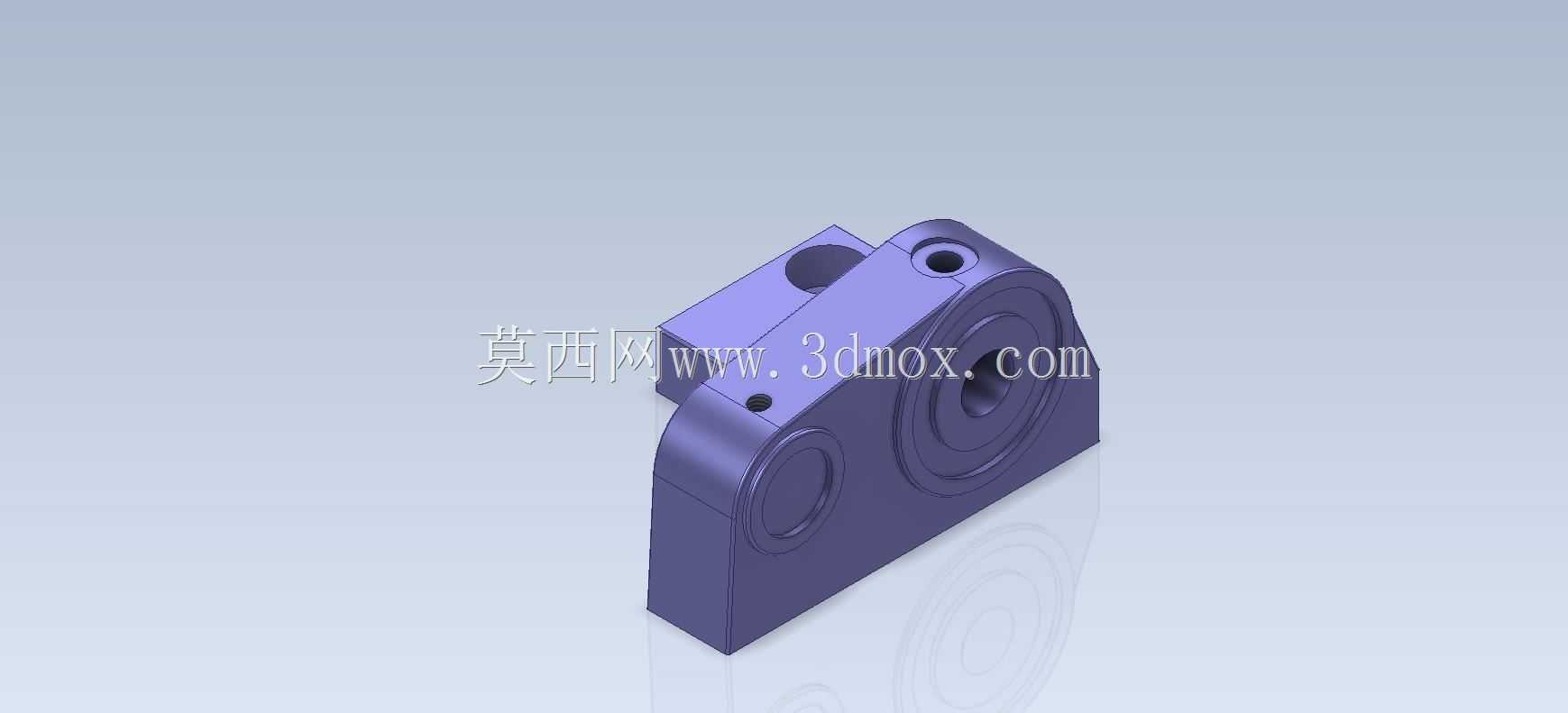

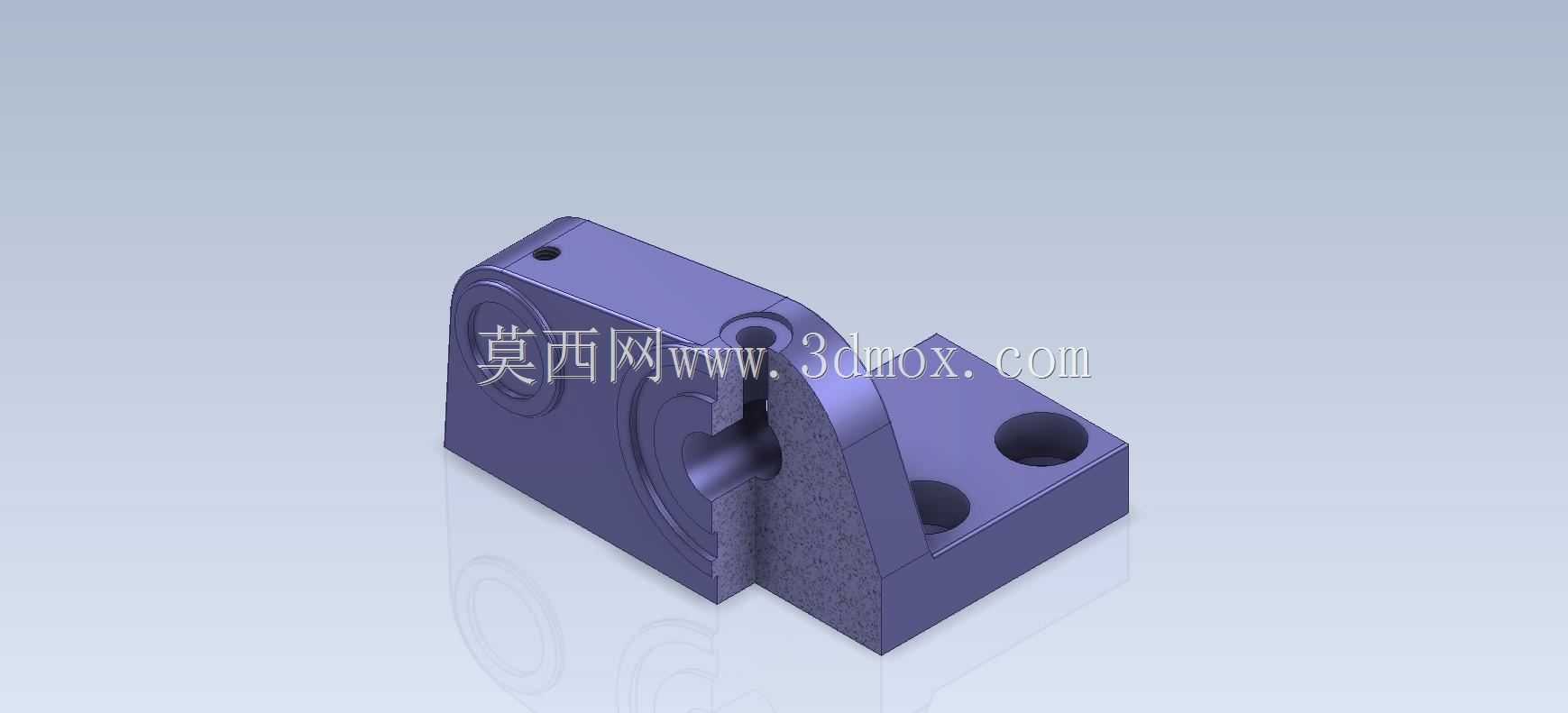

　　从结构设计的逻辑来看，这个基座采用了底板与立板一体化的L型承载结构，没有采用拼接式设计，主要是考虑到小型支撑件的整体刚性需求，一体化铣削成型的结构不存在拼接缝隙带来的装配误差，也能避免长期受载后拼接位置出现松动变形。立板部分做了不等厚的圆弧过渡设计，不是简单的直角拼接，一方面是为了降低立板与底板连接位置的应力集中，在承受侧向冲击载荷的时候，圆弧过渡区可以分散应力传递路径，避免直角位置出现应力断裂；另一方面，立板上的大直径同轴孔是核心的功能承载位，孔周边做了局部加厚处理，保证孔壁有足够的厚度来容纳轴承或者导套，不会因为孔壁过薄导致装配件压装后出现基座开裂，同时立板上额外设置的小直径孔，既可以作为润滑油注油通道，也可以作为紧定螺钉的穿装孔，用来锁定装在大孔内的轴类零件，防止其出现轴向窜动。

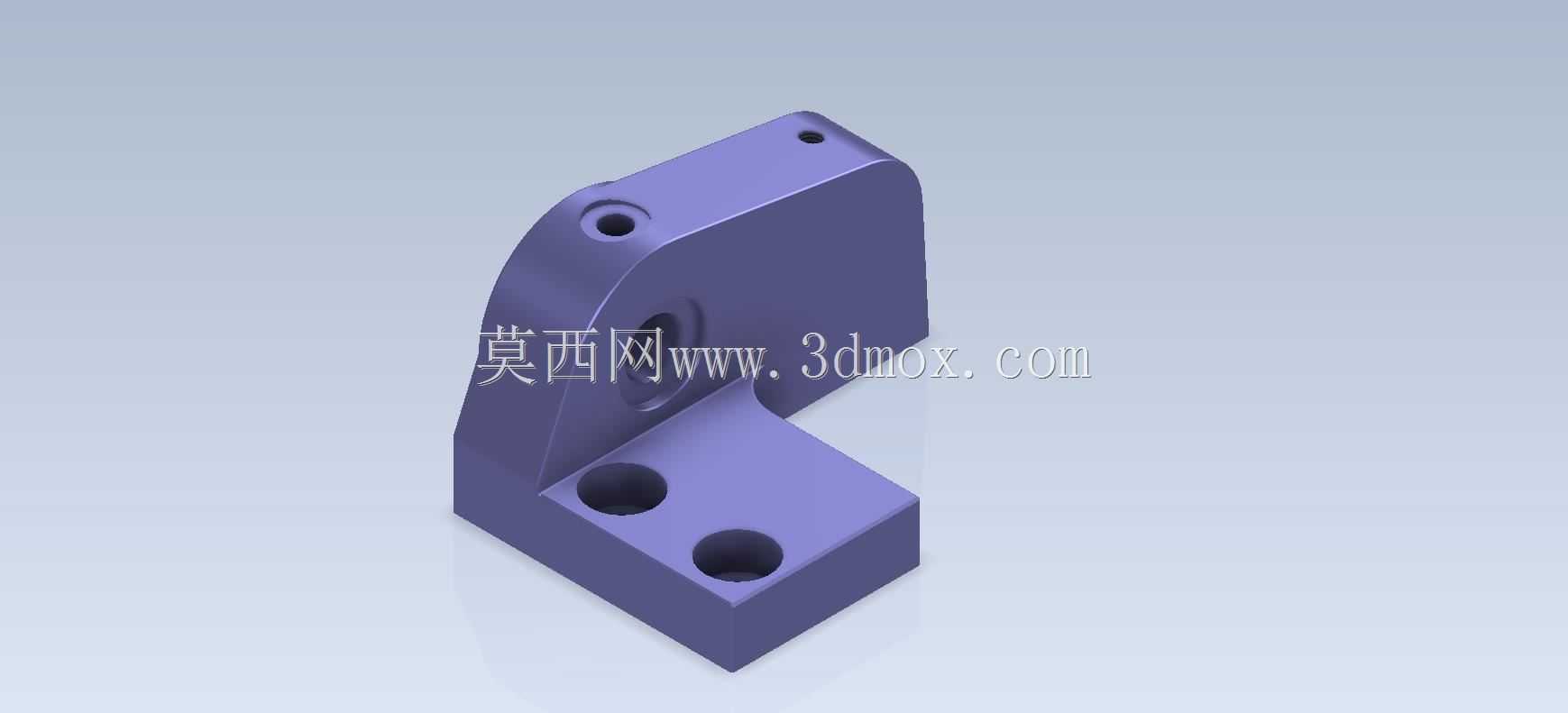

　　在安装边界的设计考量上，底板部分的三个沉头孔呈三角形分布，相比对称分布的四个孔，三角形布局在小尺寸安装面上的定位稳定性更好，不需要过高的安装面平面度就能实现稳定贴合，沉头孔的深度设计刚好容纳内六角圆柱头螺钉的头部，保证螺钉安装后不会突出底板底面，避免安装时出现垫起的问题，影响基座的安装水平度。立板上的孔位轴线与底板底面的垂直度公差，是这类零件设计时的核心管控项，实际加工中一般会一次装夹完成底板基准面铣削和立板孔的镗削，避免二次装夹带来的位置误差，通常这类支撑件的垂直度公差会控制在0.02mm以内，才能保证穿装在孔内的轴件运行时不会出现卡滞、偏磨的问题。

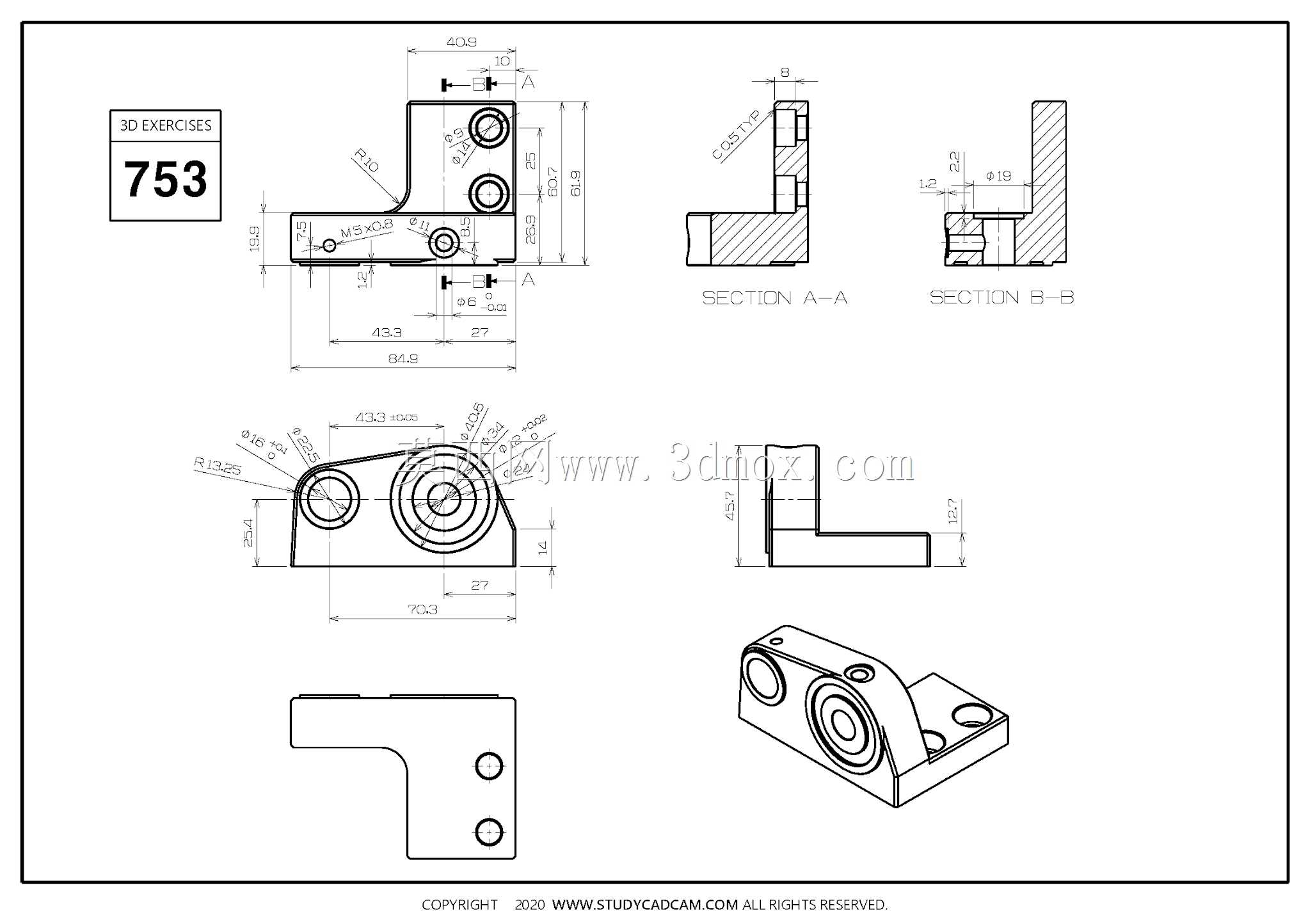

　　从建模练习的角度来看，这类零件涵盖了机械结构设计里最常见的特征组合：拉伸凸台、切除拉伸、沉头孔、同轴孔、圆角过渡、基准面管控，练习时需要重点关注各个孔位之间的位置度约束，以及立板与底板连接位置的圆角处理逻辑，不能为了建模方便随意省略过渡结构，要考虑实际加工时的工艺可行性，比如立板上的孔如果是盲孔，要预留足够的退刀空间，底板的边缘要做小倒角处理，去除加工毛刺，避免安装时划伤操作人员。实际应用中，这类基座的材质一般会根据载荷情况选择，普通轻载场景用6061铝合金做阳极氧化处理即可，重量轻且加工成本低，如果是承载较大冲击载荷的场景，会选用45号钢做调质处理，表面做发黑防锈，孔位位置会根据装配的轴承外径做H7级的公差配合，保证装配件的配合精度符合使用要求。
