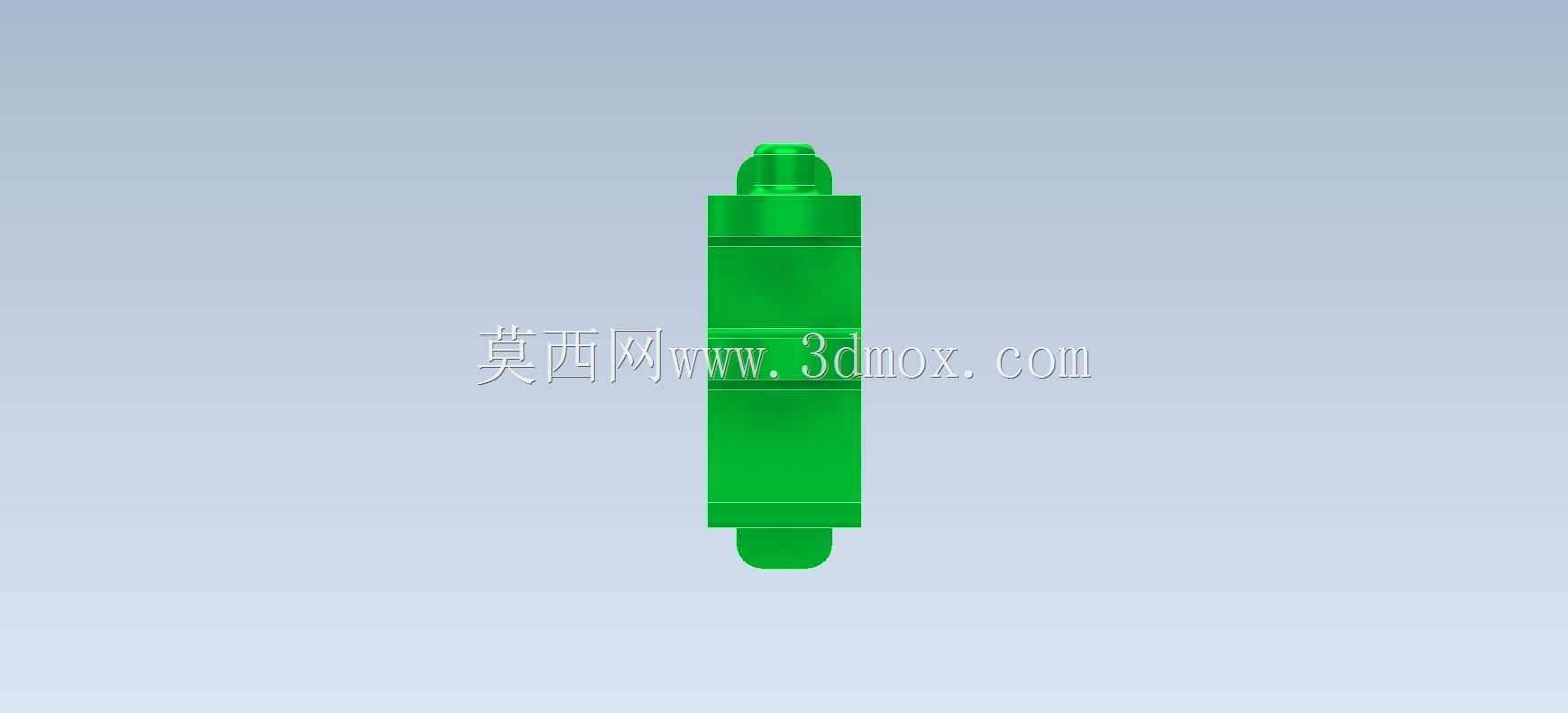

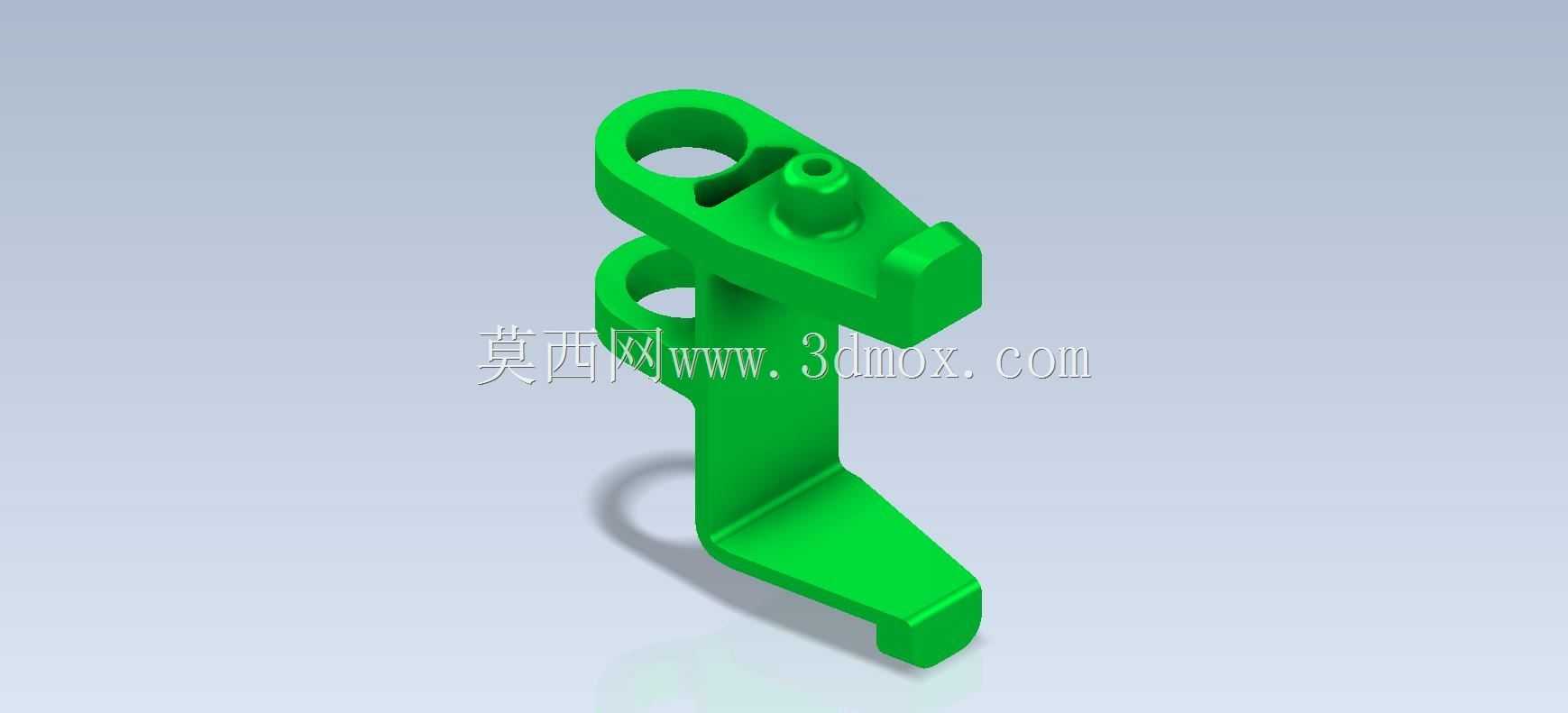

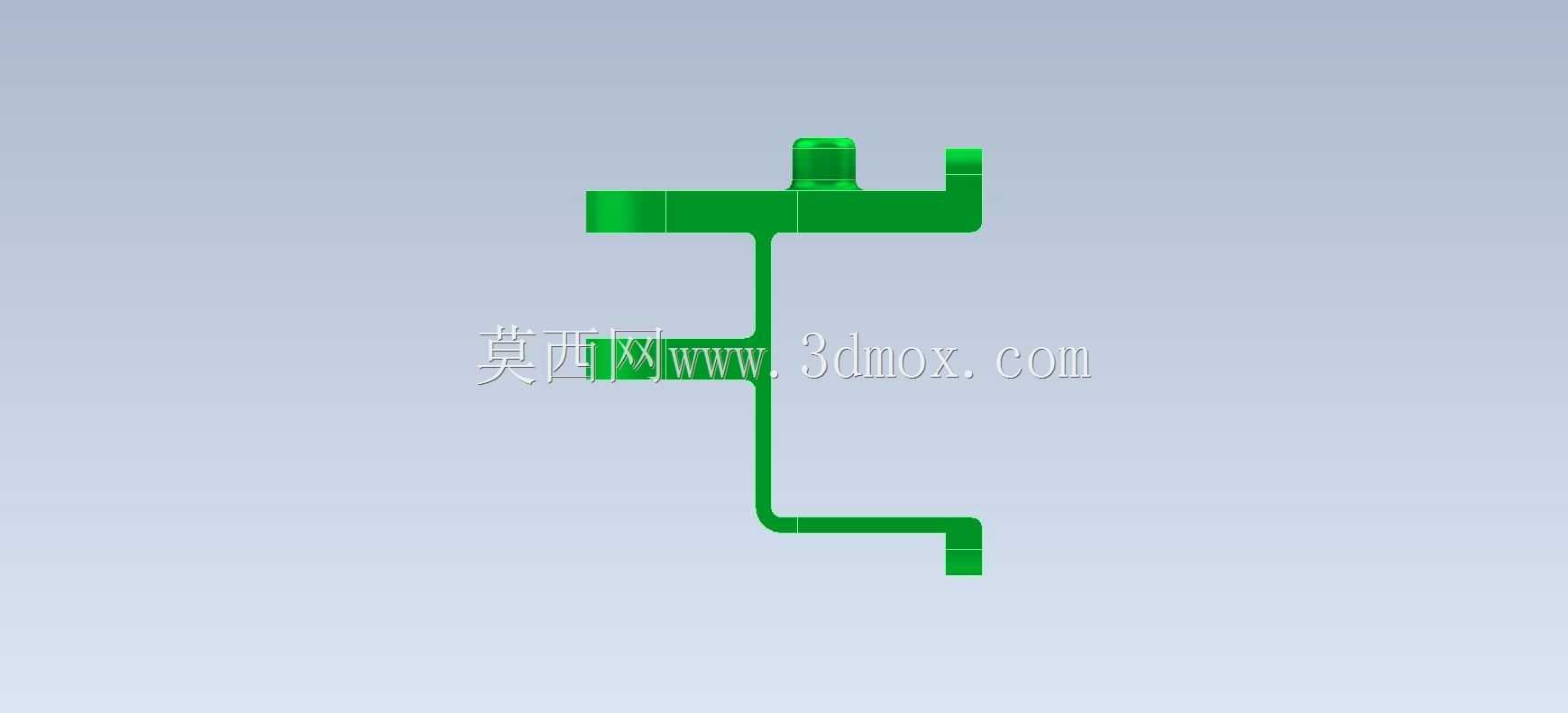

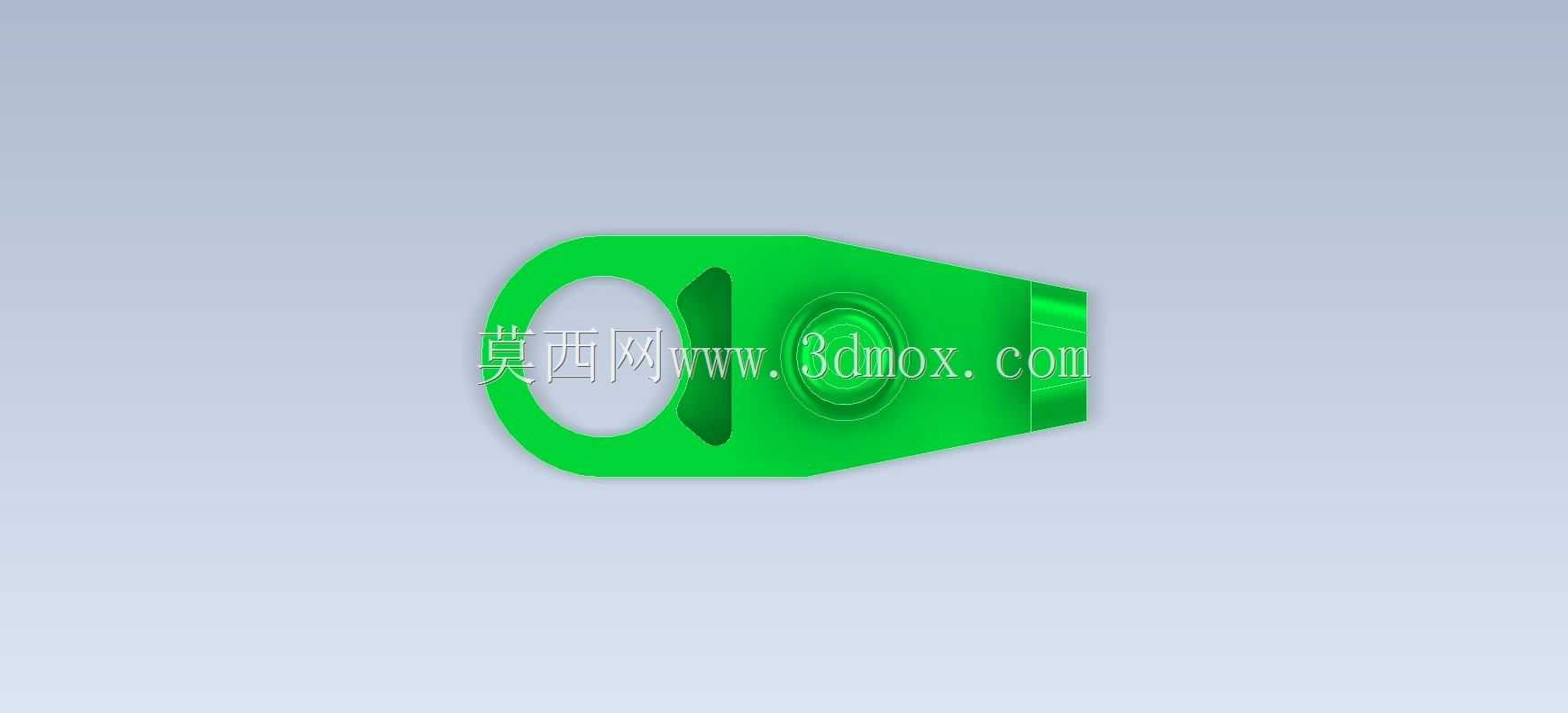

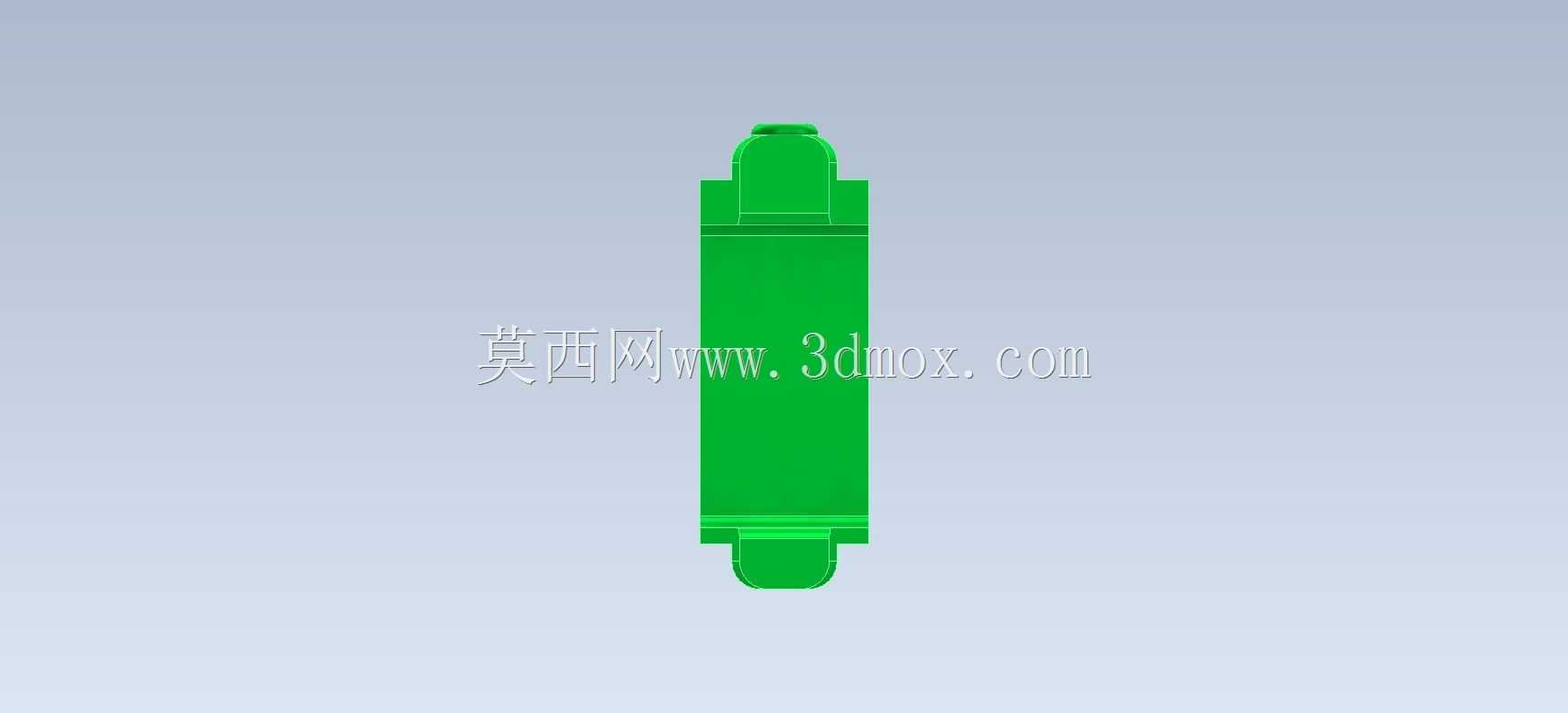

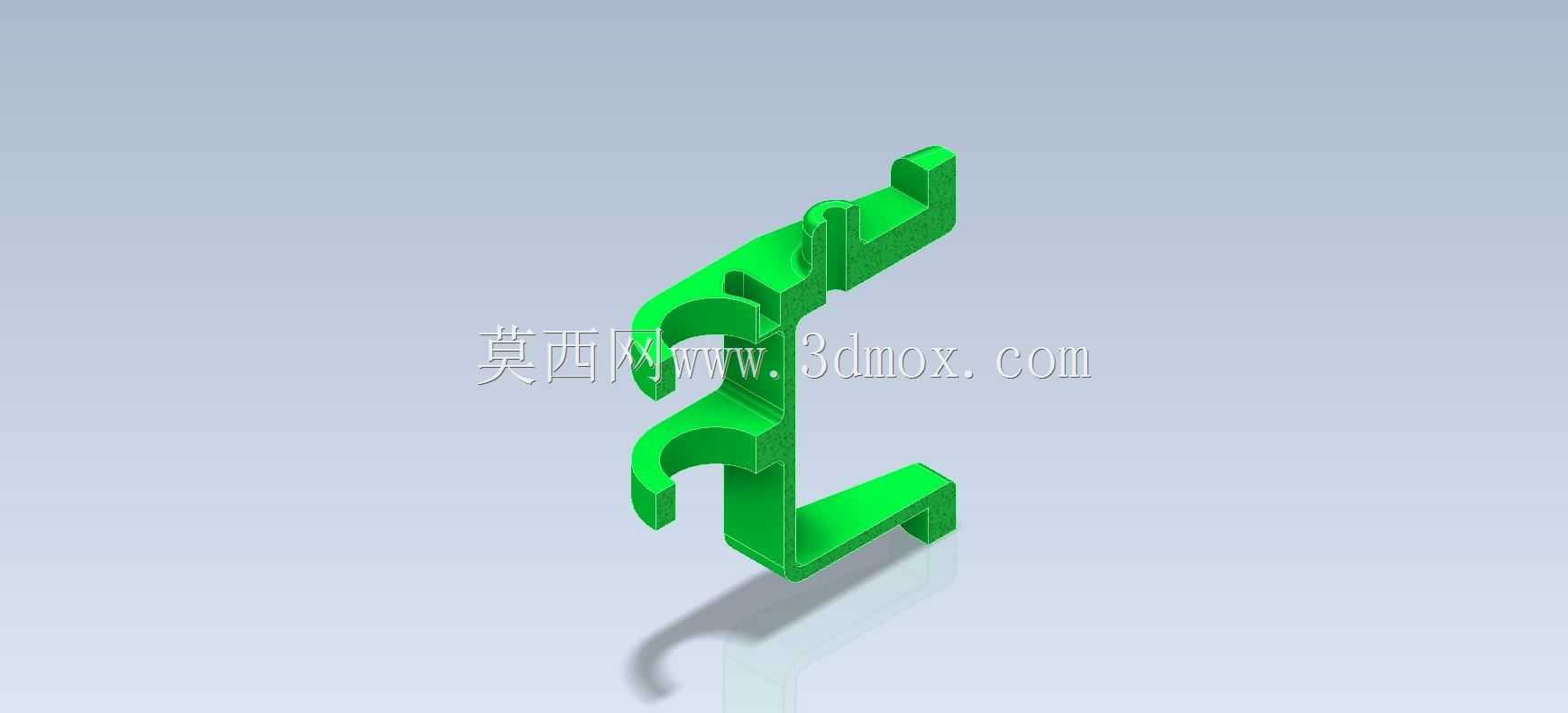

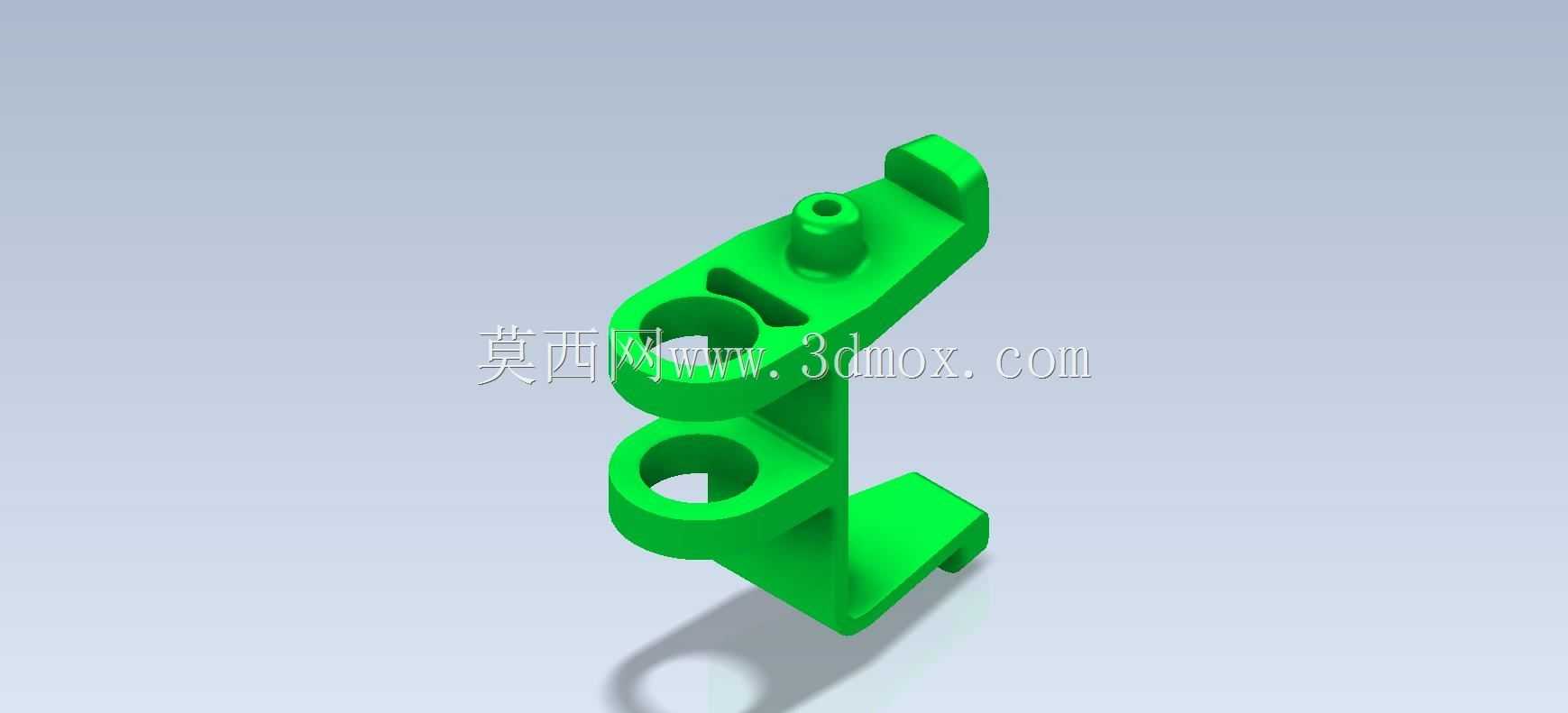

带双孔定位的绿色卡扣式机械锁紧件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:697934
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件
  • 带双孔定位的绿色卡扣式机械锁紧件

  这类带双孔定位的卡扣式锁紧件,在轻工自动化输送线、小型工装夹具、民用电器开合结构里都有高频应用,核心作用是实现两个相对运动部件的快速卡合锁止,不需要额外紧固件就能完成定位与固定,拆装效率比传统螺栓连接高60%以上,适合需要频繁开合、快速维护的工位场景。从实际使用场景来看,这类零件常被用在小型料道的侧挡快拆结构、设备检修门的内侧锁扣、工装治具的快速压合定位端,工作时依靠下端斜向卡脚的弹性形变卡入对应卡槽,上端两个同轴通孔穿入定位销完成转动副约束,中部凸起的柱台是锁止触发的受力点,当外力按压柱台时,整个零件绕上端销孔轴线转动,下端卡脚抬起脱离卡槽,即可完成解锁动作,松开后依靠配套扭簧的回弹力自动复位锁止,整个动作行程控制在8mm以内,不会出现卡滞或过行程松脱的问题。

  从设计思路上拆解这个零件,首先要确定转动副的安装边界,上端两个带通孔的耳座同轴度公差需要控制在0.02mm以内,穿入直径6mm的圆柱销后,转动阻尼要控制在0.1N·m以内,既不能太松导致晃动量过大影响锁止精度,也不能太紧导致按压解锁费力。耳座下方的竖向支撑臂是主要受力结构,截面采用变厚度设计,靠近耳座的位置厚度为5mm,向下延伸到卡脚位置逐渐加厚到7mm,兼顾轻量化与结构强度,在150N的侧向拉力作用下,支撑臂的最大形变量不超过0.15mm,不会出现塑性变形。下端的卡脚采用15°斜角导向设计,卡合时不需要精确对位,顺着斜角滑入即可自动导正到卡槽位置,卡合面设计有1mm的倒扣量,正常工作状态下不会因为设备振动自行脱开。中部的凸起柱台高度为4mm,直径8mm,顶端做了R1的圆角处理,按压时不会出现应力集中,也方便配套的按压杆或者拨叉接触施力,柱台与支撑臂的连接位置做了R2的过渡圆角,避免长期受力出现根部断裂的问题。

  从安装边界来看,这个零件的总高度为62mm,上端耳座的最大宽度为22mm,下端卡脚的最大伸出长度为18mm,安装时需要在固定座上预留两个间距16mm的销孔,销孔距离安装基准面的高度为55mm,卡槽的位置需要对应卡脚的锁止位置,卡槽深度设计为3mm,宽度比卡脚厚度大0.2mm,预留足够的活动间隙。整个零件的材质一般选用PA66加30%玻纤注塑成型,或者采用6061铝合金铣削加工,前者适合大批量民用产品场景,自重轻、成本低,后者适合工装夹具等需要更高强度、更耐磨的工业场景,表面做阳极氧化处理后耐磨寿命可以提升3倍以上。建模过程中需要重点关注几个配合面的公差:销孔的内径公差取H7,与销的间隙配合保证转动顺畅;卡脚的倒扣面平面度控制在0.05mm以内,保证锁止时接触面贴合均匀,不会出现局部应力过大导致磨损加快;支撑臂与耳座的过渡位置不能有尖角,避免注塑时出现缩痕,或者机加工时留下应力集中点,长期交变载荷下出现断裂。另外在转动路径上需要做干涉检查,当零件绕销孔转动12°达到解锁位置时,所有结构都不能与周边安装座、其他运动部件发生碰撞,预留至少1mm的安全间隙,避免生产装配时出现干涉问题。这类结构虽然看起来简单,但在实际设计中很容易忽略回位弹簧的安装空间,两个耳座之间的间距为8mm,刚好可以容纳外径7mm的扭簧,扭簧的一端抵在支撑臂背面,另一端固定在安装座上,复位力矩设计为0.3N·m,既可以保证锁止可靠,又不会让解锁按压力超过20N,符合人工操作的施力舒适区间。
