带凸台定位结构的环形机械练习构件

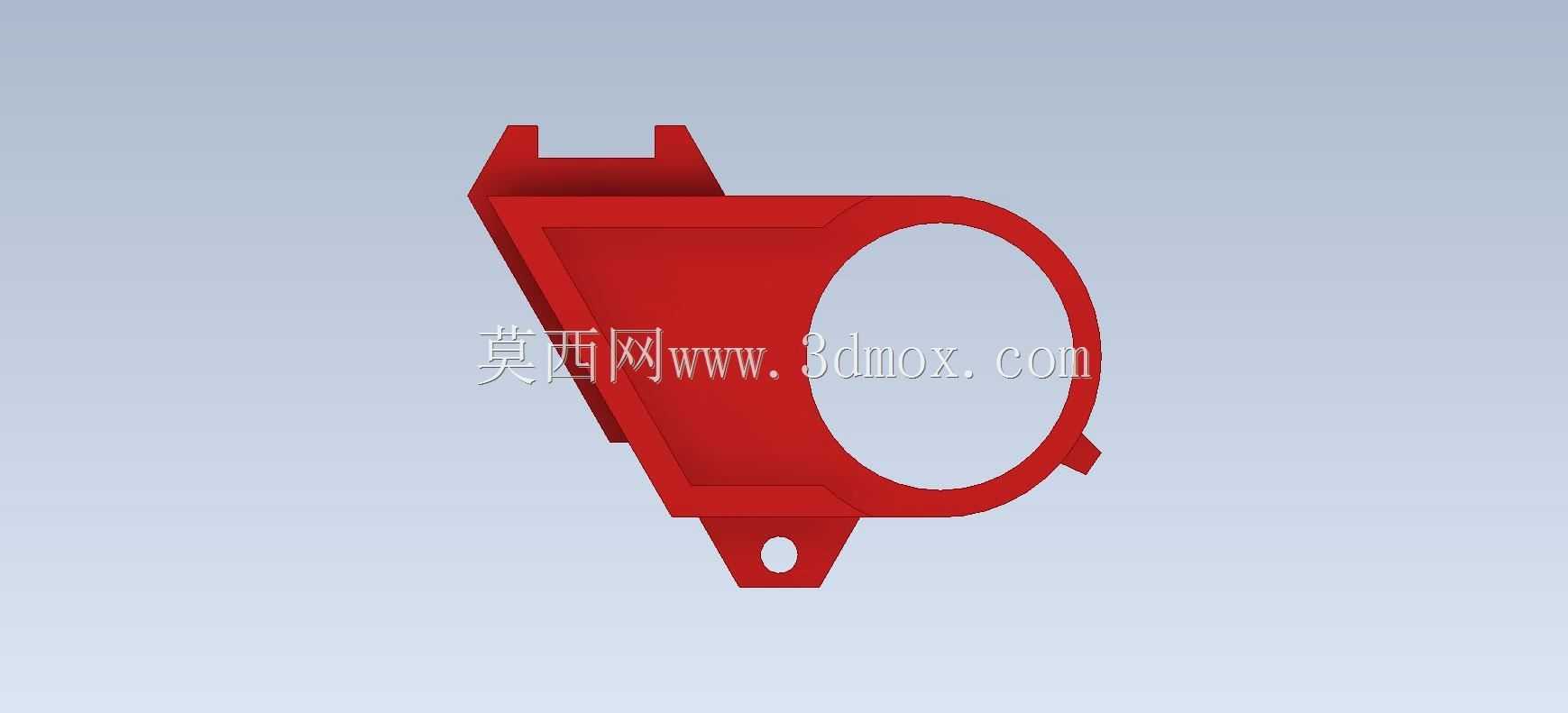

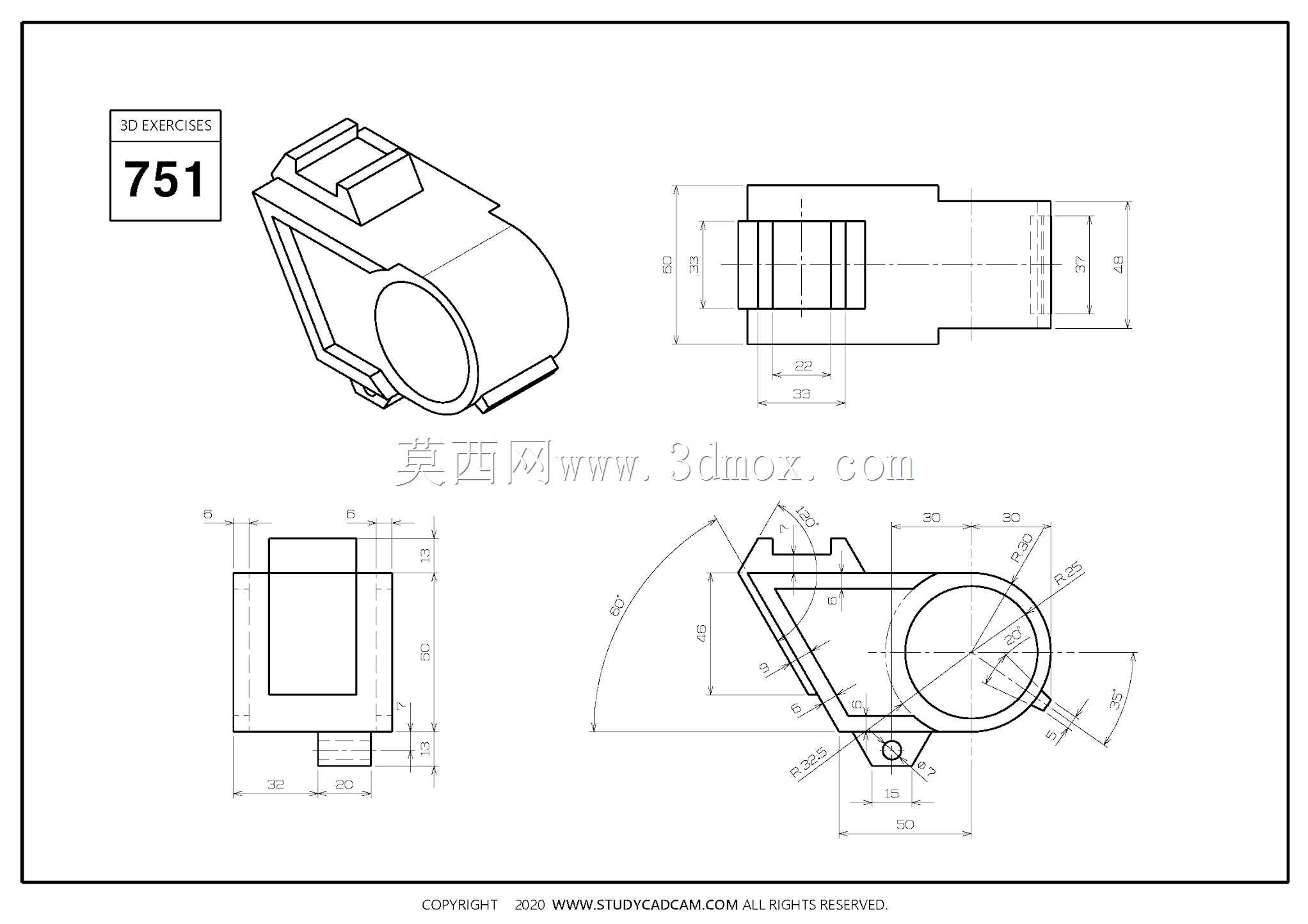

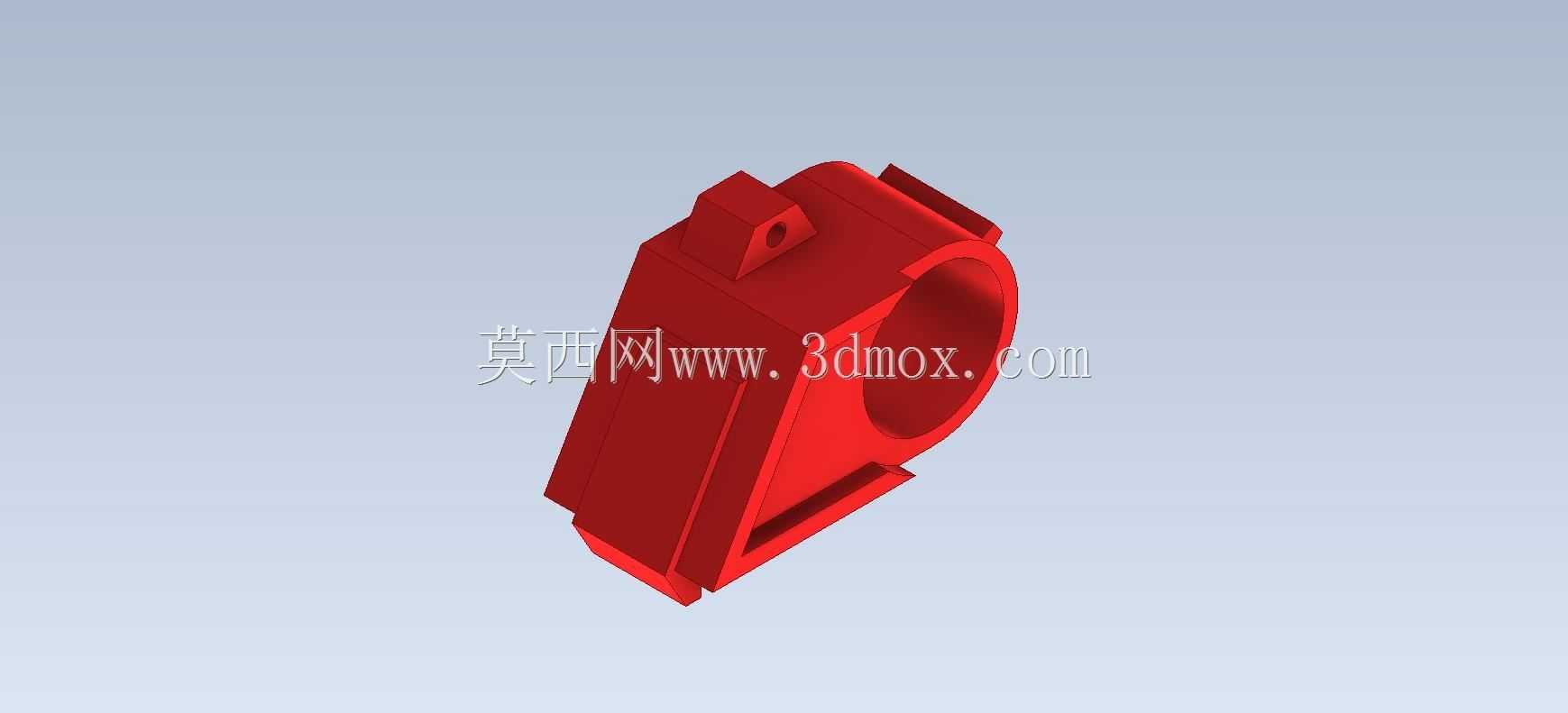

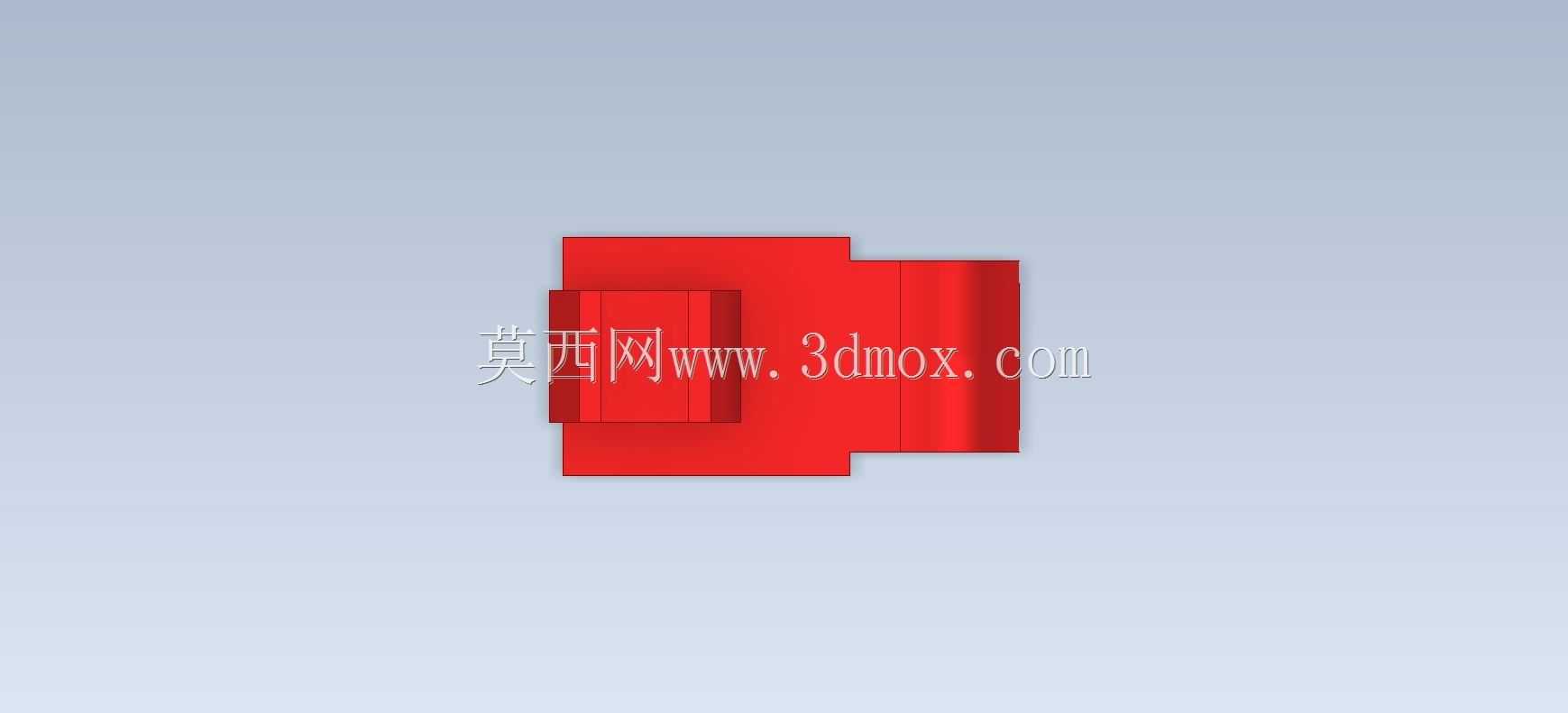

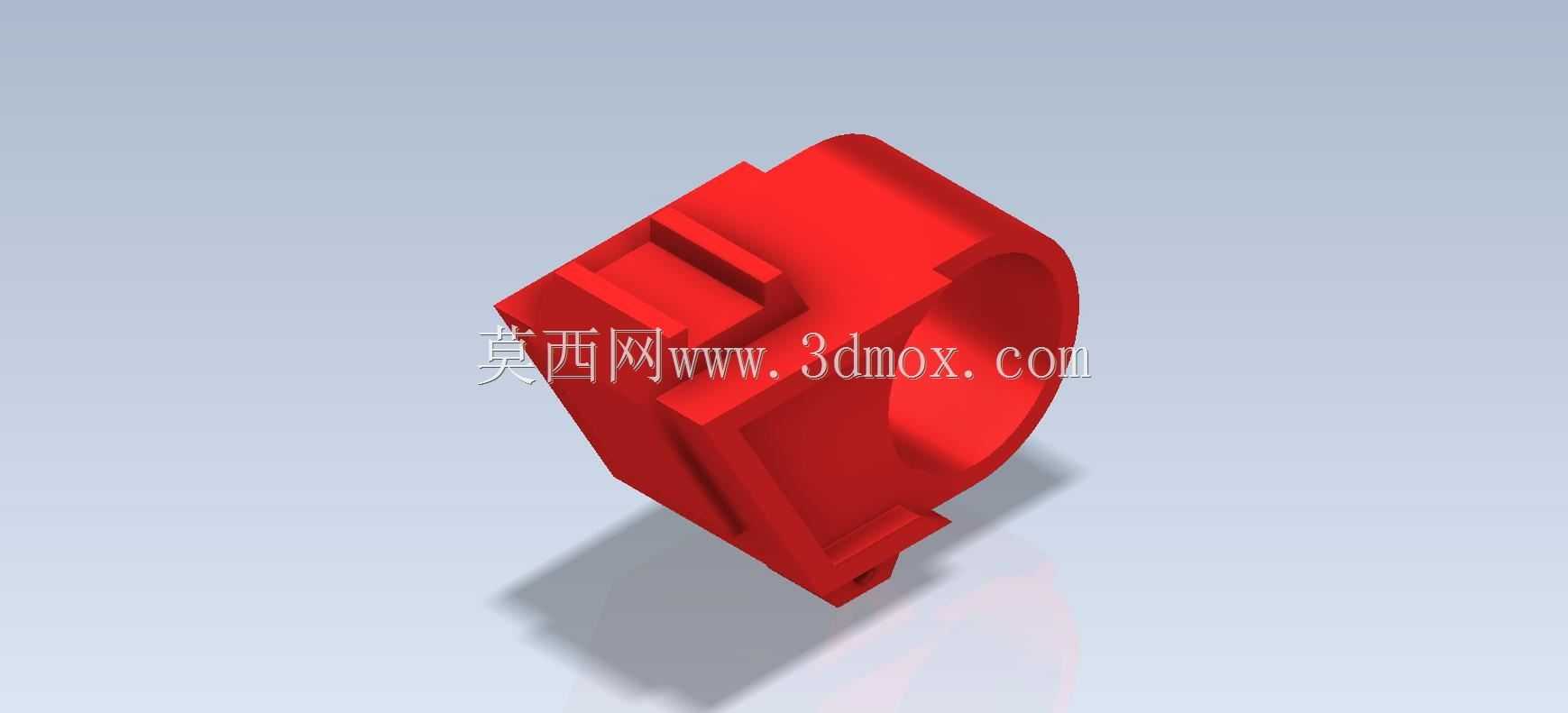

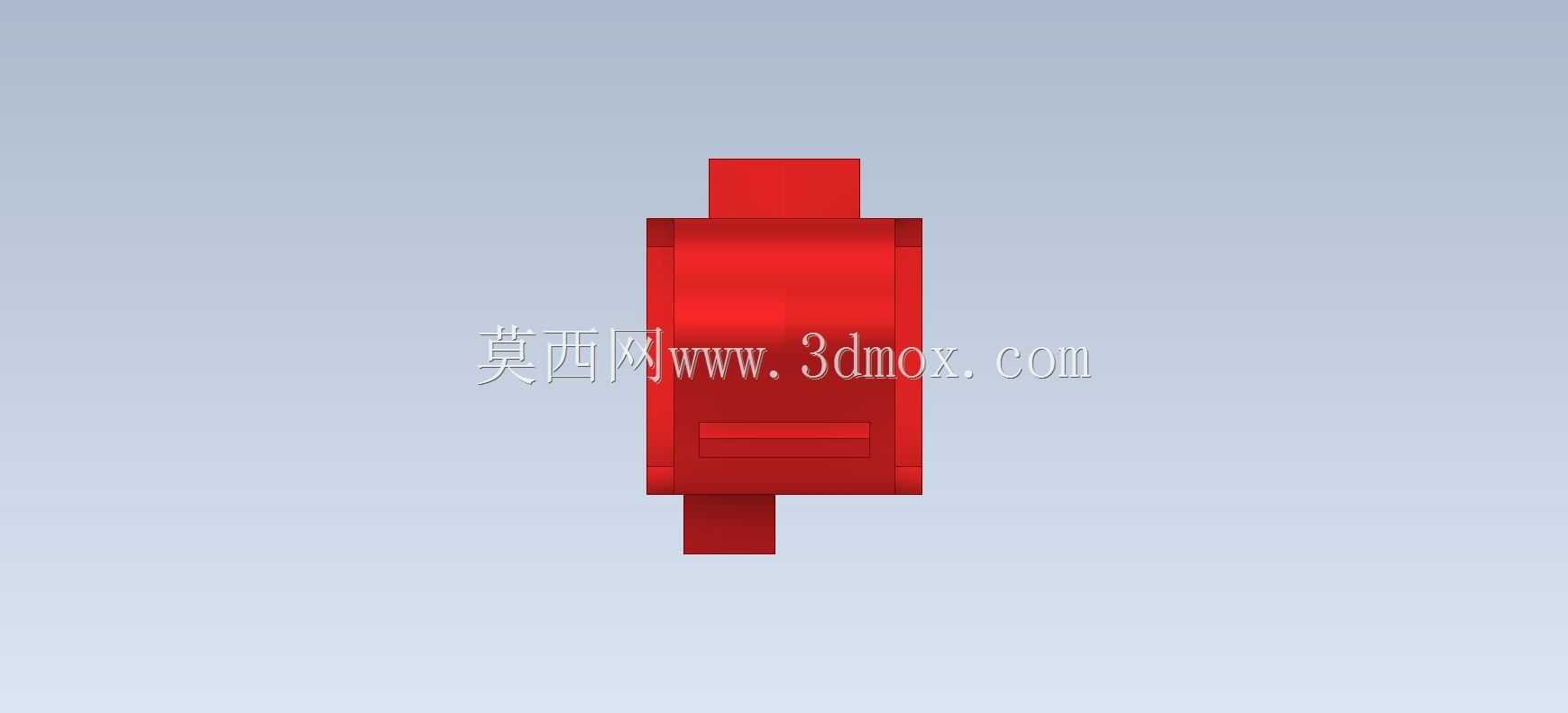

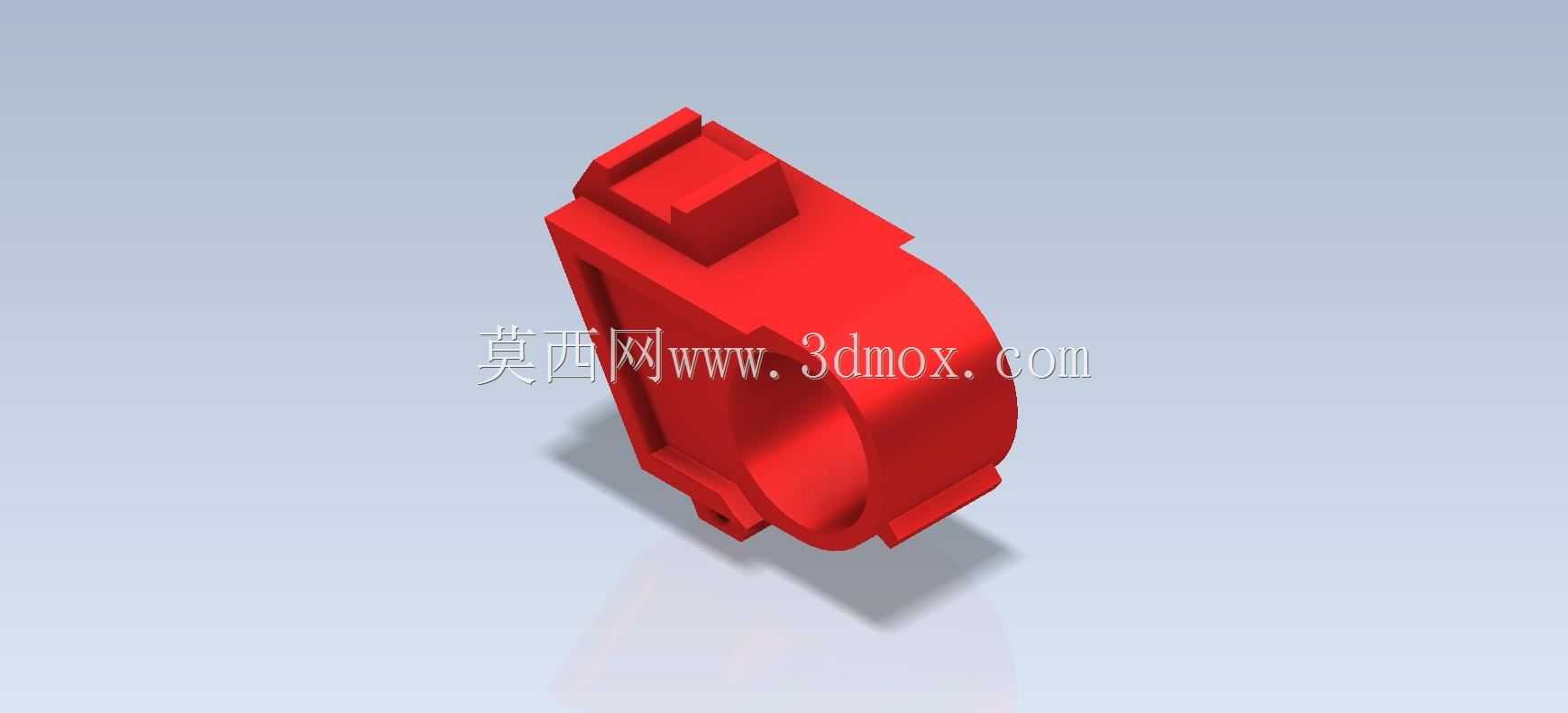

　　这款带单侧凸台定位结构的环形构件，是机械结构设计入门阶段非常典型的练习建模对象，其结构融合了环形回转体与异形凸台定位特征，覆盖了机械零件设计中最常见的两类特征组合逻辑，在实际工业场景中，这类结构常出现在小型工装夹具的定位环、气动元件的安装座、输送线小型附件的连接支座等位置，承担轴类零件的径向限位、相邻构件的周向定位、安装面的贴合支撑等核心功能。从结构功能来看，构件主体的环形通孔用于穿装轴类或者杆类零件，内孔的圆柱面需要保证足够的圆度与尺寸精度，避免穿装后出现卡滞、径向窜动过大的问题；单侧延伸出的带卡槽凸台结构，是整个零件的定位核心，凸台上的矩形卡槽用于嵌入相邻构件的定位凸棱，限制环形主体绕轴转动的自由度，

　　凸台下端的小凸柱则用于插入安装基板的定位孔中，完成零件在安装面上的初始定位，不需要额外设计复杂的压紧结构就能实现零件的初步固定，大幅降低装配环节的调整时间。在设计思路层面，这类零件的建模逻辑完全遵循机械加工的工艺顺序，首先需要确定环形主体的基准轴线，所有环形特征都以该轴线为回转中心，保证内孔、外圆的同轴度公差符合装配要求；其次要选定凸台结构的定位基准面，通常以环形主体的一个端面作为凸台的轴向定位基准，保证凸台安装面与环形端面的平面度要求，避免装配时出现贴合间隙；凸台上的卡槽结构需要考虑加工时的刀具退刀空间，卡槽的侧壁与底面交接处需要设置微小的倒角，避免应力集中导致零件受冲击时出现开裂，同时也能消除加工毛刺带来的装配干涉。

　　从安装边界来看，这类零件的环形外径决定了其在径向方向的最小安装空间，单侧凸台的延伸长度是周向安装空间的核心控制尺寸，设计时需要提前核算相邻安装位的零件轮廓，避免凸台与周边构件出现运动干涉；零件的轴向厚度需要匹配穿装轴的定位轴肩长度，保证装配后环形端面能与轴肩完全贴合，不会出现轴向窜动；凸台下端的定位小凸柱直径与长度需要和安装基板的定位孔尺寸匹配，通常采用小间隙配合，既保证安装时能顺利插入，又不会因为间隙过大导致定位偏移。在实际应用场景中，这类结构如果用在小型工装的定位环节，通常会选用45号钢作为毛坯材料，表面做发黑处理提升防锈能力，环形内孔根据使用需求可以加装铜套降低磨损，延长零件的使用寿命；如果用在对重量有要求的自动化设备附件上，

　　也可以选用铝合金材质，通过阳极氧化提升表面硬度，在保证结构强度的前提下降低整体重量。建模过程中需要特别注意不同特征交接处的圆角处理，环形主体与凸台的交接位置不能采用直角连接，需要根据零件的受力大小设置合理的过渡圆角，分散应力传递路径，避免零件在受交变载荷时出现应力断裂；凸台上的卡槽棱边需要做微小的倒角处理，既方便装配时相邻零件的凸棱顺利导入，也能避免棱边过于锋利划伤操作人员。这类零件虽然结构不算复杂，但覆盖了机械设计中同轴度控制、定位基准选择、安装空间校核、工艺圆角处理等多个核心基础知识点，是练习三维建模时非常好的训练载体，能帮助初学者快速建立从建模到加工、装配的全流程设计思维，避免出现只关注外观造型、忽略实际工艺与装配要求的设计问题。在尺寸校核环节，需要重点确认环形内孔的尺寸公差与穿装轴的公差带匹配，通常定位用的环形孔采用H7公差等级，与轴的g6公差形成间隙配合，保证装配顺畅的同时不会出现过大的配合间隙；凸台的安装面平面度公差需要控制在0.05mm以内，保证与安装基板贴合时不会出现倾斜，导致环形孔的轴线与安装基准面出现垂直度偏差，影响穿装轴的转动灵活性。
