波浪花边锥形盛具结构设计方案

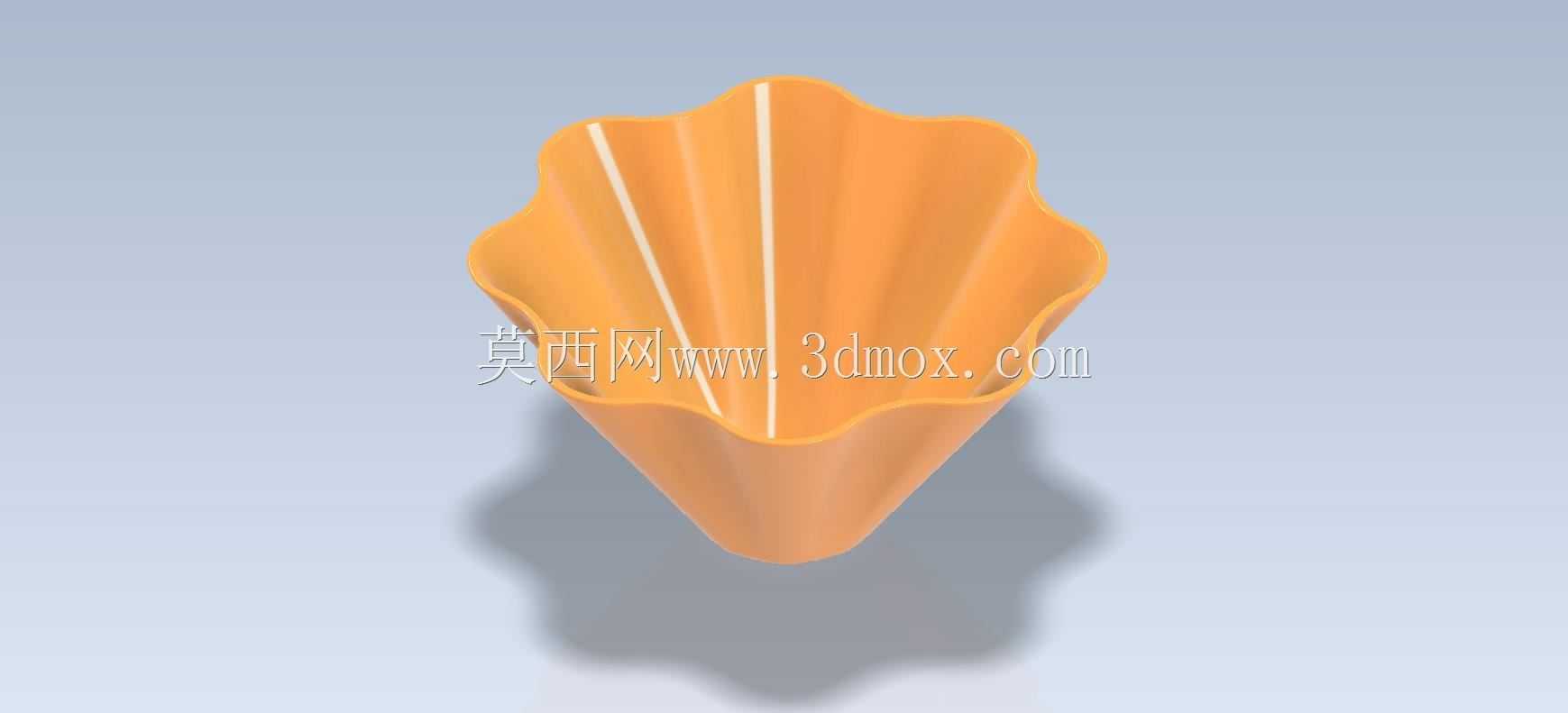

　　日常生产与生活场景中，这类带波浪花边的锥形盛具应用覆盖范围极广，小到餐饮场景的甜品盛放碗、零食收纳容器，大到轻工生产线上的小型物料中转料斗、实验室耗材承托件，都能见到这类结构的身影。不同于常规直壁或圆弧收口的容器，花边结构的设计并非单纯为了外观装饰，从工程实用角度出发，花瓣状的外翻边缘首先能提升容器整体的抗形变能力，薄壳结构在受径向挤压时，波浪形的折边相当于连续布置的加强筋，能在不增加壁厚的前提下，把边缘部位的结构刚度提升40%以上，避免日常取放、堆叠过程中出现边缘卷边、开裂的问题。

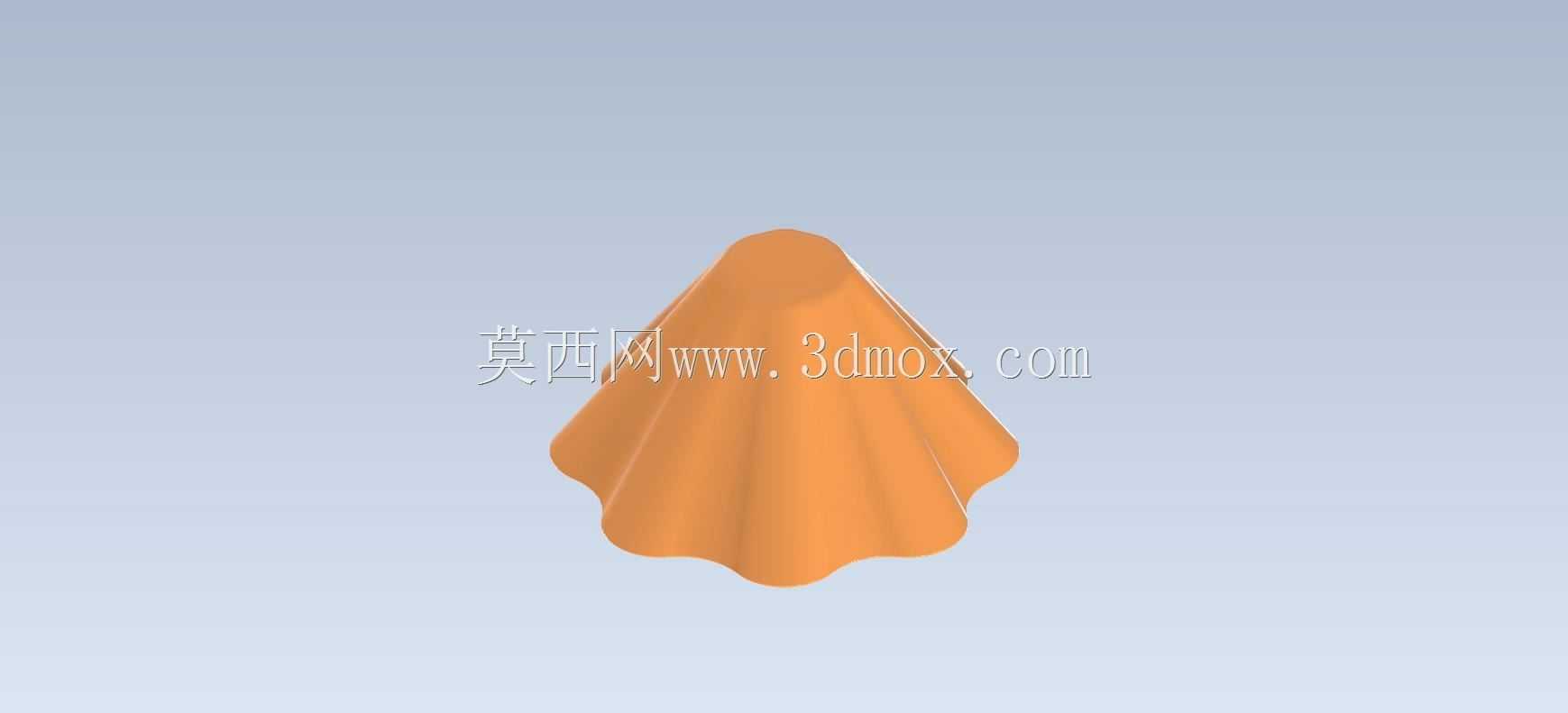

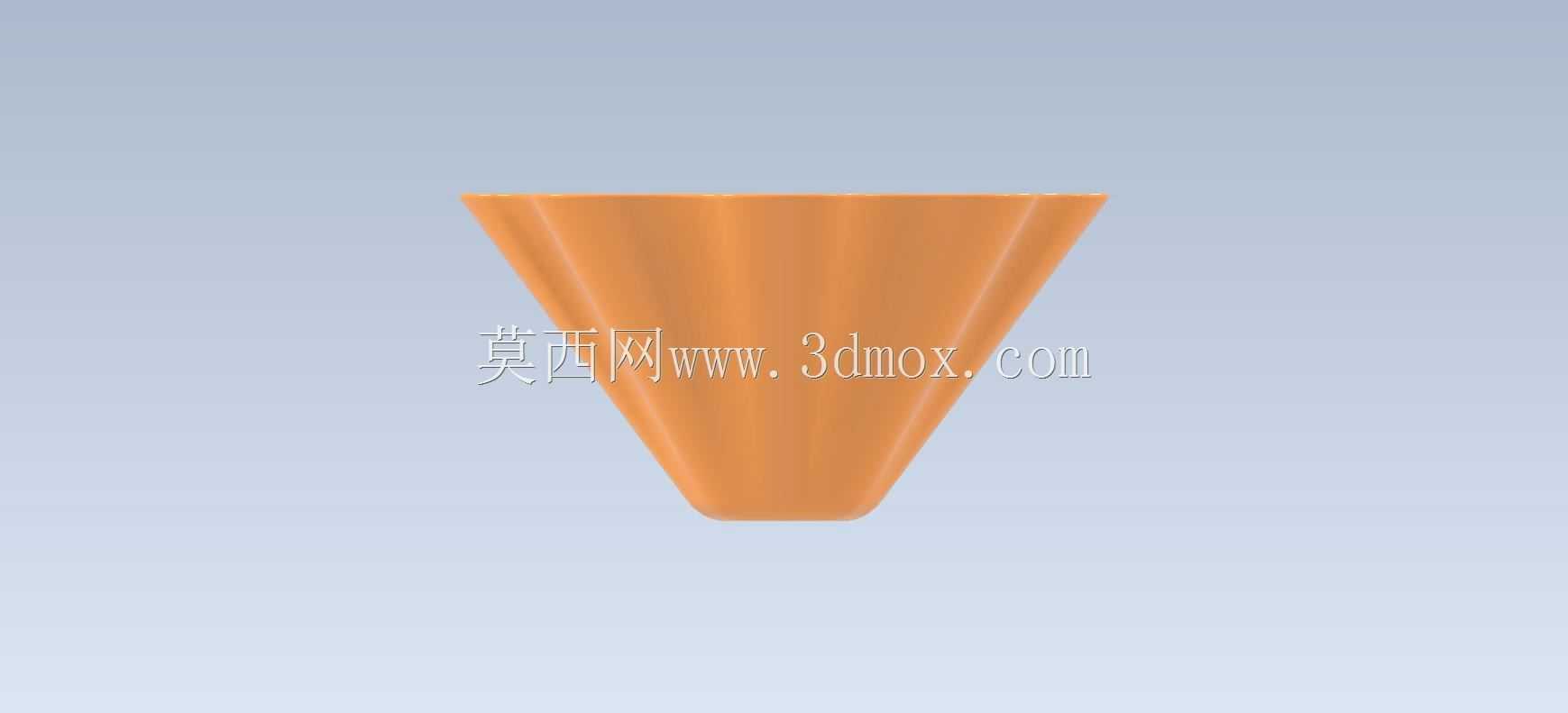

　　从设计思路层面拆解这个结构，核心逻辑是用回转体基础特征叠加边界波形扫掠完成整体建模，首先确定锥形主体的拔模角度，这个角度需要兼顾两个核心需求：一是堆叠嵌套时的顺畅性，角度过小会导致多个同规格盛具嵌套后卡滞无法分离，角度过大则会浪费盛放空间、降低堆叠收纳的密度，常规民用或轻工使用场景下，拔模角度控制在7°到10°区间最为合理。其次是底部的安装与放置边界，平底结构的直径需要匹配常规置物平面的尺寸要求，底部做0.8mm到1.2mm的圆角过渡，既可以避免薄壳件底部应力集中导致的受压破损，也能防止锐边划伤放置台面或者操作人员的手部。

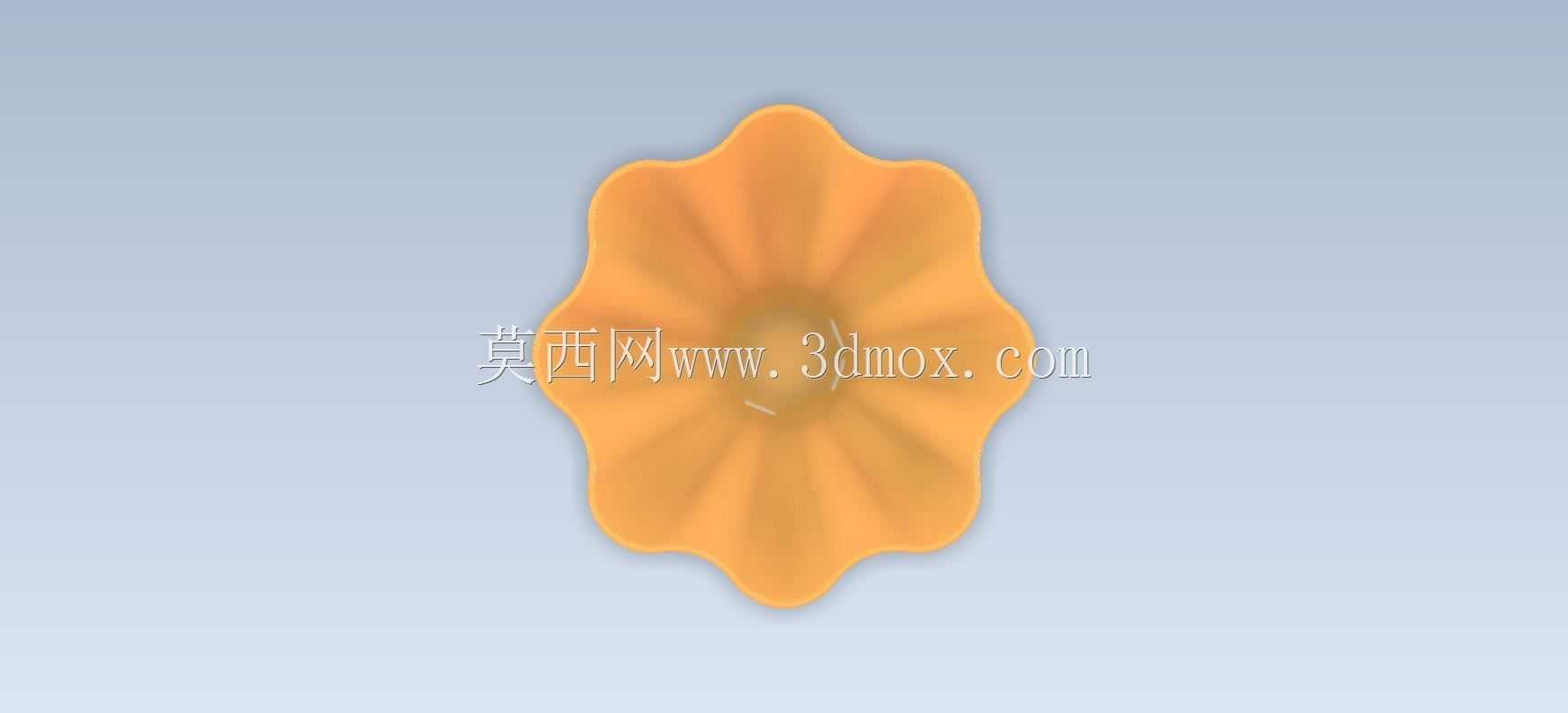

　　波浪花边的参数设计是整个结构的重点，首先要确定花边的波峰波谷数量，数量过少会导致边缘加强效果不足，握持时贴合度差；数量过多则会提升加工难度，不管是注塑成型还是钣金冲压，过多的波形折边都会提升模具的加工复杂度，同时导致脱模阻力增大，常规尺寸（口径120mm到180mm区间）的盛具，波数控制在8到12个最为适宜。波峰的凸起高度不宜过高，控制在10mm到15mm区间即可，过高的波峰会导致盛具加盖适配性下降，也会在堆叠时出现相邻盛具波峰错位卡滞的问题；波谷位置与锥形主体的衔接处需要做顺滑的曲面过渡，避免出现曲率突变，否则在注塑成型时这个位置容易出现缩痕、应力集中，钣金加工时则会出现拉伸破裂的问题。

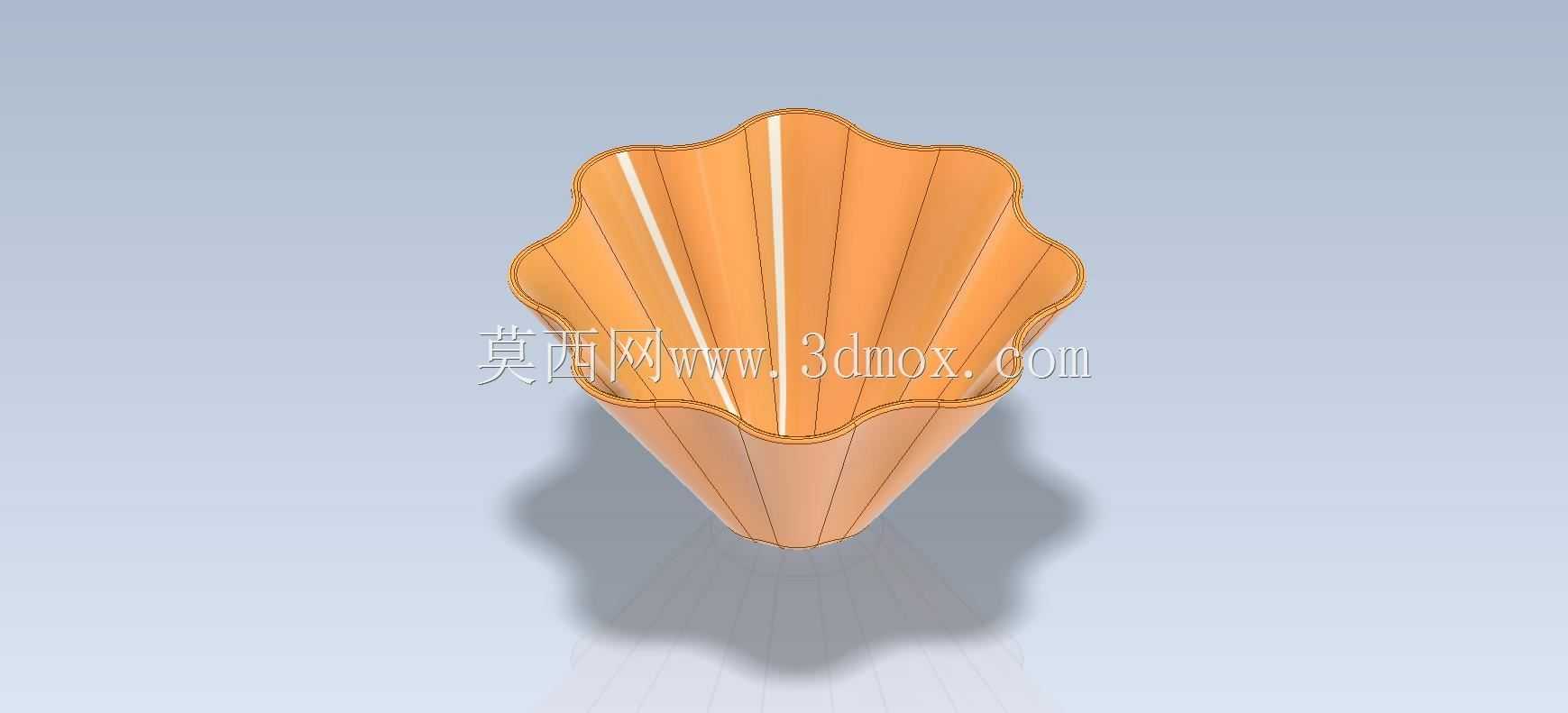

　　功能特性层面，这类锥形盛具的内壁做光滑连续曲面设计，没有多余的凸台或凹槽，一方面便于盛放物料后快速清洁，无清洁死角，另一方面在作为生产线中转料斗使用时，光滑内壁能减少细小颗粒、粉状物料的挂壁残留，提升物料中转的效率。外翻的花边结构同时可以作为握持位，取放时手指刚好卡在波谷位置，相比光滑的直壁容器，握持摩擦力提升60%以上，即使沾有少量水渍、油污也不容易滑落。如果是作为食品接触类容器使用，整个内壁的曲面曲率半径全部控制在R3以上，符合食品接触材料的成型规范，不会出现曲率过小的位置残留食品残渣、滋生细菌的问题。

　　安装与适配边界方面，这类盛具如果是作为设备配套的料斗使用，底部可以根据需求设计定位止口，与设备的安装基座做间隙配合，止口的配合公差选H8/h7即可，既可以保证安装定位的精度，也能方便快速拆卸清洁。如果是独立使用的民用盛具，底部可以增加0.5mm深度的环形防滑槽，粘贴硅胶防滑垫后放置在光滑台面时不会出现滑移。整体壁厚根据加工工艺不同做对应调整，采用食品级PP注塑成型时，壁厚均匀控制在1.5mm到2mm，避免壁厚不均导致的缩水变形；采用304不锈钢钣金冲压成型时，壁厚选择0.4mm到0.6mm即可，配合花边的加强结构，整体强度完全满足日常使用需求。

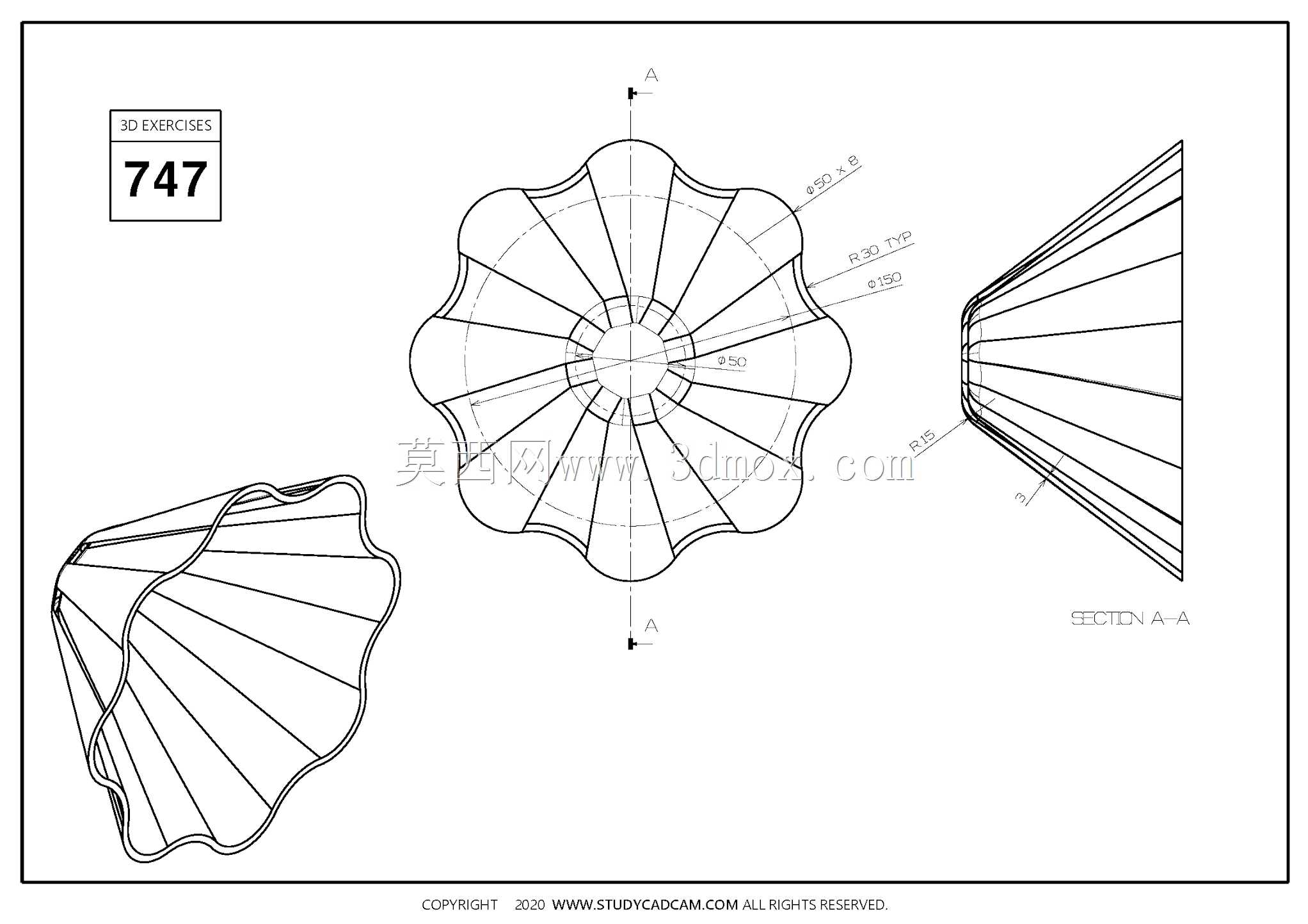

　　建模过程中需要注意曲面的连续性检查，主体锥面与花边扫掠面的衔接处要保证G2连续，避免出现棱线，一方面提升外观的流畅度，另一方面也能减少成型过程中的应力集中。很多新手在做这类练习模型时，容易出现波形阵列后曲面错位、衔接处出现缝隙的问题，正确的建模逻辑是先绘制整体的回转主体，再提取顶部边缘线做波形的偏移调整，用扫掠或者放样特征生成花边结构，最后做整体的合并与圆角过渡，而不是单独绘制花边再与主体拼接，这样能从根源上避免曲面衔接的瑕疵。另外在做工程图输出时，需要标注清楚波峰波谷的位置度公差、锥面的拔模角度、底部的平面度要求，平面度控制在0.2mm以内即可，保证放置时不会出现晃动。

　　实际应用中，这类结构还可以根据场景需求做衍生调整，比如作为烘焙使用的烤碗时，可以在花边位置增加透气缺口，烘烤过程中方便热气排出；作为工业上的小零件收纳盒时，可以在波峰位置做标识卡槽，插入分类标签便于零件管理；作为花艺使用的花器时，可以在花边的波谷位置预留花茎固定卡口，方便花材的造型固定。不管是哪种衍生场景，核心的锥形主体加波浪花边的结构逻辑不变，都是在保证结构强度的前提下，最大化提升使用的便利性，同时兼顾外观的辨识度，避免常规直壁容器的单调感。
