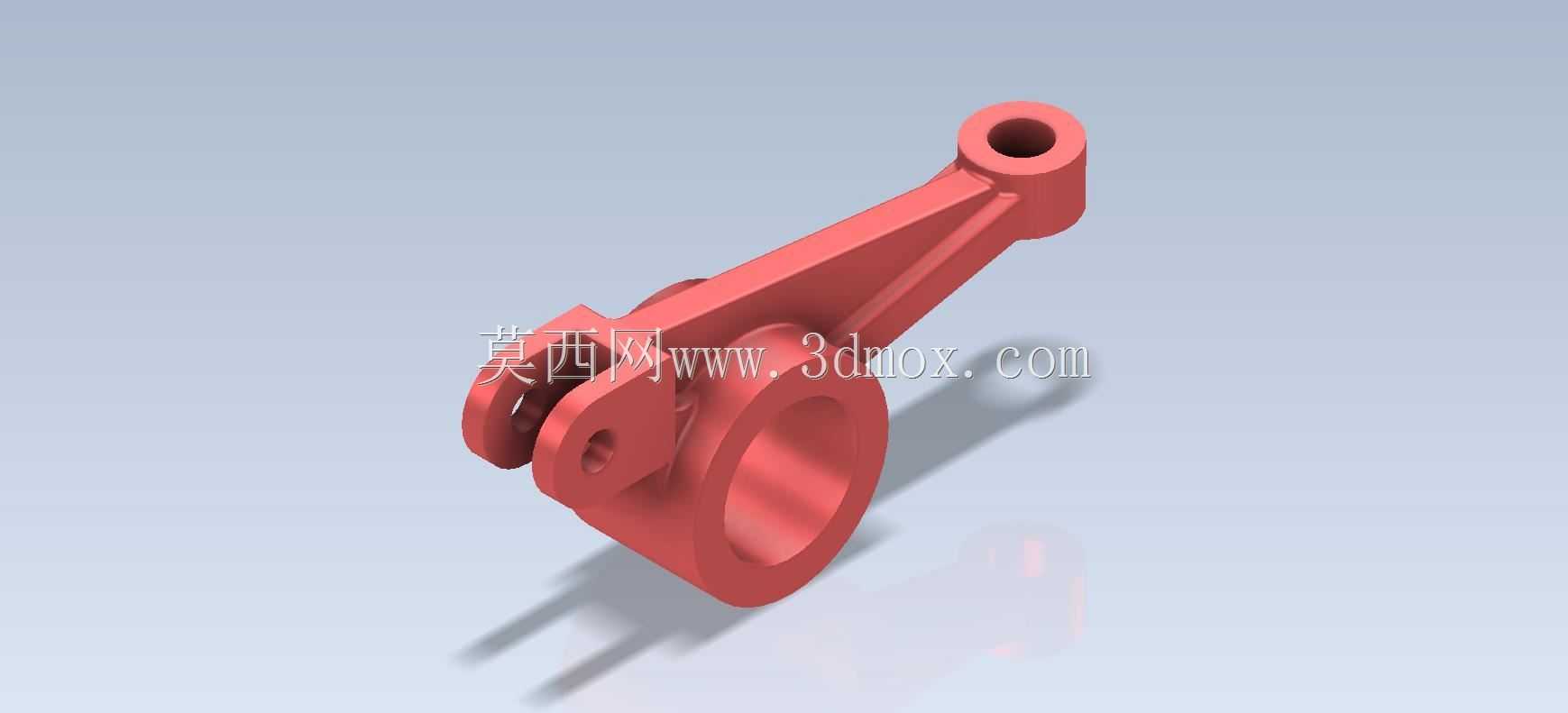

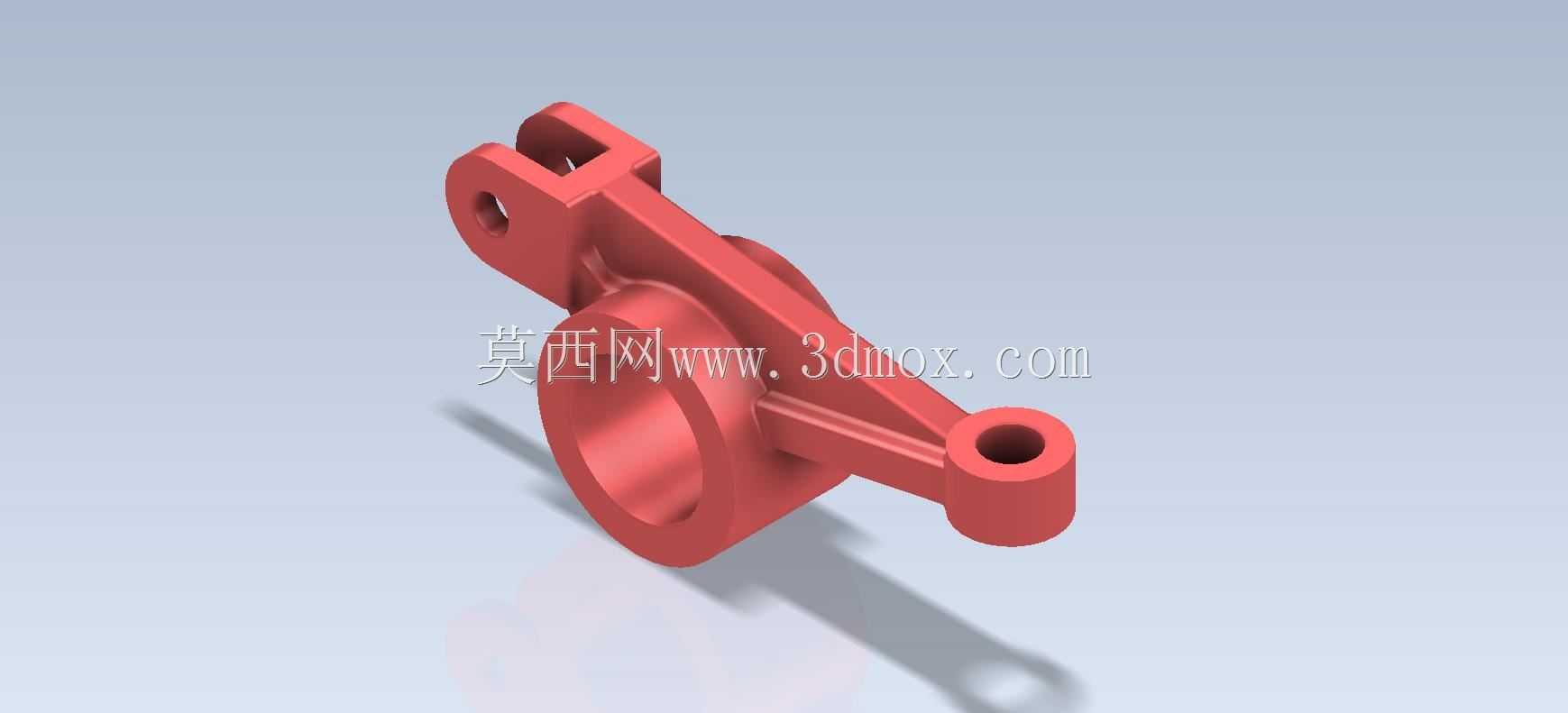

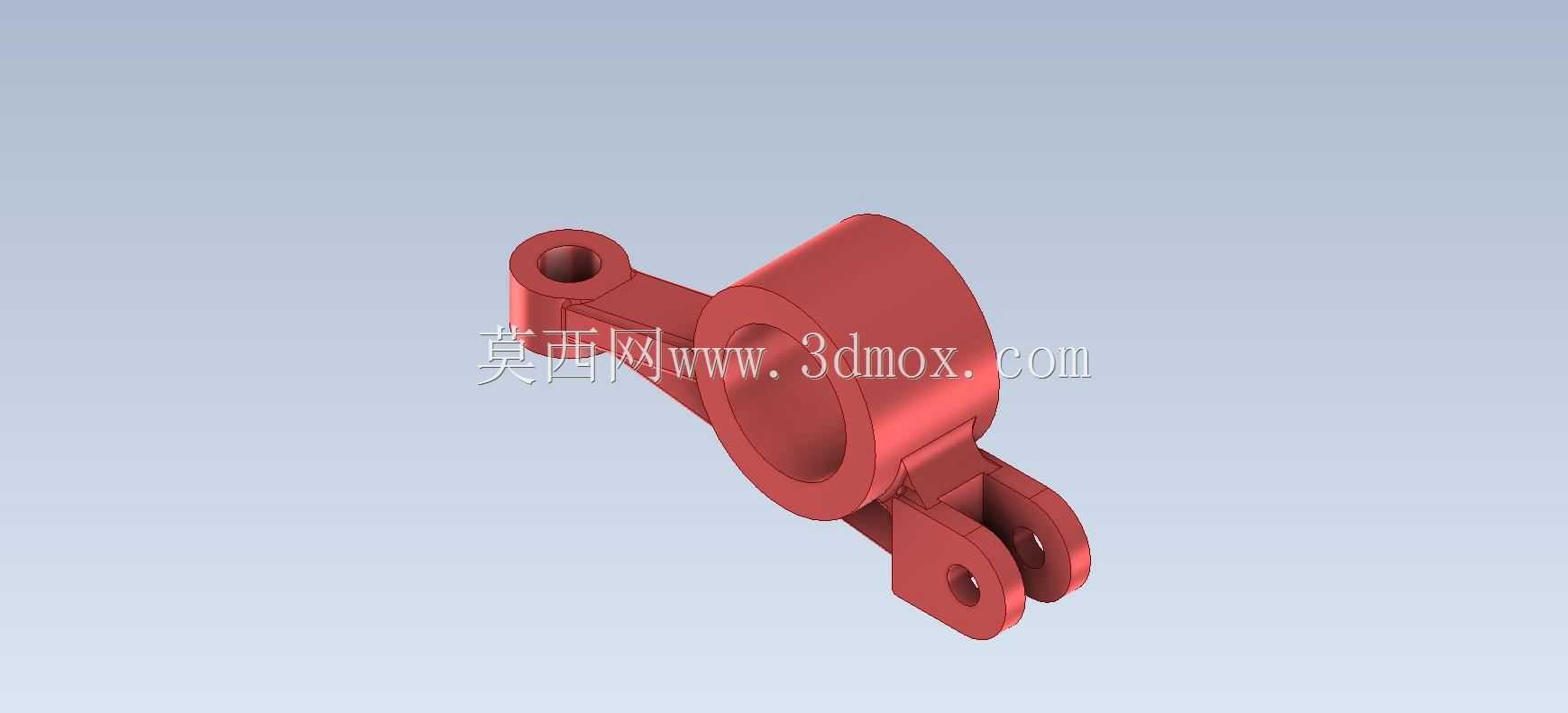

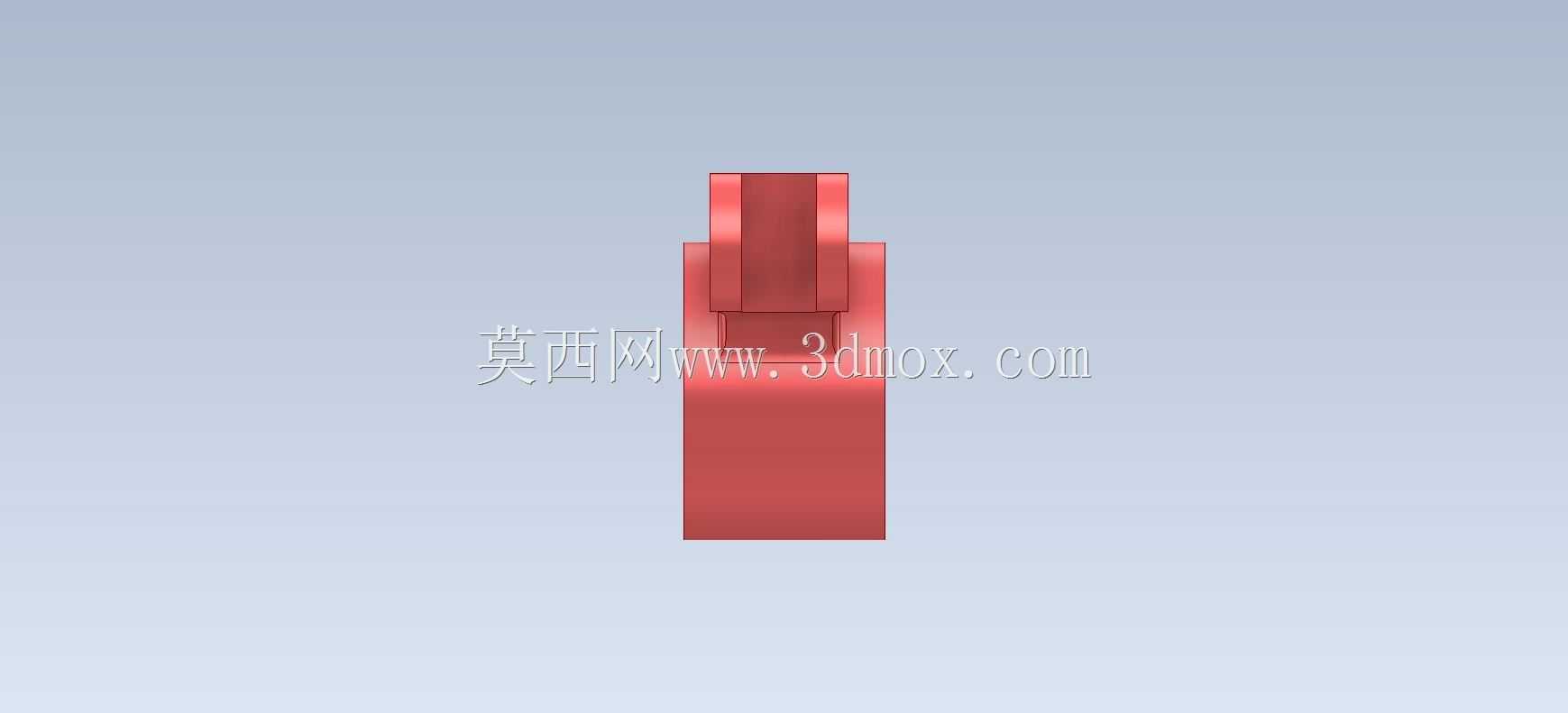

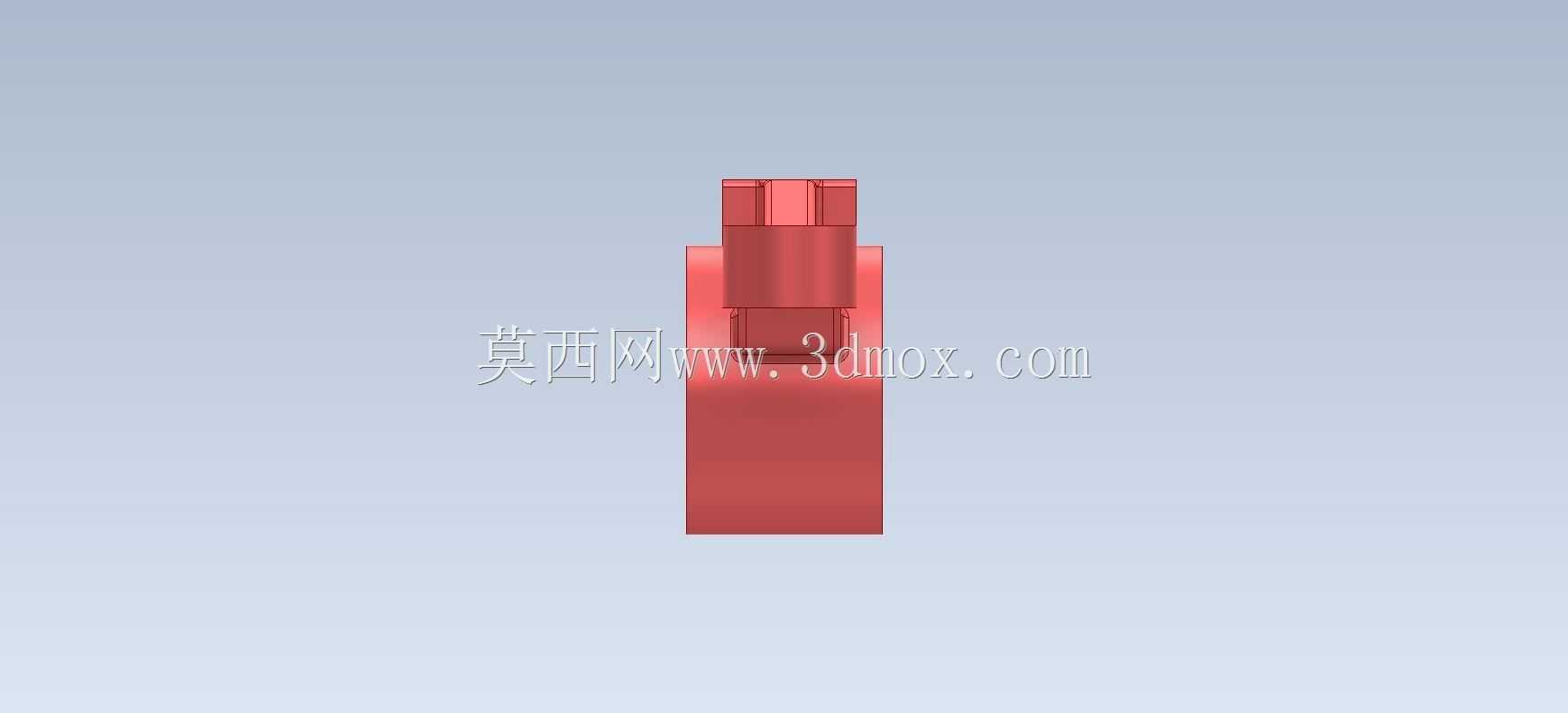

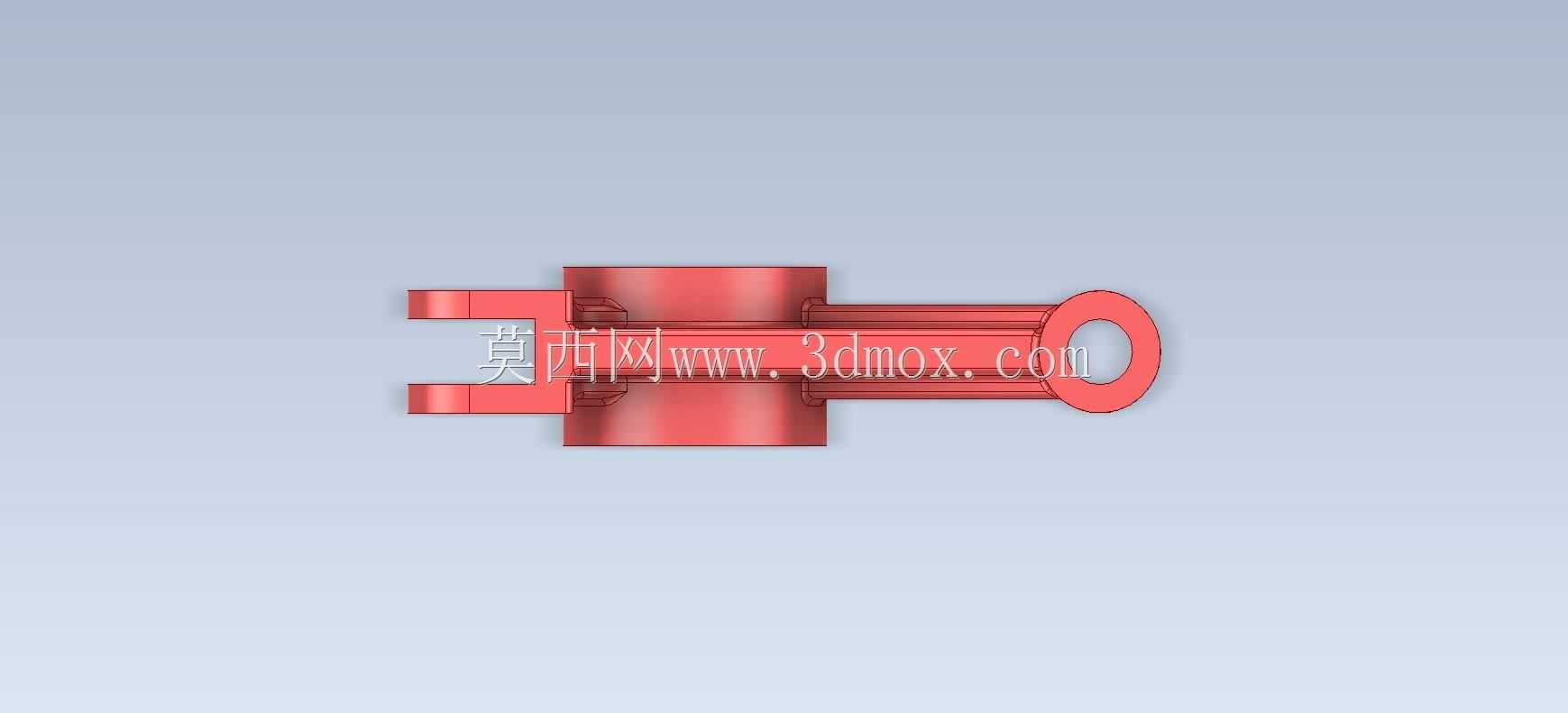

机械传动摇臂结构三维建模练习作品

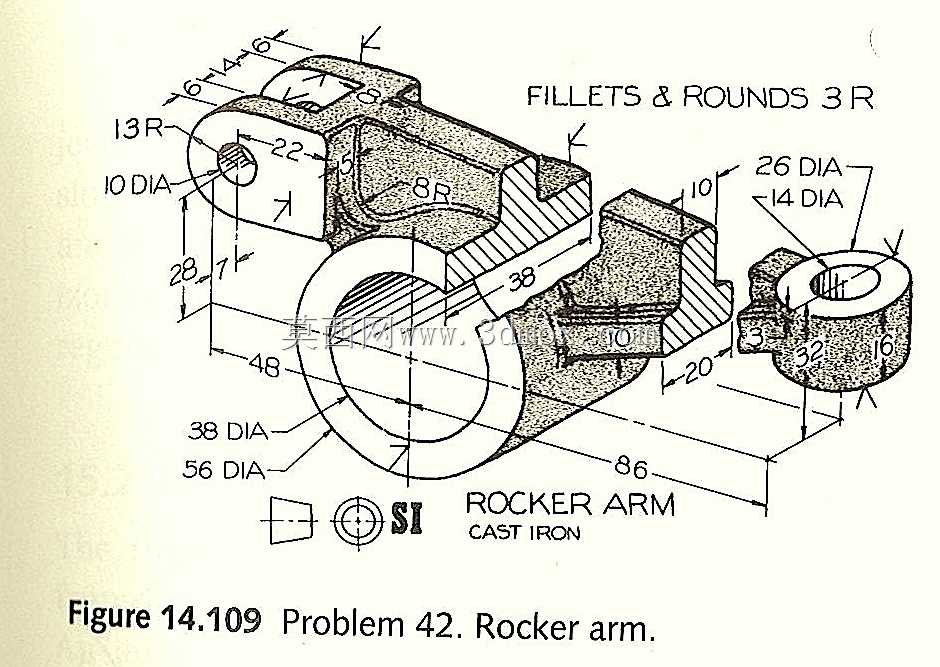

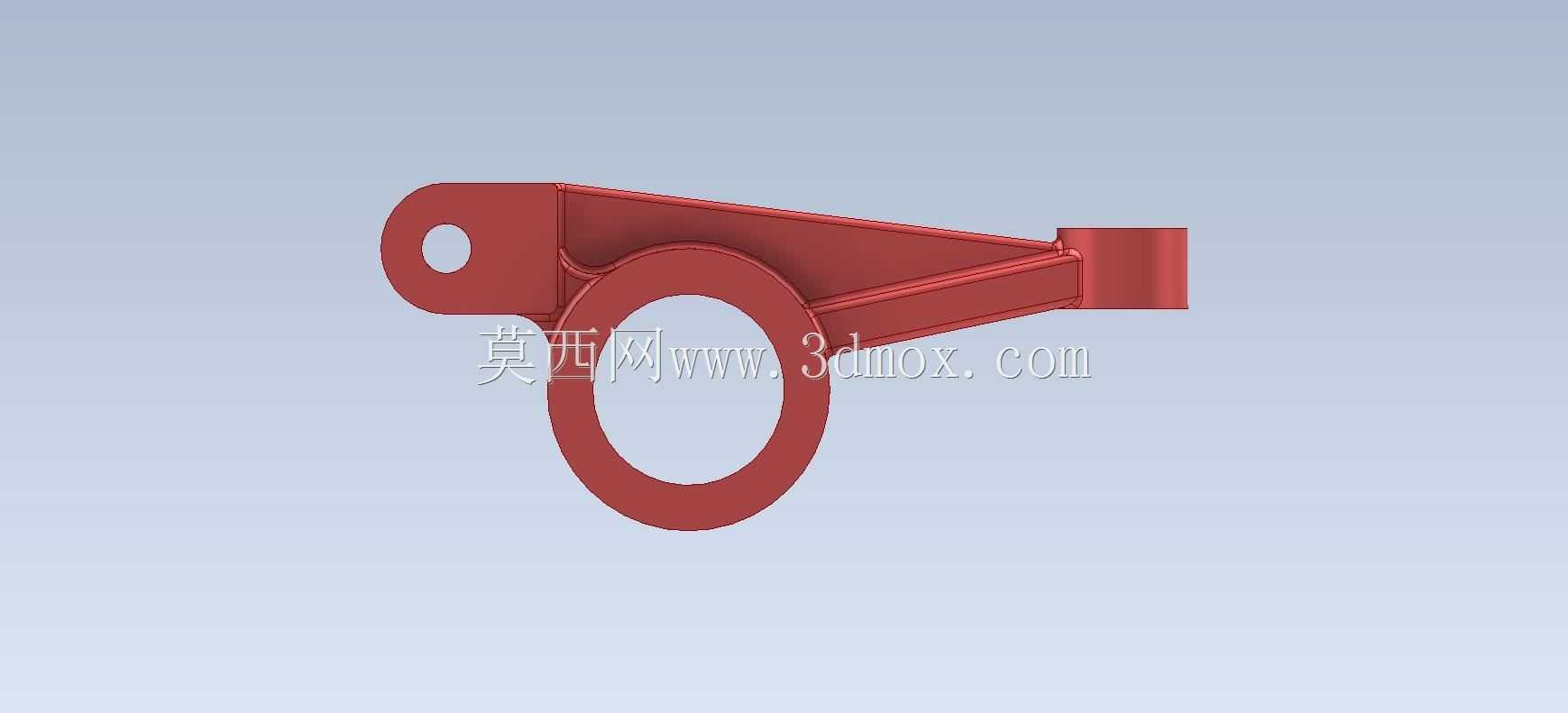

　　这类摇臂构件常见于中小功率内燃机配气机构、轻工机械往复进给单元以及小型自动化设备的行程换向机构中，核心作用是将旋转轴的圆周运动转化为指定行程的往复摆动，或是把直线驱动件的推力传递为定角度的摆转动作，是机械传动系统里实现运动形式转换的典型中间构件。从结构上看，该摇臂采用一体化铸钢或球铁基体设计，主体大孔径端为旋转支撑位，用于与固定心轴配合，内孔需预留衬套安装余量，工作状态下绕该轴心做定角度往复转动，孔壁的粗糙度、圆柱度公差直接影响整体传动的平稳性与使用寿命，设计时通常会在孔端预留润滑油槽或油杯安装位，降低铰接副的磨损速率。从支撑端向外延伸的长臂末端设置小直径铰接孔，用于连接推杆、连杆或者执行端接头，

　　该孔的中心距是决定摇臂传动比的核心参数，直接关联执行端的行程大小，设计时需严格控制两孔中心距的尺寸公差，同时保证两孔轴线的平行度要求，避免传动过程中出现卡滞、偏磨问题。长臂与主体支撑座的过渡区域采用大圆角加厚结构，抵消摆转过程中产生的弯曲应力，避免交变载荷下出现应力集中断裂的问题，靠近支撑端的凸耳结构为限位或复位弹簧安装位，用于摇臂回程时的位置限定，或是附加复位驱动力，保证构件在无负载状态下能回到初始工位。在实际设备装配中，该摇臂的安装边界需要重点考量：支撑孔的轴向定位台阶高度决定了摇臂在轴向上的窜动量，通常控制在0.1-0.3mm之间，既保证转动灵活，又避免轴向窜动带来的传动误差；末端铰接孔的连接销需要做防脱设计，

　　通常采用开口销或者轴用挡圈限位，防止高速摆动过程中连接件脱出。设计这类摇臂时，首先要根据执行端所需的摆角、输出力大小，通过杠杆比反推两铰接孔的中心距，再结合安装空间的限制确定臂身的轮廓走向，避免运动过程中与周边机架、其他传动构件发生运动干涉；臂身的截面形状采用变截面设计，靠近支撑端的位置截面厚度更大，向末端逐渐收窄，在保证整体结构强度的前提下尽可能降低构件自重，减少摆转过程中的惯性冲击，提升高速往复运动下的响应速度。建模过程中需要重点处理各相交特征的过渡圆角，尤其是臂身与支撑座连接的根部区域，圆角半径不能过小，否则实际生产铸造时容易出现浇铸不足、应力集中的问题，同时铰接孔的端面需要预留加工余量，

　　保证后续机加工后端面与孔轴线的垂直度满足装配要求。这类摇臂在实际工况中承受的是交变弯曲载荷，除了结构尺寸设计外，材质选择通常根据载荷大小确定，轻载场合可采用铝合金压铸降低自重，中载场合采用45号钢模锻后做调质处理，重载冲击场合则采用合金铸钢并做表面淬火处理，提升铰接孔位置的耐磨性能。在装配调试环节，摇臂与心轴的配合间隙需要根据工作转速调整，低速工况下间隙可控制在0.05mm以内，高速摆动工况下需要适当放大间隙并采用压力润滑，避免热胀后出现抱轴故障。
