杠杆式手动操纵连接臂结构设计

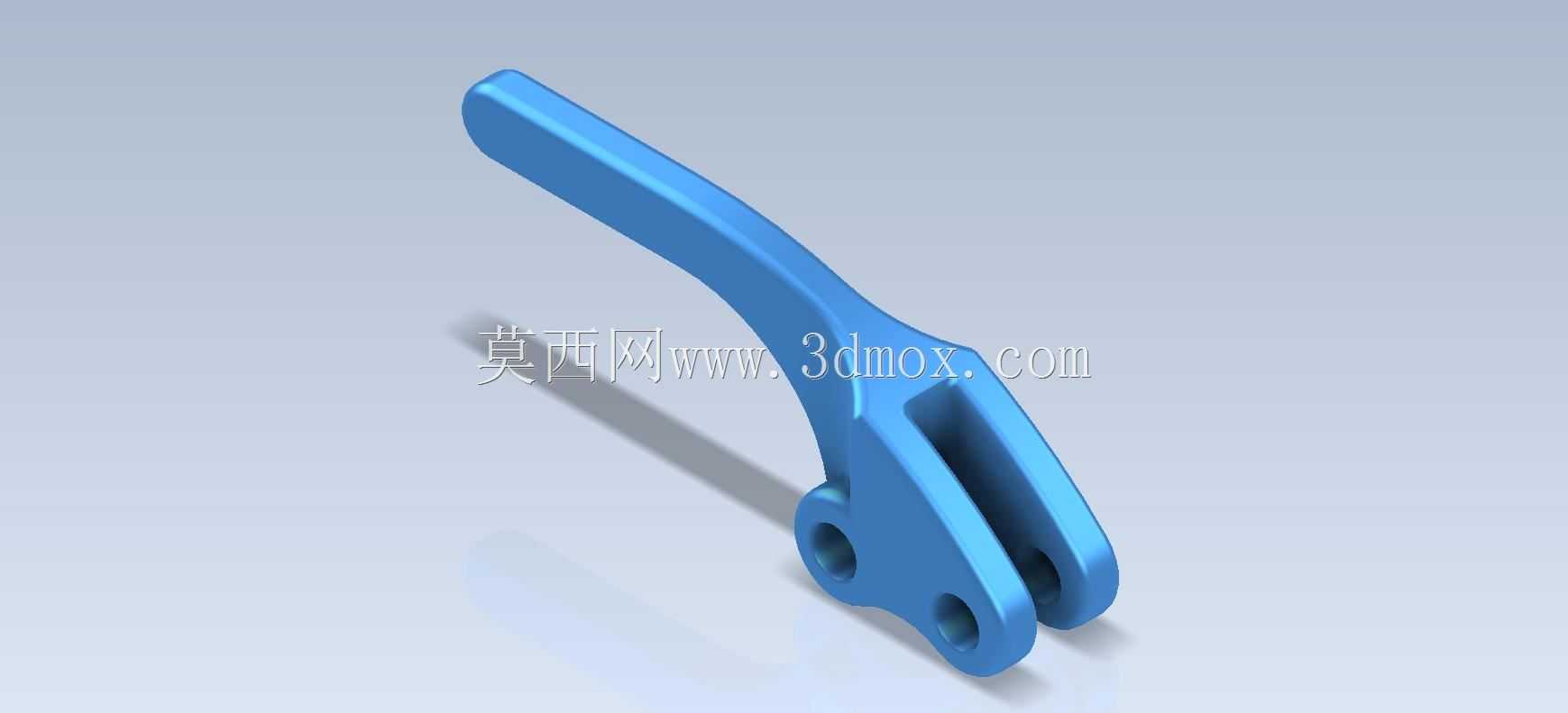

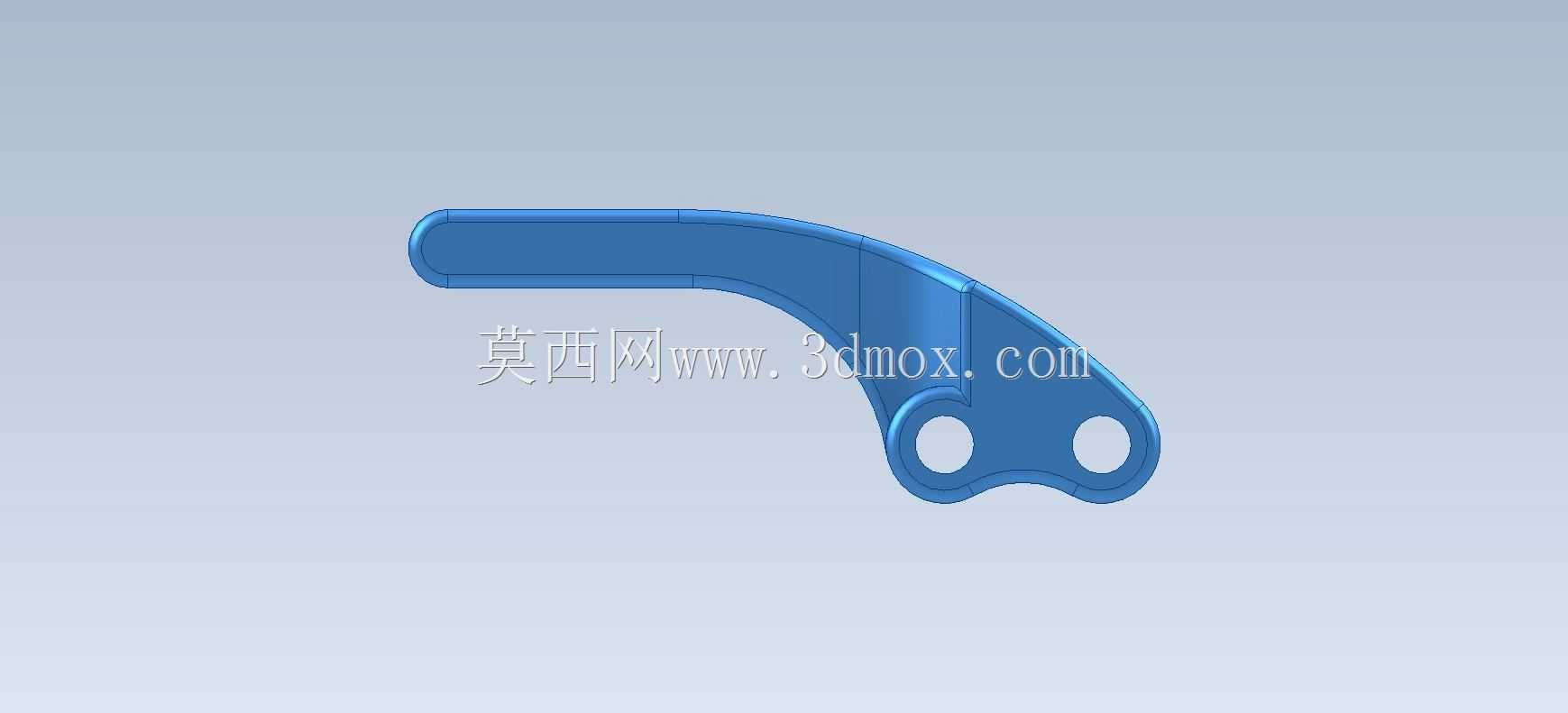

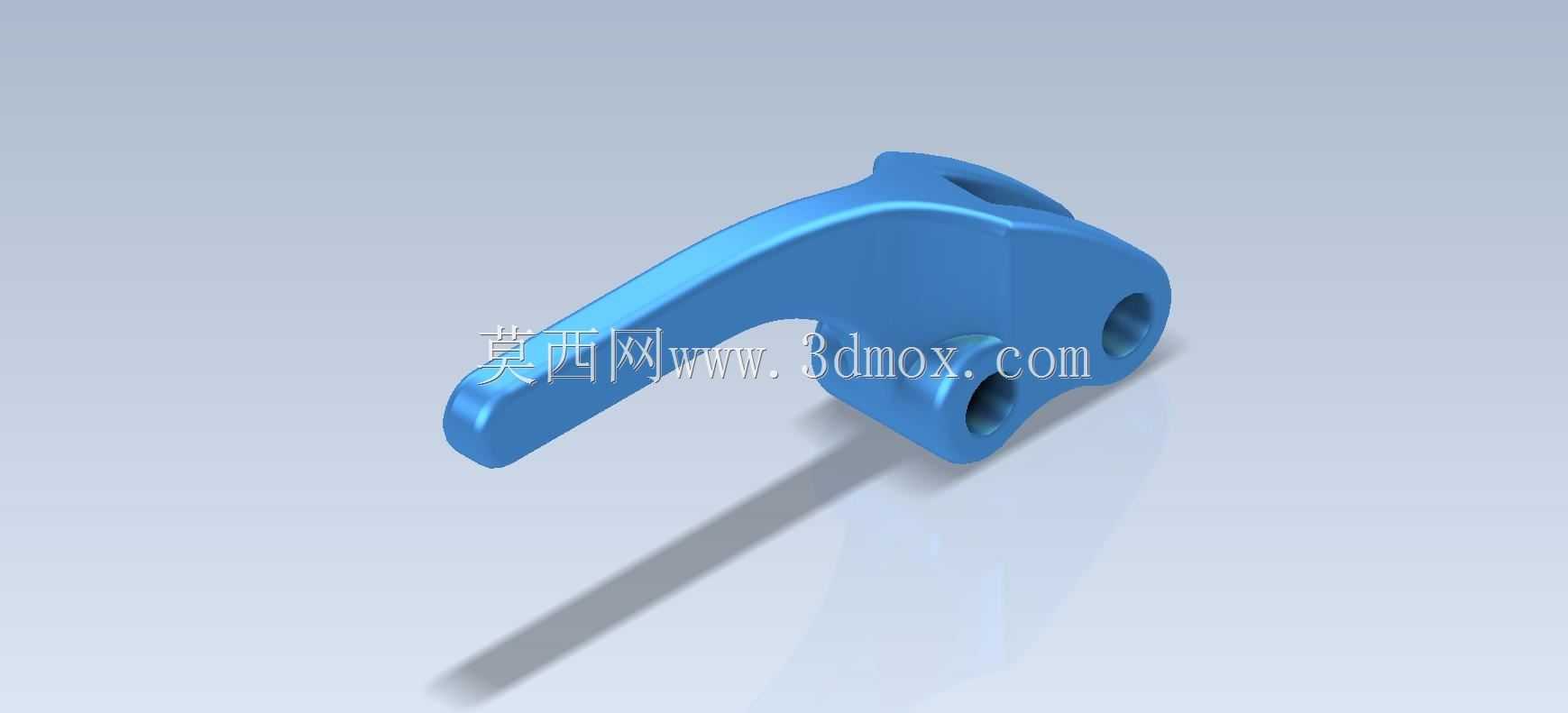

　　这类杠杆式操纵臂属于手动操纵机构里的核心传力零件，常见于中小型机床的档位切换、工装夹具的快速锁紧、小型工程机械的手动操作回路，还有部分非标自动化设备的手动应急操作单元上，日常工况里主要承担人手施加的操作力传递，把人手扳动的扭矩转化为另一端铰接部件的直线或者摆动位移，实现机构的档位切换、锁止释放、通路切换这类基础动作。从结构设计逻辑来看，整体采用长悬臂加双叉铰接端的布局，长握持臂做了符合人手施力的弧形过渡，没有尖锐棱角，握持段的截面做了渐变收窄，既保证扳动时的握持贴合度，也避免整段等截面带来的材料冗余，臂身的弧度是按照人手施力的力臂最优角度做的偏移，当人手在握持端施加垂直于臂身的力时，力的传递路径沿着臂身的中性层直达铰接端，

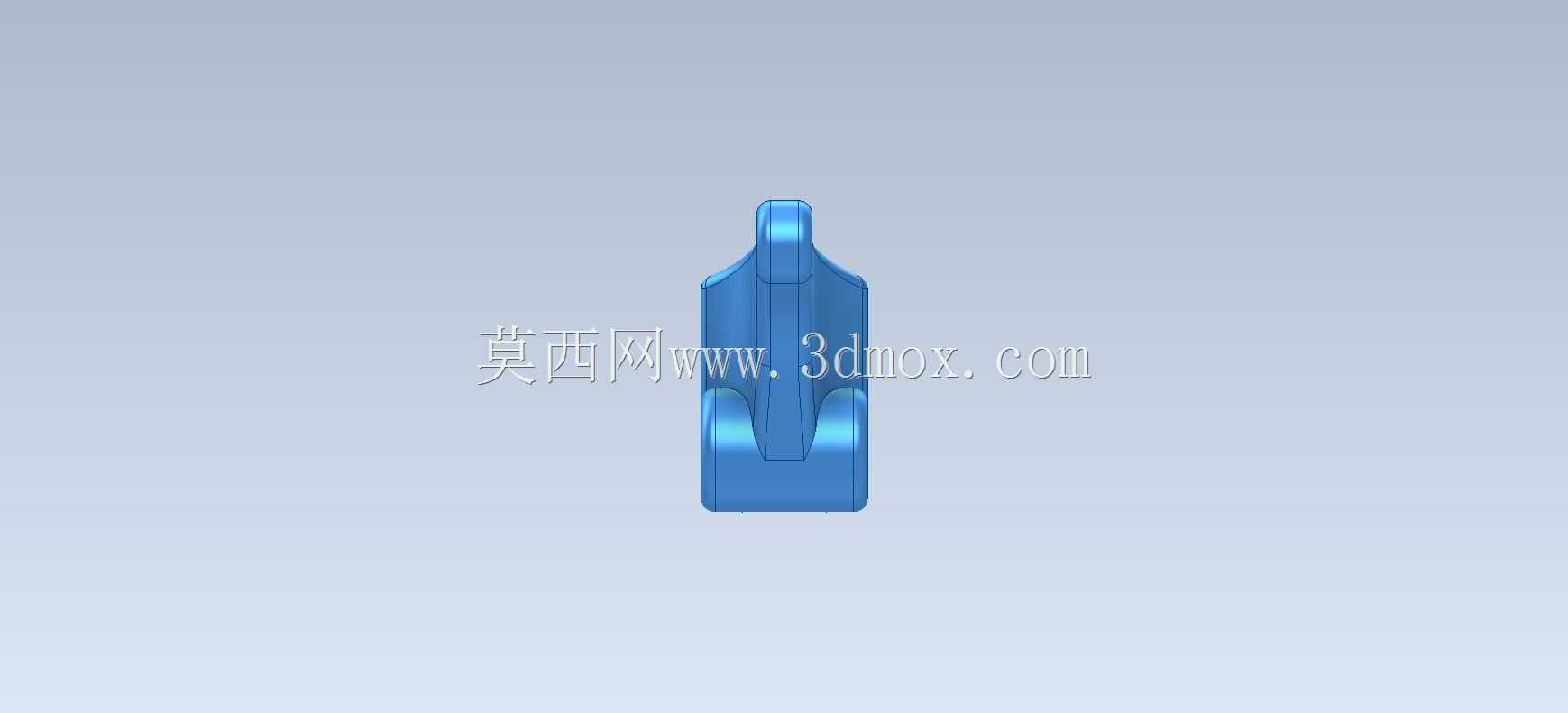

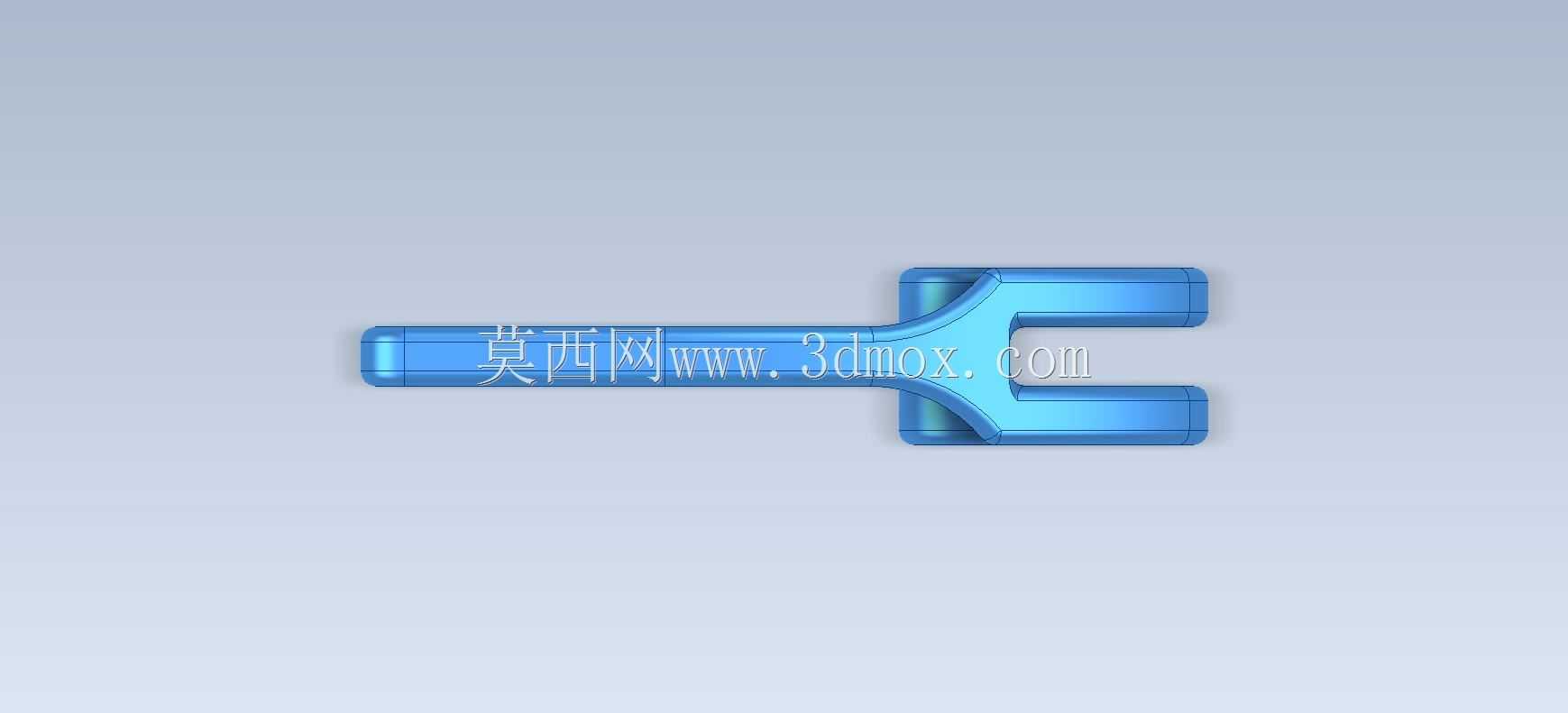

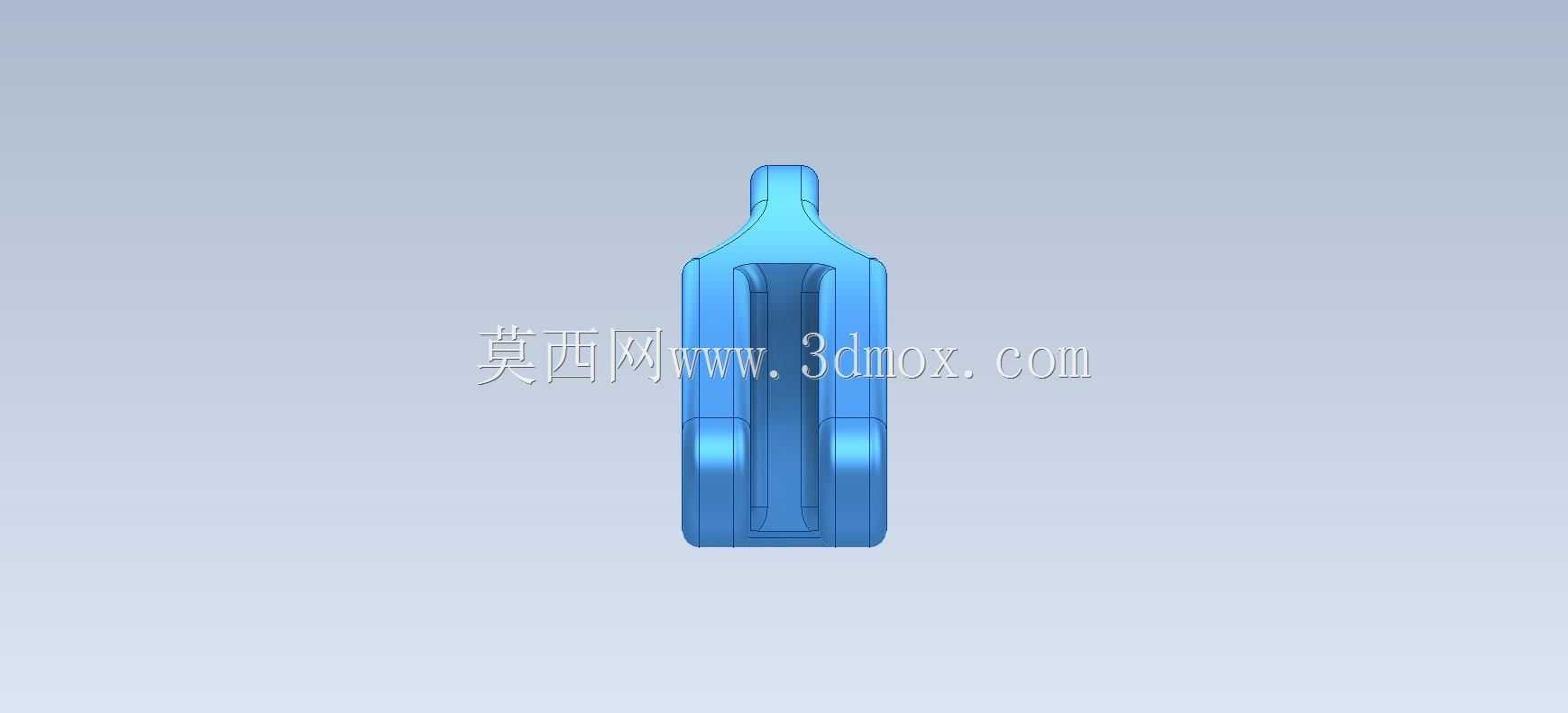

　　不会出现额外的偏载力矩。下端的双叉耳结构是核心的连接部位，两个平行的耳片上同轴加工了铰接孔，安装时可以卡在对应支座的连接耳中间，穿入铰接销之后就能实现稳定的摆动，双叉的间距是按照配套支座的连接厚度留的安装间隙，耳片的厚度经过受力核算，能承受日常扳动时的侧向挤压力，不会因为反复扳动出现耳片张开变形的问题，铰接孔的位置做了局部加厚，避免孔壁在销子的反复挤压下出现磨损失圆。靠近铰接端的位置还做了一个侧向的通孔，这个孔是用来连接传动拉杆或者复位弹簧的，当操纵臂扳动到指定位置后，弹簧可以提供复位力让臂杆回到初始位置，或者通过拉杆拉动远端的执行部件完成动作，这个孔的位置是按照传动比核算过的，能保证扳动全程里拉杆的运动行程在设计范围内，

　　不会出现卡滞或者超行程的问题。从安装边界来看，整个零件的摆动范围是以铰接孔为圆心，臂长为半径的扇形区域，设计安装空间的时候需要预留出这个扇形的无干涉区域，尤其是臂身摆动的两个极限位置，不能和周边的护罩、管线、其他结构件发生碰撞，铰接孔的同轴度是加工时的核心管控项，两个耳片上的孔如果同轴度超差，穿销之后会出现卡滞，扳动手感会非常生涩，长期使用还会加剧销和孔的磨损。臂身的截面采用了近似椭圆的过渡形状，没有直角棱边，一方面是锻造或者注塑成型的时候方便脱模、减少应力集中，另一方面日常操作的时候也不会划伤操作人员的手，表面做氧化或者喷塑处理之后，既能防锈也能提升握持的摩擦力，手上有少量油污的时候也不会打滑。这类零件的受力属于典型的悬臂梁受载，

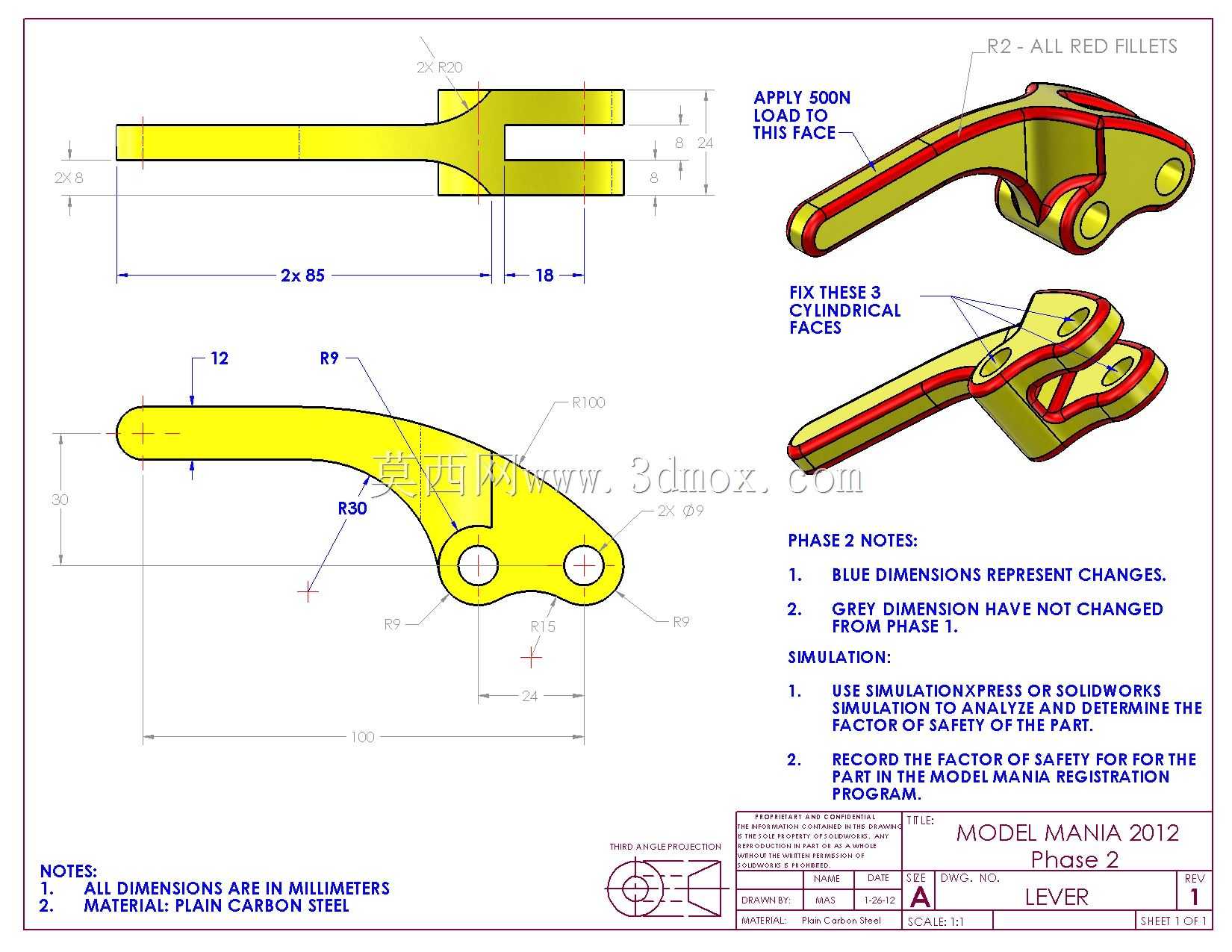

　　设计的时候重点校核的是臂身根部和铰接耳位置的弯曲强度，正常手动操作的力一般在100N到150N左右，按照最长力臂核算下来，根部的弯曲应力远低于常用金属材料的许用应力，日常使用里只要不出现重物砸击或者违规加长力臂扳动的情况，基本不会出现断裂变形的问题。在建模练习的时候，这类零件非常适合练习草图绘制、特征放样、孔位同轴度管控、装配干涉检查这些基础技能，从草图阶段就要先确定铰接孔的基准位置，再以此为基准绘制臂身的引导线，通过扫掠或者放样生成臂身主体，之后再切出双叉耳的结构，最后加工各个孔位，建模过程里要随时注意各个特征的壁厚均匀性，避免出现局部壁厚突变导致的应力集中问题，装配验证的时候要模拟整个摆动行程，检查臂身在两个极限位置和周边零件的间隙，保证至少留有2mm以上的安全间隙，避免加工或者装配误差导致的运动干涉。
