杠杆式双铰接连接操作手柄结构

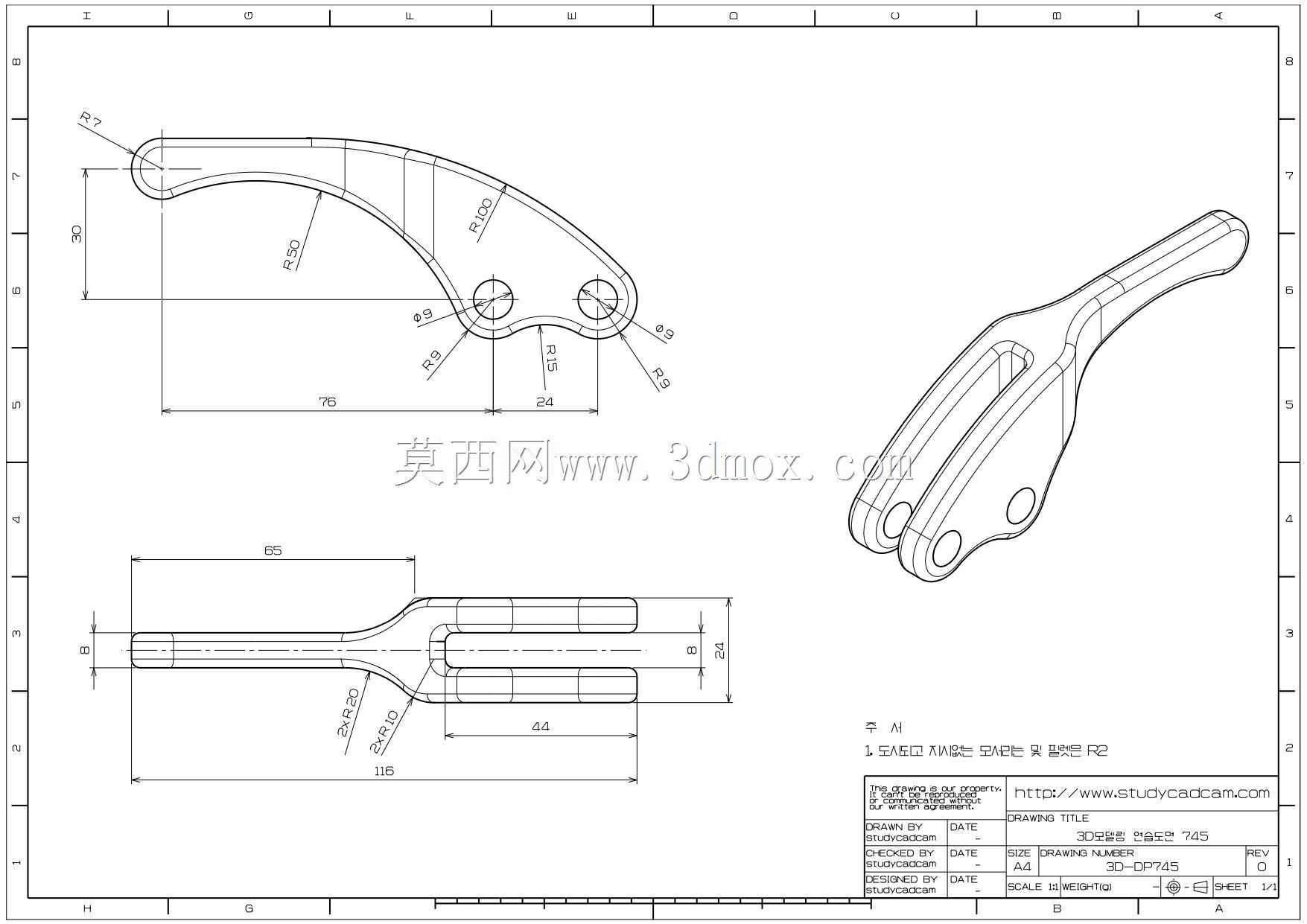

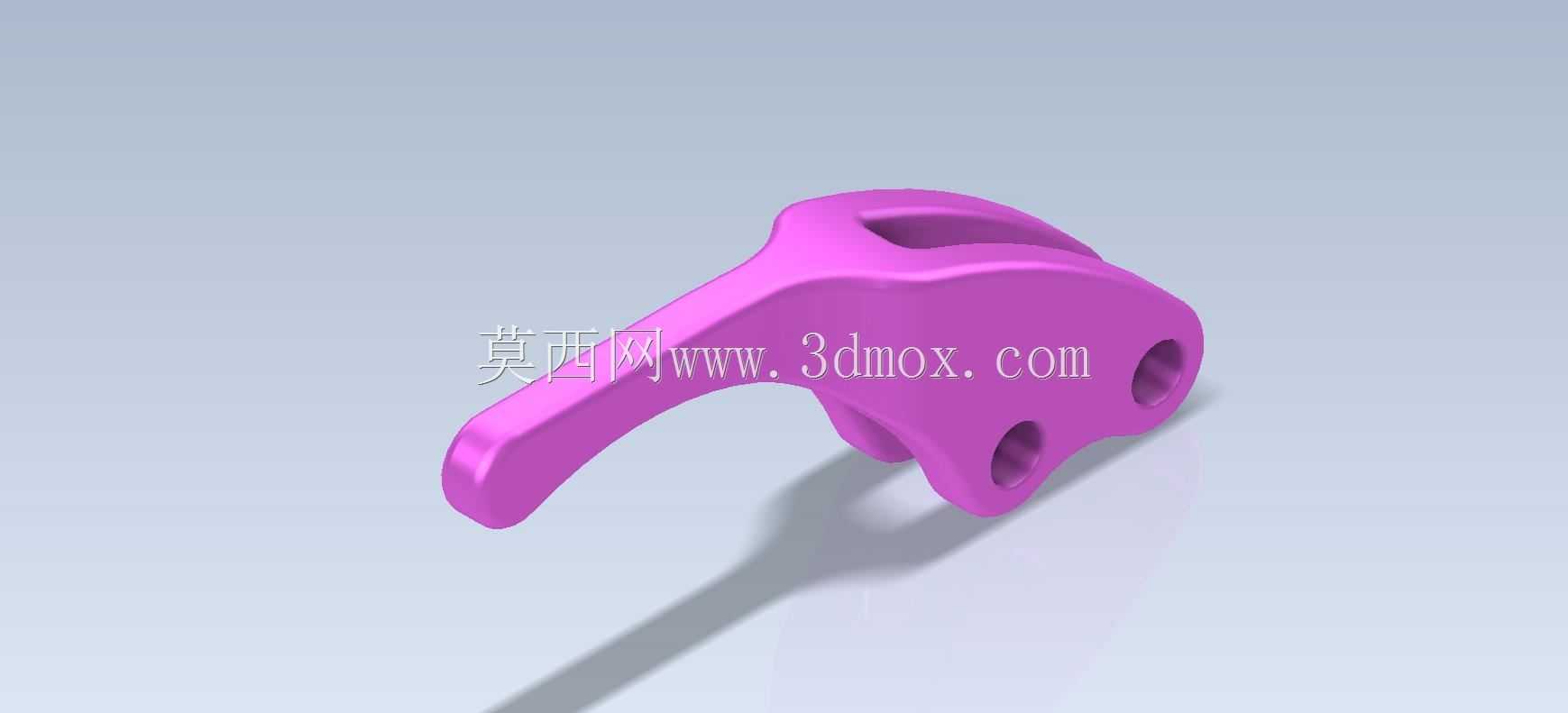

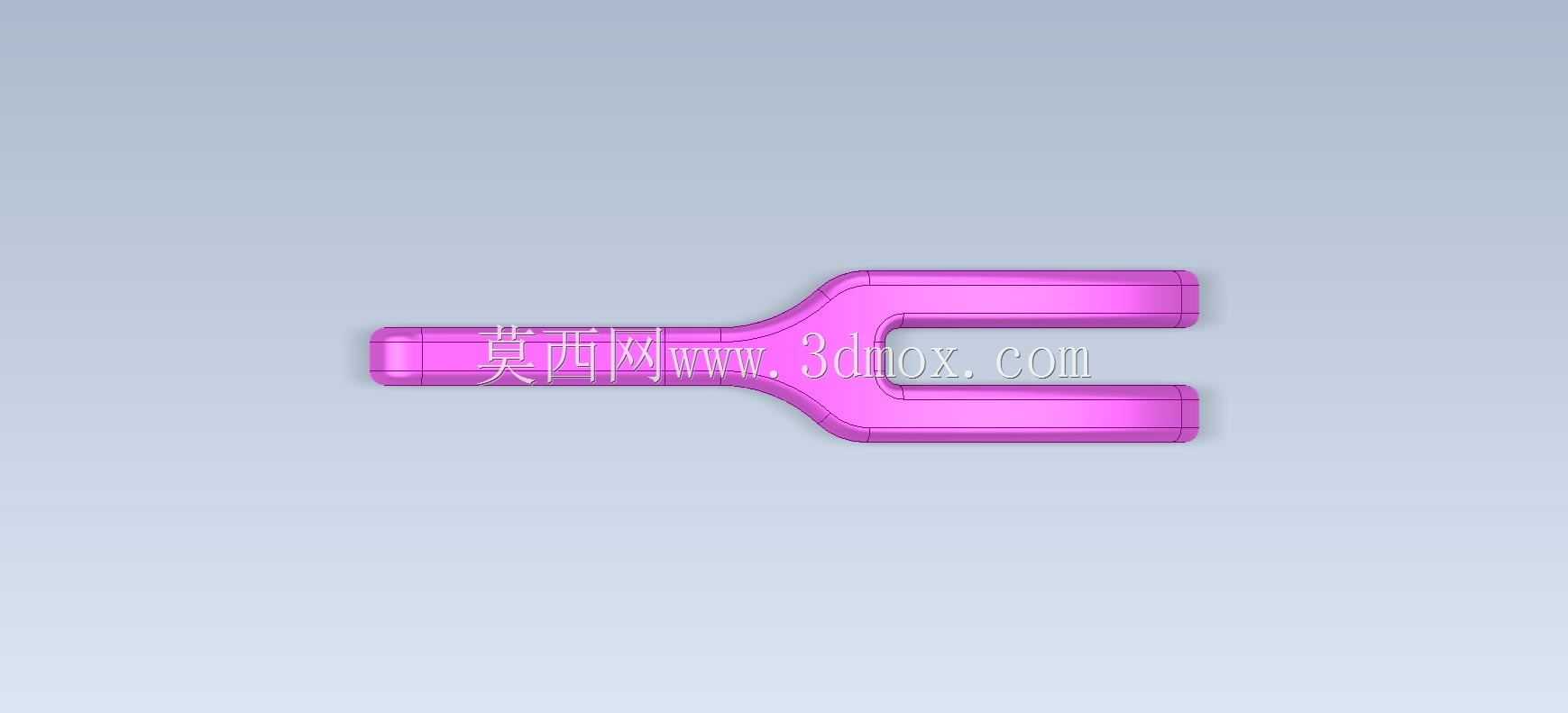

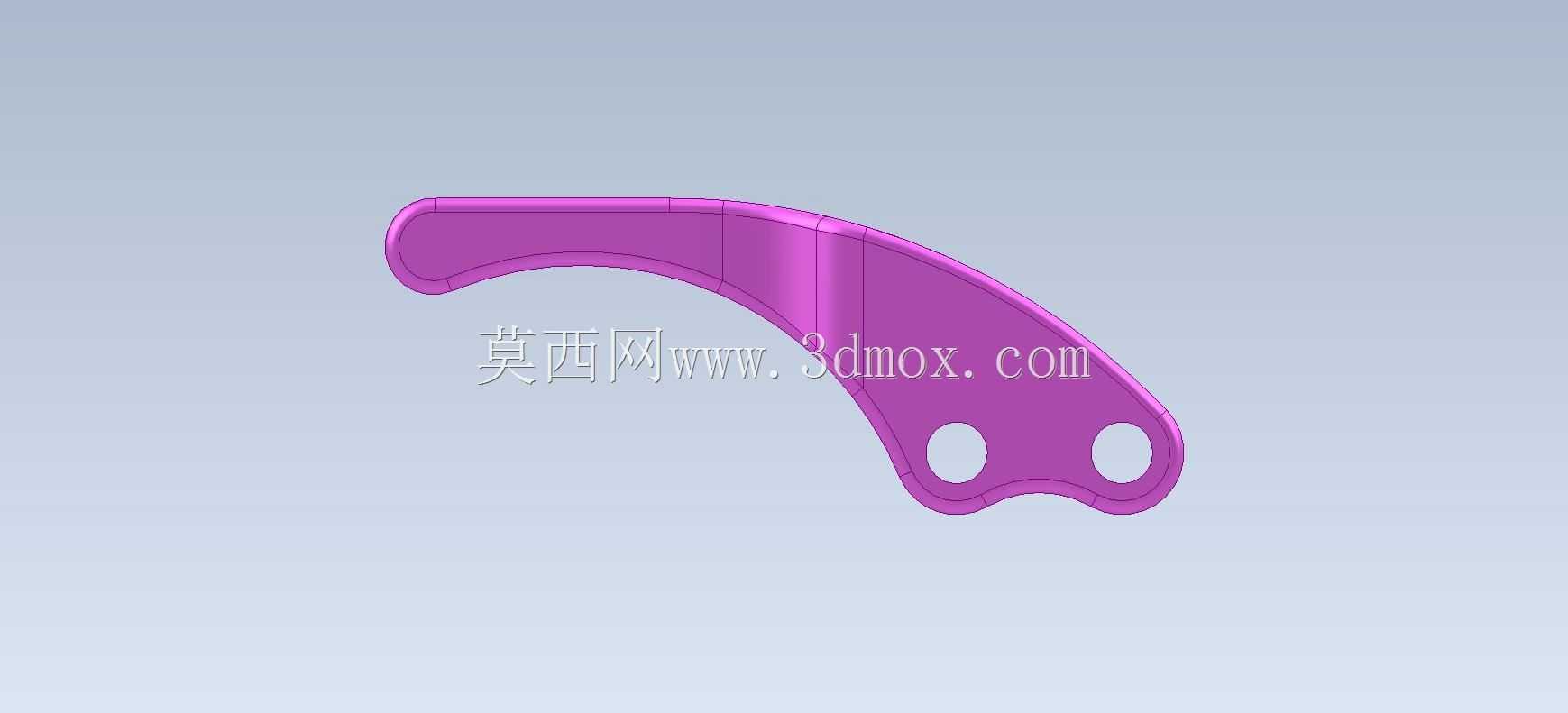

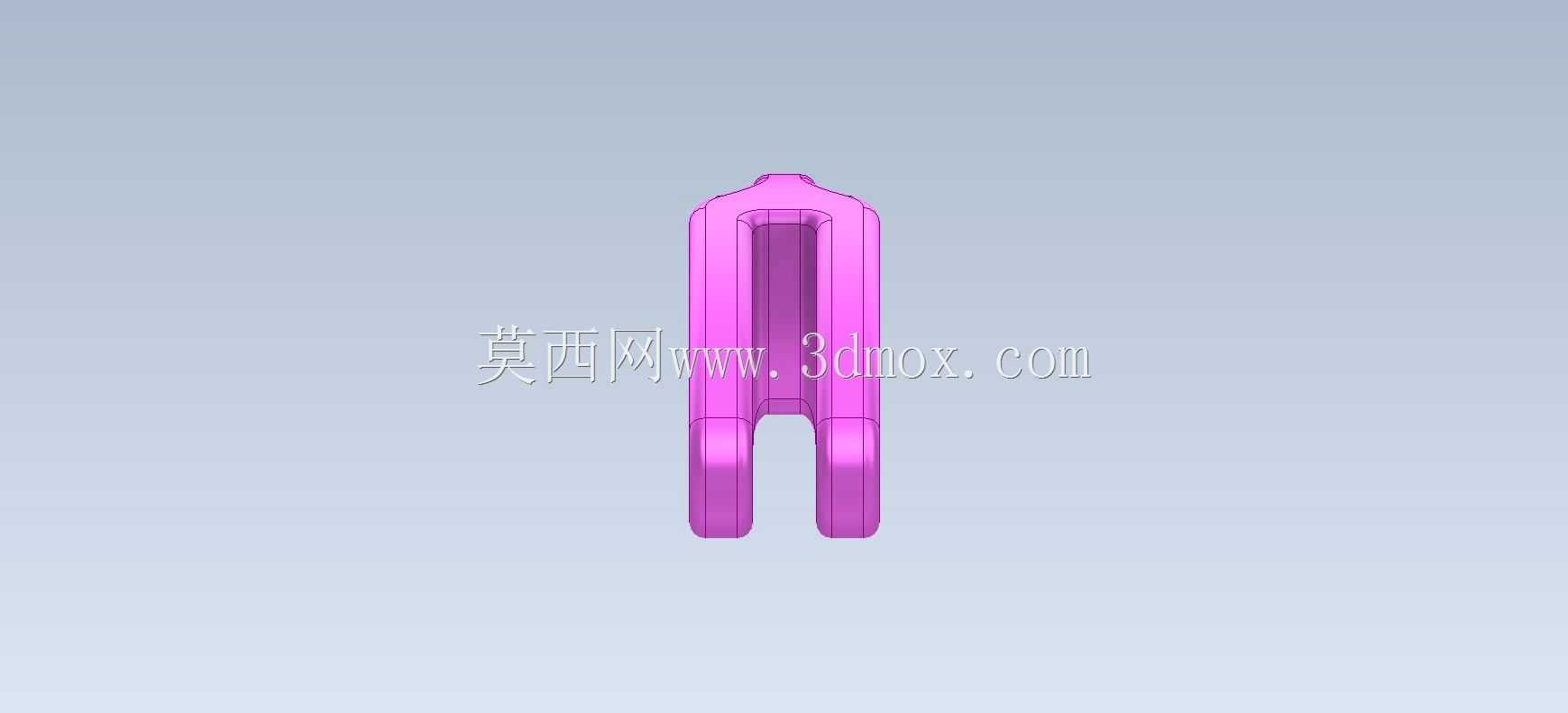

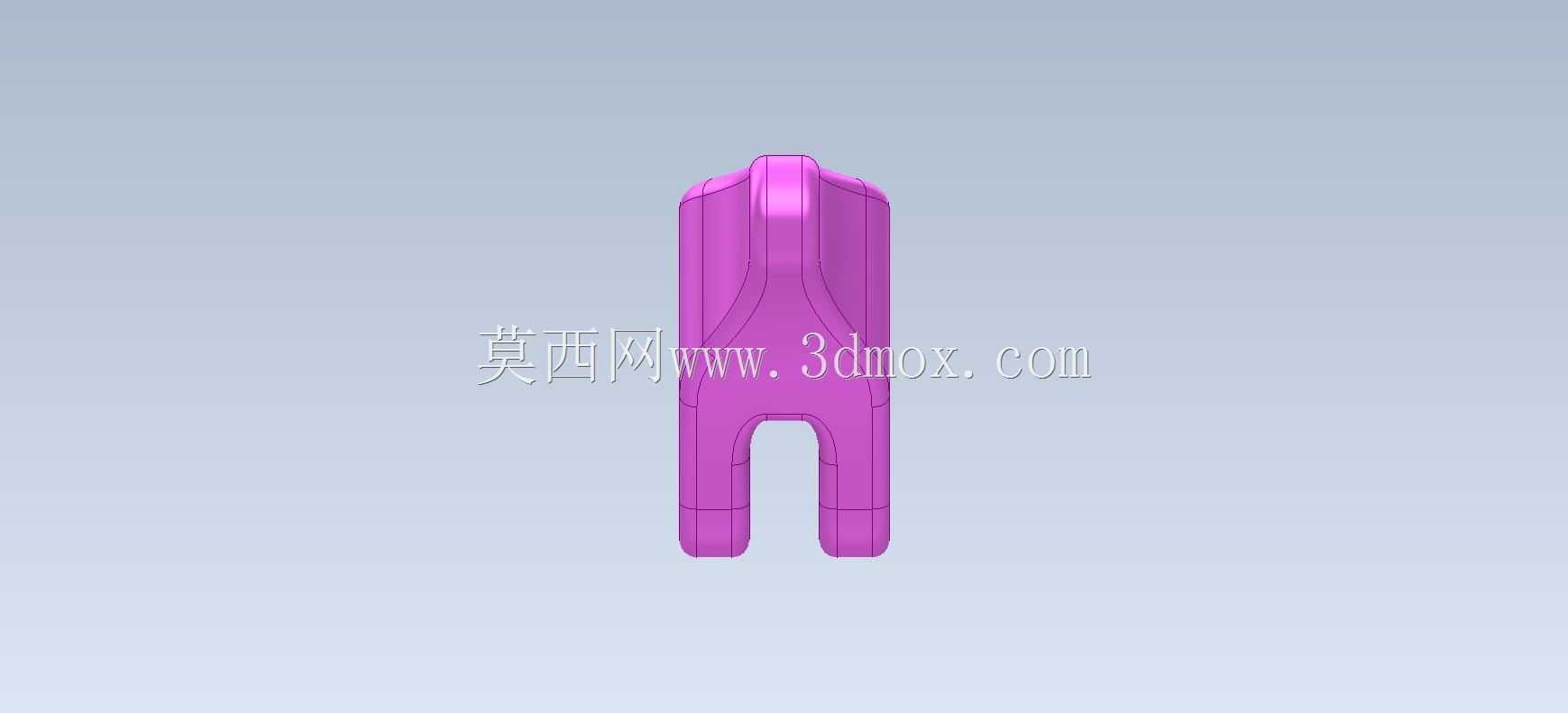

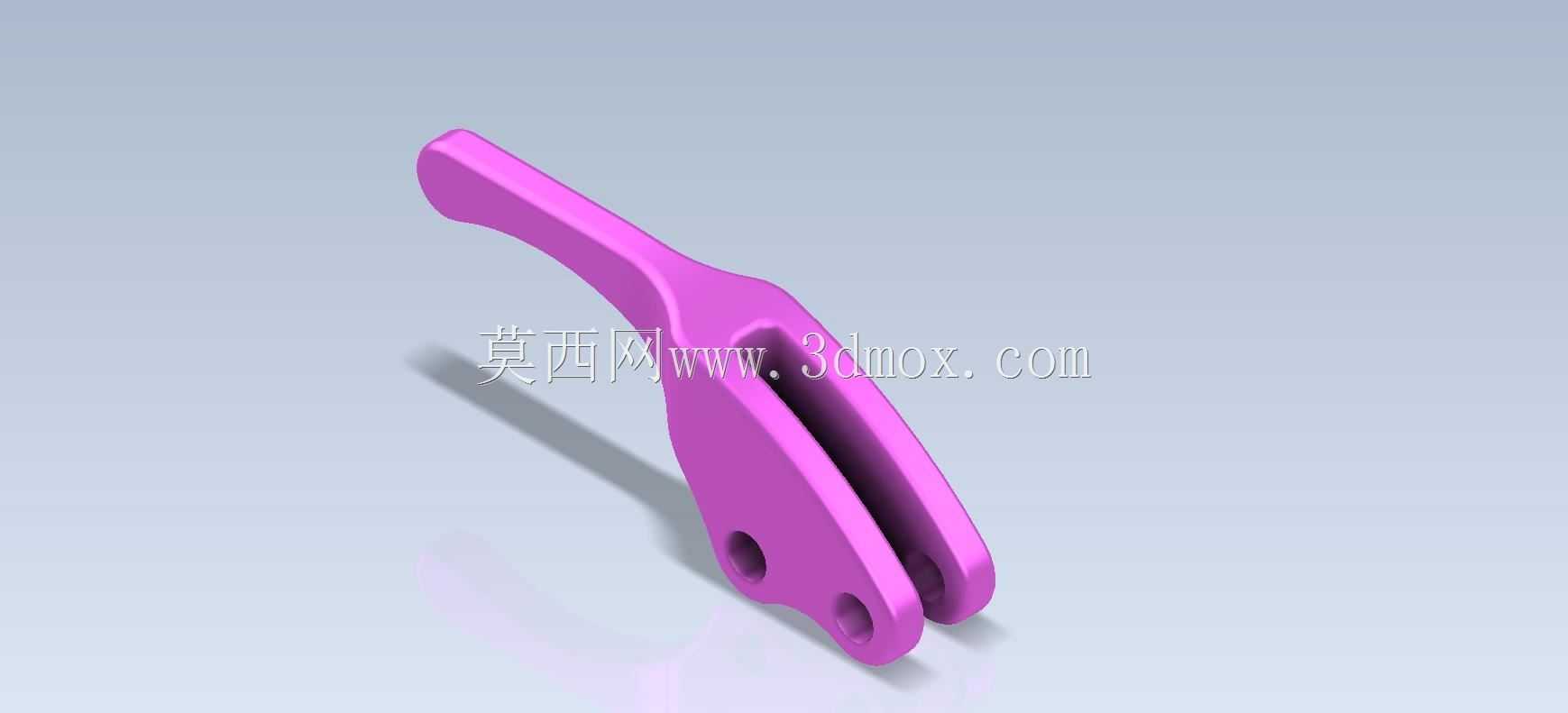

　　这类带双铰接耳的长柄操作件，在轻工输送线、小型工装夹具、手动换向阀组、非机动车制动系统里都能找到适配场景，核心作用是把人手施加的握持力通过杠杆放大，传递到末端的执行机构，完成锁紧、换向、制动、夹持这类需要线性或摆动行程输出的动作。从结构上看，整体采用长力臂渐变截面设计，握持段做了贴合手掌施力角度的弧形收窄，避免操作时硌手，同时从握持端向铰接端逐步加厚截面，保证力传递过程中不会出现应力集中导致的形变，靠近铰接端的位置做了局部加宽的过渡凸台，用来分散销轴传递的反作用力，避免长期反复受力后根部出现疲劳裂纹。两个平行的铰接耳片和柄身是一体化结构，耳片上的同轴销孔是整个零件的安装基准，孔位的同轴度公差需要控制在0.02mm以内，

　　否则装配后会出现销轴卡滞、操作力矩忽大忽小的问题，耳片之间的开槽宽度需要匹配被连接件的厚度，预留0.1-0.2mm的间隙，既保证铰接转动灵活，又不会出现横向窜动。设计这类零件的时候，首先要确定操作端的力臂长度，按照人手常规操作力150-200N计算，结合末端需要输出的驱动力大小反推力臂比值，同时要考虑操作行程对应的摆动角度，避免柄身转动时和周边的安装基座、其他零部件出现运动干涉。销孔的位置不能太靠近耳片边缘，孔壁到耳片外侧的壁厚至少要保证销孔直径的1.2倍，防止受侧向力时耳片涨裂，柄身的截面过渡要全部采用圆角衔接，避免直角位置的应力集中，尤其是在承受交变载荷的使用场景下，圆角半径不能小于R2，

　　否则长期循环受力很容易在过渡位置萌生疲劳裂纹。安装的时候，销轴穿过两个耳片和中间的被连接件后，需要在销轴末端加装开口销或者轴用挡圈限位，防止销轴在反复摆动过程中脱出，铰接配合面需要涂抹少量润滑脂，降低转动磨损，延长零件使用寿命。从实际使用的边界条件来看，这类手柄如果用于手动夹具场景，通常配合锁紧机构使用，操作角度一般在30-45度之间就能完成锁紧或松开动作，不需要过大的转动范围；如果用于设备的手动换向操作，摆动角度会根据阀组的行程设计在60-90度区间，这时候柄身的长度要适配操作空间，避免转动时碰到设备的防护外壳或者管线。零件的表面如果采用塑料材质，一般会做哑光磨砂处理，增加握持摩擦力，如果是金属材质，通常会做喷塑或者镀锌处理，

　　兼顾防锈和握持手感，不会做过于光滑的亮面处理，避免手上沾油时操作打滑。建模过程中需要重点关注铰接耳片的对称度，两个耳片的销孔中心必须和柄身的中心平面重合，否则装配后会出现别劲的问题，导致操作力大幅上升，甚至无法正常转动，柄身的弧形曲面要保证顺滑，不能出现折线或者凹凸不平的面，否则不仅影响握持手感，注塑或者铸造过程中也容易出现缩痕、填充不满的缺陷。另外，这类零件在设计时还要考虑误操作的防护，部分场景下会在柄身靠近握持端的位置预留锁孔，可以加装挂锁，在设备非操作状态下锁定手柄位置，避免无关人员扳动引发安全事故。
